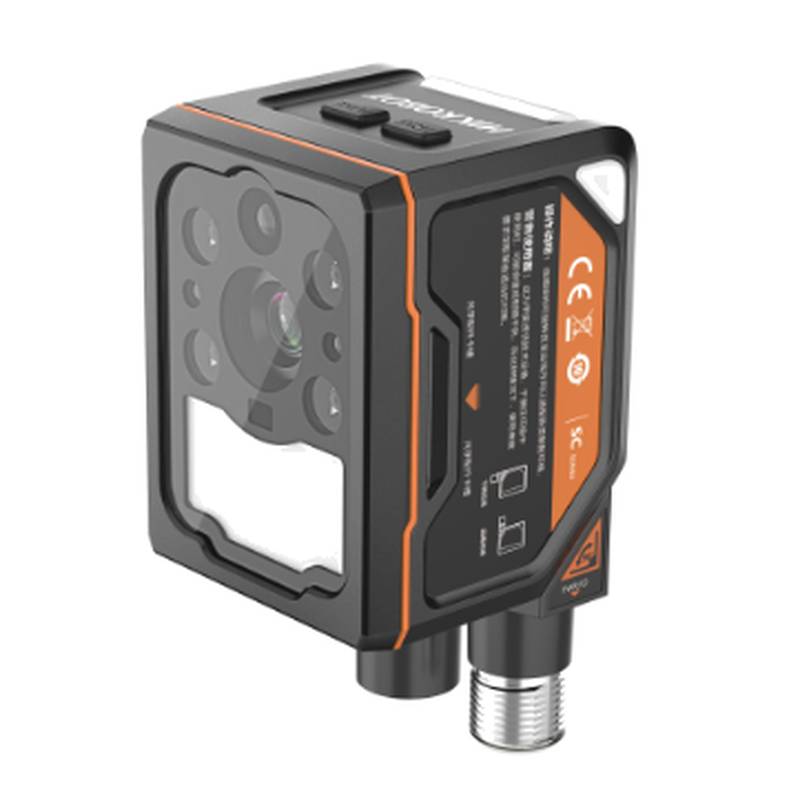

HIKROBOT CT-SCB0139은 고성능 5MP 산업용 스마트 비전 센서와 카메라 비전 검사 시스템으로, 요구적인 자동화된 품질 관리 응용 프로그램을 위해 설계되었습니다.고급 이미지 기술과 광범위한 시각 도구 제품군을 활용하여 이 시스템은 제조 환경에서 측정, 검사, 식별 및 결함 탐지를 위한 견고한 솔루션을 제공합니다.유연한 통합 기능과 산업 표준을 준수하는 것은 생산 효율성과 제품 품질을 향상시키기 위해 신뢰할 수 있는 선택입니다.이 카메라 비전 검사 시스템은 현대 산업 자동화의 엄격한 요구를 충족시키기 위해 설계되었으며 정확하고 반복 가능한 결과를 제공합니다.
제품 명세:
모델: CT-SCB0139 이름: 5MP 컬러 비전 센서 비전 도구: 측정 (포인트-투-포인트, 포인트-투-라인, 대조, 회색 스케일 영역, 피치, 폭, 평균 밝기, 라인-투-라인 각도, 색상, 색상 영역, 직경, 직선 각도), 존재 / 부재 (블로브, 가장자리, kontour, 패턴, 원, 직선), 카운팅 (블로브, 가장자리, kontour, 패턴, 색상), 인식 (코드, 색상 비교, 색상 인식, 등록, 대상 감지, OCR), 논리 (변수 계산, 지점 제어, 논리 판단, 조건적 판단, 문자 비교, 결합 판단), 결함 (비상 감지), 지역화 (교정 변환, 단일 점 정렬, 단일 점 수정, 단일 점 잡기, 단위 변환, 위치 수정), 깊은 학습 (분류솔루션 기능: 최대 32개의 솔루션을 저장할 수 있는 솔루션 수입/수출을 지원합니다.통신 프로토콜: RS-232, TCP, UDP, FTP, PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS, Keyence KV.
카메라 명세:
센서 유형: CMOS, 글로벌 셔터 픽셀 크기: 3.45 μm × 3.45 μm 센서 크기: 1/1.45 "해상도: 2432 × 2048 최대 프레임 속도: 40 fps 동적 범위: 77.8 dB 신호-소음 비율: 43 dB 이득: 0 dB에서 15 dB 노출 시간: 6 μs에서 1 초 픽셀 형식: RGB 8, 모노 8 색상: 색상
전기 특성:
데이터 인터페이스: 빠른 이더넷 (100 Mbit/s) 디지털 I/O: 전력 및 I/O를 제공하는 12 핑 M12 커전전전터: 3 개의 광 커플러 분리된 입력 (LINE0/1/2) 및 3 개의 광 커플러 분리된 출력 (LINE3/4/5), 1 개의 RS-232 인터페이스가 상단 버튼을 통해 장치 트리거를 지원합니다.전력 공급 장치: 24 VDC 전형적인 전력 소비: 6.5 W @ 24 VDC
기계적 구조:
렌즈 마운트: M12-마운트, 기계적 초점 초점거리: 8 mm 렌즈 후드: 전체 전송 + 극화 + 확산 렌즈 후드 조명: 집중된 백색 빛;선택적인 빨간색, 파란색 또는 적외선.목표: 오렌지 LED 지표 빛: 360 ° 보이는 몸 지표.차원: 평면 각도: 80.1 mm × 43 mm × 44.3 mm;직각: 58.5 mm × 43 mm × 65.4 mm. 무게: 약 190 g. IP 등급: IP67 (렌즈 후드와 케이블로 올바르게 설치되면).온도: 작동: 0°C에서 50°C;저장: -30°C에서 70°C.습도: 20%에서 95% RH (비 응축).
일반적인 명세:
소프트웨어: SCMVS 인증: 세륨, KC.
HIKROBOT CT-SCB0139은 광범위한 고급 시각 도구를 제공하여 점에서 점, 점에서 선 및 직경 측정과 같은 정확한 측정을 가능하게 합니다.이 기능은 블로브, 가장자리 및 색상과 같은 다양한 기능을 계산하고 코드 읽기, 색상 비교 및 광학적 문자 인식 (OCR)을 포함한 견고한 인식 기능으로 확장됩니다.깊은 학습 모듈은 고급 분류 및 객체 탐지 작업을 용이하게 만들어 복잡한 검사 시나리오에 적합합니다.수입/수출을 통해 최대 32개의 서로 다른 솔루션을 저장할 수 있는 기능은 다양한 생산 라인에서 빠른 배포와 적응성을 보장합니다.
통신을 위해 CT-SCB0139은 RS-232, TCP, UDP, FTP, PROFINET, Modbus, EtherNet/IP 및 MELSEC/SLMP, FINS 및 Keyence KV와 같은 주요 PLC 브랜드의 프로토콜을 포함한 광범위한 산업 프로토콜을 지원합니다. 이 광범위한 호환성은 기존 자동화 시스템에 원활한 통합을 보장합니다.카메라 자체는 글로벌 셔터가 있는 5MP CMOS 센서를 갖추고 있으며, 왜곡없이 빠르게 움직이는 물체를 캡처하는 데 중요합니다.1/1.45" 센서 크기와 3.45 μm × 3.45 μm 픽셀 크기는 2432 × 2048 픽셀의 해상도와 40 fps의 최대 프레임 속도로 우수한 이미지 품질에 기여합니다. 77.8 dB의 동적 범위와 43 dB의 신호-소음 비율은 도전적인 조명 조건에서도 명확한 이미지를 보장합니다.
전기 특성은 산업 환경을 위해 설계되었으며, 데이터 전송을 위한 빠른 이더넷 인터페이스와 전력 및 I/O를 위한 12 핑 M12 커전전전터이 커전전기는 편의를 위해 상단 버튼을 통해 트리거할 수 있는 RS-232 인터페이스와 함께 세 개의 분리된 입력과 세 개의 분리된 출력을 제공합니다.전력은 표준 24 VDC 입력을 통해 공급되며 전형적인 전력 소비는 6.5 W입니다. 기계적 설계에는 기계적 초점을 가진 M12 렌즈 마운트, 8 mm 초점거리 렌즈 및 이미지 캡처를 최적화하기 위해 diffusion 및 polarization 필터를 가진 통합 렌즈 후드가 포함되어 있습니다.단위는 단축된 백색 광원으로 장착되어 있으며 빨간색, 파란색 또는 적외선 조명을 선택할 수 있습니다.보이는 오렌지 색 LED 아이머는 위치를 지원하고 360도 표시등은 상태 피드백을 제공합니다.센서는 두 가지 형태로 제공됩니다. 평면 각도 (80.1 mm × 43 mm × 44.3 mm) 및 직각도 (58.5 mm × 43 mm × 65.4 mm), 모두 약 190 g의 무게를 가지고 있습니다. 장치는 IP67 등급을 받았으며, 적절하게 밀봉되면 먼지와 물 침입으로부터 보호를 보장합니다.0°C에서 50°C의 온도 범위와 20%에서 95%의 습도 레벨에서 작동합니다.
이 산업용 스마트 센서는 매우 다양합니다.전자 제조에서 고정밀 조립 검증을 위해 훌륭한 선택이며, 정확한 부품 배치 및 적적합한 전전전자 제조 조합 무결성을 보장합니다.자동차 분야에서는 회로 보드에 소형 부품의 존재와 방향을 확인하거나 실과 가스켓을 결함에 대한 검사와 같은 부품의 상세한 검사에 사용될 수 있습니다.시스템의 견고한 코드 읽기 기능은 공급망 전체에서 부품과 완제품을 추적하는 데 유익합니다.이 고급 결함 탐지 알고리즘은 식품 및 음료 산업에 특히 적합하며, 포장 또는 제품 채우기 수준의 작은 결함을 식별하여 품질 표준을 준수할 수 있습니다.정확한 측정을 수행하는 능력은 의료기기 산업과 같은 정정정밀한 공용력을 필요로 하는 응용 프로그램에도 이상적입니다.비슷한 또는 보완적인 기능을 공유하는 HIKROBOT 생태계의 다른 모델에는 MV-SC3150X-08CM-CT, CT-SCC03080, HY-ZXJX7106XC, HT-FN4127D-06M-WBH, HT-FN4127D-12M-WBH, HT-FN4127D-15M-WBH, HIK-S3000-BN, CY-CB50XC-08MW, CY-CB50XC-12MW, CY-CB50XC-16MW, MV-SCT5XC-H-WX-08M-WBN, MV-SCT5XC-H-WX-12M-WBN, MV-SCT5XC-H-WX-16M-WBN 및 MV-SYY060XC-08M-WBN이 포함되어 있습니다.
FAQ는:
Q: HIKROBOT CT-SCB0139에서 수행하는 측정의 일반적인 정확도는 무엇입니까?
A: 측정 정확도는 렌즈 선택, 작업 거리 및 특징 명확성과 같은 응용 프로그램 특정 요인에 매우 의존하지만 시스템은 최적의 조건에서 하위 픽셀 정확도를 위해 설계되었습니다.
Q: CT-SCB0139은 먼지나 습기가 가까운 산업 환경에서 얼마나 잘 작동합니까?
A: IP67 등급으로 CT-SCB0139은 먼지 침입으로부터 우수한 보호를 제공하며, 밀봉된 케이블과 렌즈 후드로 제대로 설치할 때 30 분 동안 최대 1 미터의 물 침투를 견고할 수 있습니다.
Q: CT-SCB0139은 주요 제조업체의 기존 PLC 시스템과 통합할 수 있습니까?
A: 예, CT-SCB0139은 PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS 및 Keyence KV를 포함한 다양한 통신 프로토콜을 지원하여 다양한 PLC 시스템과 광범위한 호환성을 보장합니다.
Q: CT-SCB0139의 깊은 학습 기능을 전통적인 비전 도구에 비해 사용하는 이점은 무엇입니까?
A: 깊은 학습 모듈은 다양한 결함을 분류하거나, 높은 변형성을 가진 객체를 식별하거나 규칙 기반 전통적인 도구로 정의하기 어려운 이상성을 감지하는 것과 같은 복잡한 작업에서 뛰어나며, 진화하는 검사 요구 사항에 대한 더 큰 유연성과 적응성을 제공합니다.
Q: CT-SCB0139은 고속 생산 라인에 적합합합니까?
A: 최대 40 fps 프레임 속도와 글로벌 셔터 센서로 CT-SCB0139은 많은 고속 검사 응용 프로그램에 적합하지만 효과적인 검사 속도는 검사 작업의 복잡성과 처리 시간에 따라 달라집니다.
Q: CT-SCB0139에서 어떤 종류의 조명을 사용할 수 있습니까?
A: 센서는 집중된 백색 조명으로 표준으로 제공됩니다.선택적 인 빨간색, 파란색 또는 적외선 조명은 특정 재료 또는 결함 유형에 대한 이미지 수집을 최적화하기 위해 별도로 구입할 수 있습니다.
Q: CT-SCB0139의 환경 작동 조건에 제한이 있습니까?
A: 장치는 0°C에서 50°C의 지정된 작동 온도 범위를 가지고 있으며 20%에서 95% RH 사이의 습도 수준으로 응축으로부터 보호되어야합니다. 이러한 매개 변수 밖의 작동은 성능이나 장수에 영향을 미칠 수 있습니다.
Q: CT-SCB0139은 해상도나 특징에서 MV-SC3150X-08CM-CT와 어떻게 비교합니까?
A: 둘 다 가능한 비전 솔루션이지만 CT-SCB0139은 5MP 해상도를 제공하지만 MV-SC3150X-08CM-CT와 같은 모델은 더 높은 프레임 속도 또는 다른 센서 기술과 같은 특정 이미징 요구에 맞게 맞춤형 해상도나 센서 특성을 제공할 수 있습니다.
Q: CT-SCB0139은 3D 측정 작업에 사용할 수 있습니까?
A: CT-SCB0139은 주로 2D 비전 센서입니다.3D 응용 프로그램에서는 3D 비전을 위해 설계된 다른 전문 HIKROBOT 제품이 더 적합합니다.
Q: 연속적인 작동에서 CT-SCB0139의 예상 수명이나 신뢰성은 무엇입니까?
A: HIKROBOT 제품은 산업용 내구성을 위해 설계되었습니다.특정 수명 수치는 작동 조건에 따라 다를 수 있지만 CT-SCB0139의 견고한 구조와 고품질 부품은 제조 환경에서 신뢰할 수 있고 장기 작동을 위해 설계되었습니다.
