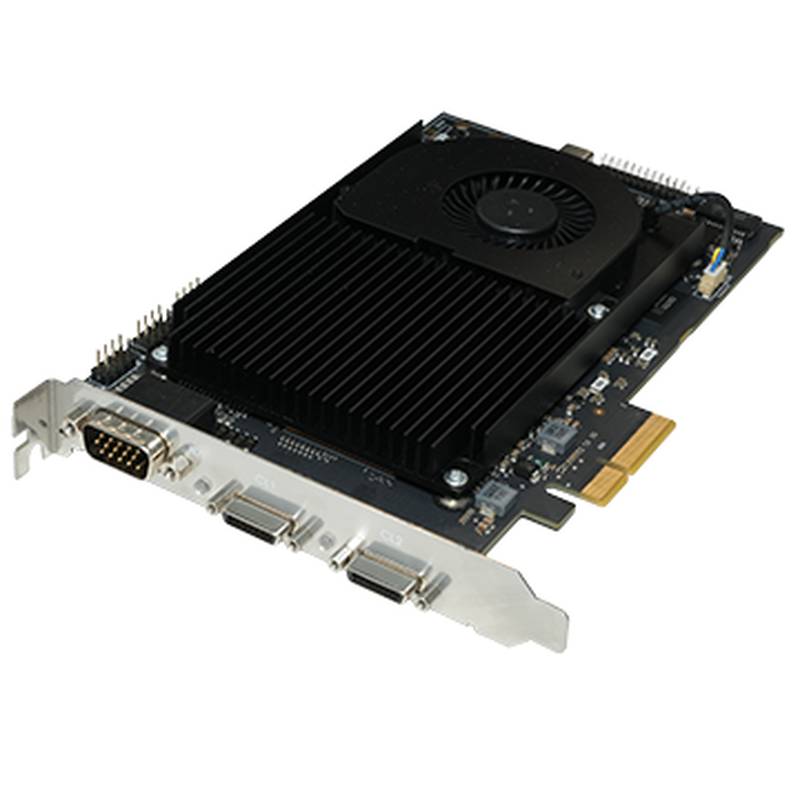

HIKROBOT MV-SVA2506-08C20-NN 산업용 멀티 카메라 랭 비전 컨트롤러

HIKROBOT MV-SVA2506-08C20-NN은 현대 자동화의 엄격한 요구 사항을 충족하도록 설계된 고성능 산업용 멀티 카메라 LANC 비전 컨트롤러입니다. VisionMaster 알고리즘 플랫폼(딥러닝 모듈 제외)을 활용하는 이 컨트롤러는 Camera Link 2.1 인터페이스를 통해 여러 카메라 입력을 효율적으로 관리하여 고급 머신 비전 애플리케이션을 촉진합니다. 정밀한 이미지 획득 및 처리가 필요한 시나리오를 위해 설계되었으며 강력한 연결성과 안정적인 작동을 제공합니다. MV-SVA2506-08C20-NN은 자동화 검사, 품질 관리 및 로봇 안내 시스템에서 중요한 구성 요소 역할을 하며 산업 비전 컨트롤러 및 멀티 카메라 LANC 컨트롤러로서 기대되는 기능을 구현합니다.

제품 사양:

모델: MV-SVA2506-08C20-NN 이름: 2CML 인터페이스, 8GB 메모리, 기존 알고리즘 지원, 팬 냉각 기능 모듈: VisionMaster 알고리즘 플랫폼(딥러닝 모듈 없음) 통신 프로토콜: TCP, UDP, ModBus, 직렬, Profinet, EtherNet/IP, Fins, MC, FTP 등 프로세서: 8코어 ARM 메모리: 8GB eMMC: 64GB 픽셀 클록: 20 ~ 85 MHz 호스트 인터페이스 버스: PCI-E Gen3 × 2 호스트 인터페이스 성능: 1720MB/s(최대 전송 대역폭), 1600MB/s(지속 전송 대역폭) 호스트 인터페이스 표시기: 1 카메라 인터페이스 표준: Camera Link 2.1 카메라 인터페이스 커넥터: 2 × SDR 전원 출력(PoCL): 채널당 최대 4W@12VDC 지원 카메라 유형: Camera Link 인터페이스 산업용 카메라 최대 지원 카메라: 2 카메라 인터페이스 속도: 6.8Gbps 스트림 채널: 2 채널 표시기: 2 확장 인터페이스 네트워크: 1 기가비트 이더넷 포트 확장 인터페이스 직렬: 1 RS-232 인터페이스 디지털 I/O: 11개의 구성 가능한 입력/출력, 단일 종단/차동 호환 전원 공급 장치: 12VDC 일반 전력 소비: 15.6W(PoCL 제외) 치수(메인 카드): 181mm × 126.3mm × 21.6mm 치수(확장 보드): 46mm × 126.3mm × 21.6mm 무게(메인 카드): 250g 무게(확장 보드): 약 50g 작동 온도: 0°C ~ 50°C 보관 온도: -30°C ~ 70°C 습도: 20% ~ 80% RH(비응축) 인증: CE, KC

MV-SVA2506-08C20-NN은 강력한 성능과 산업 환경에 대한 원활한 통합에 중점을 두고 설계되었습니다. 8코어 ARM 프로세서와 8GB RAM 및 64GB eMMC 스토리지가 결합되어 복잡한 이미징 작업을 위한 효율적인 데이터 처리 및 처리를 보장합니다. 각 6.8Gbps 데이터 속도와 Camera Link(PoCL) 전원을 지원하는 듀얼 Camera Link 2.1 인터페이스는 고해상도, 고프레임 속도 산업용 카메라 연결을 가능하게 하여 처리량과 이미지 품질을 극대화합니다. 컨트롤러의 PCI-E Gen3 × 2 버스 인터페이스는 상당한 1720MB/s의 최대 전송 대역폭을 제공하여 중요 작업 중에 빠른 데이터 오프로드와 병목 현상 최소화를 가능하게 합니다.

이 산업용 비전 컨트롤러는 전자 제품 제조의 자동 광학 검사(AOI), 제약 산업의 품질 관리, 자동차 부문의 로봇 조작을 위한 복잡한 객체 인식과 같이 높은 정밀도와 속도를 요구하는 애플리케이션에서 뛰어납니다. Profinet 및 EtherNet/IP와 같은 다양한 통신 프로토콜을 포함하여 기존 산업 네트워크에 쉽게 통합되어 PLC 및 기타 제어 시스템과의 데이터 교환을 촉진합니다. 팬 냉각 설계는 지속적인 고부하 작업에서도 안정적인 작동에 기여하며, 이는 연속 생산 라인에 중요한 요소입니다.

HIKROBOT MV-SVA2506-08C20-NN은 MV-SVA2506-08G50-NN, MV-SVA2506-16C20-NN, MV-SVA2506-16G50-NN, MV-SVA2509-16C20-NN, MV-SVA2509-16G50-NN과 같은 모델을 포함한 포괄적인 비전 컨트롤러 시리즈의 일부입니다. 이러한 상호 보완적인 모델은 Camera Link 인터페이스, 메모리 및 냉각 솔루션의 다양한 구성을 제공하여 특정 애플리케이션 요구 사항에 따라 맞춤형 선택이 가능합니다. 예를 들어, 모델명에 "16C20"이 포함된 모델은 일반적으로 더 많은 Camera Link 포트를 특징으로 하며, "08G50"은 다른 메모리 또는 저장 용량을 나타낼 수 있습니다.

산업 시나리오 및 가치 제안:

MV-SVA2506-08C20-NN은 효율성, 정밀도 및 신뢰성이 가장 중요한 까다로운 산업 환경에 특히 적합합니다.

자동차 조립 라인: 이 시나리오에서 컨트롤러는 여러 고해상도 카메라를 관리하여 정밀한 부품 검사, 픽앤플레이스 작업을 위한 로봇 안내, 도장 표면의 결함 감지를 수행할 수 있습니다. 데이터를 신속하게 처리하고 PLC와 통신하는 능력은 고속 조립 프로세스와의 원활한 통합을 보장하여 생산 품질을 향상시키고 재작업을 줄입니다. 식품 및 음료 포장: 이 분야의 품질 관리의 경우, 컨트롤러는 정확도를 위해 라벨을 검사하고, 충전 수준을 확인하며, 이물질을 감지하고, 포장 무결성을 보장하는 시스템에 전력을 공급할 수 있습니다. 멀티 카메라 LANC 기능은 단일 패스에서 제품 및 포장의 포괄적인 360도 검사를 허용하여 처리량과 소비자 안전을 크게 향상시킵니다. 전자 제품 제조 및 PCB 검사: 컨트롤러의 높은 픽셀 클록 속도와 강력한 처리 능력은 인쇄 회로 기판(PCB) 및 전자 부품의 정밀한 검사에 이상적입니다. 미세한 결함을 식별하고, 부품 배치를 확인하며, 솔더 조인트 품질을 탁월한 정확도로 보장하여 제조 수율과 제품 신뢰성을 향상시킬 수 있습니다. 제약 품질 관리: 엄격한 제약 생산 환경에서 MV-SVA2506-08C20-NN은 정제, 캡슐 및 포장의 시각 검사에 사용되어 엄격한 품질 표준을 준수하도록 보장할 수 있습니다. 다양한 통신 프로토콜과의 호환성과 안정적인 성능은 검증된 제조 프로세스와의 통합을 가능하게 하여 제품 무결성과 환자 안전을 유지합니다.

MV-SVA2506-08C20-NN의 일관되고 신뢰할 수 있는 성능은 다운타임을 최소화하고 제조 오류 발생을 줄여 운영 효율성을 향상시키는 데 기여합니다. 견고한 설계는 장기적인 가치와 중요 자동화 작업에 대한 안정적인 운영 기반을 보장합니다.

선택 가이드:

MV-SVA2506-08C20-NN은 최대 2개의 Camera Link 카메라 관리, 기존 비전 알고리즘 지원 및 강력한 통신 기능이 필요한 애플리케이션에 탁월한 선택입니다. 특히 고급 이미지 처리가 필요하지만 딥러닝 추론이 주요 요구 사항이 아닌 프로젝트에 적합합니다. 높은 처리량과 안정적인 데이터 전송을 요구하는 환경은 PCI-E Gen3 인터페이스와 충분한 메모리의 이점을 누릴 수 있습니다.

그러나 보다 복잡하고 적응적인 검사 작업을 위한 딥러닝 모델 통합이 필요한 애플리케이션이나 2개 이상의 Camera Link 카메라가 필요한 시스템의 경우, HIKROBOT 비전 컨트롤러 시리즈 내의 MV-SVA2506-08G50-NN, MV-SVA2506-16C20-NN, MV-SVA2506-16G50-NN, MV-SVA2509-16C20-NN, MV-SVA2509-16G50-NN과 같은 다른 모델이 더 적합할 수 있습니다. 프로젝트별 기술 요구 사항에 대한 최적의 적합성을 보장하기 위해 관련 모델의 자세한 사양을 참조하는 것이 좋습니다.

자주 묻는 질문(FAQ):

Q: MV-SVA2506-08C20-NN 100개 이상 단위를 포함하는 대규모 프로젝트의 경우, 일반적인 대량 가격 등급은 무엇이며 잠재적인 글로벌 공급망 변동에 대한 적시 납품을 어떻게 보장받을 수 있습니까?

A: 대규모 프로젝트 기반 조달의 경우, HIKROBOT은 대규모 배포에 대한 비용 효율성을 제공하도록 설계된 계층적 대량 가격 구조를 제공합니다. 글로벌 산업 자동화 시장의 역동적인 특성으로 인해 실시간 재고 가용성과 정확한 프로젝트 리드 타임은 빠르게 변동될 수 있습니다. 최적의 가격 책정과 할당 보장을 위해, 가장 최신의 글로벌 재고 현황 및 가격 유효성을 제공할 북경 중평 기술 유한회사(Beijing Zhongping Technology Co., Ltd.)로부터 "최신 실시간 재고 및 프로젝트 가격 보고서"를 직접 요청하는 것이 필수적입니다.

Q: 우리는 중요 제조 공정을 위한 산업 자동화 구성 요소의 정품성과 추적성에 대해 우려하고 있습니다. HIKROBOT은 공급되는 MV-SVA2506-08C20-NN 컨트롤러가 정품임을 어떻게 보장하며 규정 준수를 위해 완전한 공장 문서와 함께 제공됩니까?

A: 북경 중평 기술 유한회사(Beijing Zhongping Technology Co., Ltd.)는 모든 장비에 대해 포괄적인 수출 통관 지원 및 원산지 증명서(CoC)를 제공하며, 100% 정품 HIKROBOT 제품만을 제공하기 위해 최선을 다하고 있습니다. 특정 배치 요구 사항이 있거나 공장 펌웨어 버전을 확인하려면, 품질 표준을 원활하게 통합하고 준수하기 위해 당사의 전문 팀과 협력하는 것이 좋습니다.

Q: 당사의 시스템은 MV-SVA2506-08C20-NN을 기존 멀티 프로토콜 산업 네트워크와 통합해야 합니다. 지원되는 프로토콜(예: Profinet, EtherNet/IP)과 기존 PLC 인프라 간의 원활한 상호 운용성을 보장하기 위한 호환성 매트릭스 또는 지침을 제공해 주시겠습니까?

A: 멀티 프로토콜 네트워크 호환성을 보장하는 것은 시스템 통합의 중요한 측면입니다. MV-SVA2506-08C20-NN은 다양한 산업 통신 표준을 지원하지만, 기존 네트워크의 정확한 토폴로지와 구성이 원활한 상호 운용성을 결정하는 핵심 요소입니다. 확실한 호환성 평가 및 맞춤형 통합 지침을 받으려면, 네트워크 토폴로지 및 PLC 세부 정보를 북경 중평 기술 유한회사(Beijing Zhongping Technology Co., Ltd.)에 제출하여 맞춤형 통합 보고서를 받으시기 바랍니다.

Q: MV-SVA2506-08C20-NN이 극도로 높은 온도 또는 먼지가 많은 환경에서 작동될 수 있는 시나리오의 경우, 장기적인 안정성과 성능을 보장하기 위한 권장 감액 표준 또는 운영 지침은 무엇입니까?

A: MV-SVA2506-08C20-NN은 0°C ~ 50°C의 작동 온도 범위로 산업 환경에 맞게 설계되었지만, 극한 조건에서의 작동에는 특정 감액이 필요할 수 있습니다. 최적의 장기 안정성과 성능을 보장하기 위해서는 주변 온도, 공기 흐름 및 오염 물질 노출 가능성과 같은 요소를 고려하는 것이 중요합니다. 특정 환경 문제에 대한 자세한 감액 곡선 및 운영 지침은 북경 중평 기술 유한회사(Beijing Zhongping Technology Co., Ltd.)의 애플리케이션 엔지니어링 팀에 문의하십시오.

Q: 경쟁사의 구형 비전 컨트롤러 모델을 MV-SVA2506-08C20-NN으로 교체해야 하는 경우, 시스템 다운타임을 최소화하기 위해 기계적 및 전기적 상호 교환성을 확인하는 프로세스는 무엇입니까?

A: 경쟁사 제품과의 기계적 및 전기적 상호 교환성 확인은 물리적 치수, 장착 지점, 전원 요구 사항 및 I/O 신호 매핑의 상세한 비교를 포함합니다. 당사의 애플리케이션 엔지니어는 자세한 데이터시트 및 상호 참조 가이드를 제공하여 이 프로세스를 지원할 수 있습니다. 원활한 교체 및 정확한 통합 계획을 확인하려면, 교체하려는 장치의 사양을 북경 중평 기술 유한회사(Beijing Zhongping Technology Co., Ltd.)에 제출하십시오.

Q: HIKROBOT은 구형 모델의 잠재적인 수명 종료 문제를 어떻게 처리하며, 현재 부품이 단종될 경우 MV-SVA2506-08C20-NN과 같은 적합한 업그레이드 경로 또는 대체품을 식별하기 위한 권장 절차는 무엇입니까?

A: HIKROBOT은 강력한 제품 수명 주기 관리 전략을 유지합니다. 특정 모델이 수명 종료에 가까워질 경우, 당사의 제품 전문가가 MV-SVA2506-08C20-NN과 같은 가장 호환되고 기술적으로 진보된 대체품을 식별하는 데 사전 지침을 제공할 수 있습니다. 개인화된 제품 단종 평가 및 권장 업그레이드 전략을 위해서는 북경 중평 기술 유한회사(Beijing Zhongping Technology Co., Ltd.)에 문의하십시오.

Q: MV-SVA2506-08C20-NN의 펌웨어 업데이트와 관련하여, 특정 카메라 모델 또는 고급 소프트웨어 기능과의 호환성을 위해 특정 펌웨어 버전이 필요한 경우 어느 정도의 지원이 제공됩니까?

A: 북경 중평 기술 유한회사(Beijing Zhongping Technology Co., Ltd.)는 MV-SVA2506-08C20-NN을 포함한 모든 HIKROBOT 비전 컨트롤러가 최신 안정적인 펌웨어 릴리스로 지원되도록 보장합니다. 다양한 카메라 모델 및 소프트웨어 제품군과의 펌웨어 호환성에 대한 지침을 제공합니다. 특정 펌웨어 버전이 필요하거나 펌웨어 업데이트 지원이 필요한 프로젝트의 경우, 당사의 기술 지원팀이 맞춤형 솔루션과 검증된 업데이트 패키지를 제공할 수 있습니다.

Q: MV-SVA2506-08C20-NN에 통합된 VisionMaster 알고리즘 플랫폼(딥러닝 제외)의 패턴 매칭, 블롭 분석 및 기하학적 측정과 같은 애플리케이션 이점은 무엇입니까?

A: VisionMaster 알고리즘 플랫폼은 기존 머신 비전 작업을 위한 강력하고 효율적인 도구 모음을 제공합니다. 패턴 매칭의 경우, 스케일, 회전 및 조명의 변화에도 불구하고 객체의 고속 위치 파악 및 식별이 가능한 강력한 알고리즘을 제공합니다. 블롭 분석 도구는 관심 영역의 정확한 분할 및 측정을 가능하게 하여 결함 감지 또는 계수 애플리케이션에 이상적입니다. 기하학적 측정 기능은 정밀한 조립 및 검증에 중요한 거리, 각도 및 모양의 정확한 결정을 가능하게 합니다. 컨트롤러의 8코어 ARM 프로세서로 구동되는 이러한 기능은 이러한 핵심 비전 애플리케이션에 대한 높은 정확성과 처리량을 보장합니다.

Q: MV-SVA2506-08C20-NN의 PoCL(Power over Camera Link) 기능이 있는 Camera Link 2.1 인터페이스를 다른 산업용 카메라 인터페이스 표준과 비교할 때의 특정 이점은 무엇입니까?

A: Camera Link 2.1은 산업 이미징을 위해 특별히 설계된 고대역폭, 결정론적 직렬 통신 표준으로, 다른 많은 인터페이스에 비해 우수한 성능과 신뢰성을 제공합니다. Camera Link(PoCL)를 통한 전원 공급은 Camera Link 케이블을 통해 카메라에 직접 전원을 공급하여 시스템 설계를 더욱 단순화하고 별도의 전원 공급 장치의 필요성을 줄이며 배선을 단순화합니다. MV-SVA2506-08C20-NN의 이러한 조합은 까다로운 머신 비전 애플리케이션에 필수적인 최대 6.8Gbps 데이터 속도로 고해상도, 고프레임 속도 카메라를 지원할 수 있는 깨끗하고 강력한 연결을 보장합니다.

Q: MV-SVA2506-08C20-NN의 11개의 구성 가능한 디지털 I/O 라인과 관련하여, 일반적인 응답 시간은 무엇이며 고속 PLC와 컨트롤러를 통합하거나 실시간으로 외부 장치를 트리거하는 데 어떤 영향을 미칩니까?

A: 11개의 구성 가능한 디지털 I/O 라인은 실시간 제어 및 동기화를 위한 유연한 통합 기능을 제공합니다. 특정 응답 시간은 시스템 부하 및 구성에 따라 달라질 수 있지만, 이러한 I/O는 정밀한 타이밍이 중요한 산업 자동화를 위해 설계되었습니다. 초저 지연 시간 또는 고속 PLC와의 특정 I/O 매핑 전략이 필요한 애플리케이션의 경우, 당사의 엔지니어링 팀은 상세한 타이밍 분석 및 구성 권장 사항을 제공할 수 있습니다. 최적의 실시간 성능을 보장하려면, 북경 중평 기술 유한회사(Beijing Zhongping Technology Co., Ltd.)와 상세한 시스템 매개변수를 논의해야 합니다.
