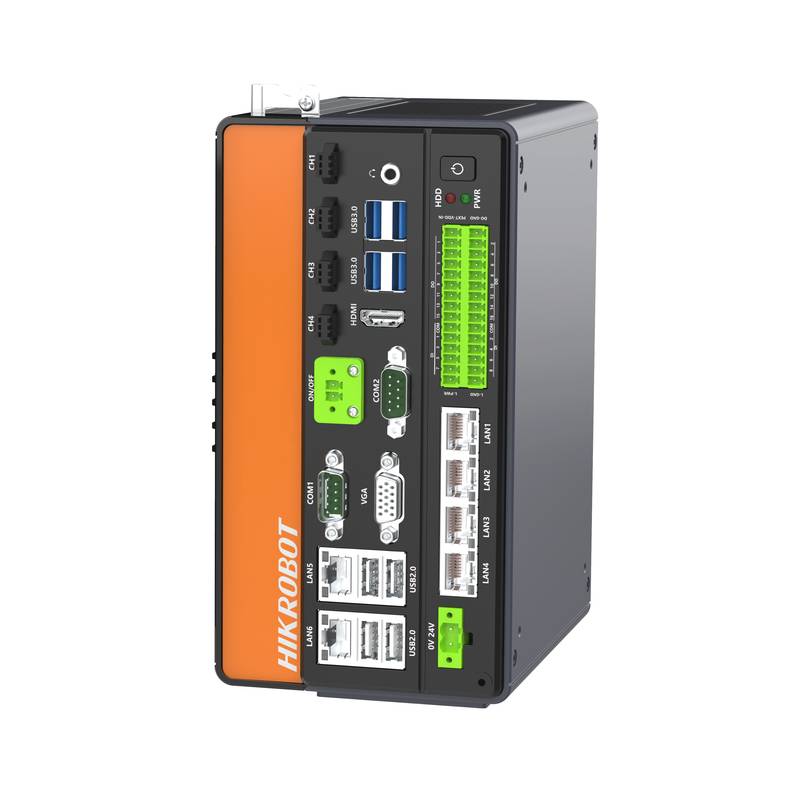

높은 대역폭의 머신 비전 요구 사항을 충족하도록 설계된 HIKROBOT MV-VC3301H-128G60 산업용 컨트롤러는 강력한 프로세싱 및 다채널 이미지 획득 기능을 통합하고 있습니다. 고속 데이터 처리량을 극대화하고 센서 레벨에서 모션 블러를 제거함으로써, 이 시스템은 복잡한 자동화 검사 라인에 안정적인 프레임 전송을 제공합니다. 현장 엔지니어링 팀은 이 플랫폼의 신속한 배포를 보장하여 고처리량 생산 시설 전반의 가동 중단 시간을 최소화합니다.
현대적인 머신 비전 애플리케이션은 특히 광범위한 검사 표면에서 대규모의 멀티 카메라 데이터 스트림을 처리할 때 심각한 병목 현상 과제에 직면합니다. 전통적인 컨트롤러는 고해상도 이미지를 동시에 처리할 때 패킷 손실, 메모리 스로틀링, 프레임 드롭을 겪는 경우가 많습니다. 이 머신 비전 컨트롤러는 고급 내부 버스 토폴로지, 대규모 온보드 스토리지 구성, 전용 하드웨어 가속 경로를 활용하여 이러한 아키텍처 제약 조건을 해결합니다. 고속 GigE 및 Camera Link 인터페이스 지원은 글로벌 셔터 CMOS 센서를 활용하는 고해상도 산업용 카메라와의 원활한 통신을 보장합니다. 엔지니어는 공장 현장에서 시스템 지연이나 덜컥거림(열 스로틀링) 없이 복잡한 알고리즘, 패턴 매칭, 치수 측정 등을 동시에 실행할 수 있습니다.
기술 사양
프로세서(Processor): Intel Core i7 Processor @ Base Frequency
메모리 용량(Memory Capacity): 128 GB DDR4 @ 2,666 MHz
스토리지 인터페이스(Storage Interface): M.2 NVMe SSD Support @ PCIe Gen3 x4
카메라 인터페이스(Camera Interfaces): 4-Channel Independent GigE Ports @ 1,000 Mbps
디스플레이 출력(Display Output): 1x HDMI and 1x DisplayPort @ 4K Resolution
전원 공급 장치(Power Supply): 24 VDC ± 10% @ Max 150 W
작동 온도(Operating Temperature): 0°C - 50°C @ Forced Airflow
크기(Dimensions): 260 mm x 220 mm x 85 mm @ Standard Chassis
중량(Weight): 4.5 kg @ Chassis Total
보호 등급(Ingress Protection): IP30 @ Industrial Cabinet Mount
시스템 통합 및 하드웨어 설정
MV-VC3301H-128G60의 물리적 장착은 통합된 M4 마운팅 홀을 사용하여 표준 산업용 백플레인 또는 전용 장비 랙에 단단히 부착해야 합니다. 컨트롤러가 충격이 큰 스탬핑 프레스나 중형 산업용 액추에이터와 인접하여 배치되는 경우 설치자는 적절한 진동 감쇠 마운트를 사용해야 합니다. 전원 입력은 안전한 로킹 단자대 커넥터를 통해 전달되며, 긴 케이블 주행 시 전압 강하를 최소화하기 위해 올바른 크기로 지정된 연선 구리 도체가 필요합니다. 지정된 보호 접지 단자는 접지 루프를 제거하고 고주파 전기 노이즈를 완화하기 위해 저임피던스 편조 스트랩을 사용하여 주 전기 캐비닛 접지 버스바에 직접 연결해야 합니다.
신호 케이블 레이아웃은 제어 캐비닛 내의 전자기적 양립성 지침을 엄격히 준수해야 합니다. 모든 고속 통신 라인 및 디지털 I/O 하네스는 고전압 모터 드라이브 및 가변 주파수 인버터 케이블과 완전히 격리된 별도의 금속 와이어웨이를 통해 라우팅되어야 합니다. 차폐된 연선 케이블은 모든 외부 트리거 및 엔코더 입력에 사용해야 하며, EMC 규격을 준수하는 클램핑 브래킷을 사용하여 케이블 진입 글랜드에서 360도 쉴드 터미네이션이 구축되어야 합니다. 연속적인 기계 작동 중 온보드 인터페이스 포트에 가해지는 기계적 장력을 제거하기 위해 커넥터 패널 바로 아래에 스트레인 릴리프 바가 구현되어야 합니다.
신뢰성 및 환경 내구성
이 유닛은 가혹한 제조 환경 내에서 연중무휴 24시간 연속 작동하도록 설계되었으며, 0°C - 50°C의 주변 온도 범위 전반에서 안정적인 성능을 유지합니다. 최적화된 수동 및 능동 열 관리 채널은 민감한 회로 기판을 가로질러 오염된 외부 공기를 직접 끌어들이지 않고 내부 부품의 열을 효과적으로 방출합니다. 견고한 압출 알루미늄 하우징은 큰 이물질의 우발적인 유입에 대한 구조적 강도와 IP30 보호 등급을 제공합니다. 내부 광학 및 전기 절연 장벽은 주변 자동화 하드웨어에서 발생하는 심각한 과도 전압 스파이크 및 정전기 방전 이벤트로부터 저전압 처리 로직을 보호합니다.
예방 유지보수 일정에는 모든 외부 케이블 진입점에 대한 정기적인 육안 검사가 포함되어야 하며, 열 순환으로 인해 발생하는 간헐적인 연결을 방지하기 위해 6개월마다 단자대 나사 토크 값을 확인해야 합니다. 최적의 열 교환 계수를 유지하기 위해 건조한 압축 공기를 사용하여 냉각 핀과 환기 구멍을 매월 점검하고 축적된 입자상 물질을 제거해야 합니다. 적절한 주변 환기가 이루어지는 표준 공장 작동 조건에서 이 컨트롤러의 계산된 평균 고장 간격(MTBF)은 50,000시간의 연속 작동 서비스를 초과합니다.
선택 지침 및 대체 옵션
올바른 머신 비전 컨트롤러 구성을 선택하려면 총 카메라 대역폭, 처리 동시성 요구 사항, 환경 제약 조건에 대한 면밀한 평가가 필요합니다. 엔지니어는 연결된 모든 고해상도 또는 고프레임 레이트 카메라에서 총 집계 데이터 속도를 계산하여 최대 검사 주기 동안 내부 PCIe 버스 레인과 메모리 대역폭이 포화되지 않도록 해야 합니다. 극단적인 멀티 카메라 확장이나 집약적인 딥러닝 추론이 필요한 애플리케이션의 경우, 확장된 GPU 가속 또는 더 큰 RAM 어레이를 갖춘 상위 등급 변형을 지정해야 합니다. 반대로 전처리 요구 사항이 최소화된 단일 카메라 애플리케이션은 축소된 컨트롤러 변형을 활용하여 하드웨어 비용을 최적화할 수 있습니다.
예상치 못한 공급망 병목 현상이나 특정 컨트롤러 변형에 대한 연장된 공장 리드 타임에 직면했을 때, Beijing Zhongping Technology는 포괄적인 상호 참조 평가 및 현지 재고 솔루션을 제공합니다. 숙련된 애플리케이션 엔지니어가 기존 전기 매개변수, 인터페이스 요구 사항, 물리적 치수를 분석하여 지역 재고에서 완전히 호환되는 대체 하드웨어 옵션을 공급합니다. 이 기술적 대체 프로세스는 비용이 많이 드는 시스템 재설계의 필요성을 없애고, 연장된 가동 중단 시간이나 레이아웃 수정 없이 생산 라인이 신속하게 작동을 재개하도록 보장합니다.
자주 묻는 질문(FAQ)
1. 이 컨트롤러 모델의 현재 재고 가용성 및 일반적인 배송 일정은 어떻게 됩니까?
Beijing Zhongping Technology는 이 특정 머신 비전 컨트롤러의 활성 현지 재고 예비분을 유지하여 신속한 당일 발송 및 긴급 산업용 통합 프로젝트의 공급망 지연을 최소화하기 위한 신속한 배송을 가능하게 합니다.
2. 결함이 있는 유닛에 대한 제품 보증 조건 및 RMA 절차는 무엇입니까?
이 유닛은 제조 결함을 다루는 포괄적인 12개월 산업용 보증의 지원을 받으며, Beijing Zhongping Technology가 엄격한 사전 출하 품질 검사와 간소화된 현지 수리 또는 교체 RMA 워크플로를 통해 지원합니다.
3. 안정적인 작동을 위한 정확한 입력 전압 요구 사항 및 전력 소비 제한은 무엇입니까?
전원 공급 장치(Power Supply): 통합 역극성 보호 및 내부 서지 억제 회로를 갖춘 24 VDC ± 10% @ Max 150 W.
4. 카메라 인터페이스에서 지원되는 네트워크 통신 프로토콜 및 데이터 전송 속도는 무엇입니까?
카메라 인터페이스(Camera Interfaces): GigE Vision 및 GenICam 통신 표준을 지원하는 4-Channel Independent GigE Ports @ 1,000 Mbps.
5. 가혹한 환경을 위한 작동 온도 제한 및 보호 등급은 무엇입니까?
작동 온도(Operating Temperature): 밀폐형 산업용 제어 캐비닛용으로 설계된 IP30 하우징 등급의 Forced Airflow @ 0°C - 50°C.
6. 섀시의 물리적 치수, 중량 및 기계적 장착 사양은 무엇입니까?
크기(Dimensions): 백플레이트 또는 레일 브래킷용 M4 나사산 장착 구멍이 있는 Standard Chassis @ 260 mm x 220 mm x 85 mm.
7. 장기적인 작동 신뢰성을 보장하기 위한 권장 예방 유지보수 절차는 무엇입니까?
일상적인 유지보수에는 냉각 환기 경로에 대한 월간 검사, 건조한 압축 공기를 이용한 청소, 단자 전원 커넥터에 대한 반기별 토크 점검이 포함됩니다.
8. 이 시스템과 호환되는 소프트웨어 개발 키트 및 타사 머신 비전 플랫폼은 무엇입니까?
소프트웨어 지원(Software Support): 표준 HIKROBOT Vision SDK, HALCON, LabVIEW 및 표준 Linux 또는 Windows 머신 비전 개발 환경과의 기본 호환성.
