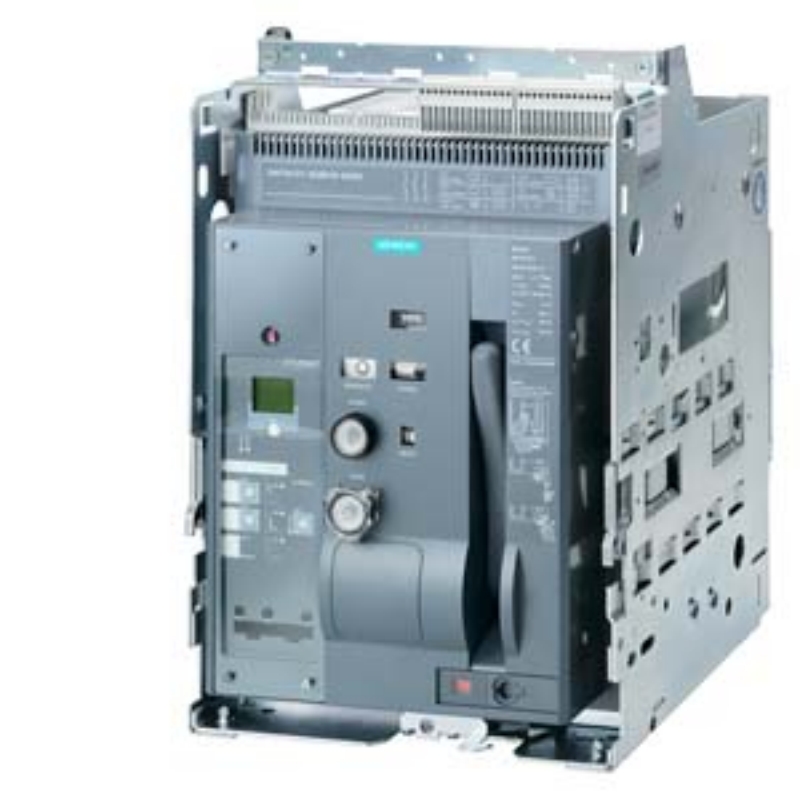

시멘스 3WT8101-6UG04-5AB1 도출 공기 차단기 3 극 1000A 저전압 ACB

제품 개요

시멘스 3WT8101-6UG04-5AB1은 산업 전력 시스템에서 주요 배포 및 보호를 위해 디자인된 66kA 중단 용량을 가진 1000A를 정격 한 도출 공기 차단기 및 저전압 ACB입니다.

Drawout 공기 차단기란 무엇입니까?

출력 공기 차단기(저전압 ACB)는 대기 압력에서 공기의 아크를 소화함으로써 오류 전류를 중단하는 스위치 장치입니다.이 카테고리에는 고정 및 탈출 가능한 버전이 포함되어 있으며, 탈출 가능한 유형은 전체 버스바를 에너지를 제거하지 않고 유지 보수 또는 교체를 위해 브레이커를 베이드로부터 제거할 수 있습니다.시멘스 3WT8101-6UG04-5AB1은 500V AC 및 1000A 지속 전류까지 응용 프로그램을 위해 최적화된 크기 1 철제 가능한 클래스에 속합니다.

주요 사양

정격 현재 (에): 1000 A

정격 작동 전압 (Ue): 500 V AC

주파수: 50/60 Hz

극 수: 3

500V에서 중단 용량 (Icu): 66 kA

과전류 여행 단위: ETU37WT (LSIG-긴 시간, 짧은 시간, 즉시, 지상 오류)

여행 단위 설정 범위: FS에 따라 (공장 설정)

메커니즘:기억을 가진 모터화된/수동 운영 메커니즘

모터 및 전기 호출 전압: 220-240 V AC, 220-250 V DC

활성화 솔레노이드 전압: 220-250 V DC

첫 번째 보조 방출: 셔트 방출 "F", 220-240 V AC, 220-250 V DC에 F1

두 번째 보조 출시: 존재하지 않습니다

기계적 잠금 장치: 포함

트립 신호 스위치: 포함

트립 지표: 포함

가이드 프레임: 포함

셔터 유형: 무단 셔셔팅에 대해 셔셔터 셔셔터 유형: 2 조각

문 실링 프레임: 포함

순중량: 58.44 kg

제품 수명주기: 활성 (C 클래스 주문에 따라 만들어진)

표준 준수: IEC 60947-2 (저전압 스위치 장치 및 제어 장치를 위해 테스트)에 디자인

기술 Highlights

ETU37WT LSIG 여행 단위: 장기 (과부하), 단기 (단회로), 즉시 (높은 결함) 및 지상 결함 보호를 가진 완전한 선택성을 제공합니다.LSIG 구성은 다운스트림 장치와의 조정을 허용하고, 불편한 여행을 줄이고 계획되지 않은 중단시간을 최소화합니다.

가이드 프레임을 가진 드로우트 구조: 주요 케이블을 분리하지 않고 브레이커 제거 및 삽입을 가능하게 합니다.종종 유지 보수 또는 차단기 교환을 요구하는 응용 프로그램의 경우, 철회 가능한 디자인은 고정 버전에 비해 평균 수리 시간 (MTTR)을 최대 70%로 줄입니다.

이중 활성화-전기 및 기계: 작동 메커니즘은 모터화된 원격 닫기/열기 및 수동 레버 작동을 지원합니다.제어 전력이 실패할 때조차도 수동 충전 손잡이는 브레이커를 닫거나 제제제어할 수 있도록 보장하여 안전과 운영 연속성을 유지합니다.

통합 통신 통통합 통통통합 통통합 통통합 통통합 통통통합 통통통합 통통통합 통통통합된 통통통합 통합 통통통합된 통통합통신호 수신에서 접촉 분리까지의 응답 시간은 일반적으로 IEC 60947-2 부록 B 테스트에 따라 50 ms 미만입니다.

기계적 잠금 및 방지 조작 셔터: 2개 조각 셔터에 있는 기기기계적 잠금 장치는 잠금/타고 아웃 (LOTO) 절차 중에 브레이커가 열린 위치에 남아 있도록 보장하는 동안 무단 전환을 방지합니다.이러한 기능은 NFPA 70E 및 OSHA 잠금 요구 사항을 준수하는 데 필수적입니다.

응용 프로그램

저전압 스위치보드에 있는 주요 입력 피더: 드로아웃 절연을 제공함으로써 아크 플래시 노출을 감소합니다. 브레이커는 가시할 수 있는 휴식을 만들기 위해 가가로로로드 측면에 제로 전압을 달성하기 위하여 패드로킹 없이 상류.

모터 제어 센터 (MCC): 지상 오류 보호를 가진 LSIG 여행 단위는 In (200A)의 20%만큼 단계에서 지상 오류를 감지하여 모터 감기 손상을 방지하고 산업 공장에서 추정적으로 40%로 계획치 않은 중단을 줄입니다.

발전기와 UPS 출력 분배: 500V에서 Icu=66kA로, 2MW 발전기 세트의 전형적인 단회로 전류를 저항합니다.모터화된 메커니즘은 100 ms 미만의 폐쇄 시간으로 자동 전송 계획 (ATS)을 허용합니다.

해양 및 해양 전력 시스템 (500V / 60Hz): 문 밀해해해결 구조 및 내식성 코팅 (제조업체의 해양 디자인에 따라) 소금 부하 환경에서 서비스 수명을 연장합니다.실패 (MTBF) 사이의 평균 시간은 정상적인 작동 조건에서 50,000 시간을 초과합니다.

선택 안내서

적합한: 500V AC까지 저전압 배포에 있는 주요 회로 보호, 안전한 유지 보수 및 빠른 차단기 교체를 위한 도출 능력을 요구합니다.

적합한: 선택적인 조정 요구 사항을 가진 시스템 - ETU37WT의 조절 가능한 단기 지연 (0.1 ~ 0.4 s) 및 I²t ON / OFF 기능은 100kA 오류 수준까지 다운스트림 성형 케이스 차단기 (MCCBs)와 완전한 선택성을 허용합니다.

적합한: 원격 제어 설치 (예를 들어, 건물 자동화, 산업 제어 방) 기계화 된 메커니즘 및 표표표준 220-240V AC 또는 220-250V DC 제어 신호를 받아들이는 표준 표준 220-240V AC 또는 220-250V DC 제어 신호를 받아들이는 적적적적적적

DC 전원 시스템 (예를 들어 배터리 은행, traction power)을 위해 추천되지 않습니다.이 ACB는 50/60 Hz AC에만 설계되었습니다.DC 응용 프로그램을 위해, 시멘스 3WT DC 정격 버전 또는 3WL DC 차단기를 선택하십시오.

추가 엔클로저 없이 IP54 이상의 침입 보호가 필요한 환경에 추천되지 않습니다.기본 단위는 IP20 보호를 제공합니다;먼지 또는 먼지 먼먼지 또는 먼먼먼지가 먼먼먼지 또는 먼먼먼지가 먼먼지 또는 먼먼지가 먼먼지가 먼먼지 또는 먼먼지가 먼먼지 또는 먼먼지가 먼먼먼지가 먼먼먼먼먼먼먼

FAQ는

1.What 통신 프로토콜은 ETU37WT 여행 단위와 호환합니까?

ETU37WT는 네이티브 디지털 통신을 포함하지 않습니다.Modbus RTU 또는 PROFIBUS 통합의 경우 외부 COM 모듈 (예: 3WT COM10)은 차단기의 보조 접촉에 추가되어야합니다.셔트 릴리스는 프로토콜 지원 없이 기본적인 원격 트립업을 위해 PLC 출력에 배선될 수 있습니다.

2.What 이 차단기를 위한 최대 단기 저항 현재 (Icw)입니까?

IEC 60947-2에 의하여, ETU37WT를 가진 크기 1 3WT8 차단기를 위해, 1 초 동안 Icw=66 kA.이 등급은 열과 동적 무결성을 유지하면서 선택적 인 조정을 위해 트립업을 지연할 수 있습니다.

3.3WT8101-6UG04-5AB1의 작동 온도 범위는 무엇입니까?

(시멘스 3WT8 데이터시트에 의하여) 중단되지 않은 작동을 위한 +70°C에 -25°C. -25°C 이하, 윤활유 점도 증가하고 작동 메커니즘은 전열을 필요로 할 수 있습니다; +70°C 이상, 단기 여행을 위한 최대 +85°C까지 2%per°C에 의해 연속 전류를 제거합니다.

4.How 자주 유지보수는 추출 메커니즘에 수행되어야합니까?

가이드 프레임 및 선반 메커니즘을 2000 개마다 작업 또는 2 년, 어느 것이 먼저 오든지 검사하고 윤활하십시오.차단기의 전기 수명은 정격 전류에 8000 작업이며 기계적 수명은 부하없이 20,000 작업을 초과합니다.출력 레일을 위해 시멘스가 권장하는 윤활제 (부품 번호 3ZX1812-0WT30-0AA0)만 사용하십시오.

5.How 동일한 프레임 크기의 고정 장착 버전과 이러한 철제 가능한 ACB를 비교합니까?

출력 가능한 버전은 58.44 kg 순중량을 추가하고 (고정된 경우 ~ 45 kg) 가이드 프레임으로 인해 설치 깊이를 150 mm로 증가합니다.그러나, 그것은 케이블을 다시 종료하지 않고 15 분 미만에 브레이커 교체를 허용함으로써 유지 보수 중단 시간을 줄입니다. 고정 브레이커는 버스바와 케이블 재작업의 완전한 에너지 제거를 요구하며, 일반적으로 4-6 시간이 걸립니다.

6.What 이 주문에 따라 만들어진 (C 클래스) 제품을 위한 리드 타임입니까?

표준 리드 타임은 (시멘스 주문 문서에 따라) 공장 부하에 따라 선적에 주문 확인에서 4 ~ 6 주입니다.빠른 배달 (2-3 주)을 위해, 우리가 자격을 갖춘 최소 주문 수량으로 공장 요청을 우선순위로 할 수 있기 때문에 베이징 중핑 기술 회사 (Beijing Zhongping Technology Co., Ltd.)에 연락하십시오.

7.3WT8101-6UG04-5AB1의 목록 가격과 전형적인 할인 범위는 무엇입니까?

제조업체 목록 가격은 약 €2,850 (2026년 현재).베이징 Zhongping 기술 Co., Ltd.Typically 같은 공인 플래티베베베인 파트너는 단일 단위에 대한 25-35%할인 및 10 개 이상의 수량에 대한 40-45%할인 제공합니다.Beijing Zhongping Technology Co., Ltd.의 판매팀을 통해 프로젝트 특정 가격을 요청하십시오.

8.이 자본 장비에 대한 지불 조건과 자금 옵션은 무엇입니까?

베이징 중핑 기술 회사를 통해 접근할 수 있는 시멘스 금융 서비스는 승인된 상업 계좌에 대한 30일 순 기간을 제공합니다.정부 기관으로부터 구매 주문은 우리의 승인 된 유통 채널을 통해 100% 배달 기반 청구서로 수락됩니다.

9. 고정 차단기와 비교하여 20 년 이상 소유 (TCO) 총 비용은 무엇입니까?

시멘스 플래틴 파트너로서, 우리는 단축된 중단 시간 (시간당 2,500 달러를 절약) 및 유지보수를 위한 낮은 노동력 (교체 중에 고정 브레이커를 위한 1 기술자 vs.3) 때문에 30% 높은 사전 비용에도 불구하고 20 년 동안 출력 버전의 TCO가 18-22% 낮다는 것을 확인합니다.차단점은 3개의 주요 유지 보수 이벤트 또는 2개의 차단기 교체 후에 발생합니다.

10.이 ACB를 설치하는 데 사용할 수 있는 정부 또는 유틸리티 할인이 있습니까?

에너지 효율적인 전력 배포 장비 (예: 저손실 ACB)에 대한 유틸리티 할인 은 선택된 EU 국가에서 적용될 수 있습니다 (독일: BAFA를 통해 단위당 최대 300 유로).시멘스 에너지 효율 포털을 프로젝트의 우편번호로 확인하십시오. ETU37WT의 낮은 에너지 소비 (정격 전류에서 50W)는 ECO 계획 지침에 따라 프랑스, 이탈리아 및 영국에서 환불 프로그램을 받을 자격이 있습니다.베이징 중핑 기술 회사의 기술 팀은 자격을 확인하고 환불 신청을 완료하는 데 도움이 될 수 있습니다.
