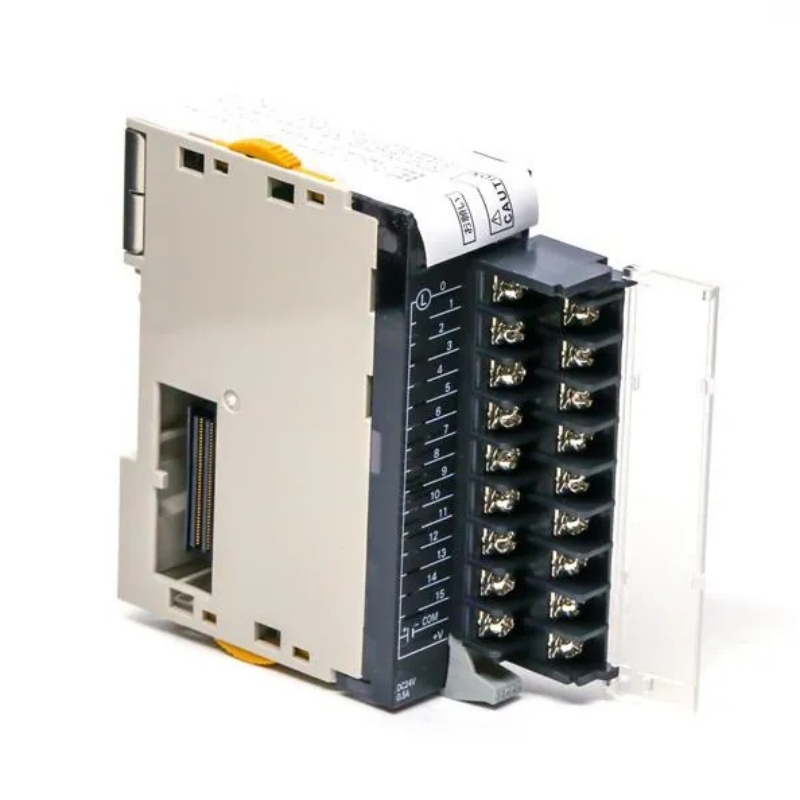

Omron CJ1W-OD211은 SYSMAC CJ 시리즈를 위한 16 포인트 트랜지스터 출력 모듈 DIN 레일 유닛입니다.침몰 (NPN) PLC 출력 단위로 설계된, 그것은 솔레노이드 소소소소레노이드 소소소레노이드 침침투 솔레노이드 침침침침투 침침침침침투 (NPN) PLC 출력 단위로 설계된, 그것은 소레노이드 침침솔레노이드포장 기계, 재료 처리 컨베이어 및 일반 자동화 패널 건설에 적합합니다.
PLC 출력 모듈이란 무엇입니까?
PLC 출력 모듈은 PLC CPU에서 저전력 논리 신호를 필드 장치를 제어하기 위해 고전력 스위치 작업으로 변환하는 인터페이스 구성 요소입니다.출력 모듈은 스위치 기술 - 릴레이 접촉, 트라이아크 (AC) 또는 트랜지스터 (DC) - 트랜지스터 변형으로 분류되어 있으며, 고주파 작동이 필요한 응용 프로그램에 대한 더 빠른 스위치 속도와 더 긴 서비스 수명을 제공합니다.
CJ1W-OD211은 CJ1 기본 I/O 단위 가족 내의 트랜지스터 기반 디지털 출력 단위입니다.그것은 침몰 (NPN) 출력 토폴로지를 사용하며, 단위는 외부 부하가 긍정적 인 공급 레일에 연결되어야하는 지상으로 (0 VDC) 부하를 전환합니다.
주요 사양
산출 점의 수: 16
산출 유형: NPN (침출)
정격 전압: 12 ~ 24 VDC
작동 부하 전압 범위: 10.2에서 26.4 VDC
최대 부하 현재: 점당 0.5 A
최대 부하 현재: 단위 당 5.0 A
최대 침입 현재: 점당 4.0 A, 최대 10 ms
누출 현재: 최대 0.1 mA
잔류 전압 (ON 상태): 최대 1.5 V
응답 시간: 최대 0.1 ms
OFF 응답 시간: 최대 0.8 ms
내부 전류 소비: 5 VDC에서 최대 100 mA
회로의 수: 일반 당 16 점 (1 회로)
외부 전원 공급: 10.2에서 26.4 VDC, 최소 20 mA
절연 저항: 20 MΩminimum (100 VDC에서)
절연 강도: 1 분 동안 1,000 VAC (누출 현재 최대 10 mA)
설치 유형: DIN 레일
종료 양식: 이동 가능한 나사 끝 구획
작동 온도 범위: 0°C에서 55°C
입력 보호 등급: IP20
차원 (H x W x D): 90 mm×31 mm×89 mm
무게:61 g(제조업체 데이터시트 당 최대 110 g)
승인: 세륨, cULus, Lloyd's Register, NK (일본 카이지 교카이)
RoHS 준수: RoHS3 준수
호환성 PLC 시리즈: Omron SYSMAC CJ1, CJ2, CS1
기술 Highlights
Sub-millisecond 스위치는 고속 제어를 가능하게 합니다.ON 응답 시간은 최대 0.1 ms이고 OFF 응답 시간은 최대 0.8 ms이며, 분류 게이트 또는 고속 분출기와 같은 빠른 액추에이터 사이클링을 요구하는 응용 프로그램에 적합하게 만듭니다.
낮은 잔류 전압은 열 분산을 줄입니다.ON 상태 잔류 전압은 출력 트랜지스터 전반에서 전력 손실을 최소화하고 제어 패널 내에서 낮은 열 부하에 기여하는 최대 1.5 V입니다.
이동 가능한 단말 블록은 현장 배선을 단순화합니다. 단위에는 분리가능한 나사 단말 블록이 포함되어 있으며, 단위 설치 전에 현장 장치의 사전 배선을 허용하고 개별 철사를 분리하지 않고 유지 보수 중에 빠른 단위 교체를 촉진합니다.
싱킹 출력 토폴로지는 유연한 부하 구성을 제공합니다.NPN 출력 설계는 많은 아시아 및 유럽 자동화 시스템의 선호 구성인 0 VDC 레일로 부하를 전환합니다.소싱 (PNP) 출력을 필요로 하는 응용 프로그램의 경우, Omron은 핑 호환 가능한 대안으로 CJ1W-OD212를 제공합니다.
높은 절연 절연은 PLC 백플레인을 보호합니다.단위는 외부 단말기와 지상 (GR) 단말기 사이에 1,000 VAC 절전력을 제공하여 현장 측 전기 소음 또는 오류 조건이 CPU 선반에서 분리되는 것을 보장합니다.
응용 프로그램
공기 시스템에서 솔레노이드 공공기 방향 제어 공공기 공공공기 제어 공공기 방향 제어 공공공기 방향 제어 공압 공기 공공기 방향 제어 공기 제어 공 공기 방향 제어 공0.1 ms ON 응답 시간은 선택 및 장소 자동화에서 고속 실린더 순서를 지원합니다.
릴레이 및 접촉기 액추에이션: 0.5 A 스위치 용량을 가진 DC 릴레이 코일과 작은 접촉기를 구동합니다.단위당 최대 부하 5.0 A는 분산 I/O 구성에서 모든 16개의 출력을 동시에 활성화합니다.
표시기 램프 및 음성 경보: 직접 전원 LED 표시기, 표표시기 등 및 패널 부저.트랜지스터 출력은 접촉 마모 또는 아크 생성없이 유지 보수 없는 작동을 제공하여 릴레이 출력 모듈보다 더 많은 전기 서비스 수명을 달성합니다.
컨베이어 다이버터 및 재료 처리 게이트: 분류 및 배포 라인에서 공기 다이버터 및 플래프 게이트를 제어합니다.미리초 이하의 스위치는 제품 라우팅 및 발출 애플리케이션에 대한 정확한 타이밍을 보장합니다.
포장 기계 출력 제어: 양식 채우기 밀봉 장비에 있는 포포장 포장 포포장 기계 출력 제어, 라벨 적용 기계 및 필름 절단기를 관리합니다.모듈의 컴팩트 31 mm 폭은 공간이 제한된 포장 기계 공공간에 밀밀한 I/O 배열을 허용합니다.
일반 자동화 패널 I/O 확장: 신뢰할 수 있는 트랜지스터 기반 DC 스위치를 필요로 하는 제조 조립 라인, 테스트 스테이션 및 프로세스 스키드에서 SYSMAC CJ1 및 CJ2 PLC 시스템에 대한 표준 디지털 출력 블록으로 사용됩니다.
선택 안내서
적절한 응용 프로그램:
12 ~ 24 VDC 제어 전압 및 NPN (심킹) 필드 장치 배선 협정으로 작동하는 시스템
DIN 레일 장착 규정과 제한된 수직 공간이 있는 제어 패널 모듈은 90 mm 높이와 31 mm 폭을 차지합니다.
기계적 릴레이 마모 또는 접촉 반복이 허용할 수 없는 고속 DC 스위치 요구 사항
SYSMAC CJ1, CJ2 또는 CS1 PLC 선반 확장은 16점 디지털 출력 밀도를 필요로 합니다
추천되지 않습니다 :
PNP(소싱) 출력 요구 사항.대신 CJ1W-OD212를 선택하십시오. 소싱 출력 토폴로지와 동일한 전기 사양을 제공합니다.
AC 로드 스위치 응용 프로그램.이 모듈은 DC 로드만 처리합니다.AC 스위치 (예를 들어, 120/240 VAC 솔레노이드 또는 접촉기)의 경우, CJ1W-OA201와 같은 트라이크 출력 모듈 또는 CJ1W-OC211과 같은 릴레이 출력 모듈을 사용하십시오.
점당 0.5 A 또는 단위당 5.0 A 이상의 부하.더 높은 전류 부하의 경우 외부 릴레이를 간접하거나 CJ1W-OD201 (점당 2 A)와 같은 더 높은 용량 출력 모듈을 사용하십시오.
FAQ는
1. CJ1W-OD211의 차원과 무게는 무엇입니까?
단위는 높이 90 mm, 폭 31 mm 및 깊이 89 mm를 측정합니다.무게는 포장되지 않은 단위에 대해 61g이며 제조업체 데이터시트당 포장 재료를 포함하여 최대 110g입니다.
2.What CJ1W-OD211을 위한 배달 시간 또는 리드 타임입니까?
제조업체 표준 리드 타임은 4 주입니다.현지 주식을 가진 공인 유통업체는 1 ~ 3 영업일 이내에 배송할 수 있습니다.
3.Is CJ1W-OD211은 주식에 있고 즉각적인 선적을 위해 유효합니까?
우리는 빠른 성취를 위해 베이징 중핑 기술에서 CJ1W-OD211의 재고를 유지합니다.제조업체 창고의 주식 가용량은 2026년 1분기 현재 1,200개 이상입니다.
4.What 인증 또는 승인 CJ1W-OD211은 보유합니까?
단위는 CE 표시, cULus 인증 (캐나다와 미국에 대한 UL 인정), Lloyd's Register 유형 승인 및 NK (일본 카이지 교카이) 해양 분류를 가지고 있습니다.또한 RoHS3 준수입니다.
5. CJ1W-OD211은 얼마나 비용입니까?가격 범위는 무엇입니까?
CJ1W-OD211은 일반적으로 수량과 유통 채널에 따라 단위당 400달러에서 650달러에 달합니다.가격은 환율, 관세 및 공장 조정으로 인해 변동합니다.현재 가격 및 배송 비용과 정확한 견적을 위해 베이징 중핑 기술에 직접 연락하십시오.
6.What 지불 조건은 CJ1W-OD211을 구입하기 위해 받아들입니다?
우리는 은행 전송 (T / T) 및 주요 신용 카드를 받아들입니다.자격이 있는 기업 계정의 경우, 베이징 중핑 기술은 신용 승인에 순 30 지불 조건을 제공합니다.
7.How 나는 CJ1W-OD211을 설치하고 어떤 DIN 레일 설치가 필요합니까?
모듈은 IEC 60715.Installation에 따라 표준 35 mm DIN 레일에 설치되어 있으며 DIN 레일에 모듈을 슬라이드 할 필요가 없으며, 인접한 모듈에 대한 연결을 보장하기 위해 상단에 설치된 잠금 슬라이더를 누르고, 모입하기 전에 분리적으로 이동 가능한 나사 터미널 블록을 전선합니다.
8.CJ1W-OD211을 위한 반환 정책 및 보장 기간은 무엇입니까?
우리는 제조 결함에 대해 2 년 보증을 제공합니다.요청에 따라 3년 연장 보증 옵션이 제공됩니다.반품은 사전 승인이 필요합니다.베이징 중핑 기술은 RMA 요청을 받은 48시간 이내에 처리합니다.
9.How 그것이 중단되거나 오래된 경우 CJ1W-OD211을 교체합니까?
CJ1W-OD211은 예정된 중단 통지가 없는 활성 제품입니다.시스템 마이그레이션 또는 대체 소싱의 경우, CJ1W-OD212는 소싱 (PNP) 출력 토폴로지와 동일한 사양을 제공합니다.CJ1W-OD213은 비슷한 핀 수 있는 고속 출력 변형을 제공합니다.베이징 중핑 기술은 기존 시스템 업그레이드에 대한 교차 참조 지원을 제공합니다.
10. CJ1W-OD211을 수입할 때 관세, 관세 및 수입 관세 고려사항은 무엇입니까?
HTSUS 코드는 8537.10.9170이며 ECCN 분류는 EAR99.International 배송은 Incoterms CPT (Carriage Paid To)에 따라 배송됩니다.베이징 중핑 기술은 모든 수출 주문에 관세 통과에 필요한 상업적 청구서 및 패킹 목록을 제공합니다.
