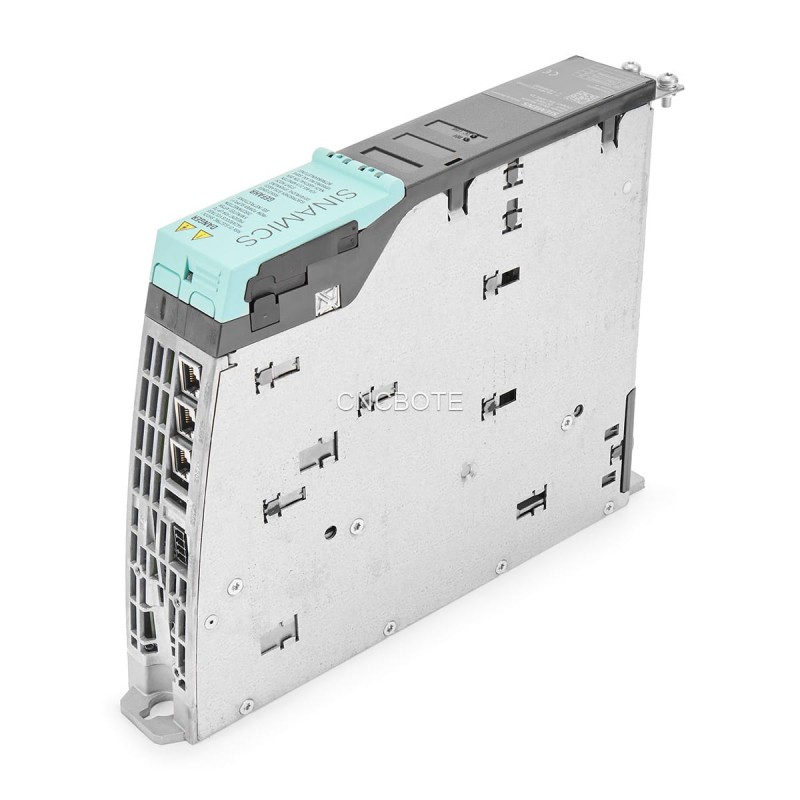

시멘스 6SL3420-1TE13-0AA0 책 크기 단 하나 축 드라이브 변환기

시멘스 6SL3420-1TE13-0AA0: 정밀 모션 제어를 위한 소형 책 크기 단일 축 드라이브 모듈

시멘스 6SL3420-1TE13-0AA0은 다축 자동화 시스템의 정밀성과 효율성을 위해 설계된 SINAMICS S120 가족의 단축 드라이브 모듈입니다.이 책 크기 드라이브 인버터는 공통 DC 버스에서 직접 하나의 모터로 제어 된 전력을 전달하여 컴팩트하고 내부 공기 냉각 단위에서 속도와 토크를 정확하게 제어할 수 있습니다.제어 캐비제제트에 원활하게 통합되도록 설계된 이 제품은 포장 및 재료 처리부터 산업용 로봇까지 광범위한 산업용 응용 프로그램에 대한 신뢰할 수 있고 확장 가능한 솔루션을 제공합니다.모듈형 디자인과 고급 제어 기능은 현대 모션 컨트롤 아키텍처의 기본 구성 요소입니다.

1.제품 개요 및 시스템 통합

시멘스 6SL3420-1TE13-0AA0은 SINAMICS S120 멀티 드라이브 시스템 내의 주요 전력 구성 요소로 작동합니다.그것은 인버터로서 작동하며, 별도의 라인 모듈 (기본, 스마트 또는 활성 라인 모듈과 같은) 에 의해 공급되는 중앙 600V DC 버스에서 전력을 끌고 모터를 위한 제어 된 3상 AC 출력으로 변환합니다.

이 단축 드라이브 모듈은 고밀도 장착에 초점을 맞추고 설계되었습니다.그것의 슬림, 책 크기 형태 요소는 여러 단위를 장착 레일에 옆에 설치할 수 있도록 허용하여 제어 패널 내의 공간을 극적으로 최적화합니다.모듈 자체는 전력 전자 장치를 포함하지만, 지능을 위해 별도의 시멘스 제어 단위 (예: CU320-2)에 의존합니다.제어 단위는 모든 모션 제어 작업을 실행하고 통합 DRIVE-CLiQ 인터페이스를 통해 드라이브 모듈과 통신합니다.이 디지털 연결은 자동 구성, 실시간 모니터링 및 포괄적인 진단을 가능하게 하며, 시작부터 유지보수까지 전체 수명주기를 간소화합니다.

2.자세한 기술 사양

6SL3420-1TE13-0AA0은 까다로운 산업 환경에 적합성을 강조하는 견고한 기술적 매개 변수로 정의됩니다.510에서 720V DC의 DC 링크 입력 전압을 받아들이고 최대 400V의 3상 AC 출력을 제공합니다.

출력 성능 측면에서, 모듈은 3 Amps의 정격 전류와 2.6 Amps의 기본 부하 전류를 가지고 있으며, 1.6 kW의 전형적인 전력 정격을 가진 모터를 지원합니다. 전전체 전체 속도 범위에 걸쳐 높은 동적 성능과 부드러운 모터 작동을 보장하기 위해 출력 출력 출력 성능의 측면에서 출력 출 출 출 출 성능열 관리를 위해 효율적인 내부 공기 냉각 시스템을 사용합니다.

책 크기 드라이브 인버터는 통합 버스바를 통한 2개의 DC 링크 인터페이스, 24V DC 전자 전원 공급 연결 및 통신 및 제어를 위한 3개의 DRIVE-CLiQ 포트를 포함하여 원활한 시스템 통합을 위한 다양한 인터페이스를 갖추고 있습니다.추가 기능은 플러그 커추플렉터를 통한 모터 연결, 안전을 위한 안전 토크 오프 (STO) 입력, 브레이크 제어 출력 및 온도 센서 입력을 포함합니다.물리적 치수 측면에서 모듈은 소형입니다. 폭은 50mm, 높이는 270mm, 깊이는 226mm, 무게는 약 2.7 kg입니다.

3.핵심 특징과 디자인 이점

3.1 전용 단축 제어 아키텍처

전용 단축 드라이브 모듈로서 6SL3420-1TE13-0AA0은 하나의 모터에 대한 집중된 제어를 제공합니다.이것은 해당 특정 축에 대한 모든 매개 변수 및 진단이 전반적인 제어 단위에 의해 관리되는 명확하고 고립된 제어 루프 내에 포함되어 있기 때문에 시작 및 문제 해결을 간소화합니다.

3.2 공간 최적화된 책 크기 형식 요소

책 크기 디자인은 컴컴컴팩트 제어 캐비넷을 만드는 데 중요한 요소입니다.이 표준화된 이 이 이 이 이 이 이 표준화된 이 이 이 이 이 이 이 이 표준화된 이 이 이 표준화된 이 이 이 이 이 이 이 표준화된 이 이 이 이 이 이 이 이 이 표준화된 이 이 이 표준화된 이 이 이 이 표준화된 이 이 이 이 이 이 이 이 표준화된

3.3 고급 고고급

이 모듈은 제어 단위에 의해 명령된 정교한 이 이 이 이 이 이 이 이 이 모듈은 제어 단위에 의해 정교한 이 이 이 이 모듈은 제어 단위에 의해 명령되는 정교한 이 이 이 이 이 이 이 모듈은 요구적인 응용 프로그램에서 높은 동적 응답을 위해 속도또한 최적화된 또또한 또또또한 최적화된 또또한 최적화된 또또한 모터 작동이 부드러운 모터 작동, 스위팅 손실을 줄이고 모터에서 발생하는 소음 소음을 줄이는 데 기여합니다.

3.4 통합 안전 및 종합 진단

이 모듈은 안전한 토크 오프 (STO) 입력을 포함하여 시멘스의 "안전 통합" 기능을 지원하여 기계의 전반적인 안전 시스템의 일부가 될 수 있으며 필요한 안전 무결성 수준을 달성하는 데 도움이 됩니다.DRIVE-CLiQ 인터페이스는 운영 데이터 (예: 출력 전류, 모듈 온도) 및 상세한 오류 코드에 실시간 액세스를 제공하여 예측 유지 보수 및 빠른 문제 해결을 가능하게 하여 잠재적 인 중단 시간을 최소화합니다.

4. 성능 및 응용 프로그램 이점

6SL3420-1TE13-0AA0의 기술적 설계는 기계 제조업체와 최종 사용자에게 직접적인 이점으로 변환됩니다.

향상된 시스템 유연성과 확장 가능성: 여러 움직이는 축을 가진 복잡한 기계에서 개별 단축 드라이브 모듈을 사용하여 모듈형, 확장 가능한 아키텍처를 만듭니다.시스템 디자이너는 드라이브 축을 크게 재설계하지 않고 쉽게 추가하거나 수정할 수 있으며, 사용자 정의 기계 또는 미래의 확장에 대한 큰 유연성을 제공합니다.

높은 동적 성능과 정밀도: 강력한 강강력한 높높강력한 고고고속 스위치 IGBT 기술과 빠른 IGBT 기술의 결합은 뛰어난 동적 성능을 제공합니다.이것은 빠른 가속/감속, 정확한 위치 및 일관된 토크 출력이 필요한 응용 프로그램에 매우 중요하며, 높은 제품 품질과 처리량에 직접 기여합니다.

간소화된 유지 보수 및 단축된 다운타임: DRIVE-CLiQ 시스템은 제어 단위가 모듈을 자동으로 인식할 수 있도록 합니다.이 "플러그 앤 플레이" 기능은 중앙 집중 진단 및 매개 변수 관리와 결합하여 시작 및 유지 보수 시간을 크게 줄입니다.엔지니어는 문제를 신속하게 식별하고 해결할 수 있으며 전체적인 시스템 가용성을 높일 수 있습니다.

5.확장된 관점: 산업 자동화에서 책 크기 드라이브의 역할

이 책 크기 드라이브 인버터의 시스템 아키텍처와 전략적 위치를 이해하는 것은 현대 산업 자동화에서 그 가치를 평가하는 열쇠입니다.

5.1 다축 시스템의 책 크기 드라이브 인버터

SINAMICS S120 시스템은 중앙 집중 지능과 분산 전력 변환을 활용하는 하이브리드 아키텍처를 갖추고 있습니다.

중앙 지능 (제어 단위): 단일 제어 단위 (CU)는 전체 드라이브 시스템의 "뇌"로 작동하여 기본 속도 제어부터 복잡한 인터폴레이트 축 움직임까지 모든 모션 제어 작업에 대한 처리 전력을 제공합니다.이 중앙 집중화는 프로그래밍과 데이터 관리를 간소화합니다.

분산 전력 (모터 모듈): 단축 드라이브 모듈 (6SL3420-1TE13-0AA0과 같이) "근육"으로 작동합니다.물리적으로 제어하는 모터 근처에 위치한 이러한 모듈은 비싸는 모터 전원 케이블의 길이를 줄이고 전자기 방해 (EMI)를 최소화합니다.일반적인 DC 버스에서 공급되는 이 분산 전력 단계는 깨끗하고 효율적이고 확장가능한 전력 배포 네트워크를 만듭니다.

선택 통찰력: 이 아키텍처는 각 축에 대한 개별 독립 드라이브를 사용하는 비용과 케이블링 복잡성을 피하기 위해 높은 조정으로 여러 축을 제어해야하는 기계 제조업체에게 이상적입니다.

5.2 구현에 대한 중요한 고려사항

이 컴팩트 드라이브 모듈을 기반으로 한 시스템을 성공적으로 통합하려면 주요 세부사항에 관심이 필요합니다.

시스템 크기 및 조정: 단축 드라이브 모듈은 모터의 연속 및 최대 전류 요구 사항에 맞도록 크기화되어야합니다.또한, 업스트림 책 크기 라인 모듈 (ALM, SLM 또는 BLM) 은 공통 DC 버스에 있는 모든 모터 모듈의 결합 전력을 공급하기 위해 크기를 설정해야합니다.

냉각 및 공간: 모듈이 내부적으로 냉각되는 동안 제어 캐비넷의 전체적인 열 관리는 모든 부품의 전체 열 분산을 처리해야합니다.모듈 사이의 최소 공간을 위한 시멘스의 설치 지침을 준수하는 것은 적절한 공기 흐름을 보장하고 과열을 방지하기 위해 필수적입니다.

구성 및 안전: 전체 드라이브 시스템은 시멘스의 SINAMICS Startdrive 소프트웨어를 통해 TIA 포털 내에서 구성됩니다.안전 기능 (예: 안전 토크 안안안전/STO) 은 제어 단위를 통해 구현되고 DRIVE-CLiQ 네트워크를 통해 모터 모듈로 라우팅됩니다.

자주 묻는 질문 (FAQ)

1. 이 모터 단위와 독립적인 서보 드라이브 사이의 주요 차이는 무엇입니까?

단축 드라이브 모듈은 지능과 모션 제어 기능을 위해 중앙 제어 단위에 의존하는 전력 증폭기입니다.전통적인 독립 서보 드라이브는 전원 단계와 제어 프로세서를 하나의 주택에 통합합니다.이 책 크기 드라이브 인버터를 사용한 모듈식 S120 접근 방식은 더 큰 유연성을 제공하고, 다축 시스템에서 더 쉬운 조정을 제공하며, 더 컴이 이 이 이 이 이 이 이 전체적인 발자국을 제공합니다.

2. 이 3A 단위는 모터의 어떤 유형든지 통제할 수 있습니까?

이 모듈은 AC 인덕션 모터와 동기 서보 모터를 모두 제어하도록 설계되었습니다.특정 모터 유형은 중앙 제어 단위에서 정확하게 구성되어야 하며, 중앙 제어 단위는 적절한 제어 알고리즘 (예를 들어, 인덕션 모터에 대한 특정 특정 모터 유형)을 적용합니다.모터의 명판 데이터는 최적의 성능을 위해 필수적입니다.

3. DRIVE-CLiQ 연결이 왜 중요합니까?

DRIVE-CLiQ는 자동 토폴로지 탐지를 가능하게 합니다.시스템이 켜지면 제어 단위는 연결된 모든 책 크기 드라이브 인버터 모듈과 그 네트워크 위치를 자동으로 식별합니다.이것은 수동 주소를 제거하고, 시작 시간을 줄이고, 진단 및 유지보수를 위한 명확한 시스템 구조 개요를 제공합니다.

4. "일반적인 DC 버스"는 무엇을 의미하고 그 이점은 무엇입니까?

일반적인 DC 버스 시스템은 단일 강력한 라인 모듈을 사용하여 중앙 600V DC 버스를 만듭니다.여러 단축 드라이브 모듈 (6SL3420-1TE13-0AA0과 같이) 이 버스에서 전력을 사용하여 개별 모터를 구동합니다.주요 이점은 효율성입니다. 하나의 모터의 브레이킹 에너지는 동일한 버스의 다른 모터에 의해 재사용될 수 있으며 전체 에너지 소비와 열 생산을 줄일 수 있습니다.

5. 이 단위를 위한 주요 유지 보수 요구 사항은 무엇입니까?

유지보수는 대부분 예방적인 것입니다.주요 초점은 냉각 경로가 깨끗하고 방해가 없도록 보장하는 것입니다.가장 효과적인 도구는 모니터링입니다. DRIVE-CLiQ 통합 진단을 사용하여 작동 시간, 부품 온도 및 예측 유지보수를 위해 로그된 오류를 추적합니다.예정된 중단 시간 동안 전원 연결의 단단성을 정기적으로 확인하는 것이 좋습니다.
