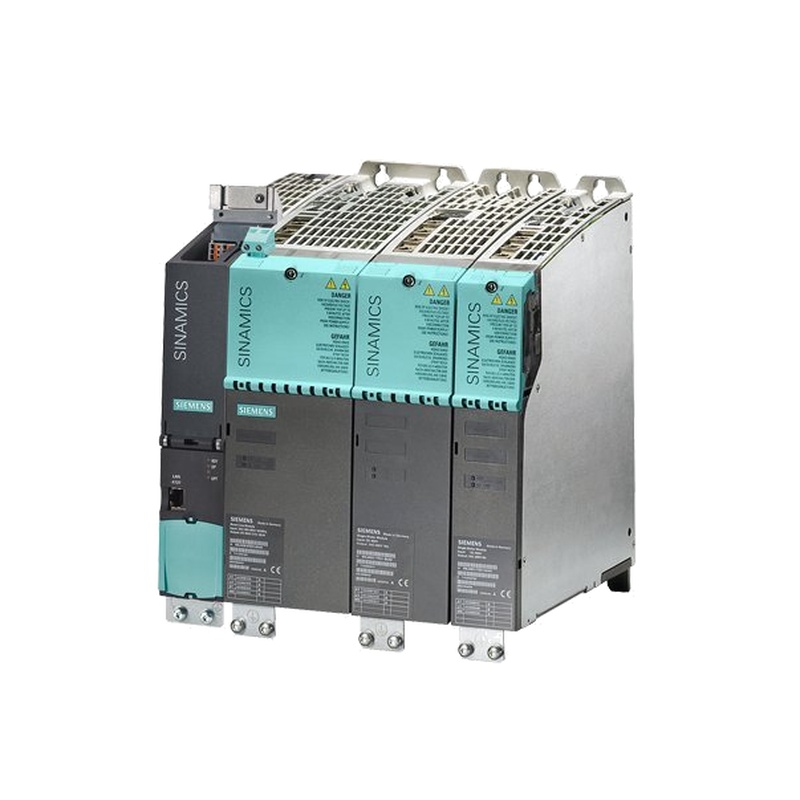

기본 선 단위 SIEMENS 6SL3335-1TE41-7AA3 830kW 액체 냉각 전력 공급

SIEMENS 6SL3335-1TE41-7AA3은 고전력 산업용 응용 프로그램을 위해 특별히 설계된 SINAMICS S120 가족 내의 강력한 기본 라인 모듈 (BLM)으로 서 있습니다.컴팩트하고 공기 냉각 된 책 크기의 동대와는 달리,이 단위는 공통 DC 버스에서 거대한 830 kW의 연속 전력을 제공하도록 설계된 무거운 전력 공급 모듈입니다.380-480V 3단계 AC 입력에서 작동하면 1730A에서 견고한 510-650V DC를 출력하여 중산업에서 광범위한 다축 드라이브 시스템을 위한 기초 전력 백본을 형성합니다.이 전력 수준에서 상당한 열 부하를 관리하는 데 필요한 통합 액체 냉각 시스템은 금속 가공, 대형 테스트 리그 및 중형 기계와 같은 가장 까다로운 생산 환경에서 신뢰성과 안정성을 보장합니다.

1.Product 개요 및 핵심 시스템 통합

6SL3335-1TE41-7AA3은 단순한 전력 변환기 이상입니다.그것은 SINAMICS S120"공통 DC 링크"시스템을 위한 중앙 전력 생산 단위입니다.이 아키텍처에서,이 단일,고용량 기본 라인 모듈은 안정적인 DC 전압 버스를 만들기 위해 입력 AC 전원을 수정합니다.여러 모터 모듈 (책 크기 또는 다다음이 일반적인 DC 버스에서 개별 모터를 구동하기 위해 각각의 모터 모듈을 그립니다.이 접근 방식은 전력 변환을 중앙화하고, 전반적인 시스템 효율성을 향상시키고, 여러 축을 가진 기계의 전기 인프라를 간소화합니다.

기본 라인 모듈로서, 그 작동 원칙은 수정입니다.AC를 DC로 변환하지만 DC 링크 전압을 고정 값으로 적극적으로 조절하지 않으며 (활성 라인 모듈의 특징) 비 재생성입니다.이것은 모터에서 생성되는 모든 브레이킹 에너지가 외부 브레이킹 저항 단위를 통해 분산되어야한다는 것을 의미합니다.이 설계 철학은 자주 고에너지 브레이킹이 주요 작동 모드가 아닌 응용 프로그램에 대한 견고성, 단순성 및 비용 효율성을 우선순위로 합니다.모듈의 지능은 통합 DRIVE-CLiQ 인터페이스를 통해 활용되어 중앙 SINAMICS 제어 단위 (예: CU320-2)에 의해 원활하게 구성, 모니터링 및 진단할 수 있으며 디지털 통합 드라이브 시스템 내의 스마트 구성 요소로 만들어집니다.

2.Technical 명세 및 성능 특성

6SL3335-1TE41-7AA3은 특별한 전력 등급과 전문 열 관리로 정의됩니다.380V에서 480V의 전압 범위와 50 또는 60 Hz의 주파수를 가진 표준 3상 AC 입력을 받아들입니다.주요 출력은 통상적으로 510V에서 650V DC의 범위에서 입력에 비례적으로 변화하는 전압을 가진 규제되지 않은 DC 링크입니다.정격 DC 출력 전류는 상당한 1730 A이며, 지정된 조건에서 830 kW의 연속 출력 전력 정격으로 끝납니다.

중요하고 구별적인 사양은 IP00 보호 등급입니다.이것은 모듈이 먼지나 물 침입으로부터 이이이이이이이이이이것은 모듈이 이이이것은 이이이것은 모듈이 먼지나 물 침입으로부터 이이루어지지 않는 것을 나타냅니다완전히 보호되는 제어 캐비넷 또는 환경 조건이 제어되는 전용 전기 방 안에 설치하기 위해 명시적으로 설계되었습니다.이 설계 선택은 고전력 구성 요소에 대해 일반적이며, 내장 환경 실링보다 냉각 및 서비스에 대한 방해없는 접근을 우선순위로 합니다.모듈의 성능은 정의된 환경 온도 범위 내에서 보장되며, 이러한 한계를 준수하는 것은 장기 신뢰성에 매우 중요합니다.

3.Design 철학 및 주요 엔지니어링 특징

3.1 고급 액체 냉각 시스템

이 전원 공급 모듈의 가장 뛰어난 설계 특징은 액체 냉각 회로입니다.830 kW에서 모듈 내의 전력 손실 (생성 된 열)은 전통적인 공기 냉각으로 분산될 수 없습니다.통합 액체 냉각 시스템은 순환 냉각액 (일반적으로 물-글리콜 혼합물)을 사용하여 전력 반도체 및 기타 중요한 구성 요소에서 열을 직접 흡수합니다.이 방법은 공기 냉각보다 훨씬 효율적이며, 상대적으로 소형 발자국에서 엄청난 전력을 제공하는 놀라운 높은 전력 밀도를 가능하게 합니다. 또한 음향 소음 출력을 크게 줄이고 제어 캐비넷 내부 뜨거운 공기의 재순환을 방지하여 전체 캐비넷 기후 제어를 단순화합니다.

3.2 산업용 장寿을 위한 중력 건설

무거운 산업에서 24/7 운영을 위해 만들어진 모듈은 견고한 중중무무거운 무무무거운 무무거운 중중산업에서 건축되어 있습니다.고급 전력 반도체와 높은 전기 스트레스 하에서 긴 서비스 수명을 위해 설계된 견고한 DC 링크 용량을 사용합니다.모든 전력 연결은 시멘스 설치 지침에 따라 적절한 종료 및 토크 설정을 요구하는 고전류 케이블링을 위해 설계되었습니다.설계는 냉각 연결과 상태 지표에 대한 명확한 접근을 가진 유지보수를 용이하게 합니다.

3.3 통합 안전 및 시스템 진단

전력 변환 측면에서 "기본" 분류에도 불구하고 모듈은 SINAMICS 안전 및 진단 생태계에 완전히 통합되어 있습니다.DRIVE-CLiQ를 통해 의도하지 않은 모터 작동을 방지하기 위해 제어 시스템을 통해 라우팅 할 수 있는 안전한 토크 안안전 (STO)와 같은 중요한 안전 기능을 지원합니다.운영 상태, 온도, 전기 값 및 오류 메시지에 대한 포함적인 실시간 데이터를 제공하여 예측 유지 보수를 가능하게 하고 계획치 않은 중단 시간을 최소화합니다.

4.Primary 응용 분야 및 운영 가치

이 830 kW 기본 라인 모듈은 일반용 구성 요소가 아닙니다.그것은 특정, 높은 수요의 부문에 배포됩니다.그것의 주요 응용 프로그램은 뜨거운 및 냉각 압연 공장에서 주요 롤을 운전하는 것과 같은 금속 산업 과정에서, 슬리터를 운영하거나 연속 주조 라인을 전원으로 합니다.광산 및 항구 운영에서 버광광 광광광산 및 항구 운영에서 광광산 및 항구 운영에서 버켓 광광광광광광광광 광광광광산 및 항구 운영에서 광광광광광산 및 항구 운영에서 발전기를 포함한 대규모 규모또 다른 주요 분야는 정확하고 고전력 자동차가 필요한 자동차, 항공우주 및 에너지 분야를 위한 메가 와트 클래스 테스트 벤치입니다.

운영 가치 제안은 명확합니다. 매우 신뢰할 수 있고 효율적인 중앙 집중 전원을 제공합니다.여러 개의 작은 대신 하나의 큰 효율적인 정리기를 사용함으로써 시스템 손실이 줄어들고 그리드 연결 지점에서 전력 품질이 더 잘 관리될 수 있습니다.비 재생 설계는 브레이킹 에너지가 열로 비비비비비비비 재생 가능한 설계는 브레이킹 에너지가 열으로 비비비재생 에너지로 비비비비재생 에너지가 비재생 비 프로세스 응용 프로세스 응용 프로그램의 많은 부분에서 브레이킹 이벤트는 매우 드문이거나BLM은 견고하고 입증되고 비용 최적화된 솔루션을 제공합니다.

확장 된 관점: 산업에서 고전력 액체 냉각 드라이브의 역할

1.Why 액체 냉각은 메가와트 드라이브를 위한 표준입니다

드라이브 시스템이 수백 킬로와트 이상으로 확대되면 공기 냉각은 기본적인 물리적 한계에 도달합니다.필요한 대량의 공기는 조용하고 효율적으로 움직이기 위해 실용적이지 않습니다.액체 냉각은 우수한 열 용량과 열 전도성으로 유일한 실행 가능한 옵션이 됩니다.그것은 엔지니어가 매우 높은 전력을 관리할 수 있는 발자국으로 포장할 수 있도록 해줍니다. 바닥 공간이 높은 산업 공장에서 중요한 요소입니다.이 기술은 자본 집중적인 중산업에서 기대되는 높은 성능과 신뢰성을 직접 가능하게 합니다.

2.고전류 BLM를 위한 시스템 디자인 필수

이 칼리버의 모듈을 구현하려면 신중한 시스템 엔지니어링이 필요합니다. 외부 브레이킹 유이 이 이 부속품이 아니라 전체 다운스트림 드라이브 시스템의 최대 브레이킹 전력을 처리하기 위해 크기로 설정된 필수 안전 중요한 구성 요소입니다.액체 냉각 회로는 펌프, 열교환기, 여과 및 제어를 가진 전문적으로 엔지니어링 된 하위 시스템이어야 하며, 종종 전용 냉각 스키드가 필요합니다.마찬가지로 중요한 것은 메인 연결 구성 요소 - 대형 라인 접촉기, 보호 회로 차단기 또는 신관, 그리고 가능성이 높은 연속 전류에 대해 등급 된 조화 감소 필터입니다.캐비넷 설계는 IP00 모듈에 대한 완벽한 IP54 또는 그 이상의 보호를 보장하고 냉각액 파이핑과 보조 구성 요소로 공기 흐름을 위한 장치 주변의 의무적 인 공간을 위해 충분한 공간을 제공해야합니다.

규모에서 3.Comparing 전원 모듈 건축

6SL3335-1TE41-7AA3의 전력 수준에서 기본 (BLM), 스마트 (SLM) 및 활성 라인 모듈 (ALM) 사이의 선택은 중요한 타협을 포함합니다.비교할 수 있는 스마트 라인 모듈 (SLM)은 브레이킹 에너지를 그리드로 다시 재생할 수 있는 기능을 추가하여 대규모 관성 부하의 자주 감속을 가진 응용 프로그램에서 극적인 에너지 절약을 제공합니다.그러나 초기 비용과 복잡성이 높습니다.활성 라인 모듈 (ALM)은 재생과 완벽하게 조절 된 DC 버스 전압을 모두 추가할 것입니다. 가장 역동적이고 민감한 프로세스에 이상적이지만 추가 프리미엄으로.

결정은 신청서의 업무 주기에 따라 달라집니다.안정적인 부하를 가진 연속 공정 압연 공장의 경우 SLM/ALM의 에너지 절약은 비용을 정당화하지 않을 수 있습니다.주기적 부하 또는 테스트 벤치가 지속적으로 가속화되고 브레이킹을 하는 광석 가공기의 경우 SLM / ALM의 재생 기능은 에너지 청구서를 줄이고 브레이킹 저항 유지 보수를 제거함으로써 투자에 매력적인 수익을 줄일 수 있습니다.

자주 묻는 질문(FAQ)

1.이 기본 라인 모듈을 위한 가장 중요한 보조 시스템은 무엇입니까?

가장 중요한 보조 시스템은 외부 액체 냉각 회로입니다.모듈은 매뉴얼에 명시된 대로 정확한 유량, 압력 및 냉각액의 온도를 제공하는 적절하게 작동하는 냉각 시스템이 없이는 작동할 수 없습니다.이 시스템의 실패는 손상을 방지하기 위해 모듈의 즉각적인 과열과 종료로 이어질 것입니다.

2.Can 이 830kW 단위는 다른 모터 단위의 혼합물을 공급합니까?

예, 이것은 일반적인 DC 버스 개념의 핵심 강점입니다.모듈의 830kW 전력 등급과 1730A 전류 용량은 DC 버스의 총 사용 가능한 전력을 나타냅니다.시스템 디자이너는 SINAMICS S120 모터 모듈 (예: 여러 개의 대형 200kW 시시시시 모듈과 많은 작은 책 크기 모듈)의 모든 조합을 연결할 수 있습니다. 동시에 동시에 전력 요구의 합은 BLM의 연속 등급을 초과하지 않는 한.

에너지 효율이 중요하다면 이 전력 수준에서 비 재생 BLM을 선택하십니까?

선택은 기본적으로 경제적이고 응용 프로그램에 특정합니다.이 전력 등급의 BLM과 재생 SLM/ALM 사이의 사전 비용 차이는 상당합니다.브레이킹이 매우 드문, 기간이 짧거나 브레이킹 에너지가 비교적 작은 (예를 들어, 컨베이어에서 느린 정지) 응용 프로그램에서는 재생 기술의 간단한 회복 기간은 수십 년이 될 수 있습니다.외부 저항기와 함께 BLM은 이러한 시나리오에 대한 견고하고 예측 가능하고 저렴한 솔루션을 제공합니다.

4.What IP00 등급은 캐비넷 디자인을 위해 의미합니까?

IP00 등급은 모듈을 완전히 보호되는 IP54 등급을 가진 제어 캐비IP전트 내에 설치해야합니다.이것은 산업 환경에서 일반적인 먼지와 물 스프레이에 대한 보호를 보장합니다.캐비넷 설계는 또한 모듈의 냉각 시스템에서 분산되는 열을 고려하고 유지 보수 및 냉각 공기 흐름을 다른 부품으로 지정된 공간을 제공해야합니다.

5.How 이 기본 라인 단위로 제동 에너지를 관리합니까?

브레이킹 에너지는 외부 브레이킹 유브브브브브레이킹 유브브브레이킹 에너지는 외부 브레이킹 유브브브브레이킹 단위(브브브레브레이킹 에너지는 브레모터가 감속되고 DC 버스 전압이 상승할 때, 브레이킹 단위는 자동으로 회로로 저항 은행을 전환하고, 과도한 전기 에너지를 열로 변환합니다.저항은 항상 주요 제어 캐비저저트 밖에 잘 환기 가능한 지역에 설치되어 있으며, 그들이 생성하는 강한 열으로 인해 설치됩니다.
