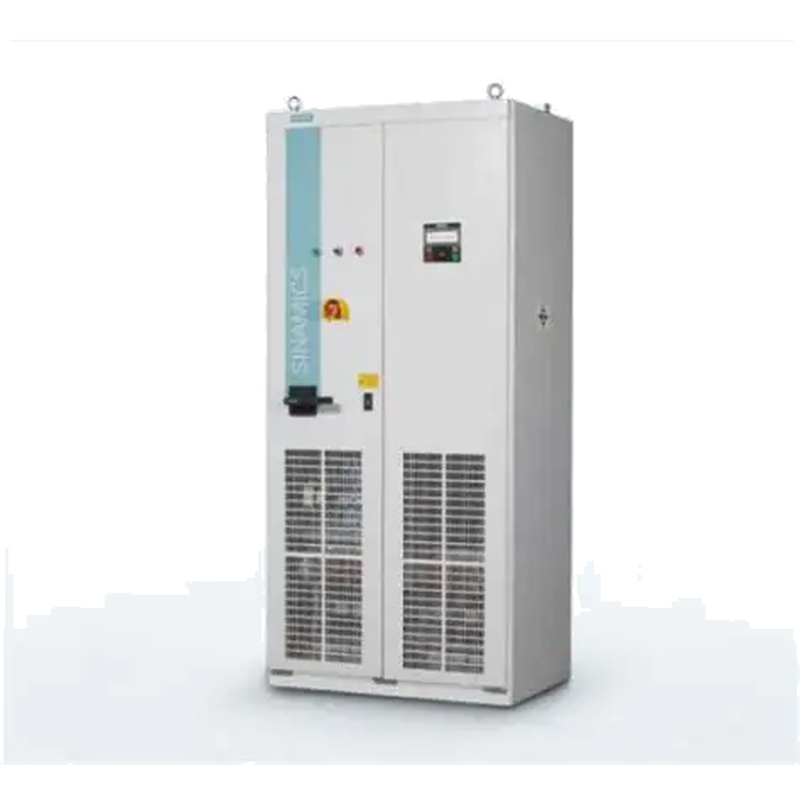

시멘스 6SL3710-7LE32-1AA3 산업 모터 통제 VFD 내각

SIEMENS 6SL3710-7LE32-1AA3 SINAMICS S150 컨버터 캐비시시시트는 고성능 산업용 VFD 캐비시시시시트 및 모터 제어 캐비시트로 시멘스 6SL3710-7LE32-7LE32-1AA3 SINAMICS S150 컨버터 캐비니트는 요구적인 산업 환경에서 견고한 변수 주파수 드라이브 (V이 AC-AC 드라이브 솔루션은 380-480 V 3상 입력에서 에너지 회복 능력을 가진 이 이 이 이 이 이 이 이 이 이 이 AC-AC 드라이브 솔루션은 통합된 CIM 및 CU320-2 컨트롤러와 통합된 CIM 및 CU320-2 컨트롤러와 통합된 통합 CIM 및 CU320-2 컨트롤러와 C3 카테고리 C3 환경에 적합한 내그것은 일반적으로 모터 제어 센터 (MCC) 아키텍처에서 무거운 가변 속도 모터 제어 및 산업 전체에서 프로세스 최적화를 위해 완전한 드라이브 캐비넷으로 사용됩니다.

소개:이 제품은 무엇이며 왜 중요한지

현대 산업 자동화에서 AC 모터 속도와 토크를 효율적이고 신뢰할 수 있게 제어하는 것은 에너지 절약, 운영 유연성 및 프로세스 정밀성에 필수적입니다.SIEMENS 6SL3710-7LE32-1AA3은 변수 주파수 변환기 (VFD)와 전력 전자 장치, 제어 모듈 및 필터링을 포함한 견고한 캐비넷 디자인을 결합하여 중요한 애플리케이션을 위한 턴키 산업용 VFD 캐비넷과 모터 제어 캐비넷으로 만듭니다.

이 제품은 SINAMICS S150 가족의 일부이며, 확장 가능한 전력 등급과 재생 기능으로 알려져 있으며, 자주 브레이킹 또는 동적 부하 조건을 가진 응용 프로그램에서 공급에 에너지 피드백을 제공합니다.CU320-2 제어 단위의 포함은 캐비넷 수준에서 직접 통합된 고급 드라이브 제어, 네트워크 연결, 진단 및 매개 변수 조정 도구를 제공합니다.

제품 개요 및 주요 기술 특징

SIEMENS SINAMICS S150 변환기 캐비66SL3710-7LE32-1AA3은 높은 신뢰성, 전력 밀도 및 구성 가능한 제어를 요구하는 산업 환경을 위해 설계되었습니다.주요 기능적 구성 요소와 특징은 다음과 같습니다.

산업용 VFD 및 모터 제어 장 사용을 위해 설계

380-480 V AC 입력에서 110 kW 출력으로 정격되어 있으며, 중형에서 대형 모터에 적합합니다.

에너지 회복을 가진 통합 에에너지 복구, 감속 또는 동적 조건에서 공급 라인에 전력을 반환함으로써 재생 브레이킹 및 에너지 절약을 가능하게 함으로써 에너전력 공급 공급 공급.

고급 드라이브 논리, 진단 및 시스템 통합을 위한 CIM (변환기 인터페이스 모듈) 및 CU320-2 제어 단위.

내장 EMC 필터 (C3 카테고리)는 소음 제어 요구 사항을 가진 산업 환경에서 전자기 호환성 요구 사항을 준수하도록 지원합니다.

전기 및 환경 호환성

세계 산업 전력 시스템에서 표준인 3 단계 380-480 V AC, 50/60 Hz 공급에 작동합니다.

필요한 경우 사인스 파 필터와 인터페이스하도록 설계되었으며 모터 출력 품질을 향상시키고 적절하게 구성된 경우 베어링 전류와 하모니크를 줄입니다.

통합 EMC 필터링 덕분에 더 높은 면역 및 배출 표준을 요구하는 환경에 적합합니다.

내장 제어 및 진단

CU320-2 단위는 시멘스 자동화 생태계와 호환되는 매개 변수, 실시간 모니터링, 오류 로그 및 네트워크 연결을 제공합니다.

시멘스 STARTER 또는 TIA 포털과 같은 도구를 사용하여 시작을 용이하게 하며 구조화된 설정 워크플로우 및 진단을 가능하게 합니다.

산업 VFD 캐비넷&모터 제어 캐비넷-유형 및 목적

응용 프로그램 특정 가치에 더 깊이 들어가기 전에,이 제품이 속하는 더 광범위한 범주를 이해하는 것이 중요합니다.

산업용 VFD 캐비넷이란 무엇입니까?

산업용 VFD 캐비넷은 변수 주파수 드라이브 시스템의 전력 변환 전자기를 보관합니다. 즉, 모터 속도를 제어하기 위해 라인 AC 전력을 변수 주파수 출력으로 변환하는 구성 요소입니다.독립 드라이브와 달리,이 캐비독독은 종종 원자기, 필터, 변압기, 회로 차단기 및 에너지 복구 단위와 같은 추가 하드웨어를 포함합니다.그들은 공간, 모듈성 및 보호가 중요한 중앙 모터 제어 룸이나 분산 된 공장 내 설치를 위해 설계되었습니다.

이 110 kW 단위를 포함한 SINAMICS S150 시리즈는 재생 작동, 통합 안전 및 고급 제어 논리를 제공하도록 구성할 수 있으며, 동적 토크 요구 사항을 가진 에너지 집중적인 응용 프로그램에 적합합니다.

모터 제어 캐비넷이란 무엇입니까?

모터 제어 캐비넷은 일반적으로 VFD뿐만 아니라 접촉기, 과부하 보호, 보조 제어 및 인간-기계 인터페이스 (HMI) 연결과 같은 모터 제어 요소를 지원합니다.이 통합은 모터 드라이브의 중앙 통제 및 진단을 가능하게 하고 현장 배선을 단순화하고 유지 보수 접근성을 향상시킵니다.

6SL3710-7LE32-1AA3 단위는 드라이브 코어와 산업용 전기 및 안전 표준을 충족시키도록 설계된 이 이 이 이 역할에 자연스럽게 적합합니다.

응용 시나리오 및 사용 사례

이 변환기 캐비넷은 정밀 모터 제어, 에너지 효율성 및 시스템 신뢰성이 가장 중요한 환경을 위해 설계되었습니다:

무거운 운송 및 재료 처리 시스템

광산, 대량 재료 및 물류와 같은 산업에서 모터는 종종 속도와 부하의 자주 변화를 경험합니다.이 모터 제어 캐비넷의 속도를 조절하고 재생 피드백을 제공하는 능력은 기계적 마모를 줄이고 감속 기간 동안 에너지 소비를 줄입니다.

공정 산업의 펌프, 압축기 및 팬

대형 원심 펌프와 압축기는 흐름 수요에 맞추고 전력 사용량을 줄이기 위해 변수 속도 제어를 이용합니다.통합 필터링과 고급 제어 논리는 또한 전기 품질을 향상시키고 모터 및 기계적 커플링의 수명을 연장합니다.

공구 기계 및 생산 라인 통합

고급 자동화 시스템(예: PLC, SCADA)과 통합되면 CU320-2 단위는 동기화된 모션 제어, 서열 논리 및 운영 처리량을 향상시키고 중단 시간을 줄이는 예측 진단을 가능하게 합니다.

설치, 시작 및 유지 보수 고려 사항

SIEMENS S150 110 kW 모델과 같은 고전력 VFD 캐비넷을 설치하고 시작하려면 신중한 계획과 실행이 필요합니다.

현장 준비: 환기 및 서비스 접근을 위한 충분한 공간을 제공합니다.산업용 VFD 캐비넷은 열을 생성하고 공기 흐름과 냉각을 허용하기 위해 위치해야합니다.

전기 통합: 필요한 경우 공급 전압 준수, 정확한 접지 및 조화 완화를 보장합니다.사인스 파 필터의 재사용과 적절한 원자기 크기는 모터 성능을 향상시키고 전기 스트레스를 줄입니다.

제어 및 네트워크 구성: 매개 변수 설정, 모터 데이터 입력 및 시행 체크 리스트를 위해 적절한 시멘스 소프트웨어 도구 (예를 들어, TIA 포털, STARTER)를 사용하십시오.

가치 제안과 경쟁력

이 모델을 선택한 고객은 다음과 같은 혜택을 누릴 수 있습니다.

재생 능력을 통한 에너지 절약은 자주 감속되는 응용 프로그램에서 특히 영향력이 있습니다.

네트워크 자동화, 고급 진단 및 원활한 확장을 지원하는 모듈식 제어 아키텍처.

내장 필터링과 견고한 하드웨어를 통해 산업용 전력 품질과 환경 조건에 적합한 준수 및 신뢰성.

자주 묻는 질문(FAQ)

1.How 드라이브 캐비넷의 재생 능력은 시스템 효율성을 개선합니까?

재생 능력은 모터가 발전기로서 작동할 때 (예를 들어 감속 또는 부하 감소 중) 공급 그리드에 에너지를 돌려주는 드라이브의 능력을 의미합니다.모터가 종종 속도를 변경하는 대규모 설치에서는 이 기능이 브레이킹 저항에서 폐기된 에너지를 줄이고 전체 전력 비용을 크게 줄일 수 있습니다.또한 공급에 대한 피드백은 캐비넷의 열 분산을 줄이고 시설에서 더 나은 에너지 사용에 기여합니다.

절약 외에도, 재생 작동은 여러 드라이브를 가진 시스템에서 더 나은 전기 안정성을 지원합니다.그것은 전력 흐름을 균형화하고 최대 부하 평가를 포함한 유틸리티 청구 시설에서 최대 수요를 줄입니다.

마지막으로, 큰 비활성을 가진 시스템에서 (예를 들어, 크레인 또는 와인더), 재생 드라이브는 갑자기 부하 변화를 줄이고 동적 스트레스를 줄이고 장비 수명을 연장함으로써 기계적 시스템을 보호합니다.

2.What 이 같은 고전력 VFD 캐비넷을 위한 주요 설치 최고의 관행은?

고전력 VFD 캐비넷을 설치할 때 환기, 접지 및 전기 통합을 처음부터 해결하는 것이 중요합니다.열 분산 및 서비스 액세스를 위해 캐비넷 주변에 공간을 제공합니다.표준 지침은 전자기 방해를 최소화하기 위해 전력과 제어 배선을 분리하는 것을 권장합니다.

전기 소음 문제를 방지하고 민감한 제어 전자 장치를 보호하기 위해 접지는 견고해야합니다.권장 케이블 크기를 사용하고 현지 전기 코드 요구 사항을 따르십시오.하모니크가 다른 장비에 영향을 미칠 수 있는 라인 원자기 또는 필터를 통합합니다.

마지막으로 제조업체가 지원하는 도구와 다음 테스트 체크리스트를 사용하여 시작하면 매개 변수 정확성, 모터 식별 및 안전 기능 (과전류 및 열 모니터링과 같은) 이 적절하게 구성되도록 보장됩니다.

3.SINAMICS S150 시리즈는 독립 드라이브와 어떻게 비교합니까?

SINAMICS S150과 같은 캐비넷 기반 시스템은 독립 드라이브보다 더 높은 전력 수준과 더 복잡한 설치를 위해 설계되었습니다.독립형 VFD는 컴컴컴독형, 낮고 중간 전력 애플리케이션에서 뛰어난 반면, 변환기 캐비넷은 모듈형 확장성, 더 나은 냉각 용량, 통합 보호 장치 및 고전력 또는 다중 모터 환경을 위한 더 쉬운 유지보수를 제공합니다.

또한 캐비넷은 종종 독립 드라이브가 부족할 수 있는 고급 필터링 및 재생 옵션을 포함합니다.이것은 엄격한 전력 품질 요구 사항이나 에너지 효율 목표를 가진 시설에 더 적합합니다.

4.Can 이 드라이브 캐비넷은 자동화 시스템과 통합합니까?

예, CU320-2 제어 단위의 포함은 시멘스 PLC, SCADA 시스템 및 제조 및 가공 공장에서 일반적으로 사용되는 네트워크 프로토콜과 같은 산업 자동화 플랫폼과 연결을 가능하게 합니다.진단을 위한 고급 제어 논리, 매개 변수 공유 및 원격 접근은 지원됩니다.통합은 중앙 집중 모니터링을 용이하게 하고 처리량을 향상시키고 예정되지 않은 중단시간을 줄이는 최적화된 제어 전략을 가능하게 합니다.

5.What 안전 및 준수 특징은 산업 VFD 내각에서 중요합니까?

안전과 준수는 적절한 안안클로저 등급과 전기 위험으로부터 보호로부터 시작됩니다.이 같은 산업 VFD 캐비넷은 패널, 인터로크 및 필터링으로 디자인되어 높은 소음 또는 방해를 가진 시설에서 중요한 카테고리 C3 환경에 적합한 EMC 표준을 충족합니다.

내부 회로는 과전류 보호, 단회로 차단기 및 열 모니터링을 포함해야합니다. 비상 정지와 안전 인터로크는 사이트 안전 표준에 따라 통합되어야합니다.시작할 때, 지역 규정 및 감사 요구 사항을 준수하기 위해 모든 보호 기능과 문서 테스트를 확인하십시오.
