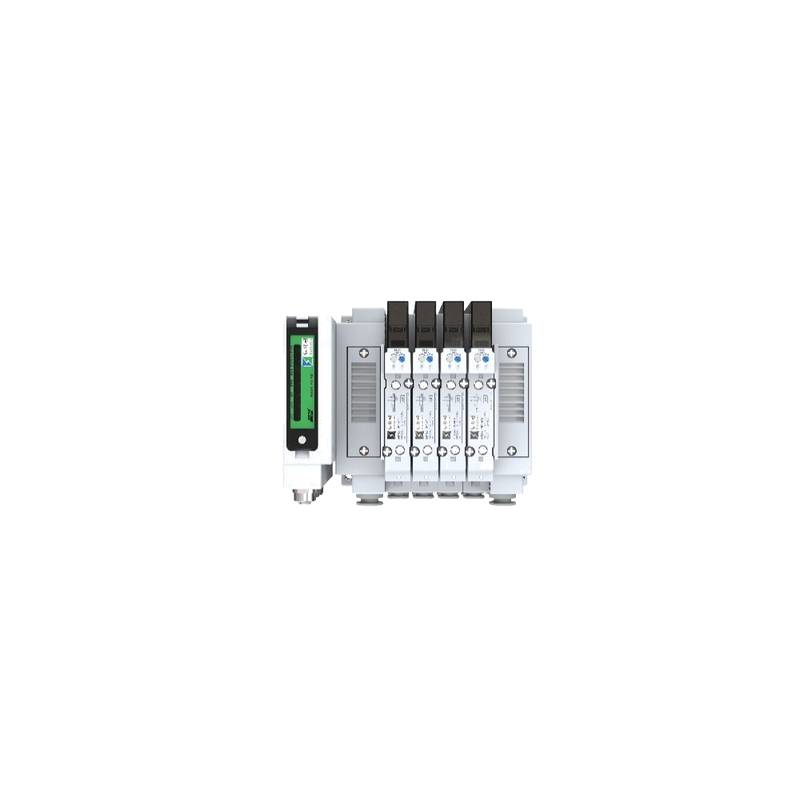

HollySys HSSV 공압 밸브 아일랜드 Profinet 원격 I/O 모듈

Profinet(PROFINET) 원격 IO(I/O) 모듈이 장착된 HollySys HSSV 공압 밸브 아일랜드는 자동화 기계를 위한 모듈식 공압 제어를 제공합니다. 이 시스템은 배선 복잡성을 최소화하는 동시에 안정적인 필드 통신을 보장합니다.

현대 산업 자동화는 복잡한 기계 전반에 걸쳐 높은 통합성과 안정적인 데이터 교환을 요구합니다. 기존의 개별 공압 배선 설정은 다축 공압 어레이에서 높은 유지보수 오버헤드와 문제 해결 지연을 초래하는 경우가 많습니다. HSSV 시리즈는 분산형 버스 통신과 고밀도 밸브 통합을 결합하여 이러한 병목 현상을 해결합니다. 엔지니어는 이 아키텍처를 배포하여 제어반 디자인을 간소화하고 설치 공간을 줄일 수 있습니다. 이 시스템은 필드버스 커플러를 통해 명령 신호를 빠르게 처리하여, 분산된 공압 노드 전반의 명령-작동 지연을 최소화합니다.

기술 사양

통신 거리: 100 m @ Profinet(PROFINET)

어댑터 전원 공급 장치: 24 VDC @ 2.2 A

솔레노이드 밸브 전원 공급 장치: 24 VDC @ 2 A

허용 전압 변동: ± 10% @ 정격 전압

외클로저 보호 등급: IP67 @ 표준 작동

통신 오류 출력 상태: HOLD/OFF/SUB @ 신호 손실

최대 입력/출력 바이트: 5/4 @ Profinet(PROFINET) 프로토콜

어댑터 내장 출력 포인트: 32 @ NPN 형식

전원 보호: 단락 및 역극성 보호 @ 24 VDC

작동 매체: 5 μm 여과된 압축 공기 @ 청정 환경

공압 연결 유형: 5포트 서브베이스 장착 @ 매니폴드 어셈블리

전기 연결 유형: 4핀 수형 플러그 @ 퀵 커넥트

파일럿 유형: 내부 파일럿 @ 시스템 압력

Cv 값 P to A/B: 0.42 @ 유량 계산

Cv 값 A to R/B to S: 0.48 @ 배기 계산

코일 정격 전압: 24 VDC @ 정격 작동

허용 작동 전압: ± 10% @ 24 VDC

소비 전력: 0.6 W @ 단일 코일

작동 압력 범위: 0.15 - 0.7 MPa @ 압축 공기 공급

수동 조작: 푸시 앤 턴 락킹 스크드라이버 유형 @ 유지보수

최대 작동 주파수: 5 HZ @ 연속 사이클링

윤활: 불필요 @ 오일 프리 작동

장착 방법: M3 나사 연결 @ 메인 매니폴드 본체

작동 온도: -10 - +60 °C @ 산업 환경

시스템 통합 및 하드웨어 설정

HSSV 시스템을 배포하려면 주 공압 공급 장치와 버스 라인을 터미널 어댑터에 연결해야 합니다. 이 모듈은 전기 연결을 위해 표준 4핀 수형 플러그를 사용하며, 간소화된 1개 전원선 및 2개 통신선 구성을 활용합니다. 이 레이아웃은 제어반 내부의 물리적 혼잡을 줄여줍니다. 고EMI 환경에서 신호 무결성을 유지하려면 Profinet(PROFINET) 통신에 차폐된 연선 케이블을 사용해야 합니다. DIN 레일과 하우징을 올바르게 접지하면 그라운드 루프가 제거되고 과도 전압 스파이크로부터 내부 로직 회로가 보호됩니다.

신뢰성 및 환경 내구성

이 하드웨어는 IP67 등급을 특징으로 하며, 먼지 유입 및 일시적인 침수로부터 내부 부품을 보호합니다. 통합 소음기와 스냅핏 튜빙 커넥터는 공압 조립을 단순화하는 동시에 고사이클 작동 중 누출을 방지합니다. 고급 내부 진단 기능은 코일 단락, 단선, 저전압 및 과전압 상태를 모니터링합니다. 저전력 솔레노이드 코일은 0.6 W만 소비하므로 밀폐된 공간 내부의 열 축적이 줄어듭니다. 이러한 엔지니어링 조치를 통해 정격 조건에서 밸브의 작동 수명이 최대 80,000,000 사이클까지 연장됩니다.

선택 지침 및 대체 옵션

올바른 밸브 아일랜드 구성을 선택하려면 필요한 유량, I/O 포인트 수, 통신 프로토콜을 평가해야 합니다. Beijing Zhongping Technology(北京众平科技股份有限公司)는 HSSV 시리즈의 로컬 재고를 유지하고 있으며, 교차 참조 선택 및 시스템 구성을 위한 기술 지원을 제공합니다. 엔지니어는 외부 wiring을 수정하지 않고도 하단 삽입 설계를 통해 개별 밸브를 추가하거나 제거하여 매니폴드를 확장할 수 있습니다. 서로 다른 네트워크 토폴로지를 요구하는 응용 분야의 경우, EtherCAT 변형과 같은 대체 모듈을 기존 공압 인프라에 원활하게 통합할 수 있습니다.

자주 묻는 질문(FAQ)

1. Beijing Zhongping Technology(北京众平科技股份有限公司)에서의 일반적인 납기는 어떻게 됩니까?

표준 구성은 즉시 발송을 위해 로컬 재고에서 제공되며, 맞춤형 매니폴드 어셈블리는 일반적으로 영업일 기준 3~5일 이내에 출고됩니다.

2. 이러한 밸브 아일랜드 모듈에는 어떤 보증이 적용됩니까?

이 제품은 자재 결함 및 공장 제조 불량을 다루는 포괄적인 12개월 제조업체 보증을 지원합니다.

3. 전체 매니폴드를 해체하지 않고 개별 밸브를 교체할 수 있습니까?

예. 하단 삽입 밸브 설계를 통해 기술자는 기본 배선이나 주 공압 라인을 변경하지 않고도 개별 솔레노이드 밸브를 추가, 제거 또는 교체할 수 있습니다.

4. 모듈에 내장된 진단 기능은 무엇입니까?

이 시스템은 코일 단락 감지, 단선 모니터링, 통신 오류 알림 및 사이클 수명 통계를 포함한 8가지 진단 기능을 지원합니다.

5. 낮은 전력 소비는 시스템 설계에 어떤 이점을 제공합니까?

각 코일은 0.6 W로 작동하므로 열 출력이 줄어들고, 긴 케이블 런에서 전압 강하 문제의 위험 없이 전원 공급 장치가 더 낮은 용량으로 실행될 수 있습니다.

6. 압축 공기 공급에 필요한 여과 수준은 무엇입니까?

이 시스템은 미립자 오염을 방지하고 공압 밸브 내에서 부드러운 스풀 이동을 보장하기 위해 5 μm로 여과된 압축 공기가 필요합니다.

7. 공압 밸브에 외부 윤활이 필요합니까?

아니오. 내부 부품은 사전 윤활 처되어 있으며 건조하거나 윤활되지 않은 압축 공기로 유지보수 없이 작동하도록 설계되었습니다.

8. HSSV 시리즈에서 지원하는 통신 프로토콜은 무엇입니까?

이 어댑터 시리즈는 PROFINET 및 EtherCAT을 포함한 여러 산업용 프로토콜을 지원하여 다양한 자동화 네트워크 환경을 충족합니다.

9. 매니폴드는 전기적 오배선으로부터 어떻게 보호됩니까?

이 시스템은 설치 오류 중 하드웨어 손상을 방지하기 위해 전원 및 신호 인터페이스 모두에 내장된 단락 보호 및 역극성 보호를 통합합니다.

10. 솔레노이드 밸브의 최대 작동 주파수는 얼마입니까?

이 밸브는 최대 5 Hz의 작동 주파수를 지원하므로 고속 선별 및 반복 작동 작업에 적합합니다.
