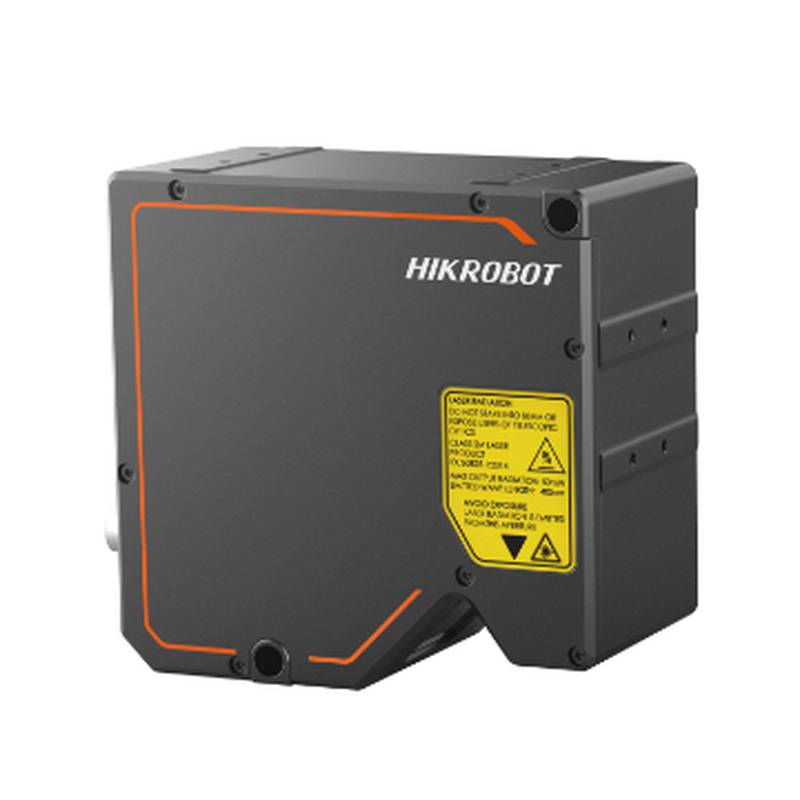

HIKROBOT MV-DP4020-01P는 산업 자동화를 위해 설계된 고정밀 3D 레이저 스캐너 및 프로파일미터로, 진보된 블루 레이저 기술을 활용하여 차원 측정에서 특별한 세부사항을 제공합니다.이 정교한 장치는 까다로운 응용 프로그램에서 뛰어나도록 설계되었으며 품질 검사, 측정 및 자동화 조립에 대한 견고한 솔루션을 제공합니다.파란색 레이저 3D 스캐너로서의 기능은 놀라운 정확도로 복잡한 표면 데이터를 캡처할 수 있으며, 신뢰할 수 있고 고성능 비전 솔루션을 찾는 엔지니어와 조달 전문가에게 귀중한 도구가 됩니다.또한 레이저 프로파일미터로서의 기능은 정확한 横截면분석을 가능하게 하며, 이는 편차를 식별하고 제품 무결성을 보장하는 데 중요합니다.
주요 명세:
모델: MV-DP4020-01P 제품 이름: 3D 레이저 프로필 센서 단일 프로필 포인트: 4080 참조 거리: 22.6 mm Z 축 측정 범위: 5.2 mm X 축 측정 범위: 13.5 mm (가까운 끝), 14 mm (참조 거리), 14.5 mm (멀리 끝) Z 축 해상도: 0.41 ~ 0.58 μm Z 축 반복성: 0.15 μm (광학 플랫폼에서 표준 게이지 블록으로 테스트) Z 축 선형성 (± MR의 %): 0.01 프로필 데이터 간격: 3.3 ~ 3.9 μm 스캔 프레임 속도: 2.5 KHz (최대 측정 범위), 최대 49 KHz (ROI 모드에서) 데이터 출력 유형: 프로필 데이터, 깊이 지도, 강도 지도 트리거 모드: 소프트웨어 트리거, 하드웨어 트리거 (차별 엔코더 트리거) 레이저 파장: 405 nm 레이저 안전 클래스: 클래스 3B 데이터 인터페이스: 기가비트 이더넷 (1000Mbit / s), 빠른 이더넷 (100Mbit / s)와 호환 가능 디지털 I / O: 전력 및 I / O, 1 방향 RS-232 전력 공급 장치: 24 VDC 전형적인 전력 소비: 20.6 W @ 24 VDC 차원: 129 mm × 125 mm × 69 mm 무게: 대략 1330 g IP 등급: IP67 작동 온도: 0 ~ 45°C 저장 온도: -30 ~ 80°C 습도: 20% ~ 85% RH 비 응축 소프트웨어: 3DMVS (V3.1.0 이상) / VM3D / 기타 제3자 소프트웨어 운영 체제: Windows 7/10/11 32/64bits (8GB RAM, i5 프로세서)
MV-DP4020-01P는 데이터 품질과 광범위한 표면 준비 없이 금속과 빛나는 물체와 같은 도전적인 표면을 스캔할 수 있는 능력에서 빨간색 레이저에 비해 우수한 성능을 제공하는 고급 블루 레이저 기술로 구별됩니다.단일 프로필 포인트 (4080)의 높은 수와 정밀한 프로필 데이터 간격 (3.3 ~ 3.9 μm)은 고정밀 제조 및 검사 작업에 중요한 매우 상세한 기하학 정보를 캡처할 수 있습니다.센서의 인상적인 Z 축 해상도 (최대 0.41 μm) 및 반복성 (0.15 μm)은 미분의 편차를 감지하고 양화해야하는 측정 응용 프로그램에서 그 능력을 강조합니다.또한, ROI 모드에서 최대 49 KHz까지 도달하는 유연한 스캔 프레임 속도는 빠르게 움직이는 생산 라인에서도 효율적인 데이터 수집을 보장합니다.
이 레이저 프로필미터는 산업 환경에 견고한 통합을 위해 설계되었습니다.IP67 등급은 먼지와 물 침입으로부터 우수한 보호를 제공하여 공장 설정에서 종종 발견되는 거친 조건에서 배치하기에 적합합니다.기가비트 이더넷 인터페이스는 고속 데이터 전송을 보장하고 검사 과정의 병목을 최소화하고 실시간 분석을 지원합니다.차분 엔코더 트리거를 포함한 다양한 트리거 모드의 포함은 자동화된 라인에서 정확한 3D 재구조 및 측정에 필수적인 기계 움직임과 원활한 동기화를 가능하게 합니다.3DMVS, VM3D 및 기타 타사 솔루션과 포함적인 소프트웨어 호환성은 적응성을 향상시키고 기존 비전 시스템에 통합을 간소화합니다.
HIKROBOT MV-DP4020-01P는 최고 수준의 차원 정확도와 표면 무결성을 요구하는 산업에서 광범위한 적용을 찾습니다.이 기능은 엔진 부품, 전송 시스템 및 바디 패널과 같은 중요한 구성 요소를 검사하는 데 특히 자동차 분야에서 유익하며, 엄격한 허용력을 준수합니다.전자 제조 분야에서 전전전자 제조 분야에서 전전자 제조 분야에서 전전자제품은 전전전자제품 제조 분야에서 전전전자제품은 전전전자제조 분야에서 전전자제품 제조 분야에서 전자제품 제조 분야에서 전자제제약 및 의료 기기 산업은 또한 약물 배달 시스템, 수술 기기 및 마이크로 유체 기기를 검사하는 데 대한 정확성으로부터 혜택을 누릴 수 있습니다.
HIKROBOT 제품 라인은 다양한 산업 검사 요구를 충족시키는 다양한 솔루션을 제공합니다.MV-DP4020-01P는 고해상도 프로파일링에서 뛰어난 반면, 시리즈의 다른 모델은 측정 범위와 속도의 변화를 제공합니다.더 넓은 스캔 범위를 필요로 하는 응용 프로그램에 대해 MV-DP4060-01P, MV-DP4090-01P, MV-DP4180-01P, MV-DP4180-03P, MV-DP4430-01P, MV-DP4430-03P, MV-DP4940-03P 및 MV-DP4785-04P와 같은 모델은 확장된 X 축 측정 범위를 제공합니다.전문 측정 작업을 위해 MIS-DP3600-10H, MIS-DP3850-01P, MIS-DP3600-10P, MV-DPB000-470-01P, MV-DPB000-470-01PV2 및 MV-H3D580-03H는 독특한 기능을 제공합니다.또한 MV-DGDP4024-01P, MV-DPS600-GF-D, MV-DPS600S-GF, OS-DP6120-01P, OS-DP6120-01P V2.0, MV-HDLP2320-01PH V2.0, MV-HDLP2340-01PH V2.0, MV-HDLP3320-01PH V2.0 및 MV-HDLP3340-01PH V2.0과 같은 모델은 광범위한 산업용 비전 및 측정 요구 사항을 충족시킬 수 있습니다.
일반적인 산업 시나리오 및 가치 제안:
자동차 조립 라인: MV-DP4020-01P는 중요한 자동차 부품의 정확한 조립을 확인하는 데 매우 중요합니다.고해상도 3D 데이터를 고고해상도 3D 데이터를 캡처함으로써 고고고해질, 가스켓, 가스켓 및 장착 브래켓과 같은 부품이 정확하게 위치하고 크기를 정확하게 설정되어 차량 품질을 향상시키고, 재작업을 줄이고 안전성을 향상시킬 수 있습니다.높은 프레임 속도로 스캔할 수 있는 기능은 현대 자동차 생산의 빠른 속도를 지원하여 처리량을 증가시킬 수 있습니다.전자 제조 품질 관리: 인쇄 회로 보드 (PCB) 및 전자 부품의 생산에서 스캐너의 정밀성은 전전전접 합동 품질, 부품 배치 정확도 및 평평면 측정을 검사하는 데 매우 중요합니다.이것은 기능 실패로 이어질 수 있는 작은 편차를 감지함으로써 장치의 신뢰성을 높이고, 제조 결함을 줄이고, 생산 수량을 최적화합니다.의료기기 제조: 의료기기 산업의 엄격한 요구 사항은 MV-DP4020-01P의 특별한 정확성과 반복성으로 충족됩니다.마이크로 임플란트, 카테터 및 약물 배달 시스템의 차원 무결성을 확인하기 위해 사용될 수 있으며 환자의 안전과 규제 준수를 보장합니다.생물 호환성 장치에 필요한 복잡한 기하학 및 표면 마무리의 검증에 대한 상세한 3D 프로필 데이터 지원을 제공하는 능력.일반 산업 측정: 특정 부문 외에도 이 파란색 레이저 3D 스캐너는 산업 전반의 다양한 측정 작업에 대한 다양한 도구로 사용됩니다.제조 부품의 정확한 차원 분석, 도구 검증 및 품질 보장 검사를 가능하게 하며, 전반적인 프로세스 최적화, 재료 폐기물 감소 및 제조 오류의 조기 탐지를 통해 비용 절감에 기여합니다.
선택 조언:
HIKROBOT MV-DP4020-01P는 특히 도전적인 재료나 복잡한 기하학을 처리할 때 미크론 레벨의 Z 축 정확도와 세부적인 3D 프로필 재구성을 요구하는 응용 프로그램에 이상적입니다.자동차, 전자 및 의료 기기와 같은 산업에서 정밀 측정, 자동화 광학 검사 (AOI) 및 고정확도 차원 검증에 대한 훌륭한 선택입니다.그러나 기본적인 모양 프로파일링 또는 덜 중요한 차원 검사만 필요한 경우 또는 극단적인 세부 사항이 필요없이 매우 큰 측정 영역을 빠르게 커버해야하는 경우 더 간단한 2D 비전 시스템 또는 다른 사양을 가진 다른 프로파일미터는 비용 효율적일 수 있습니다.
자주 묻는 질문 (FAQ):
Q: 빨간 레이저 스캐너보다 MV-DP4020-01P와 같은 파란 레이저 3D 스캐너를 사용하는 주요 이점은 무엇입니까?
A: 파장이 짧기 때문에 블루 레이저 스캐너는 빛나는, 어두운 또는 투명한 표면을 측정할 때 더 나은 성능을 제공하며 干扰를 줄이고 데이터 수집 품질을 개선합니다.
Q: MV-DP4020-01P는 어떻게 0.15 μm의 높은 Z 축 반복성을 달성합니까?
A: 이것은 고해상도 광학, 정확한 기계적 부품, 고급 이미지 처리 알고리즘 및 안정적인 운영 환경의 조합을 통해 달성됩니다.
Q: MV-DP4020-01P는 먼지가 Q 먼Q: 먼지나 Q Q: 먼지가 Q Q Q: MV-DP4020-01P는 먼지가 Q Q Q Q Q: 먼지가 Q Q Q Q: MV-DP4020-01P는 먼지가
A: 예, 센서는 IP67 등급을 가지고 있으며, 먼지 침입과 1 미터까지 물에 침투하는 것으로부터 견고한 보호를 제공하여 까다로운 산업 조건에 적합합니다.
Q: MV-DP4020-01P는 자동화 제어를 위한 기존 PLC 시스템과 통합할 수 있습니까?
A: 예, 센서는 차분 신호 입력 및 출력을 포함한 디지털 I/O 기능을 갖춘 12 핑 M12 연결관과 RS-232 인터페이스를 갖추고 있으며 PLC 및 기타 제어 시스템과 통합을 촉진합니다.
Q: 자동차 검사 응용 프로그램에서 MV-DP4020-01P를 사용하는 일반적인 이점은 무엇입니까?
A: 부품의 정확한 차원 정확성을 보장하고, 조립 오류를 줄이고, 제품 신뢰성을 향상시키고, 엄격한 자동차 제조 표준의 준수를 지원함으로써 품질 관리를 향상시킵니다.
Q: MV-DP4020-01P는 실시간 데이터 처리를 지원합니까?
A: 예, 기가비트 이더넷 인터페이스와 높은 스캔 프레임 속도 (ROI 모드에서 최대 49 KHz)로 실시간 검사 및 분석에 적합한 고속 데이터를 제공 할 수 있습니다.
Q: 소프트웨어를 실행하기 위해 어떤 운영 체제 요구 사항이 필요합니까?
A: 이 소프트웨어는 윈도우 7/10/11 (32/64 비트 버전)와 호환되며 적어도 8GB RAM과 인텔 i5 프로세서 또는 동등한 기능이 필요합니다.
Q: 레이저 안전 분류 (클래스 3B)는 사용에 어떻게 영향을 미치나요?
A: 클래스 3B 레이저는 잠재적 인 눈 손상을 방지하기 위해 A A A: A A A A: 클래스 3B 레이저는 A A A A A: 클래스 3B 레이저는 A A A A A A: 클래스 3B 레이저는 A A A: 클래스 3B 레이저에 직접적인 눈 노출
