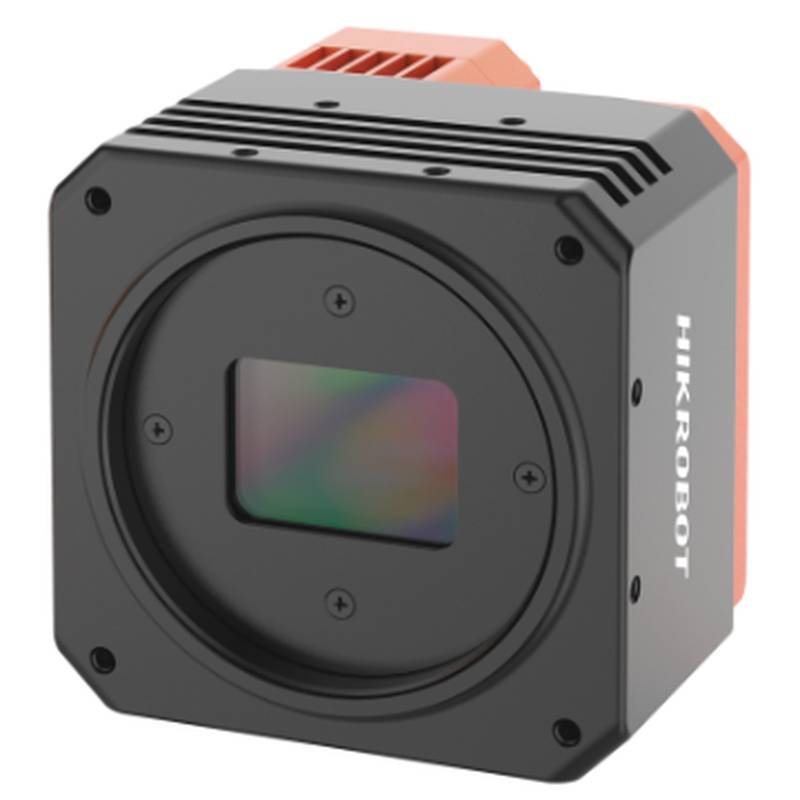

HIKROBOT MV-HY5000-00W-CMN 50MP 10GigE 고해상도 산업용 카메라는 초고화질 이미징과 대규모 데이터 처리량을 제공하여 고속 자동화 생산 라인에서 모션 블러를 제거합니다. 까다로운 머신 비전 시스템에 통합되는 이 고해상도 산업용 카메라는 넓은 검사 영역에서 서브픽셀 측정 정확도와 결함 없는 결함 검출을 보장합니다.
고속 자동화 제조 공정에서는 초미세 결함 검출을 위해 다중 카메라 구성을 배포할 때 심각한 대역폭 병목 현상과 프레임 레이트 제한에 종종 직면합니다. 기존 인터페이스는 대형 포맷 이미지 캡처 중에 패킷을 누락하거나 지연을 유발하여 예기치 않은 라인 중단 및 품질 관리 저하로 이어지는 경우가 많습니다. 이 10gige 카메라는 고해상도 50메가픽셀 CMOS 센서와 네이티브 10GigE 전송 인터페이스를 결합하여 이러한 시스템적 과제를 해결하며, 표준 CAT6A 네트워크 인프라를 통해 비압축 고속 데이터 전송을 가능하게 합니다. 글로벌 셔터 아키텍처는 기하학적 왜곡 없이 빠르게 움직이는 타겟을 고정하며, 고급 온보드 이미지 처리 파이프라인은 호스트 전송 전에 신호 대 잡음비를 최적화합니다. 산업 자동화 엔지니어들은 전자 제조, 평판 디스플레이 테스트, 고정밀 측정 응용 분야에서 안정적이고 지속적인 서브 마이크론 검사를 달성하기 위해 이 장치를 배포합니다.
기술 사양
해상도: 7920 x 6004 @ 전체 해상도
센서 유형: CMOS, 글로벌 셔터
센서 크기: 3.5인치
픽셀 크기: 3.2 um x 3.2 um
프레임 레이트: 30.0 fps @ 전체 해상도
데이터 인터페이스: 10GigE
렌즈 마운트: M58 마운트
모노/컬러: 모노크롬
다이나믹 레인지: 71.0 dB
SNR: 40.0 dB
노출 시간: 16 us - 10 sec
전원 공급 장치: 24 VDC ± 10%
소비 전력: 12.5 W @ 24 VDC
작동 온도: 0°C - 50°C
보관 온도: -30°C - 70°C
습도: 20% - 80% RH 비응축
IP 등급: IP30
크기: 90.0 mm x 90.0 mm x 60.0 mm
중량: 750.0 g
시스템 통합 및 하드웨어 설정
이 카메라는 표준화된 M58 광학 마운팅 나사산과 하우징 베이스의 정밀 가공된 기계적 마운팅 홀을 갖추고 있어 산업용 브래킷, 머신 비전 프레임 또는 로봇 엔드 이펙터에 단단히 부착할 수 있습니다. 전원 및 제어 신호는 견고한 Hirose 12핀 커넥터를 통해 인터페이스되며, 외부 트리거 입력, 스트로브 출력 신호 및 기본 24 VDC 전원 공급 장치에 대한 안전한 연결을 제공합니다. 엔지니어는 전기적 과도 현상으로 인해 내부 부품이 손상되는 것을 방지하기 위해 전원 입력과 광격리 트리거 라인을 일치시켜 핀아웃을 정확하게 구성해야 합니다.
전기 제어반 내부의 올바른 케이블 라우팅은 고-EMI 산업 환경에서 신호 무결성을 유지하는 데 매우 중요합니다. 설치자는 10GigE 인터페이스용 이중 차폐 CAT6A 또는 CAT7 이더넷 케이블을 사용해야 하며, 전자기 간섭을 완화하기 위해 고전압 모터 드라이브 및 전력 인버터에서 떨어진 별도의 와이어 덕트를 통해 라우팅해야 합니다. 케이블 배선은 지속적인 동적 움직임이나 진동을 흡수하기 위해 카메라 커넥터 근처에 기계적 응력 완화 브래킷을 통합해야 합니다. 또한, 접지 루프를 제거하고 잠재적인 정전기 방전 축적을 방지하기 위해 카메라 하우징이 기계 접지에 단단히 본딩되어 있는지 확인하십시오.
신뢰성 및 환경 내구성
연중무휴 24시간 연속 작동을 위해 설계된 이 카메라는 0°C ~ 50°C의 주변 온도 범위 내에서 안정적으로 작동하며 내부 응축 없이 최대 80%의 상대 습도 수준을 처리합니다. 견고한 알루미늄 합금 인클로저는 IP30 보호 등급을 제공하며 효율적인 열 Conductor 역할을 하여 센서 보드에서 내부 열을 발산하여 최적의 암전류 성능을 유지합니다. 광학적 저하를 방지하기 위해 전면 유리 필터는 먼지 유입을 차단하고, 내부 전자 필터링 메커니즘은 전원 공급 장치 리플과 고주파 전자기 노이즈를 억제합니다.
정기적인 예방 유지보수는 지속적인 작동 수명을 보장하고 생산 환경에서 예기치 않은 가동 중단을 방지합니다. 기술자는 보풀이 없는 극세사 광학 청소용 천과 특수 이소프로필 알코올을 사용하여 광학 전면 유리와 센서 창을 주기적으로 검사하여 축적된 먼지 입자나 오일 얼룩을 제거해야 합니다. 케이블 자켓과 커넥터 잠금 나사는 기계적 마모, 마모 또는 느슨한 단자 안착 흔적이 있는지 매월 검사해야 합니다. 표준 공장 운영 조건과 권장 열 관리 지침을 준수하는 경우, 이 장치는 50,000시간을 초과하는 예상 평균 고장 간격(MTBF)을 달성합니다.
선택 지침 및 대체 옵션
이 50메가픽셀 고해상도 산업용 카메라를 선택하려면 특정 검사 공차에 맞추기 위해 필요한 공간 해상도, 작동 거리 및 광학 시야를 주의 깊게 계산해야 합니다. 엔지니어는 적절한 M58 렌즈를 통해 적절한 광학 배율을 보장하기 위해 3.2 um 픽셀 피치에 대비하여 대상 결함 크기를 평가해야 합니다. 응용 프로그램 요구 사항에 따라 더 작은 관심 영역에서 더 높은 프레임 레이트가 필요하거나, 반대로 환경 제약으로 인해 GigE 또는 USB3 인터페이스가 있는 더 작은 폼 팩터가 필요한 경우, 시스템 설계자는 제조업체 제품 포트폴리오 내의 대체 모델을 평가할 수 있습니다.
예기치 않은 공급망 중단 또는 긴급한 프로젝트 일정을 탐색할 때 Beijing Zhongping Technology는 포괄적인 기술 지원과 로컬 인벤토리 액세스를 제공하여 프로젝트 일정을 유지합니다. 경험 많은 응용 엔지니어링 팀은 광학, 전기 및 통신 매개변수에 대한 철저한 상호 참조 분석을 수행하여 로컬 재고에서 완벽하게 호환되는 대체 모델을 공급합니다. 이러한 빠른 평가 및 교체 기능은 중요한 배포 단계에서 비용이 많이 드는 기계적 재설계 또는 소프트웨어 프로토콜 수정의 필요성을 없애줍니다.
공급망 제약으로 인해 프로젝트 일정이 위협받을 때 Beijing Zhongping Technology는 원활한 프로젝트 실행을 지원하기 위해 원본 자동화 부품의 대응력 있는 재고를 유지합니다. 기술 지원 전문가는 엔지니어링 팀이 직접 상호 참조 및 성능 검증을 수행하도록 지원하여 대체 하드웨어 구성이 시스템 재설계 없이 기존 머신 아키텍처에 드롭인되도록 보장합니다.
자주 묻는 질문(FAQ)
1. 이 카메라 모델의 현재 로컬 재고 가용성 및 예상 배송 일정은 어떻게 되나요?
Beijing Zhongping Technology는 이 모델에 대해 즉시 배송 가능한 로컬 재고를 유지하여 프로젝트 대기 시간을 최소화하기 위해 당일 또는 익일 발송을 가능하게 합니다.
2. 제품 보증 조건과 RMA 반품 절차는 어떻게 되나요?
이 장치는 포괄적인 12개월 제조업체 보증이 제공되며, Beijing Zhongping Technology를 통해 관리되는 로컬 출하 전 품질 검사 및 간소화된 RMA 교체 프로세스로 지원됩니다.
3.필요한 작동 전압 및 소비 전력 한계는 무엇입니까?
전원 입력: 24 VDC ± 10%, 최대 소비 전력 12.5 W @ 24 VDC.
4. 인터페이스에서 지원하는 네트워크 프로토콜과 전송 속도는 무엇입니까?
데이터 전송: 표준 CAT6A 네트워크 케이블을 통한 고속 비압축 데이터 전송을 지원하는 10GigE 프로토콜.
5. 환경 한계 및 침입 보호 등급은 무엇입니까?
작동 온도: 0°C - 50°C, 습도: 20% - 80% RH 비응축, IP30 인클로저 등급.
6. 하우징의 물리적 치수 및 마운팅 사양은 무엇입니까?
크기: 90.0 mm x 90.0 mm x 60.0 mm, 무게 750.0 g, M58 렌즈 마운트 및 표준 나사형 베이스 마운팅 홀 사용.
7. 최적의 성능을 위한 권장 유지보수 절차는 무엇입니까?
극세사 와이프로 광학 유리를 주기적으로 검사 및 청소하고, 케이블 자켓 무결성을 확인하고, 매월 단자 나사 조임 상태를 확인하십시오.
8. 카메라가 타사 머신 비전 소프트웨어 개발 키트와 어떻게 통합됩니까?
소프트웨어 통합: 표준 GenICam 및 GigE Vision 호환 소프트웨어 개발 키트 및 타사 비전 라이브러리와 완벽하게 호환됩니다.
