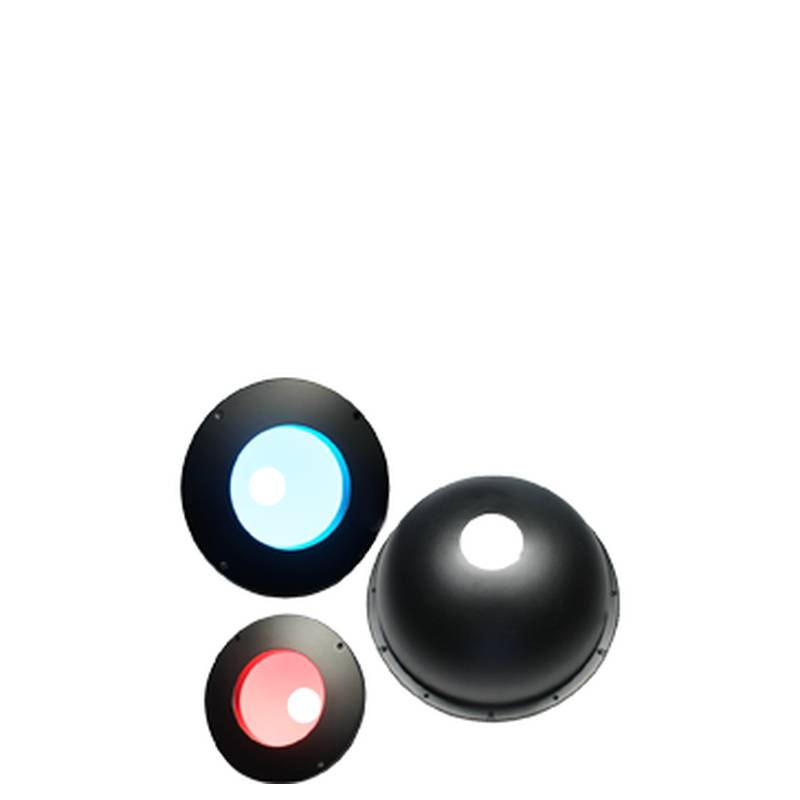

HIKROBOT MV-LGSS-116-W LED 산업용 조명은 고속 자동 검사 라인에서 광학적 그림자와 이미지 깜빡임을 없애기 위해 고대비의 균일한 조명을 제공합니다. 고밀도 표면 실장 LED 어레이와 최적화된 알루미늄 방열판을 탑재하여, 연중무휴 24시간 연속 생산 주기에 걸쳐 일정한 광속을 유지합니다.
고속 자동 광학 검사는 표면 반사의 불균일성, LED 열화, 그리고 주변 조명의 변동으로 인해 종종 실패하게 됩니다. 이러한 광학적 불일치는 오검출 경보를 유발하고, 문자 인식을 왜곡하며, 연속 작동 중 불필요한 카메라 재보정을 강제합니다.
MV-LGSS-116-W는 표면 실장 LED 어레이와 정밀한 정전류 구동 회로를 결합하여 이러한 병목 현상을 해결합니다. 고속 CMOS 글로벌 셔터 카메라와 동기화될 때, 이 조명 아키텍처는 모션 아티팩트나 롤링 셔터 왜곡 없이 빠르게 움직이는 타겟을 포착합니다.
기술 사양
부품 번호:MV-LGSS-116-W Ambient
조명 색상:White Standard Operation
입력 전압:24 VDC±10% Rated Load
소비 전력:15.0 W 24 VDC
제어 인터페이스:Trigger/Continuous Mode Digital IO
조명 강도:12,000 lux Working Distance 100 mm
작동 온도 범위:0°C-50°C Free Air Convection
보관 온도 범위:-20°C-70°C Non-Condensing
IP 보호 등급:IP54 Installed Condition
크기:116 mm x 116 mm x 35 mm Overall Chassis
중량:450 g Net Mass
시스템 통합 및 하드웨어 설정
기계적 설치는 알루미늄 하우징에 위치한 통합 미터법 나사산 마운팅 홀을 기반으로 합니다. 기술자는 지속적인 기계 진동을 견딜 수 있도록 중강도 나사 고정제가 포함된 적절한 패스너를 사용하여 조명 유닛을 견고한 산업용 프레임에 고정해야 합니다.
전기 연결은 표준 M12 산업용 원형 커넥터를 사용하여 전원 입력 및 트리거 제어 신호에 대한 안전한 핀 정렬을 보장합니다. 엔지니어는 DC 전원 분배 배선 중 역극성 손상을 방지하기 위해 핀아웃 구성을 엄격하게 준수해야 합니다.
캐비닛 레이아웃은 저전압 비전 조명 라인과 고전압 모터 드라이브 및 가변 주파수 인버터를 주의 깊게 분리해야 합니다. 차폐된 트위스트 페어 케이블과 스트레인 릴리프 클램프는 커넥터 진입 지점 근처의 전자기 간섭 및 기계적 케이블 장력을 제거합니다. 섀시 단자를 기계 접지 기준으로 접지하면 접지 루프를 효과적으로 방지하고 내부 로직 회로를 안정화합니다.
신뢰성 및 환경 내구성
압출 알루미늄 인클로저는 효율적인 수동 방열판 역할을 하여 반도체 접합부에서 열에너지를 멀리 유도함으로써 시간에 따른 광속 저하를 방지합니다. IP54 보호 등급은 내부 광학 부품 및 전자 기판을 공기 중의 먼지 입자 및 우발적인 물 튀김으로부터 보호합니다.
통합 과도 전압 억제 다이오드는 DC 공급 변동으로부터 내부 전과정을 보호합니다. 권장 열 허용 오차 내에서 지속적인 공장 가동 시, 조명은 50,000시간을 초과하는 예상 평균 고장 간격(MTBF)을 유지합니다.
일상적인 예방 유지보수에는 오일 미스트나 먼지 축적을 제거하기 위해 정전기 방지 극세사 천과 광학 등급 이소프로필 알코올로 광학 창을 주기적으로 닦아내는 작업이 포함됩니다. 기술자는 또한 물리적 마모나 느슨한 연결에 대해 케이블 자켓과 터미널 나사를 매월 검사해야 합니다.
선택 가이드 및 대체 옵션
최적의 머신 비전 조명을 선택하려면 작동 거리, 시야 및 타겟 재료 반사율을 평가해야 합니다. 반사율이 높은 금속 표면의 경우 조명 각도를 조정하거나 외부 디퓨저를 적용하면 중요한 표면 결함을 모호하게 만드는 정반사 하이라이트를 방지할 수 있습니다. 엔지니어는 짧은 카메라 노출 시간으로 높은 컨베이어 속도로 작동할 때 연속 조명보다 스트로브 트리거 모드를 선택해야 합니다.
예기치 않은 공급망 제약으로 인해 공장 리드 타임이 연장될 때, Beijing Zhongping Technology는 프로젝트 일정을 유지하기 위해 로컬 재고에서 포괄적인 상호 참조 분석을 제공합니다. 응용 엔지니어링 팀은 전기 및 광학 매개변수를 평가하여 완벽하게 호환되는 대체 머신 비전 부품을 공급하므로 갑작스러운 가동 중단 이벤트 중에 기계적 재설계가 필요하지 않습니다.
자주 묻는 질문(FAQ)
이 조명 유닛의 현재 로컬 재고 가용성 및 표준 배송 리드 타임은 어떻게 됩니까?
Beijing Zhongping Technology는 장기간의 해외 배송 지연을 피하기 위해 이 모델의 활성 지역 재고를 유지하여 신속한 당일 또는 익일 발송을 보장합니다.
이 제품에는 어떤 보증 범위 및 반품 상품 승인 절차가 적용됩니까?
이 유닛은 엄격한 출하 전 품질 검사 및 Beijing Zhongping Technology를 통한 로컬 RMA 서비스의 지원을 받는 포괄적인 12개월 제조 결함 보증의 지원을 받습니다.
정밀한 작동 전압 범위 및 소비 전력 사양은 무엇입니까?
이 유닛은 연속 최대 강도 작동 하에서 최대 소비 전력 15.0 W로 24 VDC±10%에서 작동합니다.
조명 동기화를 위해 지원되는 인터페이스 프로토콜 및 트리거 방법은 무엇입니까?
조명 모듈은 표준 산업용 IO 신호를 통해 연속 조명 모듈 및 외부 하드웨어 디지털 트리거 모드를 모두 지원합니다.
환경 보호 등급 및 열 관리 특성은 무엇입니까?
이 유닛은 IP54 보호 등급을 특징으로 하며 자연 공기 대류를 통한 효율적인 수동 방열을 위해 알루미늄 핀리스 압출 섀시를 활용합니다.
설치를 위한 물리적 치수 및 구조적 마운팅 사양은 무엇입니까?
섀시는 머신 비전 브래킷에 안전하게 고정하도록 설계된 표준 통합 미터법 마운팅 나사산이 있는 116 mm x 116 mm x 35 mm 크기입니다.
장기적인 작동 안정성을 보장하기 위해 권장되는 예방 유지보수 단계는 무엇입니까?
운전원은 정전기 방지 극세사 천을 사용하여 광학 전면 유리를 정기적으로 청소하고 물리적 마모 또는 느슨한 터미널 연결에 대해 케이블을 검사해야 합니다.
이 조명 모델은 타사 머신 비전 소프트웨어 및 프레임 그래버와 어떻게 통합됩니까?
통합은 표준 산업용 전원 및 트리거 신호 배선을 통해 처리되므로 모든 머신 비전 컨트롤러 또는 디지털 I/O 카드와 보편적으로 호환됩니다.
