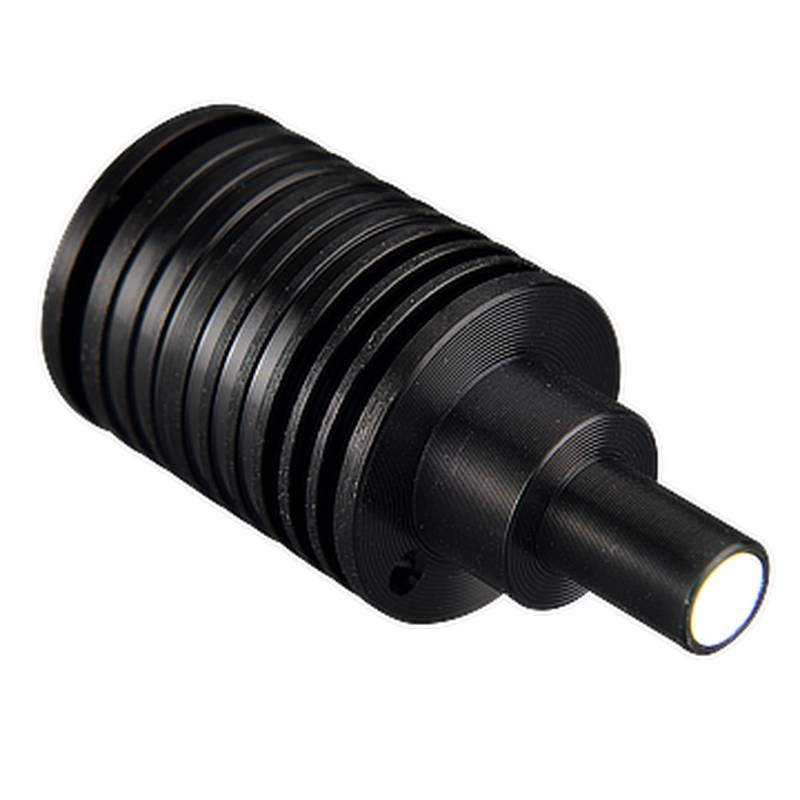

하이크로봇(HIKROBOT) MV-LDSS-8-3-W 고정밀 소형 스폿 머신 비전 조명

HIKROBOT MV-LDSS-8-3-W 고정밀 소형 스폿 머신 비전 조명은 고속 제조 환경에서 미세 결함 검출을 위한 타겟 조명을 제공합니다. 고급 LED 광학계로 설계된 이 소형 광원은 강하고 균일한 스폿 조명을 제공하여 반사 표면의 모션 블러를 없애고 대비를 향상시킵니다.

산업용 머신 비전 시스템은 불충분한 조명 강도와 불안정한 열 성능으로 인해 소형 부품 검사 시 심각한 병목 현상에 종종 직면합니다. 고속 생산 라인은 전통적인 확산 조명이 금속 및 반도체 대상의 미세한 긁힘, 식각 결함 또는 핀홀을 드러내지 못하는 서브밀리미터 수준의 정밀도를 요구합니다. 이 특수 소형 스폿 머신 비전 조명은 글로벌 셔터 CMOS 센서와 동기화될 때 고속 모션을 멈출 수 있는 집중된 고휘도 빔을 투사하여 작동합니다. 이러한 조명을 통합하려면 연속 자동 검사 주기 동안 프레임 드롭이나 광학 포화를 방지하기 위해 작동 거리, 초점 심도, 트리거 지연 시간을 신중하게 고려해야 합니다.

기술 사양

모델: MV-LDSS-8-3-W @ 표준 공장 구성

광원 색상: 화이트 @ 6000K 색온도

스폿 직경: 8.0 mm @ 50 mm 작동 거리

입력 전압: 24 VDC ± 10% @ 안정적인 전원 공급

소비 전력: 3.5 W @ 24 VDC 연속 모드

트리거 모드: 외부 스트로브 / 연속 조명 @ 선택 가능한 입력

응답 시간: 20.0 us @ 최대 트리거 주파수

작동 전류: 145.8 mA @ 24 VDC 최대 출력

케이스 재질: 아노다이징 알루미늄 합금 @ IP50 등급

작동 온도: 0°C - 50°C @ 주변 조건

보관 온도: -20°C - 65°C @ 비응축

크기: 15.0 mm x 15.0 mm x 45.0 mm @ 공차 ± 0.1 mm

중량: 45.0 g @ 케이블 제외

커넥터 유형: M8 4핀 수형 스크류 로킹 @ 패널 마운트

시스템 통합 및 하드웨어 설정

MV-LDSS-8-3-W의 기계적 설치는 정밀 가공된 M15 마운팅 스레드와 호환되는 소형 브래킷을 기반으로 하므로 자동 광학 검사 기계의 제한된 공간 영역에 원활하게 통합할 수 있습니다. 전기적 인터페이스는 M8 4핀 수형 항공 커넥터를 통해 이루어지며, 여기서 핀 1은 24 VDC 양의 전원을 공급하고, 핀 3은 접지를 지정하며, 핀 2는 외부 트리거 신호를 처리하고, 핀 4는 트리거 리턴 또는 스트로브 인에이블 라인 역할을 합니다. 엔지니어는 인접한 고주파 서보 드라이브나 유도성 액추에이터에 의해 생성되는 전자기 간섭을 줄이기 위해 결합 케이블이 차폐된 연선 도체를 사용하도록 해야 합니다.

적절한 전기 캐비닛 레이아웃에 따르면 크로스토크와 전압 강하를 방지하기 위해 머신 비전 조명용 제어선은 고전압 전원 도관과 최소 200 mm의 거리로 물리적으로 분리되어야 합니다. 전원 공급 장치는 고조파 Distortion 없이 깨끗한 24 VDC 전류를 공급하도록 조정되어 열 폭주로부터 내부 다이오드 어레이를 보호해야 합니다. 또한 다축 로봇 팔 배치 중에 지속적인 굴곡 피로로 인해 M8 연결 단자가 저하되는 것을 방지하기 위해 조명 하우징 근처에 통합된 스트레인 릴리프 클램프를 사용하여 케이블을 고정하십시오.

신뢰성 및 환경 내구성

연속 산업 운영을 위해 설계된 MV-LDSS-8-3-W는 0°C ~ 50°C의 주변 온도 범위와 20% ~ 80%의 상대 습도 제한(비응축) 내에서 안정적으로 작동합니다. 아노다이징 알루미늄 하우징은 효율적인 수동 히트 싱크 역할을 하여 LED 접합부에서 내부 열負荷를 분산시켜 연장된 작동 주기 동안 광속 안정성을 유지합니다. IP50 환경 보호 등급을 갖추고 있지만, 보조 보조 인클로저가 배치되지 않은 경우 절삭유, 무거운 오일 미스트 또는 부식성 화학 증기에 직접 노출되지 않도록 해야 합니다.

예방 유지보수 프로토콜에 따르면 광출력을 산란시킬 수 있는 먼지 입자 축적을 제거하기 위해 무수 이소프로필 알코올로 적신 광학 등급 극세사 천을 사용하여 광학 창을 정기적으로 검사해야 합니다. 기술자는 간헐적인 연결 고장을 방지하기 위해 3개월마다 M8 로킹 칼라의 기계적 조임 상태를 확인하고 케이블 외피 무결성을 점검해야 합니다. 공인된 공장 운영 조건 하에서 이 조명 장치는 50,000시간의 연속 활성 서비스를 초과하는 예상 평균 고장 간격(MTBF)을 나타냅니다.

선택 지침 및 대안 옵션

최적의 머신 비전 조명을 선택하려면 카메라 렌즈 광학계에 상대적인 대상 재료 반사율, 표면 형상, 필요한 시야각을 평가해야 합니다. MV-LDSS-8-3-W는 좁은 영역에 대한 높은 집중도가 필수적인 핀포인트 검사를 위해 특별히 설계되었으며, 더 넓은 응용 분야는 바 조명, 동축 조명 또는 링 조명기가 필요할 수 있습니다. 응용 프로그램 매개변수가 특정 배경 색상과의 대비를 극대화하기 위해 빨간색, 파란색 또는 적외선과 같은 대체 파장을 요구하는 경우, 엔지니어는 기존 컨트롤러 사양에 맞추기 위해 광학 전력 밀도와 전류 정격을 교차 참조해야 합니다.

공급망 제약으로 인해 배포 연속성에 대한 긴급한 수요가 발생할 때, Beijing Zhongping Technology(北京众平科技股份有限公司)는 신속한 처리(Turnaround)를 지원하기 위해 유사한 머신 비전 구성 요소의 대응 가능한 로컬 재고를 유지합니다. Beijing Zhongping Technology(北京众平科技股份有限公司)의 기술 팀은 교차 참조 매개변수와 광학 사양을 평가하여 완전히 호환되는 대체 스폿 조명을 공급함으로써 생산 라인이 기계적 재설계나 소프트웨어 재구성 없이 작업을 재개할 수 있도록 보장합니다.

자주 묻는 질문 (FAQ)

1. 이 조명 장치의 현재 재고 가용성 및 배송 리드 타임은 어떻게 됩니까?

운영 중단 시간을 최소화하기 위해 신속한 발송을 위한 로컬 재고가 유지되며, 일반적으로 당일 또는 다음 영업일 배송을 보장하고, Beijing Zhongping Technology(北京众平科技股份有限公司)는 원활한 배송 조정을 보장합니다.

2. 이 부품에는 어떤 보증 범위 및 RMA 절차가 적용됩니까?

이 제품은 재료 및 제조상 결함을 다루는 표준 12개월 제조업체 보증이 적용되며, 로컬 기술 지원 및 RMA 처리는 Beijing Zhongping Technology(北京众平科技股份有限公司)를 통해 처리됩니다.

3. 정확한 전원 공급 요구 사항 및 소비 전력 한계는 무엇입니까?

이 장치는 ± 10%의 공차가 있는 규제된 24 VDC 전원 입력을 필요로 하며 최대 3.5 W의 연속 전력을 소비합니다.

4. 이 장치가 지원하는 통신 프로토콜과 트리거 인터페이스는 무엇입니까?

복잡한 프로토콜 핸드셰이크 없이 연속 조명과 스트로브 모드를 모두 지원하는 M8 4핀 인터페이스를 통한 외부 트리거 신호를 통한 하드웨어 수준의 디지털 스위칭을 활용합니다.

5. 배치를 규제하는 환경 보호 등급과 열 한계는 무엇입니까?

이 어셈블리는 IP50 등급을 특징으로 하며 0°C ~ 50°C의 온도 범위 내에서 작동하고, 열 분산을 위해 수동 알루미늄 하우징 전도를 활용합니다.

6. 엔지니어는 어떤 기계적 마운팅 표준과 물리적 치수를 수용해야 합니까?

이 장치는 M15 마운팅 스레드, 15.0 mm x 15.0 mm x 45.0 mm의 콤팩트한 치수, 좁은 공간 클리어런스에 적합한 가벼운 45.0 g 구조를 갖추고 있습니다.

7. 장기적인 운영 안정성을 보장하기 위해 권장되는 정기 유지보수 단계는 무엇입니까?

유지보수에는 이소프로필 알코올과 극세사를 사용하여 광학 렌즈 표면을 정기적으로 청소하는 것과 함께 M8 커넥터 로킹 조임 상태에 대한 정기 검사가 포함됩니다.

8. 이 조명은 타사 머신 비전 소프트웨어 및 컨트롤러 하드웨어와 어떻게 통합됩니까?

통신은 카메라 노출 창과 동기화된 시간 지정 24 VDC 스위칭 펄스를 공급하는 표준 머신 비전 스트로브 컨트롤러 또는 PLC 디지털 출력 카드를 통해서만 완전히 관리됩니다.
