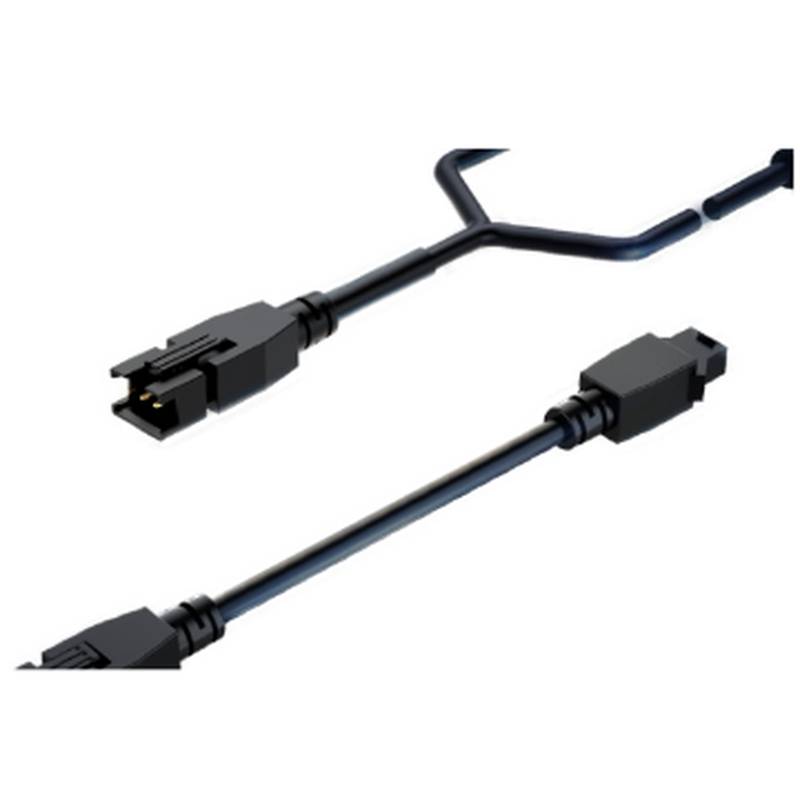

HIKROBOT MV-LW-005-1-B19 5m 산업용 조명 단일 분배기 케이블

HIKROBOT MV-LW-005-1-B19 5m 산업용 조명 단일 분배기 케이블은 머신 비전 조명기에 안정적인 전력 공급과 신호 무결성을 보장합니다. 전압 강하 없이 최대 5m까지 작동 거리를 연장함으로써, 이 단일 분배기 케이블은 고속 자동 검사 라인에서 모션 블러와 조명 불균일을 없애줍니다.

산업용 머신 비전 시스템은 컨트롤러가 광학 장치로부터 멀리 배치될 때 심각한 대역폭 제한, 프레임 드롭, 조명 감쇠를 겪는 경우가 많습니다. HIKROBOT MV-LW-005-1-B19는 고강도 LED 조명기와 전용 머신 비전 컨트롤러 사이에 견고하고 저저항인 물리적 링크를 제공하여 이러한 배치 병목 현상을 해결합니다. 특수 19M-2A 커넥터와 다중 코어 차폐 아키텍처를 결합한 이 산업용 케이블 조명 솔루션은 일정한 전류 흐름을 유지하고 인근 서보 드라이브 및 고주파 인버터에 의해 발생하는 심각한 전자기 간섭으로부터 민감한 스트로브 신호를 보호합니다. 현장 엔지니어는 이 5m 하네스를 복잡한 공장 바닥 전체에 배치하여 균일한 광자 방출을 보장할 수 있으며, 이는 정확한 CMOS 글로벌 셔터 노출과 고해상도 결함 검사에 필수적입니다.

기술 사양

모델명: MV-LW-005-1-B19 @ 공장 표준

케이블 길이: 5.0 m @ 20°C

커넥터 유형 A: 19M-2A 수형 @ 터미널 단부

커넥터 유형 B: 19M-2A 암형 @ 컨트롤러 단부

도체 저항: ≤ 0.05 Ω/m @ 25°C

정격 전류: 3.0 A @ 24 VDC

작동 온도: -20°C - 55°C @ 50% RH

보관 온도: -20°C - 60°C @ 20% - 85% RH

IP 보호 등급: IP30 @ 올바른 설치

휨 반경: 48 mm @ 동적 휨

결합 내구성: 20,000 사이클 @ 표준 삽입

시스템 통합 및 하드웨어 설정

HIKROBOT MV-LW-005-1-B19의 물리적 설치는 19M-2A 잠금 커넥터에 대한 기계적 응력을 방지하기 위해 산업용 배선 표준을 엄격히 준수해야 합니다. 기술자는 지정된 케이블 트레이 또는 알루미늄 프로파일을 사용하여 케이블을 고정해야 하며, 지속적인 기계 휨 동안 내부 구리 도체 피로를 방지하기 위해 최소 48mm의 휨 반경을 보장해야 합니다. 인장 응력 완화 클립은 각 커넥터 인터페이스에서 100mm 이내에 설치하여 당기는 힘을 흡수하고 고진동 환경에서 단말 솔더 조인트가 조기에 고장나는 것을 방지해야 합니다.

전기적 통합은 전자기 결합을 제거하기 위해 저전압 조명 연장선과 고전압 전원 도체 간의 적절한 분리를 요구합니다. 설치자는 가변 주파수 드라이브 및 대전류 유도 부하에서 멀리 떨어진 곳에 차폐된 하네스를 배선해야 하며, 고주파 노이즈를 배출하기 위해 컨트롤러 섀시에 케이블 실드가 올바르게 접지되도록 해야 합니다. 시스템 전원을 켜기 전에 디지털 멀티미터를 사용하여 핀아웃 연속성을 확인하는 것이 권장되며, 이를 통해 24 VDC 전원 레일 전체에서 개방 회로 결함이나 우발적인 핀 반전이 없음을 확인할 수 있습니다.

신뢰성 및 환경 내구성

가혹한 제조 환경 내에서 작동하려면 뛰어난 열적 및 기계적 내구성이 필요하며, 이 케이블은 견고한 TPU 외피 공식을 통해 이를 제공합니다. 이 어셈블리는 -20°C에서 55°C 사이의 주변 온도에서 연속 작동하도록 정격화되어 있으며, 공장 바닥의 간헐적인 오일 미스트, 약한 화학 물질 노출 및 자외선으로 인한 열화를 견뎌냅니다. 올바르게 설치되면 연결부는 IP30 보호 등급을 달성하여 동적 움직임 중 구조적 무결성을 유지하면서 내부 접점 포인트가 입자상 물질에 노출되는 것을 차단합니다.

예방 유지보수 프로토콜에는 움직이는 기계 부품으로 인한 마모, 균열 또는 pinching(끼임)의 징후가 있는지 외피에 대한 분기별 육안 검사가 포함되어야 합니다. 기술자는 스트로브 동기화 오류를 유발할 수 있는 간헐적인 접촉 저항을 방지하기 위해 19M-2A 잠금 링이 단단히 조여져 있는지 확인해야 합니다. 고등급 구리 합금과 정밀 성형으로 제작된 이 케이블은 표준 산업용 작동 주기 하에서 50,000시간을 초과하는 예상 평균 고장 간격(MTBF)을 지원합니다.

선택 지침 및 대체 옵션

올바른 조명 액세서리를 선택하는 것은 머신 비전 컨트롤러와 대상 검사 영역 간의 정확한 공간 레이아웃을 평가하는 것에 달려 있습니다. MV-LW-005-1-B19의 5m 길이는 중거리 캐비닛 대 카메라 구성에 적합하지만, 연장된 거리가 필요한 응용 분야는 15m 스팬을 위한 MV-LW-015-1-B19와 같은 대체 변형을 활용할 수 있습니다. 시스템 설계자는 LED 조명 강도가 고속 이미지 캡처에 필요한 임계값 내에 유지되도록 연장된 런 전체의 총 전압 강하를 계산해야 합니다.

공장 공급망이 예기치 못한 OEM 할당 지연에 직면할 때, Beijing Zhongping Technology(베이징 众平科技 주식회사)는 중단 없는 생산 일정을 유지하기 위해 포괄적인 상호 참조 선택 및 직접 재고 교체 지원을 제공합니다. 기술 엔지니어링 팀은 전기 핀아웃, 정격 전류, 기계적 인터페이스 치수를 평가하여 시스템 재설계 없이 로컬 재고에서 완전히 호환되는 대체 케이블을 공급합니다.

자주 묻는 질문(FAQ)

1. 이 케이블의 표준 재고 가용성 및 배송 일정은 어떻게 되나요?

Beijing Zhongping Technology(베이징 众平科技 주식회사)는 이 모델에 대해 활성 지역 재고를 유지하여, 예기치 않은 공장 가동 중단을 최소화하기 위해 신속한 당일 또는 익일 발송을 가능하게 합니다.

2. 이 산업용 부품에는 어떤 보증 범위 및 반품 정책이 적용되나요?

이 유닛은 출하 전 품질 검증과 Beijing Zhongping Technology(베이징 众平科技 주식회사)에서 처리하는 간소화된 로컬 RMA 처리를 지원받는 포괄적인 12개월 제조 보증의 지원을 받습니다.

3. 내부 도체가 지원하는 최대 전압 및 정격 전류는 얼마인가요?

이 배선 하네스는 24 VDC의 공칭 작동 전압에서 최대 3.0 A의 연속 전류에 대해 정격화되어 있습니다.

4. 케이블이 전기 노이즈에 대응하기 위해 특정 차폐나 접지가 필요한가요?

네, 통합된 편조 실드는 인접한 서보 모터로부터의 전자기 간섭을 억제하기 위해 기계 제어 캐비닛 접지 러그에 단단히 종단되어야 합니다.

5. 산업용 인클로저에 설치할 때 공식 IP 보호 등급은 무엇인가요?

이 어셈블리는 커넥터가 완전히 결합되어 깨끗하고 제어된 머신 비전 환경에 고정될 때 IP30 보호 등급을 달성합니다.

6. 지정된 보관 및 작동 온도 한계는 무엇인가요?

이 케이블은 -20°C와 55°C 사이에서 안정적으로 작동하며, -20°C에서 60°C 범위의 환경에 안전하게 보관할 수 있습니다.

7. 긴 작동 수명을 보장하기 위해 어떤 예방 유지보수 단계가 필요한가요?

외부 TPU 자켓의 기계적 마모 여부를 주기적으로 검사하고, 19M-2A 나사식 잠금 링이 신호 간헐성을 방지하기 위해 단단히 조여져 있는지 확인하십시오.

8. 이 케이블을 다른 길이 변형 제품이나 분배기 액세서리와 통합할 수 있나요?

이는 전용 단일 연장 링크로 설계되었으며, 임피던스 정격이 일치하지 않는 비표준 분배기를 혼합하여 사용하면 전압 강하 및 불안정한 스트로브 성능을 유발할 수 있습니다.
