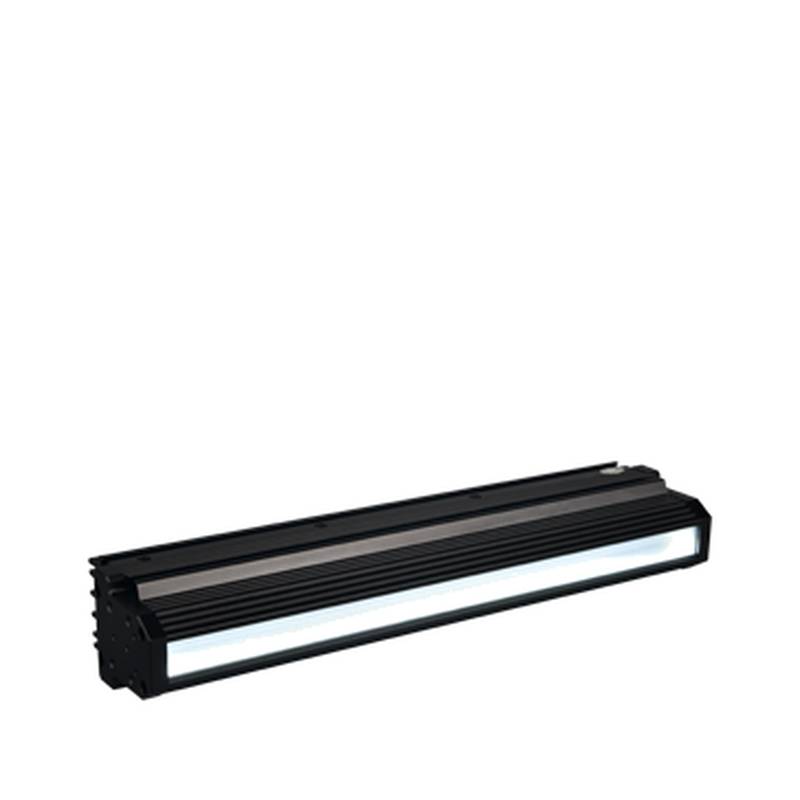

HIKROBOT MV-LTFS-100-W 머신 비전 바 라이트 & 라인 스캔 라이트

현대 머신 비전 시스템은 모션 블러를 제거하고 고속 라인 레이트에서 서브 밀리미터 결함 검출을 보장하기 위해 균일하고 고강도의 조명을 요구합니다. HIKROBOT MV-LTFS-100-W 머신 비전 바 라이트 및 라인 스캔 라이트는 고속 웹 검사를 위해 뛰어난 밝기와 정밀한 광학 분포를 제공합니다. 베이징 众平科技 (Beijing Zhongping Technology)는 이 첨단 조명 솔루션을 위해 신뢰할 수 있는 로컬 재고와 빠른 납품을 보장합니다.

산업용 검사 환경은 고르지 못한 조명, 반사 표면의 낮은 대비, 그리고 연속적인 다중 교대 근무 운영 중 발생하는 열 표류로 인해 심각한 병목 현상을 겪는 경우가 많습니다. 이러한 과제를 극복하기 위해 HIKROBOT MV-LTFS-100-W는 고속 CMOS 센서 및 라인 스캔 카메라에 최적화된 집중적이고 깜박임 없는 조명을 방출하도록 설계된 고급 고밀도 LED 어레이를 통합합니다. 이 장치는 대상 재료에 수직이거나 제어된 각도로 고강도 빛을 투사하여 신호 대 잡음비를 극대화하고 철강, 유리, 직물과 같은 움직이는 웹에서 미세 균열, 표면 긁힘 또는 치수 편차를 드러냅니다. 적절한 열 관리 및 안정적인 전자 구동 회로는 연장된 작동 주기 동안 광속 감쇠를 방지하여 전체 시야에 걸쳐 일관된 회색조 값을 유지합니다.

기술 사양

조명 유형: 바 라이트 & 라인 스캔 라이트 @ 표준 작동 조건

조명 색상: 화이트 @ 6,000 K

이미터 유형: 고밀도 SMD LED @ 최대 구동 전류

입력 전압: 24 VDC ± 10% @ 정격 부하

소비 전력: 18.5 W @ 24 VDC

제어 인터페이스: 트리거 / 연속 모드 전환 가능 @ 외부 신호

응답 시간: 15.0 µs @ 상승 에지

조명 강도: 45,000 lx @ 100 mm 작업 거리

냉각 방식: 수동 대류 @ 주변 온도 25°C

작동 온도 범위: 0°C - 50°C @ 20% - 80% RH

보관 온도 범위: -20°C - 60°C @ 10% - 95% RH

IP 보호 등급: IP54 @ 개스킷 설치 시

본체 재질: 아노다이징 알루미늄 합금 @ 구조용 하우징

치수: 100.0 x 45.0 x 30.0 mm @ 전체 섀시

중량: 320.0 g @ 케이블 제외

케이블 길이: 2.0 m 플라잉 리드 @ 차폐 구성

MTBF: 50,000 시간 @ 25°C 연속 작동

규정 준수: CE, RoHS, FCC @ 국제 표준

시스템 통합 및 하드웨어 설정

HIKROBOT MV-LTFS-100-W의 기계적 통합은 후면 및 측면 압출 채널에 위치한 지정된 M4 나사산 마운팅 홀을 사용하여 산업용 기계 프레임에 단단히 장착해야 합니다. 설치자는 알루미늄 하우징을 중장비 공진으로부터 격리하기 위해 진동 감쇠 와셔를 사용해야 하며, 이를 통해 장기적인 작동 주기 동안 안정적인 광학 정렬을 보장합니다. 이 유닛은 플라잉 리드로 종단 처리된 통합 멀티코어 차폐 케이블을 특징으로 하며, 단자 블록 연결을 위해 도체와 전체 편조 쉴드를 노출하도록 적절한 피복 탈거가 필요합니다.

전기 설치 시 전자기 간섭 결합을 방지하기 위해 24 VDC 전원 공급 장치 라인을 고전압 모터 드라이브 및 가변 주파수 드라이브에서 멀리 떨어지게 주의하여 배선해야 합니다. 전용 트리거 신호 와이어는 트위스티드 페어 차폐 케이블을 사용하여 머신 비전 컨트롤러 또는 PLC 출력에 연결해야 하며, 쉴드는 접지 루프를 제거하기 위해 제어 캐비닛 단에서 엄격하게 접지해야 합니다. 설치자는 동적 갠트리 이동 중 굽힘 피로로부터 내부 솔더 조인트를 보호하기 위해 케이블 출구 지점 근처에 기계적 응력 완화 클램프를 부착해야 합니다.

신뢰성 및 환경 내구성

이 유닛은 0°C에서 50°C 사이의 주변 온도에서 작동하도록 정격화되어 있으며 내부 응축 없이 최대 80%의 상대 습도 수준을 처리합니다. 아노다이징 처리된 알루미늄 인클로저는 효과적인 수동 히트싱크 역할을 하여 LED 접합부에서 열 에너지를 효율적으로 발산하여 광학적 안정성을 유지합니다. IP54 보호 등급은 공장 바닥의 특징인 공기 중 먼지, 오일 미스트 및 사소한 물 튀김으로부터 내부 광학 부품을 보호하지만, 가혹한 물청소 환경에서는 추가적인 외부 커버를 권장합니다.

예방 유지보수는 3개월마다 정기 점검이 필요하며, 축적된 잔여물을 제거하기 위해 광학 등급 이소프로필 알코올과 보풀이 없는 극세사 천을 사용하여 보호 유리 창을 청소하는 작업이 포함됩니다. 기술자는 모든 마운팅 브래킷의 기계적 조임 상태를 확인하고 케이블 피복에 마모 또는 화학적 열화 흔적이 있는지 검사해야 합니다. 일반적인 공장 운영 조건에서 내부 LED 이미터는 50,000 시간의 예상 평균 고장 간격(MTBF)을 제공합니다.

선택 지침 및 대체 옵션

올바른 조명 모델을 선택하는 것은 대상 재료의 표면 반사율, 라인 속도, 그리고 조명 이미터와 검사 평면 사이의 필수 작업 거리에 크게 좌우됩니다. 고광택 금속 표면의 경우, 엔지니어가 작업 거리를 조절하여 픽셀 포화를 방지하는 동시에 충분한 광자 밀도가 라인 스캔 센서에 도달하도록 해야 합니다. 응용 프로그램이 더 넓은 커버리지 영역을 요구하는 경우, 연장된 길이 또는 다른 파장 출력(예: 적색 또는 청색)을 가진 MV-LTFS 시리즈 변형과 같은 대체 모델을 선택하여 특정 재료 대비 특성을 향상시킬 수 있습니다.

주요 장비 제조업체가 특수 머신 비전 부품에 대한 예상치 못한 공급망 지연이나 긴 리드 타임에 직면할 때, 베이징 众平科技 (Beijing Zhongping Technology)는 기술 지원과 대체 호환 조명 솔루션에 대한 로컬 재고 접근성을 제공합니다. 응용 엔지니어링 팀은 광학 파라미터, 물리적 치수 및 전기적 트리거 요구 사항을 분석하여 비용이 많이 드는 시스템 재설계 없이 기존 통합 공간에 일치하는 즉시 교체품을 추천합니다.

자주 묻는 질문(FAQ)

1. 이 조명 유닛의 현재 로컬 재고 가용성 및 납품 리드 타임은 어떻게 됩니까?

베이징 众平科技 (Beijing Zhongping Technology)는 긴급한 생산 라인 통합을 지원하기 위해 이 모델에 대한 활성 지역 버퍼 스톡을 유지 관리하며, 일반적으로 주요 산업 지역 전반에 걸쳐 당일 출고 및 빠른 운송 시간을 가능하게 합니다.

2. 이 제품에는 어떤 보증 범위 및 RMA 지원 프로세스가 적용됩니까?

이 유닛은 자재 및 제작 결함을 다루는 표준 12개월 제조업체 보증을 지원하며, 베이징 众平科技 (Beijing Zhongping Technology)를 통해 직접 처리되는 로컬 기술 검증 및 신속한 반품 처리 서비스를 제공합니다.

3. 엄격한 전원 공급 장치 전압 요구 사항과 전기 보호 기능은 무엇입니까?

이 장치는 허용 오차 ± 10%의 조절된 24 VDC 전원 공급 장치에서 작동하며, 내부 역극성 보호 및 과도 전압 억제 회로를 특징으로 합니다.

4. 트리거 신호는 고속 라인 스캔 카메라 노출과 어떻게 동기화됩니까?

이 조명은 펄스 폭 변조를 카메라 라인 적분 기간과 동기화하여 스트로브 조명을 제공하는 외부 TTL 호환 트리거 입력 신호를 수용합니다.

5. 지속적인 최대 강도 작동 중에 과열을 방지하는 조치는 무엇입니까?

주변 온도가 지정된 범위 내에 유지되고 히트싱크 핀 주위로 자유로운 공기 흐름이 유지되는 경우, 열 에너지는 자연 대류를 통해 고도전성 아노다이징 알루미늄 하우징을 통해 소산됩니다.

6. 설치 중에 유지해야 하는 기계적 여유 공간 및 마운팅 공차는 무엇입니까?

설치자는 공기 흐름을 위해 하우징 주변에 최소 20 mm의 여유 공간을 확보해야 하며, 구조적 왜곡을 방지하기 위해 지정된 제한까지 토크가 가해진 표준 M4 패스너를 사용해야 합니다.

7. 최적의 광학 출력을 유지하기 위한 권장 청소 프로토콜은 무엇입니까?

일상적인 유지보수에는 먼지 필름이나 오일 자국을 제거하기 위해 광학 등급 세척 용액으로 적신 비연마성 극세사 천으로 보호 유리 창을 닦는 작업이 포함됩니다.

8. 이 조명은 타사 머신 비전 컨트롤러 및 소프트웨어 플랫폼과 통합될 수 있습니까?

이 유닛은 독점 프로토콜 변환기 없이 표준 24 VDC 디지털 I/O 라인을 통해 표준 산업용 컨트롤러 및 프로그래머블 로직 컨트롤러와 원활하게 인터페이스합니다.
