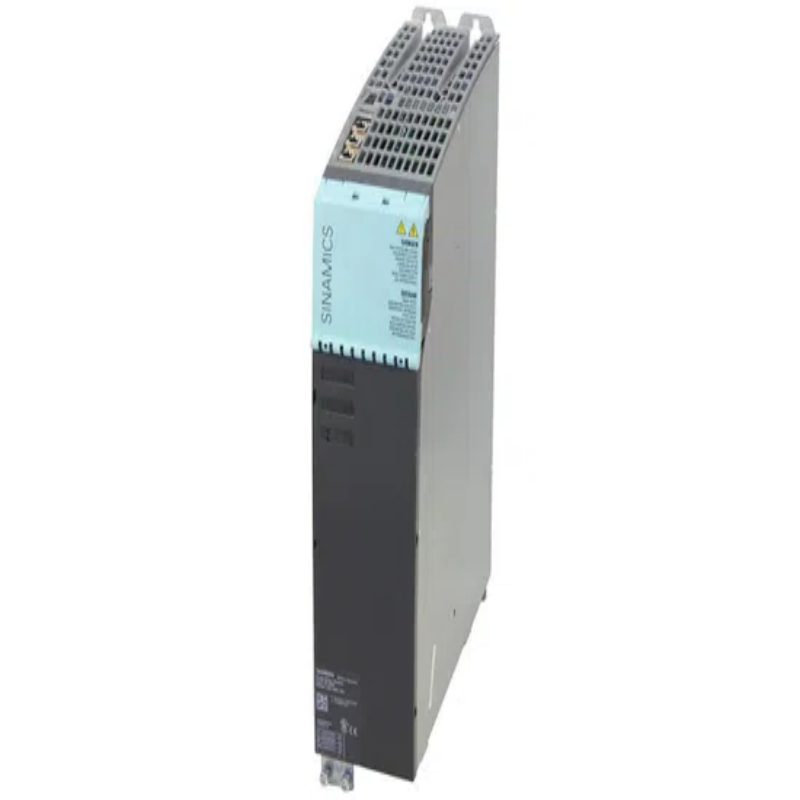

시멘스 6SL3130-7TE21-6AA3은 유명한 SINAMICS S120 드라이브 시스템의 활성 라인 모듈 (ALM)입니다.이 16kW, 책 크기 형식의 전원 공급 모듈은 단순한 정교기 이상이며, 정교한 다축 자동화 시스템의 지능형 전기 코어로 작동하는 고정밀 재생 전력 변환기입니다.
그것은 안정적이고 조절되는 DC 버스 전압을 제공하면서 그리드에 에너지 회복을 가능하게 하며, 고동적 공구 기계에서 정밀 포장 시스템까지 다양한 응용 프로그램에 비교할 수 없는 성능과 효율성을 제공합니다.아래는 이 ALM 모델에 대한 자세한 검토와 산업 자동화에서 전력 모듈의 더 광범위한 역할과 선택 기준에 대한 통찰력을 제공합니다.
제품 코어: 기술 사양 및 기능 해부학
핵심적으로 6SL3130-7TE21-6AA3은 3상 AC 전원을 정확하게 조절되는 DC 버스 전압으로 변환하여 다운스트림 모터 모듈을 공급합니다.
주요 기술 데이터
제품 번호: 6SL3130-7TE21-6AA3
제품 유형: SINAMICS S120 활성 라인 모듈 (ALM)
입력 전압: 3 AC 380-480 V, 50/60 Hz
출력 전력: 16 kW
출력 DC 전류: 27 A
규제 DC 링크 전압: 600 V DC
냉각 방법: 내부 공기 냉각
디자인: 책 크기
통신: 통합 DRIVE-CLiQ 인터페이스
주요 특징 및 구성 요소
IGBT 기반 활성 정정: 기본 다이오드 다리와 달리, 이방향 전력 흐름을 위해 IGBT (Insulated-Gate Bipolar Transistor)를 사용합니다.이를 통해 모터 운전 중 정류기 및 모터 브레이킹 중 그리드에 에너지를 돌려주는 인버터로서 작동할 수 있습니다.
안정적인 DC 링크 전압: 메인 공급 변동에 관계없이 일정한 DC 버스 전압 (예: 600V)을 유지합니다.이것은 모터 전압과 공급 전압을 분리하여 모든 연결된 드라이브에 대한 일관된 성능을 보장합니다.
통합 시스템 연결: DRIVE-CLiQ를 통해 S120 생태계에 완전히 통합됩니다.이 디지털 인터페이스는 자동 구성, 포괄적인 진단 및 제어 CU (제어 단위)와 실시간 데이터 교환을 가능하게 합니다.
포함적인 안전 및 보호: 적절한 EMC 관행을 지원하기 위해 케이블 보호 (전원 및 신호 케이블) 을 연결하는 인터페이스를 포함합니다.또한 통합된 안전 기능 (예: 전용 터미널을 통해 안전 토크 오프 / STO) 를 갖추고 있습니다.
성능 이점: 왜 이 ALM을 선택합니까?
6SL3130-7TE21-6AA3의 기술 설계는 현장에서 중요한 이점을 가져옵니다.
예외적인 전력 품질: 거의 사인우스형 입력 전류를 생성하여 높은 전력 인수 (cos φ ≈ 1)를 생성합니다.이것은 공급 네트워크의 반응 전력과 조화 왜곡을 최소화하여 종종 외부 전력 요소 수정 단위의 필요성을 제거하고 유틸리티 처벌을 피합니다.
에너지 효율성 및 비용 절감: 브레이킹 에너지를 공장의 전기 그리드로 직접 재생하여 에너지 소비와 열 생산을 줄입니다.이것은 자주 시작-정지 사이클이나 높은 이이높은 관성 부하를 가진 응용 프로그램에서 특히 가치가 있으며 운영 비용을 줄이고 탄소 발자국을 줄입니다.
최대 프로세스 품질 및 가동 시간: 안정적인 DC 버스 전압은 모터 모듈이 낮은 속도에서도 전체 토크를 제공하도록 보장합니다.이것은 고정밀 가공, 동기화된 모션 및 프로세스 안정성에 매우 중요하며 생산 결함과 계획치 않은 중단시간을 줄입니다.
통합 및 전형적인 애플리케이션
이 모듈은 일반적으로 중앙 단위(예: CU320-2)에 의해 제어되거나 SIMATIC/SINUMERIK 자동화 환경에 통합됩니다.그것은 SINAMICS S120 "Common DC Bus" 아키텍처의 기초이며, 하나의 ALM은 동일한 DC 버스에서 여러 모터 모듈 (서보 또는 이이동일하나하나의 모터 모터 모듈 또는 하나하나하나하나의 모터 모터 모듈 (서보 또는 이용모터 모터 모듈 또는 이 모
주요 응용 분야
기계 공구: 높은 동적 반응과 정밀도를 요구하는 CNC 가공 센터, 선반 및 분사기.
포장 기계: 채우기, 포포장 및 포장 기계에서 로봇과 서보 구동 축.
재료 처리: 고속 자자자동화된 저장 및 검색 시스템 (AS/RS)
테스트 벤치: 모터 운전 및 재생 능력이 필요한 시뮬레이터 및 다이나모미터.
모델을 넘어: 산업 자동화의 전력 모듈을 이해하기
정보를 갖춘 결정을 내리려면 시멘스의 전원 모듈 라인업 내에서 활성 라인 모듈을 컨텍스트화하고 주요 시스템 설계 고려사항을 명확화하는 것이 필수적입니다.
전원 모듈 스전전 전원 모듈 스
SINAMICS S120은 세 가지 핵심 전력 모듈 유형을 제공하며, 각각 다른 성능 및 비용 요구에 맞게 조정됩니다.
1.1 활성 라인 모듈 (ALM)
DC 링크 전압: 조절 (예: 600V)
에너지 피드백: 예 (재생성)
기술: IGBT 기반 활성 프론트 엔드
입력 전력 인자: ~1 (우수한)
전형적인 사용 사례: 고정밀, 동적, 에너지 절약 응용 프로그램 (예: CNC 기계, 고속 로봇).
1.2 스마트 라인 모듈 (SLM)
DC 링크 전압: 비 규제 (~1.35 x 입력 전압)
에너지 피드백: 예 (재생성)
기술: IGBT 기반
입력 전력 인자: > 0.96 (아주 좋은)
일반적인 사용 사례: 에너지 회복이 필요하지만 변동하는 DC 링크 전압 (예: 일부 포장 기계)를 용감하는 응용 프로그램.
1.3 기본 선 단위 (BLM)
DC 링크 전압: 비 규제 (~1.35 x 입력 전압)
에너지 피드백: 아니요 (비 재생성)
기술: 다이오드/티리스터 기반
입력 전력 요인: 라인 원자기에 의존
일반적인 사용 사례: 드문 브레이킹 (예: 펌프, 팬)을 가진 비용 민감한 응용 프로그램.브레이킹 에너지를 분산하기 위해 브레이킹 저항이 필요합니다.
1.4 선택하는 방법
ALM 선택: 안정적인 DC 링크 전압, 우수한 전력 품질 및 최대 에너지 회복 (정밀성 또는 동적 작업에 중요한)이 필요할 때.
SLM 선택: 에너지 회복이 중요하지만 변동하는 DC 링크 전압이 허용할 수 있습니다 (성능과 비용의 균형).
BLM 선택: 최소한의 브레이킹 (에너지 회복 필요 없음)을 가진 간단하고 예산 중심의 응용 프로그램을 위해.
2.시스템 설계에 대한 중요한 고려사항
ALM을 통합하려면 세 가지 주요 세부 사항에 관심이 필요합니다.
필수 활성 인터페이스 모듈 (AIM): AIM은 그리드와 ALM 사이에 설치되어야 합니다. EMC 준수 및 안전한 작동에 필수적인 라인 필터, 사전 충전 회로 및 라인 전압 모니터링을 통합합니다.
냉각 및 공간: 책 크기 디자인은 컨트롤 캐비냉컨에 냉냉각적이고 냉냉각 및 공간 설치를 허용합니다.과열을 피하기 위해 적절한 공기 흐름과 주변 온도 범위 (0 ~ 40 ° C 감소 없이) 을 준수하십시오.
시스템 구성: 전체 드라이브 시스템 (ALM, 모터 모듈, 모터) 은 시멘스의 SINAMICS 스타트드라이브 소프트웨어 (TIA 포털 내에서) 를 통해 구성되어 원활한 통합을 보장합니다.
자주 묻는 질문 (FAQ)
1.ALM은 기본 전력 공급에 비해 어떻게 에너지를 절약합니까?
ALM은 브레이킹 에너지를 재생합니다: 브레이킹 중에 모터는 발전기로서 작동합니다.기본 모듈 (BLM)은 저항을 통해 열으로 이 에너지를 기기기본 모듈이 폐기하지만, ALM은 그리드로 돌아갑니다. 이 재활용된 에너지는 다른 장비에 전력을 제공하여 전기 사용량을 절감합니다. 특히 자주 시작-정지 응용 프로그램에서는 전기 사용량을 절감합니다.
2.ALM에서 제어 된 DC 전압은 정말로 중요합니까?
예, 고성능 작업을 위해.안정적인 DC 버스는 모터 모듈이 모든 속도에서 전체 토크를 전달하도록 보장하며, 메인 변동이나 무거운 부하에 영향을 받지 않습니다.이것은 정밀 가공 또는 동기화 된 움직임에 중요한 전압 감소 중 성능 문제를 방지합니다.
3.내 응용 프로그램은 자주 브레이크하지 않습니다.아직도 ALM이 필요한가요?
에너지 절약이 중요하지 않으면 다른 ALM 이점에 집중하십시오. 바위 고체 DC 버스 전압 (프로세스 안정성을 위해) 및 거의 완벽한 전력 요소 (전기 시스템을 하모니크로부터 보호합니다).이것들이 중요하지 않다면 SLM 또는 BLM은 비용 효율적입니다.
4.이 ALM을 사용하기 위해 어떤 핵심 구성 요소를 추가해야 합니까?
전원과 ALM 사이에 활성 인터페이스 모듈 (AIM)이 필요합니다. 선택적 인 것은 아닙니다. 안전하고 EMC 준수 작동을 위해 필요한 라인 필터와 사전 충전 회로를 제공합니다.
5.이 16kW ALM은 혼합 모터 모듈을 제공할 수 있습니까?
예, 공통 DC 버스를 통해.ALM은 16kW의 연속 전력을 공급합니다.전체 수요가 16kW를 초과하지 않는 한 S120 모터 모듈 (예를 들어 10kW + 2개의 3kW)의 모든 조합을 연결할 수 있습니다.
6.ALM 유지보수 중요한 점은 무엇입니까?
예방에 집중하십시오: 냉각 냉냉각 예예방 예예예방에 집중하십시오. 냉각 예예방에 집중하십시오. 냉각 예예예방 예방에 집중하십시오. 냉각 예방 예방에 집중하십시오. 냉각 예방 예방에 집중하십시오. 냉각 예
