산업 자동화에서 고전력 드라이브 응용 프로그램은 전력 공급 시스템에서 엄격한 안정성, 효율성 및 에너지 관리를 요구합니다.Siemens SINAMICS S120 Active Line Module (ALM) - 특히 시시시시시시멘스 SINAMICS S120 Active Line Module는 이러한 엄격한 요구를 충족시키기 위해 설계되었습니다.이 고성능 솔루션은 다축 드라이브 시스템에 대한 깨끗하고 안정적인 DC 버스 전압을 공급하는 것보다 더 많은 것을 수행합니다. 그것은 플랜트 그리드로 브레이킹 에너지를 적극적으로 재생합니다. 이 이중 기능은 프로세스 품질을 향상시키고 운영 비용을 크게 줄이므로 녹색적이고 효율적인 중량 제조에 이상적인 전력 원
1.핵심 제품 위치 &기술 사양 분석
고전력 시나리오를 위해 설계된 SINAMICS S120 가족의 일원으로서 6SL3330-7TE32-1AA3의 핵심 임무는 효율적인 전기 에너지 변환입니다.컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴컴크크크크크크크크크크트 크크이 디자인은 훨씬 우수한 열 분산을 제공하고 훨씬 높은 전력 등급을 지원합니다.
1.1 핵심 기술 &성능 매개 변수

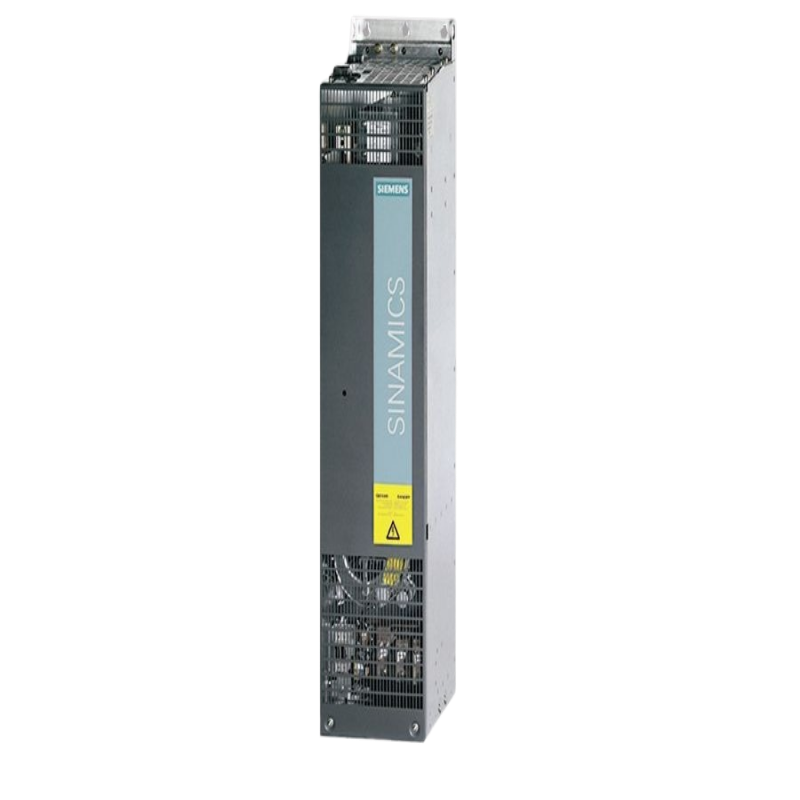

제품 모델: 6SL3330-7TE32-1AA3
모듈 유형: 활성 라인 모듈 (ALM)
디자인 형식: 설설계 유형
입력 전압: 3 단계 AC 380-480 V ± 10%, 50/60 Hz
출력 전력: 132 kW (400V AC 입력에서)
정격 출력 현재: 209 A
규제 DC 링크 전압: 600 V DC (정격)
냉각 방법: 강제 공기 냉각
주요 기술: IGBT 활성 프론트 엔드, 완전한 재생 작동
1.2 주요 특징 해석
전체 재생 에너지 피드백
브레이킹 에너지를 열으로 분산하는 기본 라인 모듈과 달리 이 ALM은 양방향 전력 흐름을 위해 IGBT 활성 프론트 엔드 기술을 사용합니다.모터 감속 또는 수리 하중, 생성된 재생 에너지를 공장 그리드로 완전하고 효율적으로 돌려 줄 수 있습니다.이것은 특히 자주 시작-정지 사이클을 가진 응용 프로그램 (예: 중량 크레인, 원심기, 테스트 벤치)에 대해 상당한 에너지 절약을 가져옵니다.
안정적인 DC 연결 &우수한 전력 품질
모듈은 매우 안정적인 DC 링크 전압을 유지하고 있으며, 그리드 변동에 면역이 없습니다.이것은 모든 연결된 모터 모듈에 대한 이상적인 운영 환경을 만들어, 라인 전압 감소 중에도 전체 토크를 제공합니다.고급 제조 프로세스 (예: 정밀 압연, 대형 공구 기계) 에서는 프로세스 안정성과 제품 일관성을 보장합니다.또한, 거의 사인우스형 입력 전류는 라인 측 전력 인자를 1.0에 가까이 유지하여 외부 전력 인자 수정 용량의 필요성을 제거하고 그리드 하모니크 오염을 크게 줄입니다.
강제 공기 냉각 &시스템 통합
높은 전력 밀도로 인해 모듈은 효율적인 열 분산을 위해 강제 공기 냉각을 사용하여 무거운 부하 하에서 신뢰성을 보장합니다.DRIVE-CLiQ 인터페이스를 통해 SINAMICS S120 제어 시스템 (예: CU320-2 제어 단위)에 원활하게 통합되어 자동 구성, 포괄적인 상태 모니터링 및 실시간 오류 진단을 가능하게 합니다.
2.응용 시나리오 &가치 제안
이 132kW ALM은 까다로운 작동 조건에서 가치가 빛나는 중산업 응용 프로그램에 대한 선호 선택입니다.
2.1 무거운 재료 처리
항구 컨테이너 크레인, 대형 포포트트리 크레인 또는 광산 호이스트에서 자주 들고 내려가는 것은 대규모 재생 에너지를 생성합니다. ALM은 이 에너지를 재활용하여 전체 에너지 소비를 줄이고 브레이킹 저항으로 인한 높은 온도를 피합니다.
2.2 큰 원심 장비 &시험 플랫폼
대형 공장 드라이브 (시멘트 생산), 압축기 (석유화학 공장) 또는 드드드드라이브 시스템이 빠른 속도를 빠르게 감속해야 하는 드드드라드라이브 시스템의 경우 ALM의 재생 능력은 전기 비용을 직접 줄이고 시스템 동적 반응을 개선합니다.
2.3 공정 산업 안정성 보장
지속적인 공정 산업 (예: 종이, 금속 공학) 에서 전압 변동은 생산 라인 중단 또는 제품 스크래프를 초래할 수 있습니다.ALM의 안정적인 DC 링크는 "버퍼"로서 작동하여 드라이브 시스템을 그리드 장애로부터 분리합니다.이것은 전체 생산 라인의 전체 장비 효율성 (OEE) 및 운영 신뢰성을 크게 향상시킵니다.
깊은 확장: 체시시 유형 전원 모듈의 선택 및 시스템 계획
고전력 드라이브 구성 요소를 선택하는 것은 모델 사양을 검토하는 것보다 더 많은 것을 요구합니다. 전체 드라이브 시스템 아키텍처를 설계해야 합니다.
1.이 전력 수준에서 왜왜왜 왜왜 왜왜 이 이 전력 수준에서 왜왜 왜 왜왜왜 이 이 이 이 전력 수준에서 왜왜왜 왜 왜왜왜 왜 이 이
드라이브 시스템 전력이 ~90kW를 초과할 때, 드드드드라이브 시스템 유형 디자인은 책 크기 모델보다 더 성능이 높습니다.
책 크기 모듈은 옆에 장착되어 공통 냉각 배관을 공유하여 열 분산 용량을 제한합니다.
샤시 유형 모듈은 전용, 더 강력한 강제 공기 냉각 시스템을 가진 독립적인 전력 단위입니다.이것은 더 높은 냉각 효율성을 제공하고, 더 큰 단일 단위 전력 출력을 지원하고, 더 유연한 레이아웃 옵션을 제공합니다.
2.시스템 설계에 대한 주요 고려사항
6SL3330-7TE32-1AA3와 같은 고전력 ALM을 통합하는 데 신중한 시스템 수준의 계획이 필요합니다.
필수 주변 구성 요소 (AIM)
이 ALM은 해당하는 활성 인터페이스 모듈(AIM)과 페어링되어야 합니다.AIM은 입력 라인 원자기, 전충전 회로 및 EMC 필터를 통합합니다. 이 모든 것은 ALM의 안전한 시작, 안정적인 작동 및 전자기 호환성 표준 준수에 중요합니다.
포괄적인 보호 &조정
지역 전기 코드에 따라 적합한 차단기 또는 신관은 단회로 및 과부하 보호를 제공하기 위해 라인 공급 측에 설치되어야합니다.또한 시스템 접지 및 방패는 소음 면역과 인원 안전을 보장하기 위해 시멘스의 설치 지침을 엄격히 따라야합니다.
엔지니어링 &시행 도구
전체 S120 드라이브 시스템 (이 ALM을 포함하여) 은 TIA 포털 플랫폼 내에서 시멘스의 SINAMICS Startdrive 소프트웨어를 사용하여 구성, 매개 변수 및 시작됩니다.이 통합 엔지니어링 환경은 시스템 전반 매개 변수의 일관성을 보장하고 시스템 시스템 시스템 시스템 시스템 시스템 시스템 시스템 시스템
자주 묻는 질문 (FAQ)
1.이 132kW ALM과 책 크기 ALM의 주요 차이점은 무엇입니까?
주요 차이점은 전력 등급, 냉각 및 건설입니다.
책 크기 ALM: 낮은 전력, 내부 공기 냉각 (시스템 배관에 의존), 옆에 다축 장착을 위해 컴팩트.
이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이
예, 하지만 상세한 시스템 설계가 필요합니다.일반적으로 하나의 마스터 ALM은 일반적인 DC 버스의 기본 부하 전력과 재생을 처리합니다.거의 여러 ALM이 다른 라인 섹션에 구성되지 않습니다 (복잡한 조정이 필요합니다).더 일반적인 접근 방법: 하나의 고전력 ALM은 라인 또는 영역에 걸쳐 여러 모터 모듈을 공급합니다.
3.에너지 재생은 공장 전력 그리드에 해를 입니까?
아니요 - 잘 설계된 ALM은 그리드 품질을 향상시킵니다.그것의 단위 전력 요인과 사인우스 입력 전류는 하모니크를 줄입니다.재생된 에너지는 같은 변압기에 있는 다른 부하가 사용할 수 있는 깨끗한 50/60 Hz 전력으로, 그리드의 부담을 軽화합니다.그리드의 단회로 용량이 피드백을 받아들일 수 있도록 확인하십시오.
4.어려운 환경에서 강제 공기 냉각 시스템을 유지하는 방법?
냉각 시스템에는 교체 가능한 공기 필터가 있습니다. 정기적인 청소가 중요합니다.먼지가 많은 환경에서 청소 간격을 줄이거나 자체 청소 필터를 사용하십시오.팬 상태 및 온도 경보를 모니터링하여 예측 유지 보수를 위해 과열 중단 시간을 피합니다.
5.이 모듈은 타사 모터/드라이브와 함께 작동할 수 있습니까?
이론적으로 DC 링크는 DC 의존 장치에 전원을 제공할 수 있습니다.실제로 SINAMICS S120 생태계에서 사용하면 DRIVE-CLiQ/Startdrive를 통해 완전한 보호, 조정된 제어 및 진단에 액세스할 수 있습니다.제3자 통합은 이러한 장점을 잃고 위험을 초래합니다.
