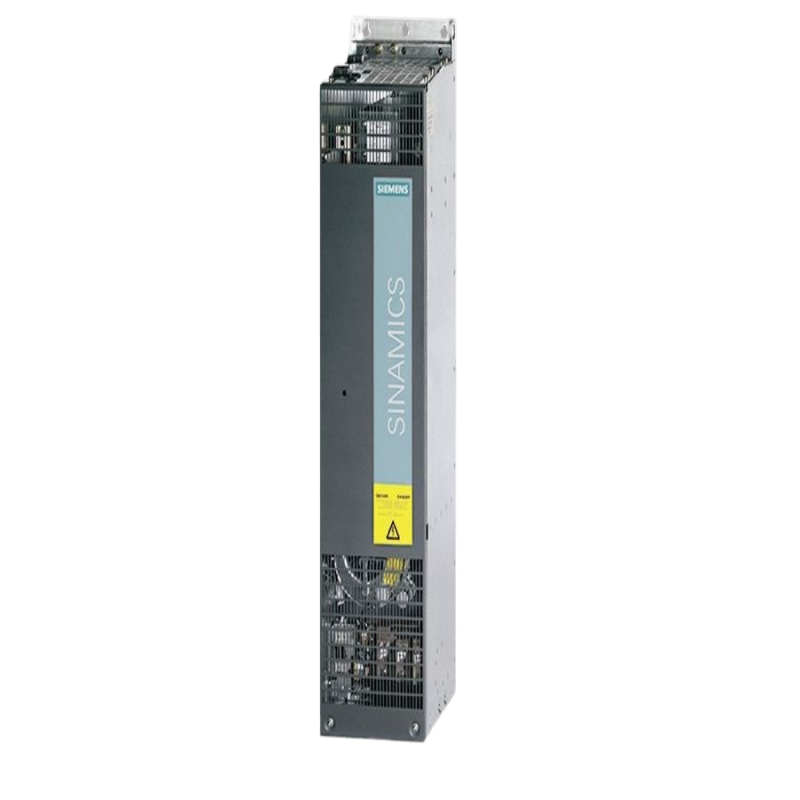

시멘스 6SL3330-6TE35-5AA3 스마트 라인 단위 (산업 정류기)

시멘스 SINAMICS S120 스마트 라인 모듈 6SL3330-6TE35-5AA3: 요구가있는 산업 환경을 위한 고전력 재생 변환

개요

시멘스 6SL3330-6TE35-5AA3은 검증된 재생 전력 변환 기술을 산업 전력 요구의 높은 수준으로 확장하는 것을 나타냅니다.75 kW의 강력한 용량을 가진 샤시형 스마트 라인 모듈 (SLM)으로서 이 단위는 독립적인 캐비넷 설치를 위해 설계된 견고한 패키지에서 에너지 재생과 높은 전력 품질의 중요한 이점을 제공합니다.그것은 광범위한 멀티 드라이브 시스템의 기본 파워 허브로서 역할합니다. 특히 운영 프로필이 높은 특성 부하의 종종 감속을 포함하는 경우.폐기열으로 분산하는 대신 브레이킹 에너지를 회복함으로써 이 SLM은 비용 센터를 효율성의 원천으로 변환하여 재료 처리, 공정 산업 및 대규모 자동화의 중력 응용 프로그램에 경제적이고 기술적으로 현명한 선택입니다.

1.제품 아키텍처: 기술 사양 및 디자인 철학

고전력 애플리케이션을 위해 설계된 6SL3330-6TE35-5AA3은 견고한 성능과 서비스 친화적 인 디자인의 철학을 구체화하고 있으며, 열에 대한 접근 방식에서 컴팩트 책 크기의 동대기와 크게 다릅니다.

관리 및 구조적 무결성.

1.1 주요 기술 자료

매개 변수

명세

제품 번호 6SL3330-6TE35-5AA3

제품 유형 SINAMICS S120 스마트 라인 모듈 (SLM)

디자인 체시 유형

입력 전압 3 AC 380 - 480 V ± 10%, 50/60 Hz

출력 전력 75 kW

정격 출력 현재 140 A

DC 링크 전압 규제되지 않는

재생 능력 예

냉각 방법 통합 팬으로 강제 공기 냉각

통신 DRIVE-CLiQ

1.2 핵심 기술 특성

고전력 IGBT 재생 프론트 엔드: 이 전력 수준에서 IGBT 기술의 사용은 관련된 상당한 전류를 처리하는 데 필수적입니다.이 아키텍처는 모듈이 모터를 운전하는 동안 정교기로서 기능하고 브레이킹 동안 인버터로 원활하게 전환하여 에너지를 그리드로 돌려 주는 것을 허용합니다. 이 기능은 크레인 호이스트 또는 다운힐 컨베이어와 같은 응용 프로그램에서는 중요합니다. 재생을 무시하는 것은 엄청난 에너지 비용과 복잡한 냉각 과제로 이어질 것입니다.

전용 강제 공기 냉각 시스템: 시스템 수준의 공기 흐름에 의존하는 책 크기 모듈과는 달리, 이 전전전용 전전전용 전전전용 전용 강제 공기 냉각 시스템은 이 전용 전용 전용 전용 강제 공기 냉각 시스템을 통합하고 있습니다.이 전용 이 이 이 이 이 이 전용 팬과 히트싱크 어이 이 전용 이 이 이 전용 이 이 이 전용 이 이 이 이 전용 팬과 히트싱크 어이 이 이 이 전용 안정성을 보장하고 요구적인 환경 조건에서 열 감소를 방지하기 위해 75 kW 연속속속속력 전력 75 kW에서

비규제 DC 링크 &시스템 통합: 모든 SLM과 마찬가지로, 그것은 통제되지 않는 DC 링크를 제공하므로 전압이 입력 공급으로 변동합니다.이것은 ALM과 구별되지만 대부분의 고전력 애플리케이션에 완벽하게 적합합니다.S120 생태계에 완전한 통합은 DRIVE-CLiQ를 통해 달성되며, 관리하는 제어 단위로부터 중앙 통제, 포함적인 진단 및 매개 변수 관리를 가능하게 합니다.

2.성능 및 응용 장점

이 75 kW SLM의 가치 제안은 에너지 효율성 향상, 시스템 단순화 및 대규모 산업 환경에서 운영 신뢰성을 통해 실현됩니다.

상당한 운영 비용 절감: 75kW의 브레이킹 전력을 재생할 수 있는 능력은 직접 극적으로 낮은 전기 청구서로 변환됩니다.광산 광장, 대형 테스트 벤치 또는 강철 가공 라인과 같은 집중적인 응용 프로그램에서 투자 수익은 매우 빠르게 될 수 있으며 지속적인 에너지 절약을 통해 초기 자본 지출을 정당화합니다.

고용량 브레이킹 저항 제거: 75 kW 시스템의 경우 비 재생 BLM을 사용하면 큰 비용이 많고 공간을 소비하는 브레이킹 저항 은행이 필요합니다.SLM은 이러한 필요성을 완전히 없애 캐비넷 공간을 해방하고 설치 복잡성을 줄이고 제어 실내 원치 않는 열의 주요 원천을 제거하여 HVAC 부하를 줄입니다.

산업용 장수를 위한 견고한 구조: 산산업용 장수를 위한 산산업용 장수를 위한 견고한 구조: 산산업용 장수를 위한 산산업산업용 장수를 위한 견고한 구조: 산산업산업용 장수를 위한 견고한 구조: 산견고한 구조와 전용 냉각은 광산, 금속 및 시멘트 산업에서 종종 발견되는 도전적인 환경에 더 탄력적이며 전체 시스템 가동 시간을 높이도록 기여합니다.

확장된 관점: 고전력 재생 모듈의 전략적 역할

이 칼리버의 전력 구성 요소를 선택하는 것은 대형 기계 또는 시스템의 전체 전기 및 제어 아키텍처에 영향을 미치는 전략적 인 결정입니다.

1.고전력 수준에서 전력 모듈 선택을 탐색

BLM, SLM 및 ALM 사이의 결정 매트릭스는 전력 수준이 증가함에 따라 점점 더 중요해지며 비용, 복잡성 및 성능에 영향을 미칩니다.

고전력 BLM 제한: 기본 라인 모듈 (BLM)은 이론적 인 옵션이지만, 실용성은 ~30 kW 이상 급격히 감소합니다. 수십 킬로와트의 에너지를 분산하기 위해 필요한 브레이킹 저항은 물리적으로 거대한 것으로 변하고 극단적인 열을 생성하고 중요한 안전 및 시설 관리 도전을 제시합니다.이 에너지를 이 이 에너지를 이 이 에너지를 에에너지를 이 이 이 에너지를 이 이 이 에너지를 이 이 이 이 에너지를 이 이 이 이 에너지를 이 이 이 이 에너

기본 스마트 선택으로 SLM: 재생을 필요로 하는 대부분의 고전력 애플리케이션에 대해 기기기기기본적으로 합리적인 선택이 되는 기기기기본 스마트 선택으로 체시 유형 SLM이 됩니다.샤시형 ALM에서 제공되는 완전히 규제되는 DC 링크의 프리미엄 비용 없이 에너지 회복과 고전력 요소 수정의 핵심 이점을 제공합니다. 에너지 의식 중산업에 대한 작업말입니다.

최고의 성능을 위한 ALM: 애플리케이션이 DC 버스 전압 변화에 매우 민감할 때 최최최고의 성능을 위한 ALM: 최최최고의 성능을 위한 ALM: 최최고의 성능을 위한 ALM: 애플리케이션이 DC 버스 전압 변이것은 일반적으로 네트워크 전압 이이이하 중에 전체 토크 능력을 유지하는 것이 협상할 수 없는 거대한 이이이런 거대한 이이이언트리형 공구 기계 공구 또는 고정밀 회전공장의 주요 스핀들과 같은 가장 까다로운 고동적 응용 프로그램에 대해 예약되어 있습니다.

선택 통찰력:

이 전력 수준의 선택은 기본 기능에 관한 것이 아니라 전력 제어 품질과 특정 프로세스 요구에 관한 것입니다.SLM은 훌륭한 균형을 제공하며, 소형 DC 링크 변화를 처리할 수 있도록 충분히 견고한 애플리케이션에 대한 스마트 재생과 전력 요소 개선을 제공합니다.

2.샤시형 SLM에 대한 시스템 설계 필수 사항

고전력 SLM을 통합하려면 모듈 자체를 넘어서는 신중한 계획이 필요합니다.

필수 라인 사이드 구성 요소: 이 등급의 SLM은 적절하게 등급된 라인 필터 또는 라인 원자기와 결합되어야합니다.이 구성 요소는 선택적인 것이 아닙니다.IEEE-519 또는 유사한 표준을 충족시키기 위해 전류 하모니크를 제한하고, 모듈을 라인 사이드 트랜지언트로부터 보호하고, IGBT의 안정적인 스위치를 보장하는 데 중요합니다.

강력한 제어 단위 요구 사항: 고전력 DC 버스는 종종 많은 모터 모듈을 공급합니다.이것은 전체 드라이브 시스템을 효과적으로 관리하기 위해 충분한 DRIVE-CLiQ 연결성과 처리 전력을 가진 강력한 제어 단위 (CU320-2와 같이) 가 필요합니다.SINAMICS Startdrive를 통해 수행되는 구성은 전력 토폴로지를 설정하고 모듈 사이의 에너지 흐름 제어를 정의하는 것을 포함합니다.

냉각 및 공간 물류: 설치자는 시멘스가 지정한 대로 제어 캐비냉냉트가 SLM의 공기 입구 및 배기에 적절한 공간을 제공하도록 보장해야합니다.주변 온도를 제어해야 하며, 냉각 공기는 과도한 먼지와 쓰레기가 없어야 하며, 히트싱크를 막고 시간이 지남에 따라 냉각 성능을 손상시키지 않도록 합니다.

자주 묻는 질문 (FAQ)

왜 75kW SLM에 샤시형 디자인이 필요합니까?

샤시형 디자인은 열 관리에 의해 결정됩니다.75kW 전력 변환기는 작은 책 크기 모듈에서 사용되는 수동/대역 방법을 통해 효과적으로 분산할 수 없는 상당한 열을 생성합니다.샤시형 SLM의 통합 강제 공기 냉각 시스템은 이 열을 적극적으로 거부하도록 설계되었으며 IGBT 및 기타 구성 요소가 안전한 온도 범위 내에서 작동하도록 보장하여 신뢰성과 정격 성능을 보장합니다.

2. "규제되지 않은" DC 링크는 75kW 모터에 어떻게 영향을 미치는가?

대부분의 고전력 모터가 펌프, 팬, 컨베이어 또는 호이스트를 운전하는 경우 효과는 무시합니다.이러한 응용 프로그램은 일반적으로 작은 공급 전압 변화에 견고합니다.모터의 토크는 전압의 제곱에 비례하므로 전류 전압 (따라서 DC 링크)의 작은 감소는 사용 가능한 토크의 작은 감소로 인해 종종 중요하지 않습니다.그것은 고정밀, 고동적 응용 프로그램에서만 중요한 문제가 되며, 토크가 변하지 않아야 하며 ALM이 필요합니다.

3.이 SLM은 독립적인 단위로 사용하여 시멘스 드라이브가 아닌 DC 버스를 공급할 수 있습니까?

기술적으로 가능하지만 제품의 핵심 가치를 거부하는 것은 강력히 권장되지 않습니다.SLM의 작동, 보호 및 진단은 DRIVE-CLiQ를 통해 SINAMICS S120 제어 시스템과 깊이 통합되어 있습니다.제3자 드라이브와 함께 사용하면 SLM 자체에 대한 복잡하고 신뢰할 수 없는 외부 제어 시스템이 필요하며, 보증이 없으며 통합 드라이브 시스템의 조정된 안전 및 최적화 기능을 희생합니다.

4.이 고전력 SLM의 주요 유지보수 포인트는 무엇입니까?

주요 유지보수는 예방적이며 냉각 시스템의 무결성에 초점을 맞추고 있습니다.공기 입구 필터 (장착된 경우) 및 히트싱크를 정기적으로 검사하고 청소하여 방해가 없는 공기 흐름을 보장하는 것이 가장 중요합니다.컨트롤러의 진단을 통해 모듈의 온도 및 팬 상태를 모니터링하면 예측 유지 보수가 가능합니다.예정된 중단 시간 동안 고전력 연결의 단단성을 정기적으로 확인하는 것이 뜨거운 지점과 잠재적 인 장애를 방지하기 위해 추천됩니다.

5.이 SLM에서 에너지 재생은 공장 그리드와 호환되나요?

일반적으로 예, 하지만 중요한 고려를 가지고 있습니다.재생된 에너지는 깨끗하고 사인스형 전력입니다.그러나 공장 변압기와 전기 배급 시스템은 이 전력을 "흡수하거나"그러그러한 전력을 "흡수할 수 있어야합니다.이것은 일반적으로 문제가 아닙니다. 재생된 에너지는 동일한 변압기의 다른 부하에 의해 소비됩니다.그러나 다른 부하가 매우 적은 시나리오 (예: 거의 비활동 공장) 에서 시스템 안정성을 보장하기 위해 전기 엔지니어와 상담하는 것이 좋습니다.
