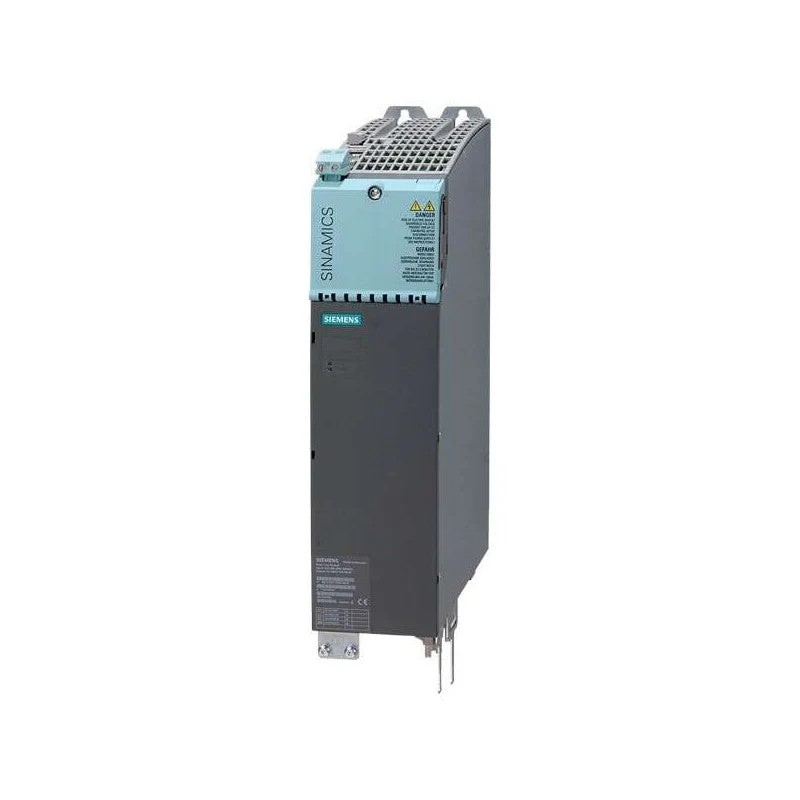

시멘스 SINAMICS S120 기본 라인 모듈 6SL3130-1TE22-0AA0: 표준 드라이브 응용 프로그램을 위한 경제적이고 견고한 전력 공급 장치
시멘스 6SL3130-1TE22-0AA0은 SINAMICS S120 드라이브 가족 내의 기본 라인 모듈 (BLM)이며, 표준 산업 응용 프로그램에 대한 비용 효율성과 신뢰성을 중심으로 한 설계 철학을 구체화합니다.이 20kW, 책 크기 형식의 전원 공급 모듈은 DC 버스 시스템의 기본 구성 요소로서 역할하고 있으며, 입력 삼상 AC 전원을 다운스트림 모터 모듈에 공급하는 DC 전압으로 변환하는 필수적인 작업을 수행합니다.
간단하고 비 재생 가동은 드문 브레이킹 또는 공정 역학이 더 고급 재생 모듈에 대한 투자를 정당화하지 않는 응용 프로그램에 이상적인 선택입니다.제어 캐비넷에 통합하기 위해 설계된 이 독일 엔지니어링 모듈은 간단한 펌프 및 팬 드라이브에서 컨베이어 시스템까지 다양한 자동화 작업을 위해 견고하고 신뢰할 수 있는 전력 기초를 제공합니다.
제품 코어: 기술 사양 및 기능 설계
6SL3130-1TE22-0AA0은 단순한 수정 원리에 따라 작동하며, 전력 변환을 달성하기 위해 다이오드 또는 티리스터를 사용합니다.이 디자인 선택은 견고성과 저렴한 가격의 열쇠입니다.
주요 기술 자료:
매개 변수 명세
깊은 기능 분석:
비 재생 정정: BLM으로서, 이 모듈은 전기 에너지를 위한 단방향 거리로 기능합니다. 그리드에서 AC 전력을 드라이브 시스템을 위한 DC 전력으로 변환할 수 있습니다.모터가 발전기로서 작동할 때 (예를 들어, 감속 중), BLM은 이 에너지를 그리드로 돌려 줄 수 없습니다. 이 브레이킹 에너지는 외부적으로, 일반적으로 브레이킹 저항 및 관련 브레이킹 유닛을 통해 분산되어야합니다.
비규제 DC 링크: 출력 DC 전압은 활성 부품에 의해 안정되지 않습니다.입력 AC 전압과 비율적으로 변동하며, 일반적으로 그 값의 약 1.35 배입니다.400V 공급의 경우, 이것은 DC 버스 전압이 약 540V로 이어집니다.이것은 많은 응용 프로그램에 충분하지만, 시스템은 전류 전압 감소로 인한 성능 변화에 더 민감하다는 것을 의미합니다.
통합 전충전 회로: 다른 S120 라인 모듈과 마찬가지로 BLM은 시작 시 DC 링크 전전원기를 안전하게 에너지를 주기 위해 전충전 회로를 통합하여 과도한 침입 전류를 방지합니다.이 20kW BLM의 경우, 이 회로는 사전 충전 저항과 내부 바이패스 접촉기를 포함합니다.
DRIVE-CLiQ를 통한 완전한 시스템 통합: 기본적인 전력 기능에도 불구하고 모듈은 S120 제어 아키텍처에 완전히 통합되어 있습니다.DRIVE-CLiQ 인터페이스는 중앙 제어 단위 (예: CU320-2)가 모듈을 자동으로 식별하고, 그 상태 (예: 온도 및 결함) 을 모니터링하고, 전체 전력 구조를 원활하게 관리할 수 있습니다.
응용 시나리오 및 운영 가치
비용 기반 표준 응용 프로그램: 컨트롤 브레이킹 및 에너지 회복이 필요하지 않는 비비비용 기반 비비비비용 기반 응용 프로그램은 펌프, 팬, 비비비비용, 압축기 및 컨베이어 운전에 완벽하게 적합합니다.이러한 연속 작업 응용 프로그램에서 SLM 또는 ALM보다 초기 비용 절감은 운영 성능을 손상시키지 않고 상당할 수 있습니다.
낮은 재생 부하를 가진 시스템: 브레이킹 이벤트가 희귀하고 에너지가 낮은 기계에서 브레이킹 저항을 추가하는 비용은 종종 BLM과 재생 모듈 사이의 가격 차이보다 낮습니다.이것은 BLM을 경제적으로 좋은 선택으로 만듭니다.
단순화된 시스템 아키텍처: 표준 기계를 제조하는 OEM들에게 BLM은 간단하고 신뢰할 수 있는 전원 공급 솔루션을 제공합니다.DRIVE-CLiQ를 통해 S120 생태계에 통합되면 쉽게 시작 및 진단을 보장할 수 있으며 전기 간단성은 설계 복잡성을 줄입니다.
확장된 관점: 다양한 포트폴리오에서 기본 라인 모듈의 전략적 역할
전력 변환 기술의 더 광범위한 맥락에서 BLM의 위치를 이해하는 것은 기술적이고 경제적으로 최적의 선택을 하는 데 매우 중요합니다.
전원 모듈 계층: BLM vs. SLM vs. ALM
기본 라인 모듈 (BLM - 이 모델): 엔트리 레벨, 가장 경제적인 옵션.비재생성이며, 규제되지 않는 DC 링크를 가지고 있으며, 감속을 위해 외부 브레이킹 저항이 필요합니다.그것은 자주 브레이킹하지 않는 비용 민감한 응용 프로그램에 대한 기본 선택입니다.
스마트 라인 모듈 (SLM): 중간 지상 솔루션.그것은 재생성, 즉 브레이킹 에너지를 그리드로 돌려 주고 에너지를 절약하고 브레이킹 저항을 제거 할 수 있습니다.그러나, BLM의 비규제 DC 링크의 특성을 공유합니다.안정적인 DC 전압이 중요하지 않은 자주 브레이킹하는 응용 프로그램에 이상적입니다.
활성 라인 모듈 (ALM): 고성능 옵션.그것은 재생성이며 완벽하게 조절되는 DC 링크 전압 (예: 안정적인 600V)을 제공하여 그리드 변동에 관계없이 일관된 모터 성능을 보장합니다.또한 거의 완벽한 전력 요인을 제공합니다.이것은 더 높은 초기 비용으로 제공되며 고역동적이고 정밀한 응용 프로그램을 위해 예약됩니다.
결정 프레임워크:
응용 프로그램이 드문 브레이킹, 낮은 에너지 회복 잠재력이 있고 주요 드라이버가 가장 낮은 초기 비용이 있을 때 BLM을 선택하십시오.
재생에서 에너지 절약을 원할 때 SLM을 선택하고 DC 링크 전압이 다를 수 있습니다.
최대 성능과 우수한 전력 품질을 위해 절대적으로 안정적인 DC 링크 전압이 필요할 때 ALM을 선택하십시오.
중요한 시스템 설계 및 구현 노트
의무 브레이킹 단위: 브레이킹 단위 (예: 6SL3000-0BE 시리즈에서) 및 적절한 크기의 브레이킹 저항은 BLM에 대한 선택적 인 액세서리가 아닙니다.그것은 필수적인 시스템 구성 요소입니다.이 단위는 DC 버스 전압이 임계값을 초과할 때마다 저항을 회로로 전환하여 브레이킹 에너지를 열으로 분산합니다.저항기는 적절한 환기를 가진 제어 캐비넷 밖에 설치되어야합니다.
사전 충전 및 외부 구성 요소: BLM에는 내부 사전 충전 회로가 있지만 주요 전력 입력에 외부 라인 접촉기가 여전히 필요합니다.제어 시제는 먼저 이 라인 접촉기를 닫아서 사전 충전을 시작해야 하며, 완료되면 BLM의 내부 바이패스 접촉기가 닫습니다.
냉각 및 물리적 설치: 책 크기 모듈로서 책 크기 스택 내의 제어 된 공기 흐름에 의존합니다.공간, 전력 연결에 대한 토크 사양 (예: 6 Nm 토크를 가진 M6 스크류) 및 전체 캐비넷 냉각 용량에 대한 시멘스의 설치 지침을 준수하는 것은 장기 신뢰성에 필수적입니다.
자주 묻는 질문 (FAQ)
SLM에 비해 BLM의 가장 중요한 운영 제한은 무엇입니까?
가장 중요한 제한은 브레이킹 에너지를 재생할 수 없다는 것입니다. SLM은 이 에너지를 그리드로 돌려 주어 전체 전력 소비를 줄일 수 있습니다.반대로, BLM은 브레이킹 저항에 열으로 이 에너지를 대대대비해야합니다.이것은 전기 비용을 증가시킬 뿐만 아니라 시설 내에서 원치 않는 열을 생성하며 추가 냉각이 필요할 수 있습니다.
"조절되지 않은" DC 링크 전압이 모터의 성능에 어떻게 영향을 미치나요?
비규제 DC 링크는 모터 모듈에 사용할 수 있는 전압이 전류 전압에 직접 연결되어 있음을 의미합니다.라인 전압이 10% 감소하면 DC 버스와 모터의 사용 가능한 전압과 토크도 감소합니다.펌프와 팬과 같은 견고한 응용 프로그램에서는 이것은 일반적으로 수락 가능합니다.브라운아웃 중에 전체 토크를 유지해야하는 고정밀 스핀들이나 응용 프로그램에서는 ALM의 안정적인 전압이 필요합니다.
이 BLM의 DRIVE-CLiQ 인터페이스는 제어를 위해 사용되나요?
아니요, 전력 변환의 적극적인 제어를 위해 아닙니다.BLM의 DRIVE-CLiQ 인터페이스는 주로 식별, 모니터링 및 안전을 위해 사용됩니다.그것은 시스템의 제어 단위가 모듈을 자동으로 감지하고, 유형 판을 읽고, 상태 (온도, 오류) 을 모니터링하고, 안전 토크 오프 (STO) 와 같은 안전 기능을 구현할 수 있습니다.실제 수정 과정은 수동적이고 통제되지 않는 기능입니다.
이 20kW BLM은 일반적인 DC 버스에 여러 모터 모듈을 공급할 수 있습니까?
네, 확실히이것은 S120 시스템의 핵심 개념입니다.이 20kW BLM은 S120 모터 모듈 (예: 1개의 10kW와 2개의 5kW 모듈) 의 조합을 공급 할 수 있는 공통 DC 버스를 설립합니다.DC 버스에서 모든 모터 모듈에 의해 추출되는 총 연속 전력은 BLM의 20kW 전력 등급을 초과해서는 안됩니다.
BLM의 주요 유지 보수 포인트는 무엇입니까?
유지보수는 대부분 예방적인 것입니다.주요 초점은 냉각 경로가 깨끗하고 방해가 없다는 것을 보장하는 것입니다.예정된 중단 시간 동안 고전력 연결의 단단성을 정기적으로 확인하십시오.가장 중요한 유지보수 항목은 종종 외부 브레이킹 저항입니다.그것이 깨끗하고 과열을 방지하기 위해 무제한 공기 흐름을 가지고 있음을 확인하십시오.컨트롤러를 통해 모듈의 온도 및 오류 역사를 모니터링하는 것은 예측 유지보수를 위한 귀중한 데이터를 제공합니다.
