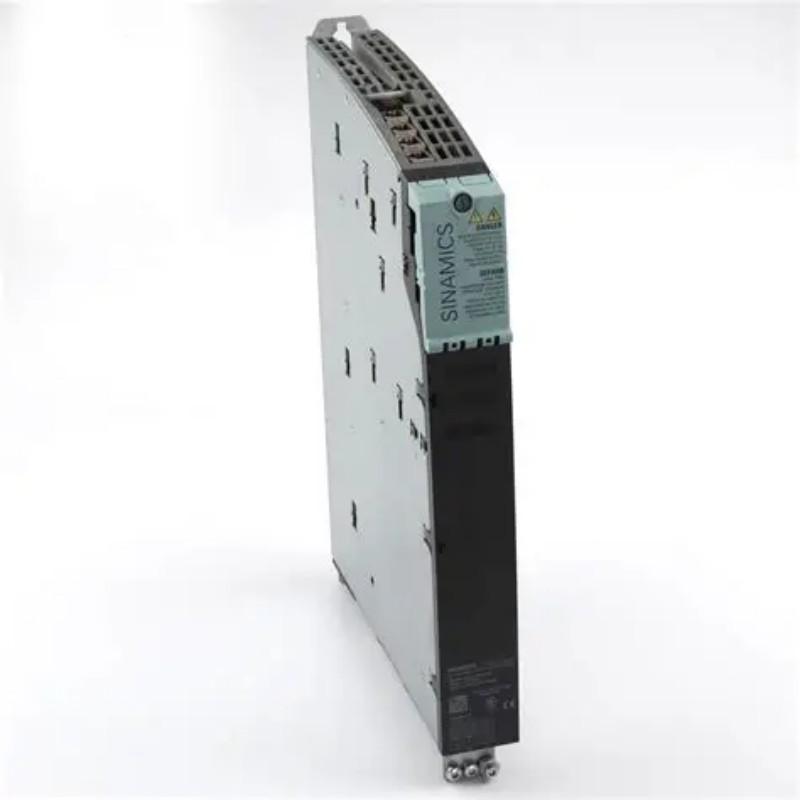

시멘스 6SL3120-2TE13-0AA3은 SINAMICS S120 드라이브 패밀리의 책 크기 모터 모듈이며, 특별히 단일 컴팩트 유닛에서 두 개의 독립적인 모터를 제어하기 위해 이중 모터 모듈로 설계되었습니다.이 모듈은 일반적인 DC 버스에서 600V DC 입력을 가져 3단계 AC 출력 (축당 400V, 3A)을 제공하기 위해 반환합니다.주요 설계 목표는 다축 애플리케이션에서 캐비넷 공간 활용을 극대화하는 것입니다. 두 개의 별도의 단축 모듈을 사용하는 것보다 매력적인 대안을 제공합니다.통합된 안전 기능과 DRIVE-CLiQ 연결성을 통해 조정된 모션 제어가 필요한 자동화 시스템에 대한 정교하고 공간 의식적인 솔루션을 제공합니다.
1.제품 개요 &시스템 통합
이 이중 모터 모듈은 SINAMICS S120 드라이브 시스템의 핵심 전력 구성 요소입니다.그것은 "공통 DC 버스"원칙에 따라 작동하며, 중앙 전원 공급 모듈 (기본, 스마트 또는 활성 라인 모듈과 같은) 600V DC를 제공하고 여러 모터 모듈 (이 모델을 포함하여) 이 버스에서 개별 모터를 구동하기 위해 도입됩니다.이 아키텍처는 여러 축을 가진 기계에 대해 매우 효율적입니다.
모듈 자체는 강력한 인버터로 기능하지만 지능을 위해 별도의 시멘스 제어 단위 (예: CU320-2)에 의존합니다.제어 단위는 모션 제어 작업을 실행하고 통합 DRIVE-CLiQ 인터페이스를 통해 모터 모듈과 통신하여 자동 구성, 정확한 제어 및 포함적인 진단을 가능하게 합니다.
중요한 참고: 6SL3120-2TE13-0AA3은 생산 종료에 도달했습니다.시멘스는 6SL3120-2TE13-0AA4를 직접 후계자로 지정했으며, 이 대체는 모든 새로운 프로젝트에 대해 지정되어야합니다.
2.자세한 기술 사양
아래 표는 6SL3120-2TE13-0AA3 모듈의 핵심 기술 매개 변수를 설명합니다:
매개 변수
명세
제품 번호 6SL3120-2TE13-0AA3
제품 유형 SINAMICS S120 더블 모터 모듈
디자인 책 크기, 내부 공기 냉각
입력 전압 600 V DC
출력 전압 3 AC 400 V
정격 출력 현재 3A/3A (축당)
모듈 상태 제품 중단;후계자는 6SL3120-2TE13-0AA4입니다
통신 DRIVE-CLiQ
안전 기능 확장된 안전 지원 통합 기능
맥박 패턴 최적화
3.핵심 특징 &디자인 이점
6SL3120-2TE13-0AA3은 드라이브 애플리케이션에 대한 견고하고 지능적인 선택으로 만드는 기능을 통합합니다.
하나의 단위에서 이중 축 제어: 두 개의 모터를 독립적으로 제어할 수 있는 능력은 그 뛰어난 특징입니다.이 설계는 두 개의 단축 모듈에 비해 필요한 장착 공간과 하드웨어를 ~50% 절감하여 더 소형하고 비용 효율적인 제어 캐비넷을 가능하게 합니다.
고밀도 장착용 책 크기 형태 요소: 표준화된 책 크기 디자인은 단일 레일에 여러 단위를 옆으로 장착할 수 있습니다.이것은 깨끗하고 모듈형적이고 확장 가능한 캐비넷 레이아웃을 만들어 귀중한 패널 공간을 최적화합니다.
통합 안전 &진단: 시멘스의 "Safety Integrated" 기능 (예: Safe Torque Off/STO)을 지원하여 기계의 전반적인 안전 시스템에 기여합니다.DRIVE-CLiQ 인터페이스는 운영 데이터 및 오류 코드에 실시간 액세스를 제공하여 예측 유지 보수 및 빠른 문제 해결을 가능하게 합니다.
최적화된 맥박 패턴 &내부 냉각: 최적화된 내내내부 내내내부 냉각: 최적화된 내내내부 내내내부 내내내부 냉각: 최적화된 내내내내부 내내부 내부 냉각: 최내부 공기 냉각 시스템은 소형 책 크기 어내내블리 내에서 열을 효율적으로 관리하여 외부 냉각 부품의 필요성을 제거합니다.
4.성능 &응용 프로그램 이점
모듈의 기술적 설계는 기계 제조업체 및 최종 사용자에게 직접적인 가치를 제공합니다.
최대화된 내각 공간 &복잡성 감소: 두 축을 하나의 모듈에 통합하면 캐비넷 크기당 축 수가 증가합니다.구성 요소 수를 줄이고, 배선을 단순화하고, 전체 시스템 비용과 복잡성을 줄입니다.
축당 높은 동적 성능: 하우징을 공유하지만 두 개의 인버터 단계는 독립적으로 작동하여 두 축에 동시에 높은 동적 성능을 제공합니다.이것은 조정되고 빠른 움직임을 필요로하는 응용 프로그램에 이상적입니다 (예를 들어, 이이이트리 시스템, 다기능 헤드).
간소화된 시행 &유지 보수: DRIVE-CLiQ는 제어 단위가 모듈을 자동으로 인식하여 시작 시간을 줄일 수 있습니다.통제 단위를 통한 중앙 집중 진단 및 매개 변수 관리도 지속적인 유지보수를 간소화합니다.
5.확장된 관점: 선택 &이중 모터 모듈을 적용
이중 모터 모듈을 언제 및 왜 사용해야 하는지 이해하는 것은 최적의 시스템 설계에 매우 중요합니다.
5.1 이상적인 응용 시나리오
이 모듈은 다음과 같이 뛰어난다:
다축 기계: 포장 기계, 인쇄기, 직물 장비 및 재료 처리 시스템 (여러 개의 컨베이어 / 액추에이터가 제어가 필요한 경우, 특히 다다축 다축 카운트).
공간 제한된 응용 프로그램: 공간 절약이 우선 순위가 되는 공공간이 많은 기존 캐비넷을 위한 컴공공공형 기계 또는 개조.
비용에 민감한 다축 프로젝트: 두 축이 축당 3A 한계 내에 떨어질 때 단일 이중 모듈은 두 개의 단일 축 단위보다 더 경제적입니다.
5.2 단 하나 대 두 배 모터 단위 비교
단일 및 더블 모듈 사이의 선택은 기본적인 설계 결정입니다.
측면
단일 모터 단위 (예: 6SL3120-1TE13-0AA3)
이중 모터 모듈 (이 모델)
유연성 높은 각 축은 독립적입니다;분산 축 또는 혼합 전력 요구 사항에 적합 비슷한 전력 요구 사항을 가진 공동 위치 축에 가장 적합
공간 효율성 더 낮은 여러 축에 대한 공간이 더 필요합니다 더 높은 두 축에 대한 공간이 ~50% 줄입니다.
비용 2개의 축(2개의 별도의 단위)에 대해 더 높은 2개의 축(1개의 통합 단위)에 대해 더 낮은
재고 단축 단위의 저장 필요 재고 단순화 (두 축에 대한 단위)
선택 통찰력: 비슷한 축 전력을 가진 다축 시스템에서 밀도와 비용 절감을 극대화하기 위해 이중 모터 모듈을 사용하십시오.유연성, 분산 축 또는 혼합 전력 요구를 위해 단일 모듈을 선택하십시오.
5.3 중요한 구현 고려사항
성공적인 통합은 다음에 관심을 기울여야 합니다.
제어 단위 호환성: 호환 가능한 시멘스 제어 단위 (예: CU320-2)는 필수적입니다.전체 시스템은 TIA 포털 내의 시멘스의 SINAMICS 스타트드라이브 소프트웨어를 통해 구성됩니다.
업스트림 구성 요소 크기: DC 버스를 공급하는 라인 모듈 (BLM/SLM/ALM)은 모든 연결된 모터 모듈의 결합 피크 전류를 처리하도록 크기화되어야합니다.
냉각 &공간: 모듈 주변의 최소 공간을 위해 시멘스의 설치 지침을 따르십시오.캐비넷의 열 관리 시스템이 모든 부품에서 열을 분산할 수 있도록 보장하십시오.
6.자주 묻는 질문(FAQ)
1.두 개의 단일 모듈보다 더블 모터 모듈의 주요 이점은 무엇입니까?
주요 이점은 공간 절약입니다. 두 축을 하나의 단위로 결합하여 캐비넷 공간을 ~50% 줄입니다.이것은 또한 하드웨어 비용을 줄이고 배선을 단순화합니다.
2.두 채널은 다른 모터 유형을 제어할 수 있습니까?
그래요두 개의 인버터 채널은 각 모터의 현재 요구가 축당 3A 한계 내에 남는 한 다른 모터 유형 (예: 인각각션 vs. 동기 서보 모터)에 대해 독립적으로 구성될 수 있습니다.모터 매개 변수는 중앙 제어 단위에 설정됩니다.
3.이 모듈은 아직 사용할 수 있습니까?
이 모델은 베이징 중핑 기술에서 재고 있습니다.베이징 중핑은 승인 된 시멘스 유통업체입니다.필요한 경우 저희에게 연락하십시오.
4.DRIVE-CLiQ는 어떻게 진단을 개선합니까?
DRIVE-CLiQ는 자동 모듈 식별과 중요한 데이터 (출력 전류, 온도, 상태) 의 실시간 모니터링을 가능하게 합니다.이 중앙 집중 가시성은 문제 해결을 단순화하고 상태 기반 유지보수를 지원합니다.
5.어떤 안전 기능을 지원합니까?
시멘스의 확장된 안전 통합 기능을 지원하며, 가장 일반적인 기능은 STO(Safe Torque Off)입니다.STO는 모듈이 모터에 토크 생산 전력을 보내지 않도록 안전하게 방지합니다.
