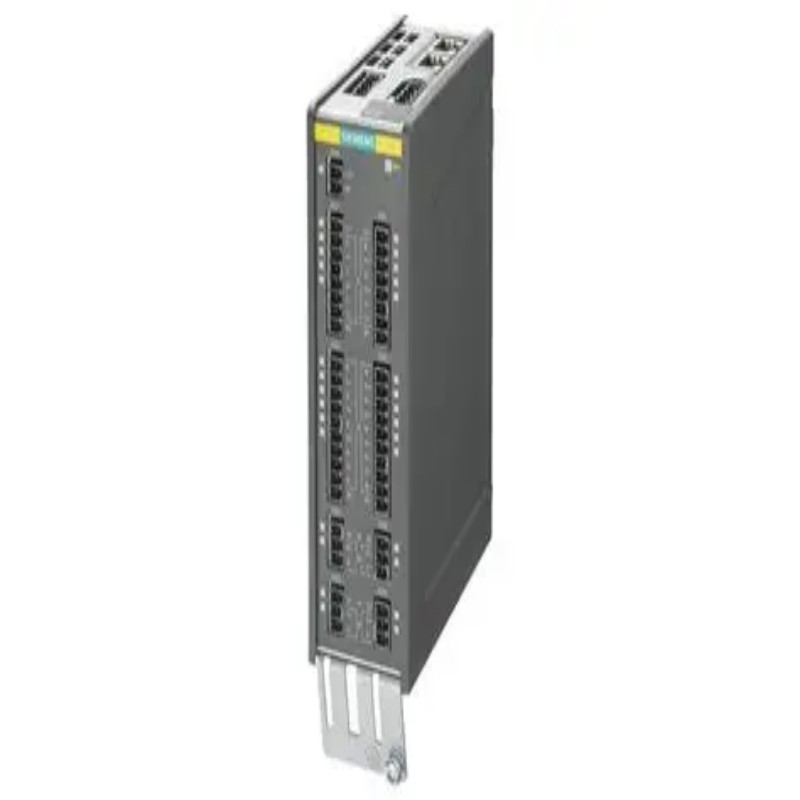

시멘스 6SL3120-1TE13-0AA3은 SINAMICS S120 드라이브 시스템 내의 기본적인 구성 요소이며, 정밀성과 효율성을 위해 설계된 산화 제거 모터 모듈을 대표합니다.전용 단일 모터 모듈로서 공통 DC 버스에서 직접 하나의 모터로 제어된 전력을 전달하여 속도와 토크를 정확하게 제어할 수 있습니다.이 소형, 내부 공기 냉각 단위는 다축 자동화 시스템에 원활하게 통합되도록 설계되었으며, 포장 및 재료 처리부터 산업 로봇까지 광범위한 산업 응용 프로그램에 대한 신뢰할 수 있고 확장 가능한 솔루션을 제공합니다.
1.제품 코어: 기술 사양 및 기능 설계
이 단일 모터 모듈은 중앙 제어 단위 (예: CU320-2) 가 DRIVE-CLiQ 네트워크를 통해 하나 이상의 이러한 모듈을 관리하는 더 큰 SINAMICS S120 시스템의 일부로 작동하도록 설계되었습니다.
1.1 주요 기술 자료
매개 변수
명세
제품 번호 6SL3120-1TE13-0AA3
제품 유형 SINAMICS S120 모터 모듈
단위 구성 단일 모터 단위
디자인 책 크기, 내부 공기 냉각
입력 DC 링크 전압 600 V DC (라인 모듈에서 공급)
정격 출력 현재 3 A
출력 전력 약 1.5 kW (400 V AC에서)
기술 기기기기기술 기기기기기술 기기기기기기기기기기기기술 기기기술기술
통신 DRIVE-CLiQ
1.2 깊은 기능 분석
전용 단축 제어: 다축 드라이브와 달리, 이 단축 모터 모듈은 한 모터를 제어하는 데 전용 합니다.이 초점 설계는 그 특정 축에 대한 모든 매개 변수 및 진단이 전반적인 제어 단위에 의해 관리되는 이 모듈의 제어 루프 내에 포함되어 있기 때문에 시작 및 문제 해결을 간소화합니다.
Booksize 형태 인자: Thebooksize 모터 모듈은 제어 캐비제제제트에 고밀도 설치를 위해 설계되었습니다.표준화된 표준화된 표표표준화된 표표준화된 표표준화된 표표준화된 표표준화된 표표표준화된 표표표준화된 표표표준화된 표준표화된 표준화된 표준화된 표준 표준화된 표준화된 표내부 팬은 외부 배관이 필요하지 않고 효과적인 열 분산을 보장합니다.
벤터 제어 성능: 모듈은 제어 단위에 의해 명령된 정교한이것은 속도와 토크의 정확한 조절을 가능하게 하며, 까다로운 응용 프로그램에 대한 높은 동적 응답을 제공합니다.그것은 정지시 전체 토크를 포함하여 전체 속도 범위에서 원활하게 작동할 수 있습니다.
DRIVE-CLiQ를 통한 완전한 시스템 통합: DRIVE-CLiQinterface는 S120 시스템의 생명선입니다.중앙 제어 단위가 모터 모듈을 자동으로 감지하고 올바른 매개 변수를 다운로드하고 전류, 온도 및 오류 상태의 실시간 모니터링을 포함한 포함적인 진단 및 안전 기능을 가능하게 합니다.
2.성능 이점 및 응용 프로그램 특정 가치
6SL3120-1TE13-0AA3은 집중된 성능, 사용 편의성 및 시스템 수준의 효율성을 통해 가치를 제공합니다.
다축 시스템에 최적화: 포장 기계 또는 로봇과 같은 여러 개의 움직이는 축을 가진 복잡한 기계에서 개별 단일 모터 모듈을 사용하여 모듈형이고 확장 가능한 아키텍처를 제공합니다.각 축은 독립적으로 구성되고 서비스를 제공하여 시스템 유연성과 가동 시간을 향상시킬 수 있습니다.
공간 효율적인 디자인: Thebooksize 모터 모듈 디자인은 소형 제어 캐비넷을 구축하는 데 중요한 활성화 요소입니다.드라이브 부품의 밀밀한 포장을 허용함으로써 OEM 업체가 오늘날의 제조 환경에서 중요한 요구 사항인 더 작고 통합된 기계를 설계하는 데 도움이 됩니다.
높은 동적 응답 및 정밀도: 강력한 제어 알고리즘과 빠른 스위치 IGBT 기술의 결합은 우수한 동적 성능을 제공합니다.이것은 빠른 가속화 및 감속화 또는 정확한 위치를 필요로 하는 응용 프로그램에 매우 중요하며, 높은 제품 품질과 처리량을 보장합니다.
3.확장된 관점: 현대 자동화에서 분산 모터 모듈의 역할
이 단일 모터 모듈이 작동하는 시스템 아키텍처를 이해하는 것은 산업 자동화에서 전략적 가치를 평가하는 데 중요합니다.
3.1 시스템 아키텍처: 중앙 통제 대 분산 전력
SINAMICS S120 시스템은 중앙 집중 지능과 분산 전력 변환의 장점을 활용하는 하이브리드 아키텍처의 예입니다.
중앙 지능 (제어 단위): 단일 제어 단위 (CU)는 전체 드라이브 시스템의 뇌로 작동합니다.기본적인 속도 제어부터 복잡한 인터폴레이트 축 움직임까지 모든 모션 컨트롤 작업에 대한 처리력을 보유하고 있습니다.이 중앙 집중화는 프로그래밍과 데이터 관리를 간소화합니다.
분산된 힘 (모터 모듈): 6SL3120-1TE13-0AA3처럼 Thesingle 모터 모듈은 근육으로 작동합니다.물리적으로 제어하는 모터 근처에 위치한 이러한 모듈은 비싸는 모터 전원 케이블의 길이를 줄이고 전자기 방해 (EMI)를 최소화합니다.공통 DC 버스에서 공급되는 이 분산 전력 단계는 깨끗하고 효율적이고 확장가능한 전력 배포 네트워크를 만듭니다.
선택 통찰력:이 아키텍처는 높은 수준의 조정으로 여러 축을 제어해야 하지만 각 축에 대한 개별 독립 드라이브를 사용하는 비용과 케이블링 복잡성을 피하고 싶은 기계 제조업체에게 이상적입니다.
3.2 구현에 대한 중요한 고려사항
이러한 컴팩트 모터 모듈을 기반으로 한 시스템을 성공적으로 구현하려면 여러 가지 주요 세부사항에 관심이 필요합니다.
크기 및 조정: 단일 모터 모듈은 모터의 연속 및 최대 전류 요구 사항에 따라 제어할 모터에 맞게 크기를 적용해야합니다.또한, upstreambooksizeLine 모듈 (ALM, SLM 또는 BLM)은 공통 DC 버스에 있는 모든 모터 모듈의 결합 전력을 공급하기 위해 크기화되어야합니다.
냉각 및 공간: 모듈이 내부적으로 냉각되는 동안 전체 제어 캐비냉냉트의 열 관리는 모든 부품의 전체 열 분산을 처리하도록 설계되어야합니다.모듈 사이의 최소 공간에 대한 시멘스의 설치 지침을 준수하는 것은 적절한 공기 흐름을 보장하고 과열을 방지하기 위해 필수적입니다.
구성 및 안전: 전체 드라이브 시스템은 TIA 포털 내의 시멘스의 SINAMICS 스타트드라이브 소프트웨어를 사용하여 구성됩니다.이 통합 환경은 시작 프로세스를 간소화합니다.STO(Safe Torque Off)와 같은 안전 기능은 제어 단위를 통해 구현되며 DRIVE-CLiQ 네트워크를 통해 모터 모듈로 라우팅됩니다.
4.자주 묻는 질문(FAQ)
1.모터 모듈과 서보 드라이브의 주요 차이점은 무엇입니까?
아싱글 모터 모듈은 지능과 모션 제어 기능을 위해 중앙 제어 단위에 의존하는 전력 증폭기입니다.전통적인 독립 서보 드라이브는 전원 단계와 제어 프로세서를 하나의 주택에 포함합니다.모듈식 S120 접근 방식은 다축 시스템에서 더 큰 유연성과 쉬운 조정을 제공합니다.
2.이 3A 모듈은 모든 유형의 모터를 제어할 수 있습니까?
이 모듈은 주로 AC 유도 모터와 동기 서보 모터를 제어하기 위해 설계되었습니다.특정 모터 유형은 제어 단위에서 구성되어야 하며, 제어 단위는 적절한 제어 알고리즘 (예를 들어, 인덕션 모터에 대한 제제제제어 특특정 모터 유형)을 적용합니다.최적의 성능을 위해 모터의 데이터를 정확하게 입력해야합니다.
3.DRIVE-CLiQ 연결이 왜 중요합니까?
DRIVE-CLiQ는 자동 토폴로지 탐지를 가능하게 합니다.시스템이 켜지면 제어 단위는 모든 연결된 책 크기 모터 모듈과 DRIVE-CLiQ 네트워크에서 그 위치를 자동으로 식별합니다. 이것은 수동 주소를 제거하고, 시스템 구조에 대한 명확한 개요를 제공합니다.
4.제어 단위가 실패하면 어떻게 되나요?
중앙 제어 단위가 실패하면, 그 단위에 연결된 모든 단일 모터 모듈은 제어 신호를 위해 CU에 의존하기 때문에 작동을 중단합니다.이것은 시스템 중복성에 대한 고려입니다.그러나 CU는 시스템 가용성을 극대화하기 위해 冗余 구성에서 그러하하트 스그러그러핑할 수 있습니다.
5.이 '책 크기' 디자인은 '이 '이 '이 이 체시 유형' 단위와 어떻게 다르습니까?
Aboxyze 모터 모듈은 다축 기계에 이상적인 제어 장 내부 블록 스타일 설치를 위한 컴팩트하고 표준화된 구성 요소입니다.
