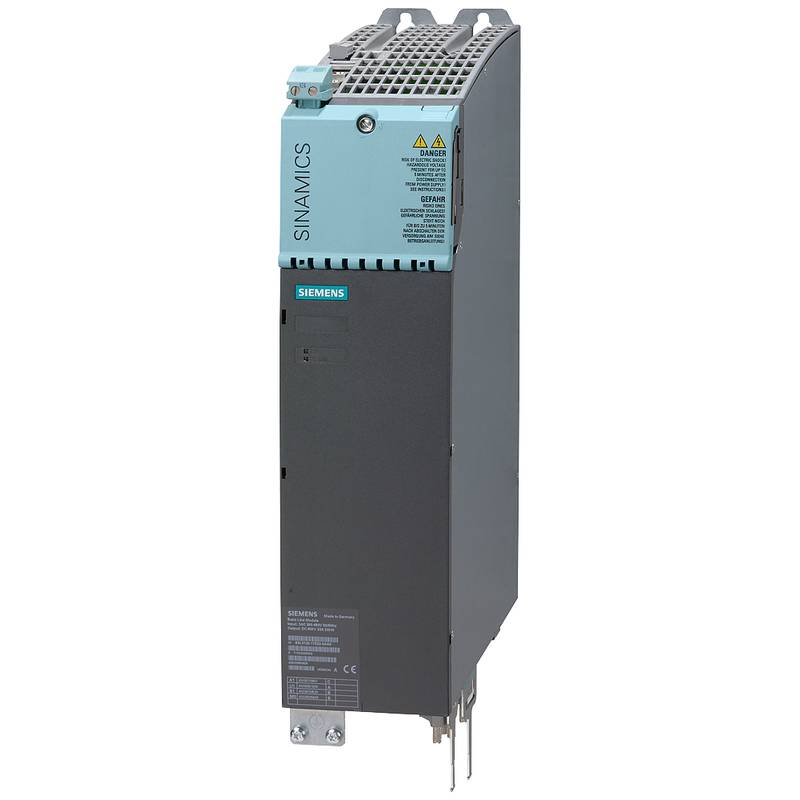

시멘스 SINAMICS S120 6SL3130-1TE22-0AA0: 비용 효율적인 책 크기 전원 모듈에 대한 결정적인 가이드
1.Product 개요 및 기술 검증
우선, 시멘스 6SL3130-1TE22-0AA0에 대한 제공된 기술 사양이 SINAMICS S120 가족의 표준 설계와 완전히 정확하고 일치한다는 것을 확인할 수 있습니다.이 제품은 실제로 기본 라인 모듈 (BLM)이며 산업용 멀티 드라이브 시스템에서 비용 최적화되고 신뢰할 수 있는 전력 변환을 위해 설계된 책 크기 전력 모듈의 본질적인 예입니다.
이 모듈은 SINAMICS S120 드라이브 시스템 내의 기본 DC 전원 공급으로 사용됩니다.그것은 전류에서 표준 3상 교류 전류 (3AC 380-480V, 50/60Hz)를 수신하고 안정적인 600V DC 버스 전압으로 변환합니다.34A의 정격 DC 전류와 20kW의 해당 전력으로,이 책 크기 전력 모듈은 기계에서 개별 축을 제어하는 하나 또는 여러 개의 다운스트림 모터 모듈을 공급하기 위해 필수적인 전력 백본을 제공합니다.
그 가치 제안은 세 가지 기둥에 기반되어 있습니다. 재생 브레이킹 없는 응용 프로그램에 대한 예외적인 비용 효율성, 모듈형 캐비넷 조립을위한 컴팩트하고 공간을 절약하는 책 크기 디자인, 그리고 정리기 기술의 내재적인 견고성과 단순성.
2.Deep 다이브: 핵심 기술 및 운영 원칙
더 진보된 형제, 활성 라인 모듈 (ALM) 또는 스마트 라인 모듈 (SLM)과는 달리, 기본 라인 모듈 (BLM)은 간단하고 단일 사분자 원리에 따라 작동합니다.
전력 변환 및 구성 요소: 이 책 크기 전력 모듈의 핵심은 DC 링크 용량기 은행과 통합 사전 충전 회로와 결합된 다이오드 또는 티리스터 기술을 사용하는 비 제어 또는 반 제어 정류기 단위로 구성되어 있습니다.그것의 핵심 기능은 순전히 단방향적입니다: 그것은 시스템에 대한 입력 AC 전원을 DC 전원으로 변환하고 이 에너지 흐름을 역환할 수 없습니다.
비규제 DC 링크: 기본 라인 모듈 (BLM)의 정의적인 기술적 특성은 비규제 DC 링크 전압입니다.출력 전압은 고정 수준에서 적극적으로 유지되지 않지만 입력 AC 전압과 비율적으로 변경되며, 일반적으로 약 1.35의 인수로 변경됩니다. 이것은 라인 공급이 변동하는 경우 DC 버스 전압도 변동할 것입니다.
열 관리 및 디자인: 책 크기 전원 단위로서, 고밀도 설치를 위해 디자인됩니다.내부 공기 냉각을 사용하여 제어 캐비넷의 경계 내에서 열을 효율적으로 분산합니다.표준화되고 표준화된 표표준화된 표표준화된 표표표준화된 표표준화된 표표준화된 표표표준화된 표표표준화된 표표표준화된 표준표화된 표준화된 표준화된 표준화된 표준화된 표준화된 표준화된 표준 표준화된 표준표
3.Key 성능 특성 및 응용 가치
기본 라인 모듈 (BLM)의 특정 설계 선택은 적절한 응용 프로그램에 대한 명확한 운영 이점과 경제적 이점으로 변환됩니다.
에너지 흐름 및 시스템 필요성: 기본 선 단위 (BLM)는 비 재생, 단일 사각 장치이기 때문에, 그것은 모터에서 브레이킹 에너지를 다시 그리드로 공급할 수 없습니다. 따라서, 연결 된 드라이브에 의해 생성되는 모든 감속 또는 수리 부하 에너지는 다른 곳에서 분산되어야합니다.이것은 외부 브레이킹 단위와 브레이킹 저항을 종종 브레이킹이나 높은 이이이너티 하중을 포함하는 모든 응용 프로그램에서 절대적으로 필수적인 시스템 구성 요소로 만듭니다.이 저항은 안전하게 관리되어야 할 열로 운동 에너지를 변환합니다.
비용에 민감하고 지속적인 의무 응용 프로그램에 최적화: 이 책 크기 전원 모듈의 주요 장점은 ALM 또는 SLM에 비해 낮은 초기 투자 비용입니다.다음과 같은 응용 프로그램에 이상적인 선택입니다.
기계는 주로 고정 상태, 자주 정지하는 모터 상태에서 작동합니다 (예를 들어, 특정 유형의 펌프, 팬 또는 컨베이어 섹션).
재생을 통한 에너지 회복의 잠재력은 낮으므로 재생 모듈의 높은 비용은 정당화되지 않습니다.
응용 프로그램은 DC 버스 전압의 작은 변동에 매우 민감하지 않습니다.
통합 진단 및 안전: 기본적인 전력 기능에도 불구하고 모듈은 DRIVE-CLiQ 인터페이스를 통해 디지털 SINAMICS S120 생태계에 완전히 통합됩니다.이것은 중앙 제어 단위 (CU)가 모듈을 자동으로 식별하고, 상태 (온도, 결함)을 모니터링하고, 모듈을 통해 연결된 드라이브로 라우팅 할 수 있는 안전 토크 연연결 연결 (STO)과 같은 시스템 전반 안전 기능을 구현할 수 있도록 합니다.
4.Comparative 분석: 당신의 전원 단위 선택을 이해하는
시스템 설계의 중요한 측면은 적절한 유형의 전원 모듈을 선택하는 것입니다.SINAMICS S120은 성능 요구와 예산 제한을 맞추기 위해 명확한 계층을 제공합니다.
기본 라인 모듈 (BLM-이 모델): 가장 경제적인 입구 점.그것은 비 재생성이며 규제되지 않는 DC 링크를 갖추고 있습니다.브레이킹이 드문 경우와 안정적인 DC 전압이 엄격한 요구 사항이 아닌 비용 기반 응용 프로그램에 완벽하게 적합합니다.
스마트 라인 단위 (SLM): 중간 지상, 에너지 절약 솔루션.그것의 DC 링크는 또한 규제되지 않지만, 그것은 재생적이며, 그것은 브레이킹 에너지를 그리드에 다시 공급 할 수 있습니다. 이것은 브레이킹 저항에 대한 필요성을 제거하고 전체적인 에너지 비용을 감소시키며, 자주 시작 정지 주기를 가진 응용 프로그램에 이상적입니다.
활성 라인 모듈 (ALM): 고성능 옵션.그것은 재생과 완벽하게 조절되는 DC 링크 전압 (예를 들어, 일정한 600V) 모두를 제공합니다.이것은 그리드 조건에 상관없이 최대 모터 성능 안정성을 보장하고 거의 완벽한 전력 인자 수정을 제공합니다.그것은 기계 공구 스핀들과 같은 고동적, 고정밀 응용 프로그램에 필수적입니다.
이 책 크기 전원 모듈인 BLM은 견고하고 연속 작업 시스템에서 단순성을 극대화하고 사전 비용을 최소화하는 기본 선택으로 역할을 확립합니다.
5.System 통합 및 필수 보완 구성 요소
6SL3130-1TE22-0AA0을 기능적인 드라이브 시스템으로 통합하려면 모듈 자체를 넘어서는 신중한 계획이 필요합니다.
필수적인 브레이킹 회로: 강조된 바와 같이, 일치하는 브레이킹 단위 (시멘스 6SL3100 시리즈에서 같은) 및 정확히 크기의 브레이킹 저항은 선택적 인 부속품이 아닙니다;그들은 핵심 안전과 기능적 구성 요소입니다.저항의 전력 등급 및 작업 주기는 모든 연결된 축의 총 비활성 및 브레이킹 프로필을 기반으로 계산해야합니다.
라인 사이드 컨디션: 모듈 자체가 컴팩트하지만 적절한 시스템 통합은 종종 신뢰성과 전자기 호환성 (EMC)을 보장하기 위해 추가 라인 사이드 구성 요소가 필요합니다.입력 라인 원자기 또는 필터는 전류 파형을 부드럽게 만들고, 공급 네트워크의 조화 왜곡을 줄이고, 라인 측 전압 전환으로부터 모듈을 보호하기 위해 필요할 수 있습니다.
제어 및 구성: BLM은 중앙 SINAMICS 제어 단위 (예: CU320-2) 의 명령하에 작동합니다.기본 라인 모듈 (BLM), 브레이킹 단위 및 모든 모터 모듈을 포함한 전체 시스템은 TIA 포털 프레임워크 내에서 SINAMICS StartDrive와 같은 시멘스 엔지니어링 소프트웨어를 사용하여 구성되고 시작됩니다. DRIVE-CLiQ 연결은 자동 토폴로지 탐지 및 중앙 집중 매개 변수 관리를 가능하게 합니다.
자주 묻는 질문(FAQ)
1.SLM 또는 ALM에 비해 기본 라인 모듈의 가장 큰 한계는 무엇입니까?
가장 중요한 제한은 브레이킹 에너지를 재생할 수 없다는 것입니다. 모든 감속 에너지는 외부 브레이킹 저항을 통해 열으로 분산되어야하며, 에너지 폐기와 제어 캐비넷에서 추가 열 부하로 이어집니다.반대로 SLM과 ALM은 이 에너지를 그리드로 돌려 주고 전체적인 시스템 효율성을 향상시킬 수 있습니다.
2.How "비 규제"DC 연결 전압은 내 기계의 성능에 영향을 미치나요?
비규제 DC 링크는 모터 모듈에 공급되는 전압이 전류 전압에 직접 연결되어 있음을 의미합니다.라인 전압의 감소는 DC 버스와 모터의 사용 가능한 전압과 토크의 비율적인 감소를 일으킬 것입니다.컨베이어 또는 펌프와 같은 견고한 응용 프로그램에서는 이것은 일반적으로 수락 가능합니다.안정적인 토크를 필요로 하는 고정밀 프로세스에서는 ALM의 안정적인 버스가 필요합니다.
3.Can 이 20kW BLM 1개 이상의 모터 단위를 공급합니까?
분명히이것은 일반적인 DC 버스 아키텍처의 기본적인 강점입니다.이 책 크기 전원 모듈은 20kW, 600V DC 버스를 설립합니다.SINAMICS S120 모터 모듈 (예를 들어, 1개의 10kW, 1개의 5kW 및 1개의 3kW 모듈)의 모든 조합을 연결할 수 있습니다.
4.BLM의 DRIVE-CLiQ 인터페이스는 수정의 적극적인 제어를 위해 사용되나요?
No.Basic Line Module(BLM)의 DRIVE-CLiQ 인터페이스는 주로 식별, 모니터링 및 안전 통신을 위해 사용됩니다.그것은 제어 단위가 모듈을 자동으로 감지하고, 매개 변수를 읽고, 건강 (온도, 결함) 을 모니터링하고, 안전 명령을 통과할 수 있도록 합니다.실제 수정 과정은 수동적이고 통제할 수 없습니다.
5.이 BLM 주변에 지어진 시스템의 주요 유지 보수 점은 무엇입니까?
유지보수는 예방 조치에 초점을 맞추고 있습니다.책 크기 전원 모듈 스택의 냉각 경로가 방해가 없고 깨끗하는지 확인하십시오.가장 중요한 외부 구성 요소는 브레이킹 저항입니다.정기적으로 그것이 깨끗하다는 것을 확인하고, 자유로운 공기 흐름이 있으며, 과열이나 손상의 징후를 보여주지 않습니다.예측 유지 보수 통찰력을 위해 제어 시스템을 통해 모듈의 온도 및 오류 로그를 정기적으로 모니터링합니다.
