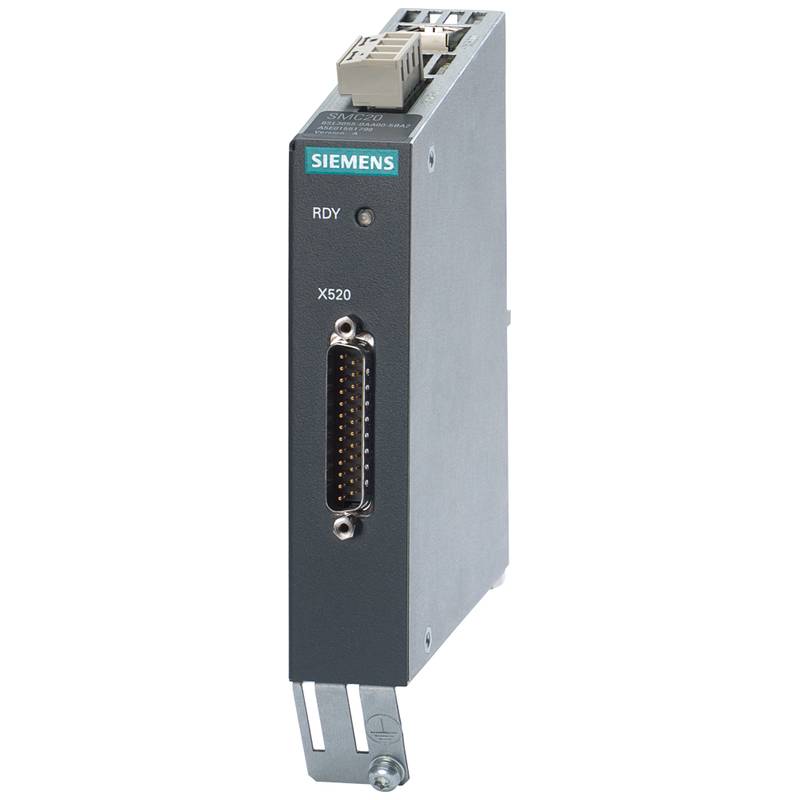

시멘스 6SL3055-0AA00-5BA3은 분명히 SINAMICS S120 센서 모듈입니다.더 구체적으로, 그것은 SMC20으로 지정되어 있으며, 고정밀 엔코더와 SINAMICS S120 드라이브 시스템의 디지털 세계 사이의 격차를 다리기 위해 설계된 캐비넷 장착 드라이브 센서 모듈입니다.주요 기능은 DRIVE-CLiQ 인터페이스가 없는 특정 유형의 로터리 엔코더로부터 신호를 평가하고 처리하고, 드라이브 컨트롤러가 이해할 수 있는 표준화된 디지털 형식으로 아날로그 또는 시리얼 데이터를 변환하는 것입니다.
이 모듈은 고정확도 모터를 현대 자동화에 통합하는 데 필수적인 구성 요소입니다.그것은 S120 시스템이 정확한 위치, 동기화된 움직임 및 고품질 속도 조절과 같은 극단적인 정밀성을 요구하는 작업에 1 Vpp 사이노스 코사이노스 증가적 인코더와 EnDat 절대 인코더로부터 우수한 피드백을 활용할 수 있도록 주는 중요한 신호 인터프리터로서의 역할을 합니다.엔코더 데이터를 위한 전용 고정확도 경로를 제공함으로써 SMC20 센서 모듈은 드라이브의 제어 알고리즘이 가장 정확한 실시간 위치 및 속도 정보를 사용할 수 있도록 보장합니다.
1.Technical 명세 및 물리적 설계
SMC20 모듈은 산업용 제어 캐비넷에 신뢰성과 원활한 통합을 위해 설계되었습니다.설계는 신호 무결성과 컴팩트성을 우선순위로 합니다.
전기 및 기능적 인터페이스:
모듈은 5V DC 공급에서 작동하여 표준 저전압 산업 환경에 적합합니다.주요 기능은 고해상도 피드백 신호를 처리하는 것입니다.그것은 특별히 두 가지 주요 유형의 고성능 엔코더와 인터페이스하도록 설계되었습니다: SIN / COS 1 Vpp 증가 엔코더와 EnDat 절대 엔코더입니다.중요한 특징은 데이터 입력을 위한 DRIVE-CLiQ 케이블과의 독립성입니다.대신, 그것은 전통적인 배선을 통해 인코더에 직접 연결합니다. 그러나, 그것은 자신의 DRIVE-CLiQ 항구를 통해 SINAMICS 시스템에 처리된 데이터를 출력합니다. 그것은 유연한 기계 설계를 촉진하는 최대 100 미터의 인코더 케이블 길이를 지원합니다.모듈의 소형 차원은 약 410 그램의 경량 디자인으로 150 mm (높이) x 30 mm (폭) x 111 mm (깊이)이며, 제어 캐비넷 내의 표준 35 mm DIN 레일에 고밀도 설치를 허용합니다.
2.Core 기능 및 시스템 통합
SMC20 드라이브 센서 모듈은 SINAMICS S120 아키텍처 내에서 전문 번역기 및 신호 조절기로 작동합니다.
신호 처리 및 디지털 변환:
SIN/COS 타입과 같은 엔코더는 아날로그 사이노스 파와 코사이노스 파를 출력하지만, EnDat 엔코더는 양방향 디지털 프로토콜을 사용합니다.SMC20의 내부 회로는 이러한 신호를 수신하기 위해 맞춤형입니다.아날로그 입력의 경우 고해상도 디지털화를 수행하여 미세한 파장 패턴을 정확한 디지털 카운트로 변환합니다.EnDat 의 경우, 절대적인 위치 데이터를 요청하고 수신하기 위해 일련 통신을 처리합니다.이 과정은 신호 소음을 최소화하고 인코더의 기본 해상도를 보존하며, 이는 매우 낮은 속도와 높은 위치 정확도에서 부드러운 움직임을 달성하는 데 중요합니다.
SINAMICS S120 생태계의 역할:
전형적인 설정에서 SMC20은 모터 모듈에 의해 제어되지 않지만 중앙 제어 단위 (예: CU320-2)에 의해 제어됩니다.DRIVE-CLiQ를 통해 연결되면 제어 단위는 SINAMICS S120 센서 모듈을 자동으로 식별하고 드라이브 토폴로지에 통합합니다.모듈은 특정 축에 대한 전용 피드백 장치가 됩니다.모든 중요한 데이터 - 처리된 위치, 속도 및 진단 정보 (가능한 센서 오류를 포함하여) - 컨트롤러로 실시간으로 전송됩니다.이것은 고급 폐쇄 루프 제어 기능과 중앙 집중 모니터링을 가능하게 합니다.
3.Application 시나리오 및 주요 이점
이 모듈은 DRIVE-CLiQ 피드백 시스템이 아닌 프리미엄 모터와 전문 애플리케이션의 잠재력을 해제합니다.
주요 응용 분야:
SMC20은 고해상도 사이노스 코사이노스 엔코더를 갖춘 모터가 정밀 밀링, 가공 및 회전을 위해 사용되는 고급 공구 기계에서 필수적입니다.그것은 로봇에서 정확한 팔 위치 및 축 사이의 정확한 동기화를 위해 인쇄 / 포장 기계에서 마찬가지로 중요합니다.아날로그 또는 EnDat 엔코더가 있는 모터를 사용하고 SINAMICS 플랫폼에 통합되어야 하는 모든 애플리케이션은 이 모듈의 후보자입니다.
경쟁력 이점과 가치 제안:
미래에 대한 통합: 그것은 기본적인 DRIVE-CLiQ 인터페이스가 없는 비싸고 고품질의 모터에 대한 투자를 보호하여 최신 S120 기술과 함께 사용할 수 있습니다.
최적화된 성능: 엔코더 신호의 전체 해상도를 보존하고 전용 처리를 제공함으로써 단순화된 신호 변환기에 비해 우수한 제어 루프 성능을 가능하게 합니다.
시스템 진단: 그것은 엔코더 건강과 신호 상태를 드라이브의 포괄적인 진단 프레임워크에 통합하여 예측 유지 보수 및 더 쉬운 문제 해결을 가능하게 합니다.
확장된 관점: 모션 컨트롤의 인코더 인터페이스 풍경
피드백 시스템의 더 넓은 맥락을 이해하면 SMC20 같은 모듈의 전략적 중요성을 강조합니다.
1.The 피드백 생태계: Native vs.External 인터페이스
현대 드라이브 시스템은 일반적으로 두 가지 방법으로 피드백을 관리합니다.네이티브 DRIVE-CLiQ 엔코더는 인터페이스를 내장하여 플러그 앤 플레이 단순성과 직접적인 데이터 교환을 제공합니다.SMC20을 포함하는 설정과 같은 모듈을 가진 외부 인코더는 모터가 다른 종종 아날로그 또는 소유 출력을 가질 때 사용됩니다.이것은 많은 제3자 모터, 레거시 고성능 모터 또는 전문 응용 프로그램 (예를 들어, 대형 기어박스에 장착 된 엔코더와) 에서 일반적입니다.드라이브 센서 모듈 카테고리는 이 다양한 풍경을 통합하여 디지털 드라이브 시스템으로 표준화되고 고품질의 게이트웨이를 제공하기 위해 존재합니다.
2.Navigating SMC 가족: 올바른 인터페이스를 선택
SMC20은 각각 특정 엔코더 프로토콜을 제공하는 더 큰 센서 모듈 가족의 일부입니다.올바른 것을 선택하는 것이 중요합니다.
SMC10 : 해결기 신호를 평가하기 위해 설계되었습니다.
SMC20 (이 단위): SIN/COS 1Vpp 증가적 및 EnDat 절대 인코더를 위해.
SMC30: TTL/HTL 증가 엔코더와 SSI 절대 엔코더로부터 신호를 처리합니다.
SMC40: 새로운 EnDat 2.2 프로토콜에 초점을 맞추고 있습니다.
이 전문화는 모든 엔코더 유형이 최적의 신호 조절 전자 장치와 일치하여 가능한 최고의 데이터 정확도와 시스템 신뢰성을 보장합니다.
자주 묻는 질문(FAQ)
SMC20 센서 모듈의 주요 목적은 무엇입니까?
주요 목적은 내장 DRIVE-CLiQ 인터페이스가 없는 고정밀 엔코더에 대한 지능형 어기기기기기로서 작동하는 것입니다.SIN/COS 또는 EnDat 인코더에서 원시 신호를 취하여 고해상도 디지털 형식으로 변환하고 이 중요한 위치와 속도 데이터를 SINAMICS S120 드라이브 시스템으로 원활하게 전송하여 정확한 모터 제어를 제공합니다.
이 모듈을 모터 엔코더와 함께 사용할 수 있습니까?
아니, 그것은 보편적이지 않습니다.6SL3055-0AA00-5BA3 SMC20 모듈은 2개의 엔코더 유형을 위해 특별히 설계되었습니다. 1 Vpp 사이노스 코사이노스(SIN/COS) 증가적 엔코더와 EnDat 절대 엔코더입니다.TTL, HTL, 해결기 또는 다른 프로토콜과 함께 사용하면 작동하지 않습니다. 당신은 당신의 인코더의 출력 사양과 일치하는 시멘스 센서 모듈을 선택해야합니다.
SMC20은 드라이브 시스템에 어떻게 연결합니까?
모듈은 두 개의 핵심 연결을 가지고 있습니다.첫째, 그것은 전용 포트 (종종 Sub-D 연결관)을 통해 엔코더의 출력 케이블에 직접 연결됩니다.둘째, 표준 DRIVE-CLiQ 케이블을 통해 SINAMICS S120 시스템에 연결되어 제어 단위 또는 다른 DRIVE-CLiQ 노드에 연결됩니다.또한 별도의 5V DC 전원 공급이 필요합니다.
간단한 간간단한 간간간단한 간간간단한 간간간단한 간간간단한 간간간단한 간간간단한 간간간간단한 간간간간간단한 간간간간
박스 트레인만 번역하는 기본 변환기와는 달리 SMC20은 고급 신호 처리를 수행합니다.그것은 매우 정밀한 해상도를 위해 아날로그 사인스 파의 높은 인터폴레이션 능력을 유지하고, EnDat의 양방향 통신을 처리하고, 드라이브의 진단 및 안전 프레임워크에 완전한 통합을 제공합니다.이것은 더 나은 정확성, 신뢰성 및 시스템 전반 진단에 대한 액세스를 가져옵니다.
SMC20은 안전 기능에 사용되나요?
SMC20의 주요 역할은 표준 정밀 제어입니다.SINAMICS Safety Integrated 프레임워크 내의 Safe Torque Off (STO) 또는 Safely Limited Speed (SLS) 와 같은 안전 기능은 일반적으로 전용 안전 인코더 또는 추가 평가 모듈에 의존합니다.적합한 구성을 위해 항상 시멘스 공식 안전 매뉴얼을 참조하십시오.
