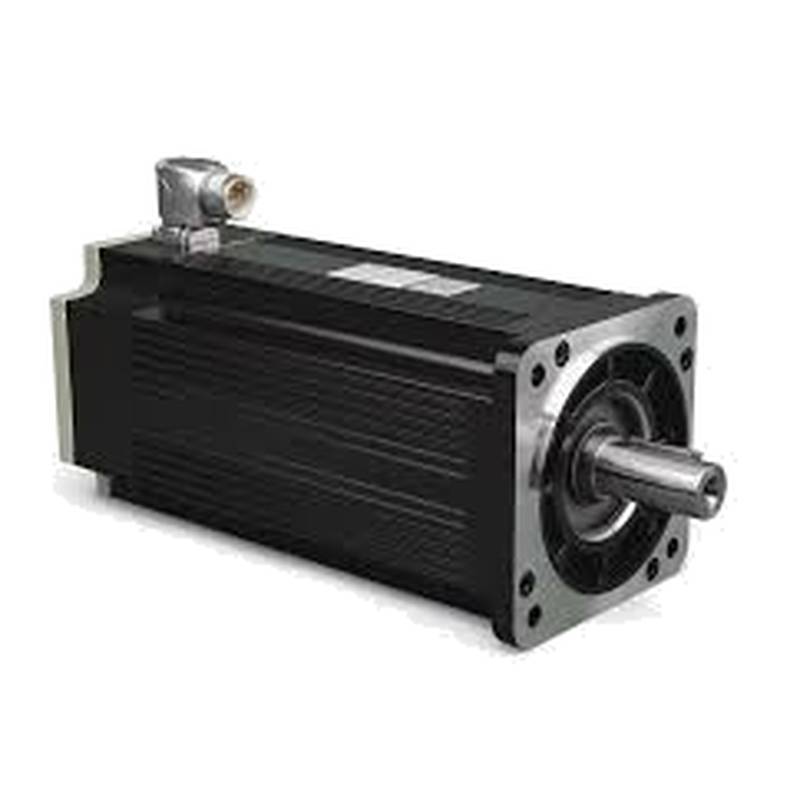

ABB HDS8A-0309ASKNN 1 HP AC 서보 모터(AC Servo Motor) 및 통합 피드백 시스템(Integrated Feedback System)

ABB HDS8A-0309ASKNN은 고정밀 산업용 모션 제어를 위해 설계된 통합 피드백 시스템을 갖춘 1 HP AC 서보 모터입니다. 이 장치는 정확한 속도 및 위치 조절이 필수적인 자동화 제조, 로봇 공학 및 CNC 기계의 핵심 구성 요소입니다. 산업용 시스템이 노후화됨에 따라 생산 가동 시간과 시스템 정확도를 유지하기 위해서는 이 특정 1 HP 서보 모터의 안정적인 교체가 필수적입니다. 통합 서보 모터 피드백 메커니즘은 실시간 폐루프 작동을 보장하여 동적 부하 환경에서 추적 오류를 최소화합니다. 고출력과 고급 신호 처리를 결합하여 이 모터는 다축 동기화 작업에서 일관된 성능을 지원합니다. 이 모터는 콤팩트한 프레임 내에서 높은 토크 밀도를 요구하는 다양한 자동화 조립 라인 및 자재 취급 시스템에서 사용되고 있습니다.

제품 유형 및 범주 포지셔닝

ABB HDS8A-0309ASKNN은 고동적 응답 애플리케이션을 위해 설계된 영구 자석 AC 동기식 서보 모터 범주에 속합니다. 표준 유도 모터와 달리 이 장치는 통합 피드백 인터페이스를 사용하여 로터 위치 및 속도에 대한 지속적인 데이터를 드라이브 컨트롤러에 제공합니다. 이러한 통합으로 인해 이 장치는 밀리초 미만의 조정 주기가 필요한 시스템을 위해 특별히 설계된 스마트 액추에이터로 분류됩니다. 이러한 분류를 바탕으로 이 모터는 일반적으로 자동화 포장, 반도체 웨이퍼 처리 및 고속 로봇 조립과 같은 산업 분야에 배치됩니다. 이 모터는 드라이브와 모터 간의 통신이 부하와 독립적인 속도 안정성을 위해 최적화된 모션 제어 생태계 내에서 활성 구성 요소 역할을 합니다.

기술 사양

전력 출력: 1 HP

공칭 전압: 230 VAC

정격 속도: 3000 RPM

피드백 유형: 통합 엔코더

절연 등급: F

보호 등급: IP65

작동 온도: 0 °C ~ 40 °C

샤프트 직경: 19 mm

듀티 사이클: 연속 S1

기술적 하이라이트

HDS8A-0309ASKNN의 구조적 설계는 제한된 설치 공간을 위한 환경 탄력성과 콤팩트한 통합에 중점을 둡니다. 제조업체 데이터시트에 따른 IP65 보호 등급으로, 인클로저는 먼지 유입을 효과적으로 방지하고 저압 물 분사로부터 보호하여 가혹한 작업 현장 조건에서도 수명을 보장합니다. 또한 이 장치는 후면 케이싱에 통합 피드백 시스템을 직접 통합하여 외부 케이블링과 관련된 전자기 간섭(EMI)을 최소화합니다. 이러한 설계 방식은 전반적인 설치 공간을 줄이는 동시에 유지보수 기술자를 위한 물리적 설치 과정을 간소화합니다.

성능 및 신뢰성과 관련하여, 모터의 고정밀 제어 유지 능력은 제조업체 데이터시트에 따라 3000 RPM의 정격 속도에서 일관된 작동을 통해 입증되었습니다. 이러한 속도 안정성은 위치 추적의 정확성을 저하시키지 않으면서 높은 처리량을 요구하는 애플리케이션에 매우 중요합니다. 더욱이, 모터의 S1 듀티 사이클 등급은 표준 작동 온도 범위 내에서 열 저하 위험 없이 지속적인 장기 작동 중에 최고 효율을 유지할 수 있도록 보장합니다. 이러한 성능 특성은 중요한 생산 공정에서 계획되지 않은 가동 중단 가능성을 종합적으로 최소화합니다.

적용 시나리오

정밀 CNC 가공: 이 모터는 축 이동을 위한 고토크 출력을 촉진하여 공작 기계가 일관된 절삭 경로를 유지하도록 합니다. 통합 피드백 시스템은 밀리초 미만의 응답 시간을 제공하여 부품 불량률을 크게 줄이고 기계식 구동 구성 요소의 전반적인 수명을 연장합니다. 자동화 자재 취급: 고속 컨베이어 시스템에서 이 모터는 가속 및 감속 시 갑작스러운 부하 변화를 관리하는 데 필요한 1 HP 전력 출력을 제공합니다. 정밀한 속도 제어는 구성 요소가 정확하게 배치되도록 보장하며, 이는 시스템 가동 중단 및 운영 비효율성을 효과적으로 줄입니다.

선택 권장 사항

19 mm 샤프트 직경과 콤팩트한 프레임으로 좁은 캐비닛 설계 내에서 높은 전력 밀도를 허용하므로 공간이 제한적인 고정밀 모션 제어 작업에 적합합니다. 제조업체 데이터시트에 따라 내부 절연 및 전자 부품이 40 °C까지의 주변 온도에 엄격하게 정격되어 있으므로 40 °C를 초과하는 고온 환경에는 적합하지 않으며, 이 범위를 초과하면 효율성이 저하되고 고장 위험이 증가합니다.

FAQ

1. 이 특정 모터의 정격 전력 출력은 얼마입니까?

이 장치의 정격 전력 출력은 제조업체 데이터시트에 따라 1 HP입니다. 이 전력 수준은 일반적인 중급 모션 제어 애플리케이션에 충분한 토크를 보장합니다. 부하 요구 사항이 크게 변동하는 경우 당사 팀에서 크기 조정을 지원할 수 있습니다.

2. HDS8A-0309ASKNN은 고속 작동을 지원합니까?

네, 모터는 3000 RPM으로 정격되어 있습니다. 제조업체 데이터시트에서 확인된 바와 같이, 이 속도는 자동화된 시퀀스에서 빠른 이동을 가능하게 합니다. 귀하의 드라이브 컨트롤러가 이 속도 범위와 호환되는지 확인하려면 당사 팀에 문의하십시오.

3. 이 모터는 습하거나 먼지가 많은 산업 환경에서 작동할 수 있습니까?

이 장치는 IP65 등급으로, 먼지와 물 분사에 대한 상당한 보호 기능을 제공합니다. 이러한 사양은 제조업체 데이터시트에 따라 까다로운 환경에 적합함을 확인합니다. Beijing Zhongping Technology는 시간이 지남에 따라 이 보호 수준을 유지하기 위해 정기적인 씰 검사를 권장합니다.

4. 이 모터에 권장되는 주변 온도 범위는 무엇입니까?

모터는 0 °C ~ 40 °C의 주변 온도 범위 내에서 작동하도록 설계되었습니다. 제조업체 데이터시트에 따라 이 범위를 벗어나 작동하면 성능에 영향을 미치거나 내부 부품 고장이 발생할 수 있습니다. 귀하의 시설이 이 한계를 초과하는 경우 냉각 솔루션 권장 사항을 확인하려면 당사에 문의하십시오.

5. 이 모델이 기존 피드백 케이블과 호환되는지 어떻게 확인합니까?

호환성은 통합 피드백 시스템에 해당하는 특정 엔코더 인터페이스 프로토콜에 따라 다릅니다. 제조업체 데이터시트에 명시된 대로 현재 컨트롤러와 핀아웃 다이어그램을 비교해야 합니다. Beijing Zhongping Technology는 이 검증 과정을 지원하기 위해 기술 문서를 제공할 수 있습니다.

6. 이 장치의 현재 시장 가격은 얼마입니까?

이 0.85 kW ABB HDS 시리즈 서보 모터의 가격은 구성, 주문 수량 및 현재 시장 상황에 따라 일반적으로 $1,200에서 $2,200 USD 사이입니다. 가격은 변경될 수 있습니다. 현재 견적은 당사에 문의하십시오.

7. 이 모터가 연속 작동 하에서 얼마나 오래 작동할 것으로 예상할 수 있습니까?

이 장치는 S1 연속 듀티 사이클용으로 설계되어 장기간 안정적인 작동이 가능합니다. 제조업체 데이터시트에 따라 40 °C 제한 내에서 유지 관리될 때 안정적인 서비스를 제공합니다. 최대 수명을 보장하기 위해 사전 유지 관리 일정을 구현하는 것이 좋습니다.

8. 예방적 유지 관리에 권장되는 간격은 무엇입니까?

유지 관리는 연 1회 또는 2,000 작동 시간마다 수행해야 하며, 샤프트 정렬 및 케이블 무결성에 중점을 두어야 합니다. 일반적인 업계 표준이 제안하는 대로 이러한 간격을 따르면 조기 마모를 방지할 수 있습니다. 당사 팀은 이 모델의 사양에 맞춘 체크리스트를 제공할 수 있습니다.

9. 이 모델을 더 이상 사용할 수 없거나 제 사양에 맞지 않으면 어떻게 해야 합니까?

이 장치가 귀하의 요구 사항과 완전히 일치하지 않는 경우, 현재 부하 및 토크 프로필을 평가하여 호환 가능한 업그레이드 또는 대체 구성을 식별하는 것이 좋습니다. 당사 팀은 직접적인 또는 기능적인 대체품을 찾는 것을 전문으로 합니다. 귀하의 특정 기술 요구 사항을 논의하려면 당사에 문의하십시오.

10. 샤프트 크기가 표준 기계식 커플링과 호환됩니까?

샤프트 직경은 19 mm이며, 이는 산업용 커플링에 공통적인 크기입니다. 제조업체 데이터시트에 따라 검증된 이 치수는 대부분의 표준 기계식 어셈블리와의 통합을 용이하게 합니다. 설치하기 전에 당사 팀에 연락하여 커플링 사양을 확인하십시오.
