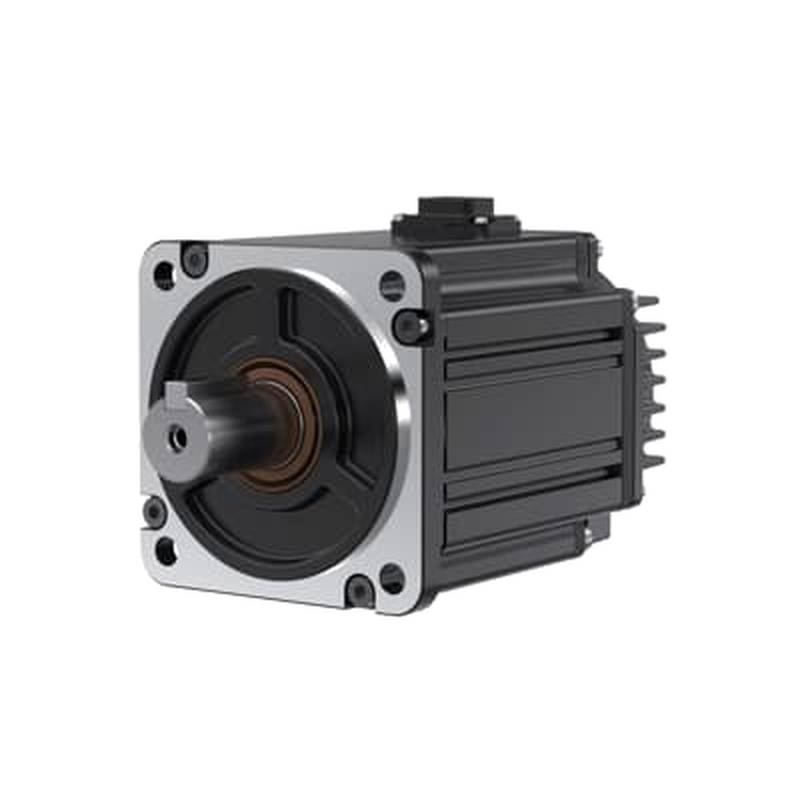

ABB ESM08X-75A-302-T4BTB00은 디지털 AC 서보 드라이브 시스템의 핵심 구성 요소로서 서보 모터 애플리케이션의 폐루프 제어를 위해 설계된 750W 고성능 모터입니다. 이 장치는 자동화 제조 라인, CNC 기계 및 로봇 포지셔닝 어셈블리를 위한 정밀한 동작 관리를 제공합니다. 750W의 정격 출력 전력을 특징으로 하는 이 모터는 고급 피드백 메커니즘을 통합하여 고속 작동 중에도 동기화와 안정성을 유지합니다. 엔지니어링 및 유지보수 팀은 장비의 신뢰성을 보장하기 위해 노후된 포지셔닝 시스템의 성능 저하를 해결하고자 이 특정 모델을 자주 찾습니다. 견고한 구조는 복잡한 산업 환경에서 처리량을 유지하는 데 필수적인 일관된 토크 전달을 지원합니다.
제품 유형 및 범주 포지셔닝
이 제품은 모션 제어 아키텍처에 통합되도록 설계된 고정밀 AC 서보 모터로 분류됩니다. 산업 자동화 분야에서 이 모터는 서보 드라이브로부터 전기 신호를 받아 정밀한 기계적 움직임을 실행하는 액추에이터 역할을 합니다. 이는 연속적인 피드백에 의존하여 정상 상태 오차를 제거하는 폐루프 모션 제어 하드웨어의 더 넓은 범주에 속합니다. 이 특정 모델은 빠른 가속과 정밀한 위치 결정이 운영 성공에 필수적인 중관성(medium-inertia) 애플리케이션을 위해 설계되었습니다.
이 분류를 바탕으로, 모터는 제어 시스템의 물리적 단말기 역할을 하여 전자기 에너지를 제어된 기계적 토크로 변환합니다. 이 모터는 높은 추적 정확도를 유지하면서 가변 부하를 관리할 수 있는 능력 덕분에 일반 유도 전동기와 구별됩니다. ESM08X-75A-302-T4BTB00 시리즈는 디지털 드라이브에 최적화되어 자동화된 생산 워크플로우 전반에 걸쳐 고속 통신 및 실시간 응답 조정을 촉진합니다.
기술 사양
정격 출력: 0.75 kW
정격 토크: 2.39 NM
정격 속도: 3000 RPM
피크 토크: 7.17 NM
정격 전류: 5.1 A
전압 등급: 200-230 V
피드백 분해능: 20-BIT
보호 등급: IP65
절연 등급: F
작동 온도: 0 ~ 40 °C
기술적 특징
이 모터의 전기적 설계는 디지털 제어 환경 내에서 고대역폭 통신에 최적화되어 있습니다. 제조업체 데이터 시트 기준 20-BIT 피드백 분해능을 통해, 이 장치는 드라이브에 세밀한 데이터를 다시 제공함으로써 서브밀리미터 단위의 위치 결정 정확도를 보장합니다. 이러한 수준의 분해능은 고속 사이클 동안 기계적 진동을 최소화하며, 이는 연결된 기어박스 및 리드 스크루의 수명에 직접적으로 기여합니다.
성능 측면에서, 이 모터는 연속 듀티 사이클 동안 견고한 열 안정성과 토크 밀도를 보여줍니다. 제조업체 데이터 시트 기준 3000 RPM의 정격 속도를 통해 시스템은 고처리량 조립 작업에서 짧은 사이클 시간을 달성할 수 있습니다. 또한, IP65 보호 등급은 먼지와 저압 물 분사에 대한 신뢰할 수 있는 장벽을 제공하여 주변 오염 물질이 존재하는 환경에서도 작동 무결성을 보장합니다.
적용 시나리오
정밀 CNC 가공: 모터의 20-BIT 피드백 분해능은 복잡한 밀링 공정 중에 정확한 툴 경로 실행을 가능하게 합니다. 이러한 정밀도는 2차 마무리 작업의 필요성을 줄이고 절삭 공구의 수명을 연장합니다. 자동 포장 라인: 750W의 출력 전력을 활용하여, 모터는 고속 컨베이어 인덱싱 및 제품 분류를 위한 일관된 토크를 제공합니다. 이러한 안정성은 패키지 누적을 방지하여 시스템 가동 중단 시간을 크게 줄입니다. 로봇 픽 앤 플레이스: 7.17 NM의 피크 토크가 제공하는 높은 가속 능력은 좌표 지점 간의 빠른 이동을 가능하게 합니다. 이러한 효율성은 장기적인 구성 요소 신뢰성을 유지하면서 전체 단위 처리량을 증가시킵니다.
선택 권장 사항
고정밀 조립에 적합: 이 장치는 20-BIT 분해능과 3000 RPM 정격 속도 덕분에 전자 부품 장착과 같이 높은 반복성이 요구되는 작업에 매우 적합합니다. 고온 산업용 용로(furnace)에는 부적합: 이 모터는 기술 사양에 따라 최대 40 °C의 작동 온도를 정격으로 하므로, 능동 냉각 없이는 이 제한을 초과하는 환경에 설치하는 것이 부적절합니다.
FAQ
1. 750W 정격이 중부하 자재 취급을 위한 충분한 토크를 제공합니까?
750W의 출력 전력은 2.39 NM의 정격 토크를 생성하며, 이는 중부하 취급보다는 중간 부하 애플리케이션을 위해 설계되었습니다. 귀하의 공정에 7.17 NM 이상의 지속적인 토크가 필요한 경우, 이 모터는 열 스로틀링이나 조기 고장을 경험할 수 있습니다.北京众平科技股份有限公司(Beijing Zhongping Technology)는 선택을 완료하기 전에 모터의 토크-속도 곡선과 대비하여 피크 부하 요구 사항을 평가할 것을 권장합니다.
2. 이 모터의 최대 작동 주변 온도는 얼마입니까?
이 모터는 제조업체 사양에 따라 0 ~ 40 °C의 작동 온도 범위로 정격이 지정되어 있습니다. 이 장치를 40 °C 이상에서 작동하면 절연 무결성이 크게 저하되고 예상 작동 수명이 감소합니다. 시설 주변 온도가 35 °C를 초과하는 경우 적절한 환기 또는 냉각 시스템을 갖출 것을 제안합니다.
3. 이 모터를 세척 환경(washdown)에서 사용할 수 있습니까?
이 모터는 IP65 보호 등급을 갖추고 있어 방진 및 저압 물 분사에 대한 저항력을 의미합니다. 그러나 위생적인 세척 작업에서 흔히 볼 수 있는 완전 침수 또는 고압 증기 세척용으로 설계되지 않았습니다. 세척 프로토콜을 확인하십시오. 만약 고압 분사가 포함되어 있다면 추가적인 보호 인클로저가 필요할 것입니다.
4. 이 20-BIT 피드백 분해능을 위해 필요한 특정 디지털 드라이브가 있습니까?
네, 이 모터는 정격 성능을 달성하기 위해 20-BIT 직렬 피드백 데이터를 처리할 수 있는 서보 드라이브가 필요합니다. 호환되지 않는 드라이브를 사용하면 시스템이 폐루프를 효과적으로 닫을 수 없어 위치 결정 오류나 통신 오류가 발생합니다. 저희 팀은 귀하의 현재 드라이브 하드웨어와의 호환성을 확인하는 데 도움을 드릴 수 있습니다.
5. 이 장치의 예상 배송 기간은 어떻게 됩니까?
이 0.75 kW ABB ESM 시리즈 서보 모터의 표준 배송은 현재 공장 생산 일정 및 구성 요구 사항에 따라 주문 확인 후 일반적으로 2~4주가 소요됩니다. 특정 배송 위치 및 주문량에 따른 실시간 재고 상태와 현재 리드 타임은 당사에 문의하실 것을 권장합니다.
6. 5.1 A 정격 전류가 전력 분배 계획에 어떤 영향을 미칩니까?
5.1 A 정격 전류는 드라이브의 출력단 및 전원 케이블링의 필요한 용량을 계산하는 데 사용되는 주요 값입니다. 北京众平科技股份有限公司(Beijing Zhongping Technology)는 성가신 차단기 트립을 방지하기 위해 전원 공급 장치와 차단기가 피크 전류 요구 사항을 처리할 수 있는 크기인지 확인할 것을 제안합니다. 전류 제한이 안전 마진 내에 있는지 확인하려면 전기 회로도를 참조해야 합니다.
7. 이 모터의 수명을 연장하기 위해 어떤 유지보수 작업이 필요합니까?
정기적인 유지보수에는 샤프트 씰의 마모를 점검하고 환기 경로에 먼지나 이물질이 없는지 확인하는 작업이 포함됩니다. IP65 등급을 고려할 때, 신호 무결성을 유지하기 위해 케이블 커넥터의 부식 여부를 정기적으로 검사하는 것도 권장됩니다. 이물질을 제거하지 않으면 과열이 발생할 수 있으므로 분기별 육안 점검 일정을 구현하십시오.
8. 이 모델은 기존 모터 장착 브래킷과 호환됩니까?
볼트 구멍 정렬 및 샤프트 높이가 일치하는지 확인하기 위해 기존 프레임과 비교하여 기계적 치수를 검증해야 합니다. 물리적 사양이 일치하지 않으면 모터를 적절하게 고정하기 위해 어댑터 플레이트나 브래킷 수정이 필요합니다. 설치 전 기계적 적합성을 보장하기 위해 기계적 CAD 도면을 검토할 것을 권장합니다.
9. 이 모델이 제 요구 사항과 완전히 일치하지 않는 경우 어떤 업그레이드 경로를 이용할 수 있습니까?
귀하의 애플리케이션에 더 높은 출력이나 대체 피드백 프로토콜이 필요한 경우, 더 높은 토크나 다른 인터페이스 기능을 제공하는 동일 시리즈 내의 장치를 추천해 드릴 수 있습니다. 포괄적인 기술 검토를 위해 귀하의 구체적인 토크 및 속도 요구 사항을 저희 팀에 제공해 주십시오. 귀하의 기존 제어 아키텍처에 통합되는 대체 구성을 확인해 드리겠습니다.
10. 이 모터에 대한 예비 부품을 구할 수 있습니까?
교체용 오일 씰 및 피드백 커넥터와 같은 예비 부품을 구할 수 있지만, 모터 자체는 중요한 가동 시간 요구 사항을 위해 모듈형 장치로 교체되는 경우가 많습니다. 베어링이나 권선 고장이 발생하면 현장 수리보다 장치를 교체하는 것이 종종 비용 효율적입니다. 저희 팀은 시설의 가동 중단 시간을 최소화하기 위해 전체 교체 장치에 대한 견적을 제공할 수 있습니다.
