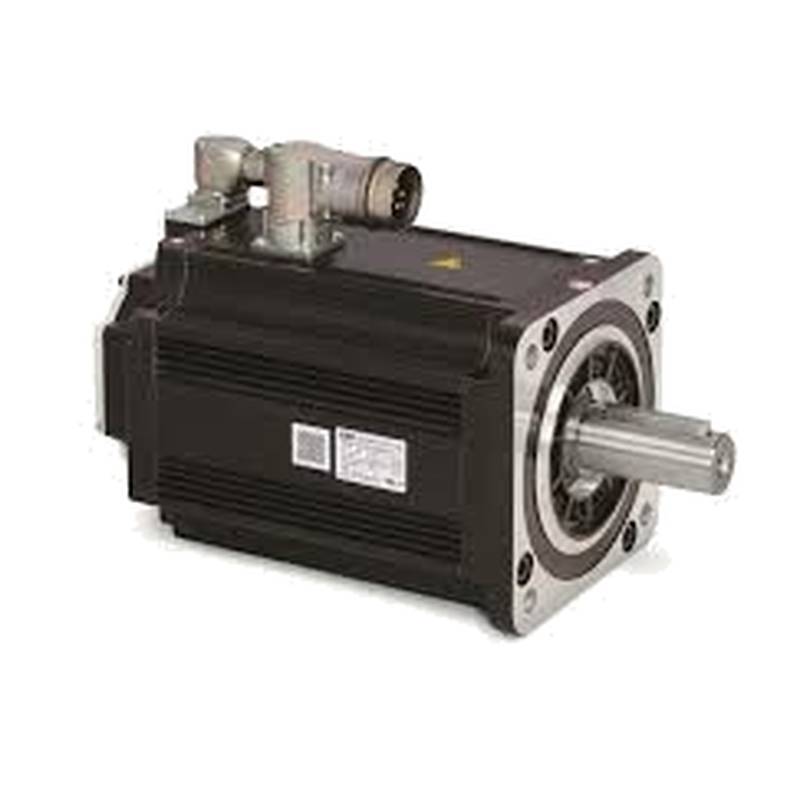

모션 제어용 ABB HDS180-2540BSKNN 4kW 저RPM AC 서보 모터

ABB(ABB) HDS180-2540BSKNN 4kW 저RPM AC 서보 모터는 까다로운 산업 자동화 작업에 정밀한 모션 제어와 고토크 밀도를 제공합니다. 저속 코깅과 열 드리프트를 제거하도록 설계되어 안정적인 궤적 추적을 보장합니다.

현대의 고토크 산업용 기계는 무거운 가변 부하에서도 엄격한 각도 정밀도를 유지할 수 있는 견고한 모션 제어 부품을 요구합니다. 전통적인 고속 모터는 낮은 작동 속도를 달성하기 위해 복잡한 다단 기어박스가 필요한 경우가 많으며, 이는 기계적 백래시, 유지보수 오버헤드, 효율성 저하를 유발합니다. ABB HDS180-2540BSKNN 4kW 저RPM AC 서보 모터는 더 낮은 회전 속도에서 직접 구동 토크 기능을 제공하여 이러한 한계를 극복합니다. 이 설계는 기계적 변속 부품을 최소화하고, 구동계를 간소화하며, 연속 제조 주기에 걸쳐 누적되는 위치 오차를 줄입니다. 최적화된 전자기 형상과 고급 방열 경로를 결합하여, 이 모터는 조기 열 스로틀링이나 엔코더 신호 저하 없이 정밀한 토크 출력을 유지합니다.

기술 사양

정격 전력: 4.0 kW @ 400 VAC

정격 속도: 1,500 rpm @ 공칭 부하

최대 속도: 3,000 rpm @ 피크 토크

정격 토크: 25.4 Nm @ 공칭 전류

피크 토크: 76.2 Nm @ 최대 가속

정격 전류: 9.2 A @ 400 VAC

최대 전류: 27.6 A @ 피크 과도 상태

관성 모멘트: 45.0 kg cm² @ 로터 축

토크 리플: < 1.0% @ 일정한 속도

권선 저항: 1.25 ohms @ 20°C

절연 등급: F등급(Class F) @ 155°C 열 한계

보호 등급: IP67 @ 인클로저 씰

엔코더 유형: 절대치 멀티턴 엔코더 @ 24 VDC

작동 온도: 0°C - 40°C @ 전부하

보관 온도: -20°C - 60°C @ 건조 상태

중량: 28.5 kg @ 베이스 유닛

시스템 통합 및 하드웨어 설정

ABB HDS180-2540BSKNN의 기계적 설치에는 샤프트 정렬을 유지하고 기생 진동을 제거하기 위해 단단하고 정밀 가공된 장착 표면이 필요합니다. 설치자는 피크 과도 반력에 견디기 위해 지정된 플랜지 패턴 전반에 걸쳐 지정된 토크 정격으로 고정된 고장력 장착 볼트를 사용해야 합니다. 전원 및 피드백 연결은 견고한 산업용 원형 커넥터에 의존하며, 위상 단자, 브레이크 회로 및 절대치 엔코더 데이터 라인을 위한 올바른 핀아웃 정렬이 필요합니다. 연속적인 기계 작동 중 기계적 피로 및 동적 전선 파손을 방지하기 위해 스트레인 렐리프 클램프를 단자 인터페이스에 인접하게 배치해야 합니다.

전기적 통합은 조밀한 제어 인클로저 내에서 전자기 간섭을 완화하기 위해 차폐 및 접지 프로토콜을 엄격히 준수해야 합니다. 전원 리드는 이중 차폐 장갑 케이블을 사용해야 하며, 외부 편조는 전도성 케이블 글랜드를 사용하여 인클로저 EMC 접지면에 360도 종단되어야 합니다. 절대치 엔코더용 신호 라인은 데이터 패킷 손상을 방지하기 위해 고전압 펄스 폭 변조 인버터 출력에서 떨어진 별도의 도관에 배선해야 합니다. 저임피던스 구리 접지 스트랩이 모터 프레임을 중앙 기계 접지 버스에 직접 연결하여 잠재적인 접지 루프를 제거하고 고주파 공통 모드 노이즈를 억제해야 합니다.

신뢰성 및 환경 내구성

가혹한 산업 환경 내에서의 작동은 엄격한 물리적 내구성 및 효과적인 열 관리 전략을 요구합니다. 이 모터는 공격적인 가공 주기 동안 절삭유, 냉각수 및 공기 중 입자의 유입을 방지하는 IP67 등급의 밀폐형 하우징을 특징으로 합니다. 통합된 자연 대류 핀은 표면적 방열을 극대화하며, 고주위 온도에서 연속 듀티 사이클을 유지하기 위해 옵션인 강제 공냉식 모듈을 장착할 수 있습니다. 내부 권선 절연은 습기 응축에 저항하고 고전압 전기 스트레스 스파이크를 견디기 위해 진공 압력 함침을 거칩니다.

예방적 유지보수 루틴은 최적의 작동 가동 시간을 유지하고 다년간의 배포 전반에 걸쳐 부품 수명을 연장하는 데 필수적입니다. 기술자는 유체 누출, 윤활유 저항 또는 기계적 마모의 징후가 있는지 분기마다 하우징 씰과 샤프트 칼라를 검사해야 합니다. 케이블 자켓은 산업용 용제에 노출되어 발생하는 마모, 균열 또는 화학적 연화가 있는지 주기적으로 점검해야 합니다. 지정된 열적 및 전기적 경계 내의 표준 공장 작동 조건에서, 이 모터는 50,000시간 이상의 연속 작동을 초과하는 예상 평균 고장 간격(MTBF)을 제공합니다.

선택 지침 및 대체 옵션

올바른 저RPM 서보 모터를 선택하려면 부하 관성 비율, 연속 토크 요구 사항 및 피크 가속 프로파일에 대한 정확한 평가가 필요합니다. 엔지니어는 45.0 kg cm²의 로터 관성에 비해 안전한 제어 마진 내에 유지되도록 총 반사 부하 관성을 분석해야 합니다. 높은 듀티 사이클 반전이나 무거운 편심 질량이 관련된 응용 분야는 열 과부하 및 동적 추적 오류를 방지하기 위해 더 높은 토크 프레임 크기로 단계적으로 업그레이드해야 할 수 있습니다. 반대로, 과도한 크기의 모터를 선택하면 작동상의 이점 없이 불필요한 시스템 질량이 도입되고 에너지 소비가 증가합니다.

예기치 않은 공급망 제약이 프로젝트 일정에 영향을 미칠 때, Beijing Zhongping Technology는 현지 재고에서 포괄적인 상호 참조 및 대체 소싱 지원을 제공합니다. 숙련된 엔지니어링 팀은 정확한 장착 치수, 토크 곡선 및 피드백 프로토콜을 일치시키기 위해 중요한 전기적 및 기계적 파라미터를 분석합니다. 이 기술 평가는 완벽한 기계적 재설계 없이 자동화 엔지니어가 프로젝트 일정을 유지할 수 있도록 원활한 드롭인 교체를 가능하게 합니다.

자주 묻는 질문(FAQ)

1. 이 서보 모터 모델의 현재 현지 재고 상태와 일반적인 배송 리드 타임은 어떻게 됩니까?

Beijing Zhongping Technology는 이 유닛의 활성 현지 재고를 유지하여 프로젝트 가동 중단 시간을 최소화하기 위해 당일 또는 익일 발송을 가능하게 합니다.

2. 이 산업용 서보 모터 구매에는 어떤 보증 범위 및 RMA 지원 정책이 적용됩니까?

이 유닛은 포괄적인 12개월 보증이 지원되며, 선적 전 품질 검사 및 Beijing Zhongping Technology를 통한 현지 기술 RMA 처리를 통해 뒷받침됩니다.

3. 표준 작동 중 필요한 입력 전압과 전력 소비 프로파일은 무엇입니까?

이 모터는 공칭 400 VAC 공급 입력에서 작동하며, 4.0 kW의 연속 출력 전력을 제공하기 위해 9.2 A의 정격 전류를 소모합니다.

4. 통합 엔코더와 호환되는 통신 프로토콜 및 피드백 인터페이스는 무엇입니까?

절대치 멀티턴 엔코더는 표준 산업용 모션 컨트롤러 피드백 루프와 호환되는 고속 디지털 통신 프로토콜을 지원합니다.

5. 환경 보호 등급과 최대 작동 온도 한계는 무엇입니까?

이 어셈블리는 IP67 인클로저 등급을 특징으로 하며 0°C ~ 40°C의 주위 온도 범위 내에서 전부하 작동을 지원합니다.

6. 설치 중 기계적 장착 치수와 샤프트 부하 제한은 무엇입니까?

기계적 통합은 높은 반경 방향 및 축 방향 동적 부하 제한을 견디도록 설계된 표준 산업용 플랜지 구성을 활용합니다.

7. 장기적인 작동 신뢰성을 보장하기 위해 필요한 정기 유지보수 점검은 무엇입니까?

유지보수 절차에는 씰링 요소, 케이블 자켓 무결성 및 안전한 단자대 연결에 대한 주기적인 검사가 포함됩니다.

8. 저RPM 설계는 자동화 시스템의 제어 안정성과 정밀도에 어떤 영향을 미칩니까?

직접 구동 토크 기능은 기어박스 백래시를 제거하여 우수한 속도 부드러움과 고정밀 궤적 추적을 제공합니다.
