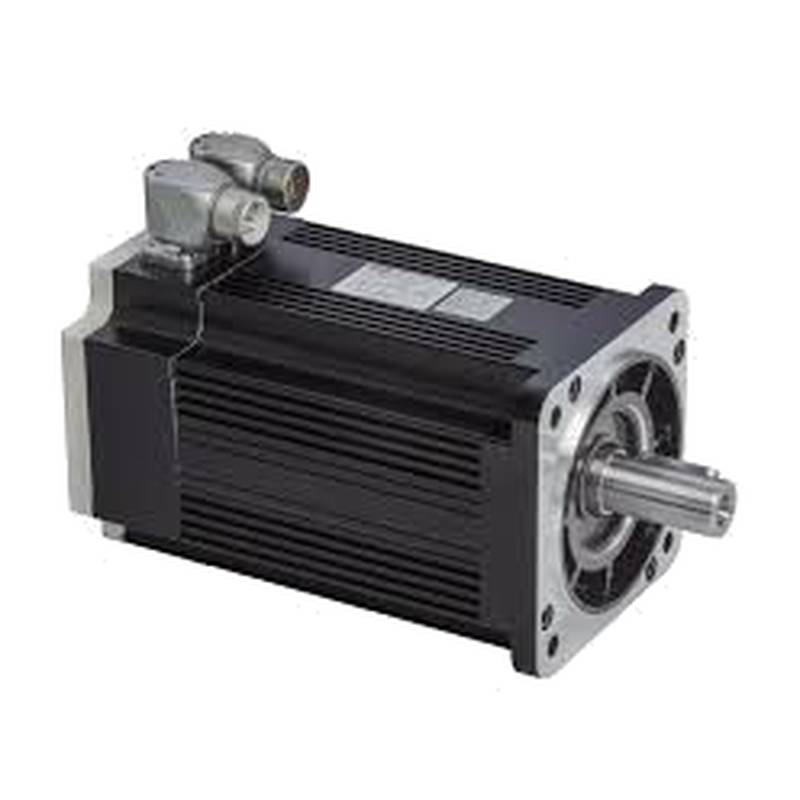

까다로운 산업용 로봇 및 자동화 환경을 위해 설계된 ABB(ABB) HDS130-0817BSKBS 와시다운 AC 서보 모터는 가혹한 세척 조건에서도 뛰어난 연속 토크와 고정밀 모션 제어를 제공합니다. 견고한 기계적 구조와 고급 방열 기능을 통해 고사이클 제조 공정 중 발생하는 열 스로틀링(thermal throttling)과 모션 드리프트를 효과적으로 방지합니다.
현대 산업 기계의 통합 과정에서는 표준 모터의 성능을 저하시킬 수 있는 강력한 세척제, 고압 액체 유입, 지속적인 기계적 진동 등 심각한 운영상의 난관에 부딪히는 경우가 많습니다. 이 특수 와시다운 서보 모터는 완전 밀폐형 내식성 하우징과 특수 권선 절연을 결합하여 전기적 성능 저하 없이 가혹한 살균 프로토콜을 견뎌냅니다. 고에너지 영구 자석과 최적화된 전자기 형상을 바탕으로 구동되는 이 유닛은 빠른 가속 프로파일과 최소한의 코깅 토크를 보장하여 다축 로봇 팔에서 뛰어난 경로 정확도를 구현합니다. 시스템 엔지니어는 다회전 앱솔루트 엔코더와 중앙 서보 드라이브 간의 신호 무결성을 유지하기 위해 적절한 케이블 라우팅과 고주파 차단을 고려해야 하며, 이를 통해 고밀도 자동화 셀에서 전자기 간섭을 방지할 수 있습니다.
기술 사양
정격 전압: 400 VAC @ 3상
연속 정지 토크: 12.5 Nm @ 40°C 주변 온도
최대 토크: 38.0 Nm @ 최대 가속
정격 속도: 3000 rpm @ 400 VAC
최대 작동 속도: 4500 rpm @ 무부하
엔코더 타입: 다회전 앱솔루트 엔코더 @ 24 VDC
보호 등급: IP67 @ 완전 체결 시
절연 등급: F @ 105°C 온도 상승
플랜지 크기: 130 mm @ 표준 사각 마운트
중량: 14.5 kg @ 모터 본체 전용
시스템 통합 및 하드웨어 설정
기계적 설치 시에는 고속 방향 전환 중 공진 진동을 방지하기 위해 지정된 토크 등급으로 조여진 고장력 패스너를 사용하여 단단하고 정밀하게 가공된 강철 또는 알루미늄 브래킷에 모터를 장착해야 합니다. 이 유닛은 전력 및 피드백 신호를 위해 고내구성 원형 항공 커넥터를 사용하며, 환경 밀폐를 유지하기 위해 올바른 핀아웃 정렬과 안전한 잠금 링이 필요합니다. 차폐된 멀티코어 케이블은 고전압 전원선과 별도로 배선하여 크로스토크를 최소화하고 통합 앱솔루트 엔코더의 피드백 펄스 정확도를 유지해야 합니다.
케이블 관리 시에는 관절형 로봇 움직임 중에 케이블 피복에 지속적인 굴곡 피로가 발생하는 것을 방지하기 위해 모터 하우징 근처에 적절한 스트레인 렐리프 브래킷을 포함해야 합니다. 모터 프레임은 고주파 누설 전류를 소산하고 접지 루프를 제거하기 위해 기계 공통 접지 버스에 직접 연결된 저임피던스 접지 연결을 갖추어야 합니다. 전류 루프 튜닝 및 관성비 식별을 포함한 일치하는 서보 드라이브 매개변수의 적절한 구성은 동적 응답을 최적화하고 실행 중 기계적 오버슈트를 방지하는 데 필수적입니다.
신뢰성 및 환경 내구성
이 모터는 0°C ~ 40°C의 주변 온도 범위 내에서 연속 작동하도록 설계되었으며 내부 결로 없이 최대 95%의 상대 습도 수준을 견딜 수 있습니다. IP67 등급은 먼지 유입 및 고압 물줄기로부터 완벽한 보호를 보장하므로, 빈번한 화학 세척이 필요한 식품 가공 및 제약 포장 애플리케이션에 매우 적합합니다. 자연 대류와 하우징을 통한 최적화된 열 전도로 내부 열을 효율적으로 방출하여 부하가 큰 주기에서 베어링이 조기에 열화되는 것을 방지합니다.
예방 유지보수 프로토콜에 따라 침투 보호 등급을 유지하기 위해 케이블 커넥터 조임 상태를 확인하는 것과 함께 샤프트 씰의 마모 또는 화학적 열화 흔적을 주기적으로 검사해야 합니다. 기술자는 연속 공장 교대 근무 중에 최적의 열 교환율을 유지하기 위해 냉각 핀이 이물질로 막히지 않았는지 확인해야 합니다. 권장 부하 계수를 준수하는 표준 작동 조건에서, 예상 평균 고장 간격(MTBF)은 50,000시간의 연속 작동을 초과합니다.
선택 가이드 및 대체 옵션
이 특정 서보 모터를 선택하려면 대상 로봇 애플리케이션의 피크 부하 토크 요구 사항, 듀티 사이클 프로파일 및 환경 노출 한계를 평가해야 합니다. 엔지니어는 기계적 플랜지 및 샤프트 치수가 기존 기어박스 인터페이스와 일치하도록 보장하는 동시에, 연속 토크 곡선을 축의 제곱평균제곱근(RMS) 부하 요구 사항과 일치시켜야 합니다. 애플리케이션 제약 조건으로 인해 더 높은 관성 매칭 또는 대체 프레임 크기가 요구되는 경우, 동일한 제품군의 변형 모델을 선택하여 시스템 동적 특성을 최적화할 수 있습니다.
공급망 연속성은 생산 일정을 유지하는 데 매우 중요하며, 北京众平科技股份有限公司(Beijing Zhongping Technology)는 해외 배송 지연을 없애기 위해 이 정확한 모델의 로컬 재고 예비분을 유지하고 있습니다. 긴급 교체 또는 교차 참조 평가가 필요한 경우, 北京众平科技股份有限公司(Beijing Zhongping Technology)의 기술 팀은 시스템 재설계 없이 원활한 통합을 보장하기 위해 신속한 부품 매칭 및 대체 분석을 제공합니다.
자주 묻는 질문(FAQ)
1. 이 모터의 현재 현지 재고 상태 및 일반적인 배송 리드 타임은 어떻게 됩니까?
北京众平科技股份有限公司(Beijing Zhongping Technology)는 이 서보 모터 모델의 활성 지역 재고를 유지하여 당일 처리 및 신속한 발송을 가능하게 하고 장비 가동 중단 시간을 최소화합니다.
2. 이 유닛에는 어떤 보증 범위 및 RMA 반품 절차가 적용됩니까?
이 제품은 제조 결함을 다루는 포괄적인 12개월 산업용 보증이 적용되며, 北京众平科技股份有限公司(Beijing Zhongping Technology)를 통한 현지화된 기술 평가 및 신속한 RMA 처리를 지원합니다.
3. 안전한 작동을 위해 필요한 입력 공급 전압 및 전기적 구성은 무엇입니까?
이 모터는 표준 400 VAC 3상 산업용 공급용으로 설계되었으며, 안정적인 성능을 보장하기 위해 적절한 상 밸런싱과 보호 접지가 필요합니다.
4. 이 모델에서 지원하는 피드백 프로토콜 및 엔코더 인터페이스 유형은 무엇입니까?
정밀한 위치 추적을 위해 표준 디지털 서보 드라이브 통신 인터페이스와 호환되는 고해상도 다회전 앱솔루트 엔코더를 특징으로 합니다.
5. 하우징이 지원하는 특정 환경 보호 등급 및 온도 한계는 무엇입니까?
이 어셈블리는 IP67 환경 보호 등급을 달성하며 0°C ~ 40°C 범위의 주변 온도에서 안정적으로 작동합니다.
6. 표준화된 기계적 장착 치수 및 플랜지 사양은 어떻게 됩니까?
이 유닛은 산업용 기어박스 및 로봇 조인트에 직접 부착하도록 설계된 전용 볼트 서클이 있는 표준 130 mm 사각 장착 플랜지를 특징으로 합니다.
7. 장기적인 작동 신뢰성을 보장하기 위해 권장되는 일상적인 유지보수 점검은 무엇입니까?
일상적인 점검에는 샤프트 씰 무결성 확인, 케이블 커넥터 보안 확인, 하우징 냉각 표면의 축적물 제거가 포함되어야 합니다.
8. 엔지니어는 시스템 통합 전에 소프트웨어 및 컨트롤러 호환성을 어떻게 확인할 수 있습니까?
대상 서보 드라이브 플랫폼의 구성 소프트웨어와 모터 전기 정수 및 피드백 해상도를 교차 참조하여 호환성을 확인할 수 있습니다.
