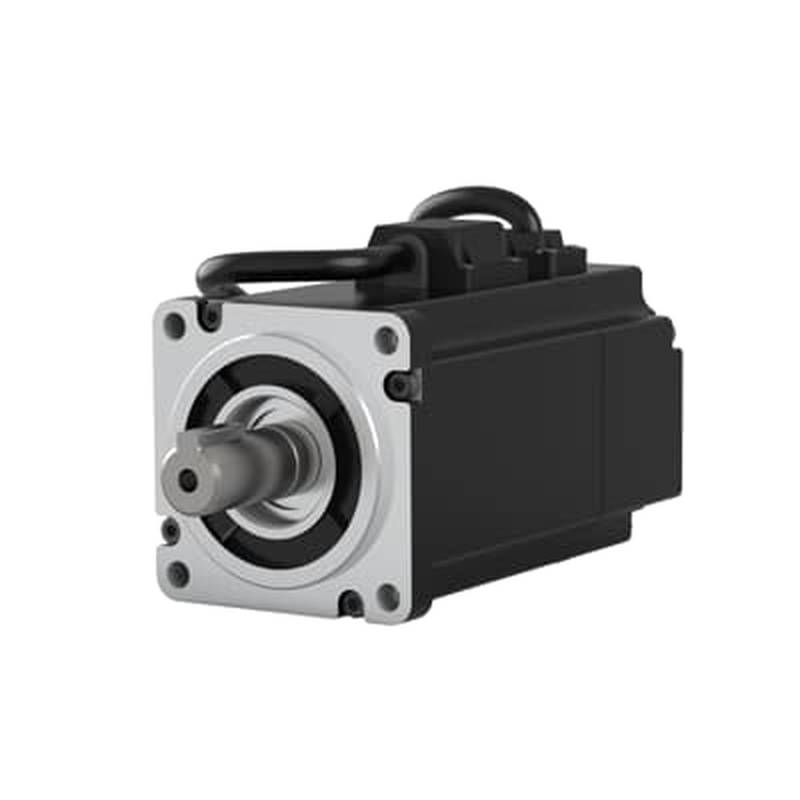

모션 제어 정밀도를 최적화하도록 설계된 ABB DSM06L-0KW2-302-S1NA0 저전압 브러시리스 AC 서보 모터는 고처리량 자동화 라인에서 동적 지연을 제거합니다. 첨단 영구 자석 기술을 활용하는 이 서보 모터 브러시리스 유닛은 빠른 가속 프로파일과 마이크로 라디안 수준의 위치 결정 정확도를 보장합니다. 베이징 众平科技 (Beijing Zhongping Technology)는 계획되지 않은 공장 가동 중단을 최소화하기 위해 신속한 부품 배포를 지원합니다.
산업 자동화 기계는 지속적인 고부하 듀티 사이클 동안 종종 열 드리프트, 기계적 백래시 및 엔코더 피드백 저하를 겪습니다. 첨단 모션 아키텍처의 드라이브 레이어 내에서 작동하는 이 저전압 서보 모터는 정밀한 컨트롤러 명령을 기계적 회전으로 변환하는 동시에 무거운 관성 부하를 관리합니다. 급격한 부하 전환으로 인해 위상 전류 스파이크 및 위치 오류가 발생하는 경우, 엔지니어는 과열 없이 안정적인 토크 출력을 유지하는 신뢰할 수 있는 액추에이터가 필요합니다. 이 브러시리스 서보 모터는 고해상도 피드백 인터페이스와 저관성 회전자(로터) 설계를 통합하여 기계적 공진과 열 포화를 억제합니다. 고속 디지털 컨트롤러와 고부하 기계식 액추에이터 사이의 간격을 메워줌으로써, 이 유닛은 다축 로봇 시스템 및 자동 조립 라인 전반에서 안정적인 폐쇄 루프 작동을 보장합니다.
기술 사양
정격 출력 전력: 0.75 kW @ 400 VDC
연속 정지 토크: 2.4 Nm @ 20°C 주변 온도
최대 토크: 7.2 Nm @ 최대 전류 제한
정격 속도: 3000.0 rpm @ 정격 전압
최대 작동 속도: 5000.0 rpm @ 무부하 조건
상간 저항: 1.2 ohms @ 25°C
상간 인덕턴스: 4.5 mH @ 1 kHz
회전자 관성: 0.00018 kg m2 @ 무부하
피드백 장치 유형: 앱솔루트 엔코더 @ 24 VDC 공급
최대 작동 전압: 48 VDC @ 공칭 입력
중량: 2.1 kg @ 표준 구성
작동 온도 범위: 0°C - 40°C @ 전부하
시스템 통합 및 하드웨어 설정
적절한 하드웨어 통합을 위해서는 PWM 인버터에 의해 생성되는 고주파 전자기 간섭으로부터 민감한 엔코더 신호를 보호하기 위해 차폐 및 접지 프로토콜을 엄격히 준수해야 합니다. 기술자는 방사되는 노이즈를 억제하기 위해 드라이브 섀시에 360도 백셸 종단이 있는 외장 차폐 케이블을 사용하여 모터 전원 위상을 연결해야 합니다. 크로스토크 및 신호 패킷 손상을 방지하기 위해 피드백 케이블은 고전압 전원 도스와 최소 200 mm 이상의 거리를 두고 물리적으로 라우팅해야 합니다. 접지는 저임피던스 기계 기준 접지에 연결된 스타 토폴로지 구성을 따라야 하며, 이를 통해 피드백 회로에서 동상 전압 변동을 유발하는 그라운드 루프를 효과적으로 제거할 수 있습니다. 헤비듀티 산업용 원형 플러그와 같은 결합 커넥터는 핀 결합을 보장하고 환경 밀봉 무결성을 유지하기 위해 적절한 토크 렌치 조임이 필요합니다. 초기 시스템 전원을 켜기 전에 500 VDC 절연 테스터를 사용하여 고정자(스테이터) 권선과 모터 하우징 사이의 절연 저항을 확인하여 내부 단락이 없는지 확인하십시오.
신뢰성 및 환경 내구성
까다로운 공장 환경을 위해 제작된 이 유닛은 IP65 보호 등급을 갖추고 있어 공기 중의 먼지 유입 및 모든 방향에서 가해지는 저압 물줄기로부터 내부 부품을 밀봉합니다. 아로다이징 처리된 알루미늄 하우징은 효율적인 열 도체 역할을 하여 표준 작동 조건에서 강제 공냉식 팬 없이도 내부 고정자 열을 주변 공기로 직접 방산합니다. 베어링은 조기 케이지 마모나 윤활유 저하 없이 지속적인 마이크로 진동과 높은 반경 방향 부하를 견딜 수 있도록 고온 합성 그리스로 사전 윤활 처리되어 있습니다. 고장 평균 간격(MTBF)을 극대화하기 위해, 유지보수 기술자는 화학 물질 노출 또는 연마 마모 징후가 있는지 샤프트 씰을 주기적으로 검사해야 하며 오염 물질이 내부 베어링 레이스웨이에 도달하기 전에 동적 씰을 교체해야 합니다. 견고한 권선 절연 시스템은 클래스 F 온도 임계값까지 열 노화를 견뎌내어 무거운 주기적 부하 프로파일에서도 연장된 작동 수명을 보장합니다.
선택 지침 및 대체 옵션
올바른 모션 액추에이터를 선택하려면 연속 토크 요구 사항, 열 방산 용량, 버스 전압 호환성과 동적 부하 프로파일을 균형 있게 고려해야 합니다. 베이징 众平科技 (Beijing Zhongping Technology)는 다중 공급업체 조달 프로세스를 간소화하기 위해 일치하는 드라이브 전자 장치, 유성 기어박스 및 피드백 케이블의 포괄적인 재고를 유지합니다. 동일한 제품군 내에서 대체 프레임 크기나 더 높은 정지 토크 임계값이 필요한 응용 분야의 경우, 기술 팀은 DSM06M 또는 DSM07 시리즈 모터와 같은 호환 가능한 변형 제품을 평가할 수 있습니다. 레거시 브러시 타입 시스템을 최신 브러시리스 아키텍처로 마이그레이션할 때 당사의 로컬 응용 공학 팀은 원활한 드롭인 교체를 보장하기 위해 상호 참조 분석, 기계적 치수 검증 및 튜닝 매개변수 최적화를 지원합니다.
자주 묻는 질문 (FAQ)
1. 이 모터 모델의 현재 현지 재고 상태 및 일반적인 납기는 어떻게 됩니까?
베이징 众平科技 (Beijing Zhongping Technology)는 이 특정 유닛에 대해 활성 지역 재고를 유지하고 있어 당일 출고 및 신속한 물류를 통해 시설 가동 중단을 최소화할 수 있습니다.
2. 구매 시 적용되는 표준 보증 범위 및 RMA 절차는 무엇입니까?
각 유닛은 포괄적인 12개월 작동 보증이 제공되며, 엄격한 출하 전 품질 감사와 베이징 众平科技 (Beijing Zhongping Technology)를 통한 간소화된 현지 반품 처리를 지원받습니다.
3. 지정된 작동 전압 범위 및 전기적 절연 사양은 무엇입니까?
이 유닛은 최대 48 VDC의 저전압 직류 파라미터 내에서 안전하게 작동하며, 하우징 프레임에 대해 1500 VAC 유전체 강도를 견디도록 테스트된 강화된 권선 절연을 특징으로 합니다.
4. 기본적으로 지원되는 통신 프로토콜 및 피드백 인터페이스는 무엇입니까?
이 모터는 고해상도 앱솔루트 엔코더 프로토콜을 통합하여 전용 차폐 신호 라인을 통해 호환되는 다축 서보 컨트롤러로 정밀한 회전자 위치 데이터를 직접 전송합니다.
5. 특정 환경 보호 등급 및 허용되는 주변 온도 한계는 무엇입니까?
이 어셈블리는 IP65 침투 보호 표준을 충족하며 전체 연속 부하 조건에서 0°C - 40°C의 주변 온도 범위 내에서 안정적으로 작동합니다.
6. 설치 중에 권장되는 기계적 장착 공차 및 정렬 절차는 무엇입니까?
제조업체 사양에 맞게 토크가 조여진 8.8 등급 패스너를 사용하여 평평하고 가공된 금속 표면에 모터 플랜지를 설치하고, 조기 베어링 마모를 방지하기 위해 반경 방향 샤프트 런아웃이 0.02 mm 이내로 유지되도록 합니다.
7. 장기적인 작동 신뢰성을 보장하기 위해 필요한 정기 유지보수 점검은 무엇입니까?
샤프트 씰의 무결성에 대한 주기적 검사를 수행하고, 6개월마다 전원 및 피드백 커넥터 조임 상태를 확인하며, 바깥쪽 하우징 냉각핀에 먼지가 쌓이지 않도록 유지합니다.
8. 엔지니어는 특정 관성 부하에 대해 소프트웨어 호환성을 확인하고 매개변수를 튜닝할 수 있는 방법은 무엇입니까?
제조업체 구성 소프트웨어 스위트를 사용하여 모터 열 및 전기 정수를 입력하고, 자동화된 관성 식별 루틴을 실행하여 최적의 PID 루프 이득을 설정합니다.
