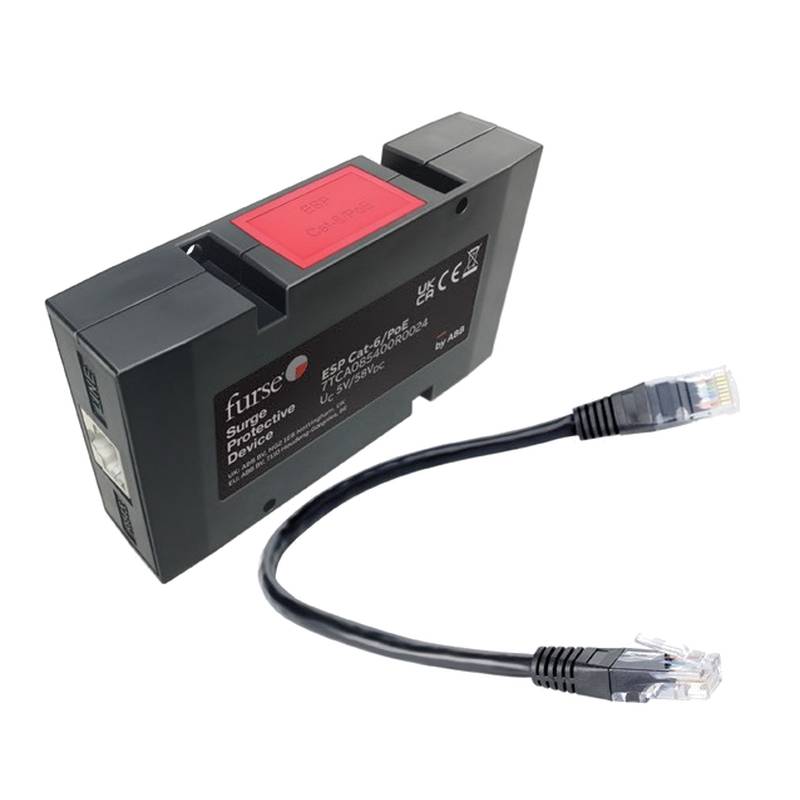

ABB Furse ESP MC Ethernet Surge Suppression, PoE Cat6 RJ45

광범위한 제조 시설에 배치된 산업용 자동화 네트워크는 직접적인 낙뢰나 대규모 유도성 스위칭으로 인해 발생하는 과도 과전압에 심각하게 취약합니다. ABB Furse ESP MC 이더넷 서지 억제 시리즈는 고속 산업용 데이터 라인에 강력한 네트워크 보호 기능을 제공하여 민감한 스위치와 컨트롤러를 심각한 전기적 과도 현상으로부터 보호합니다. 베이징 중평 테크놀로지(Beijing Zhongping Technology)는 이러한 특수 보호 부품에 대한 안정적인 조달 경로를 제공하여 산업용 고객을 지원합니다.

원격 제어 캐비닛과 현장 계측기를 연결하는 연장된 이더넷 케이블 런은 종종 인근 대기 방전 또는 고전력 산업 기계에 의해 생성되는 전자기 펄스의 안테나 역할을 합니다. 이러한 유도된 과도 현상은 트위스티드 페어 도체를 따라 이동하여 표준 물리 계층 트랜시버의 유전 내전압을 초과하고 치명적인 실리콘 저하를 초래합니다. 단말 장비 바로 앞에 전용 서지 보호 장치를 구현하면 필수적인 등전위 본딩 및 전압 클램핑 장벽이 구축됩니다. ABB Furse ESP MC 시리즈는 허용할 수 없는 신호 저하를 유발하거나 연속적인 산업용 네트워크 작동을 중단하지 않고 고주파 통신 채널에서 과도 에너지를 차단하도록 설계된 다단 하이브리드 억제 토폴로지를 활용합니다.

Cat-5e 또는 Cat-6 케이블 인프라에서 작동하는 고속 산업용 로컬 랜(LAN)에서 고에너지 과도 현상을 우회하는 동시에 엄격한 신호 무결성을 유지하는 것은 주요 엔지니어링 과제입니다. 기존의 거친 보호 부품은 과도한 커패시턴스 또는 임피던스 불일치를 유발하여 고주파 신호 반사, 비트 오류율 증가 및 자동 링크 속도 저하를 일으키는 경우가 많습니다. Furse ESP MC 아키텍처는 전송 매체의 특성 임피던스와 일치하는 정밀 튜닝된 유도성 및 용량성 커플링 네트워크를 통합합니다. 이 특수 엔지니어링은 확장된 주파수 스펙트럼에서 최소한의 삽입 손실과 무시할 수 있는 크로스토크를 보장하여 산업용 비전 시스템 및 기가바이트 자동화 백본이 과도한 위협으로부터 완전히 보호되면서 전체 데이터 처리량을 유지할 수 있도록 합니다.

현대 산업 설비는 단일 케이블 구조를 통해 원격 현장 장치에 데이터와 작동 전압을 모두 전달하기 위해 이더넷 전력 공급(PoE) 기술에 점점 더 의존하고 있으며, 이는 회로 보호에 고유한 과제를 제기합니다. 데이터 신호와 DC 전력 분배 라인이 동시에 존재한다는 것은 낙뢰로 인한 서지나 전력 교차 이벤트가 여러 경로를 통해 동시에 전파될 수 있음을 의미합니다. ABB Furse ESP MC 시리즈는 네 개의 차동 쌍 모두에서 포괄적인 라인 대 라인 및 라인 대 접지 보호 기능을 제공하여 표준 데이터 전송 및 PoE 전압 전달 구성 모두에 대한 완전한 커버리지를 보장합니다. 이러한 다중 경로 조정은 전원 공급 장치 트레이스를 통해 보호 장벽을 우회하는 전위 상승을 방지하고 연결된 전력 공급 장치가 치명적인 고장을 겪지 않도록 보호합니다.

산업용 제어 네트워크 전반에 걸쳐 포괄적인 이더넷 서지 억제를 배포하면 날씨 관련 통신 가동 중단을 제거하고 부품 교체 빈도를 줄여 측정 가능한 장기 신뢰성 향상을 이끌어냅니다. 자동화된 조립 라인, 로봇 워크셀, 광범위한 머신 비전 네트워크를 수용하는 시설은 전기적 장애로 인해 중앙 네트워크 스위치가 고장날 때 상당한 재정적 손실을 입습니다. 들어오는 케이블 인입점 근처에 DIN 레일 장착형 보호 장치를 통합하면 이러한 위험이 완화되어 제조 실행 시스템 전반의 데이터 연속성이 유지되고 복잡한 산업용 통신 네트워크의 총 수명 주기 유지 관리 비용이 절감됩니다.

기술 사양

최대 지속 작동 전압 Uc: 5 VDC @ 데이터 라인

공칭 방전 전류 In: 2.5 kA 8/20 us @ 모든 라인

최대 서지 전류 Imax: 10 kA 8/20 us @ 라인당

전압 보호 수준 Up: 25 V @ 라인 대 라인 코어

데이터 전송 속도: 1 Gbps @ Cat-6 성능

대역폭 범주: Class D+C+B @ IEC/BS EN 61643-21

최대 PoE 전류 전달: 1.0 A @ 57 VDC

삽입 손실: 1.0 dB @ 100 MHz

반사 손실: 15.0 dB @ 100 MHz

장착 유형: DIN 레일 TS35 @ 인클로저 설치

작동 온도 범위: -40°C - 80°C @ 주변 온도

하우징 재질: 난연성 폴리아미드 @ UL94V-0

연결 인터페이스: RJ45 입력/출력 소켓 @ 차폐형 하우징

접지 연결: 4.0 mm² 단자 @ 직접 섀시 본드

시스템 통합 및 하드웨어 설정

산업용 제어 인클로저 내에서 ABB Furse ESP MC 시리즈의 과도 에너지 분산 효율을 극대화하려면 적절한 기계적 설치와 저임피던스 접지가 중요합니다. 보호 장치에는 보조 배전반 또는 자동화 패널 내의 표준 35 mm 탑햇 프로파일에 쉽게 스냅 방식으로 설치할 수 있도록 설계된 통합 DIN 레일 마운팅 푸트가 장착되어 있습니다. 최적의 성능을 달성하려면 장치가 보호된 장비 인터페이스에 가능한 가깝게, 일반적으로 외부 케이블이 제어 캐비닛으로 들어오는 바로 그 위치에 배치되어야 합니다.

전기적 연결은 과도 에너지가 민감한 통신 전자기기로부터 멀리 떨어져 저인덕턴스 경로를 찾도록 접지 경로에 세심한 주의를 기울여야 합니다. 모듈 하우징의 지정된 접지 단자는 최소 4.0 mm² 단면적의 짧고 두꺼운 도체를 사용하여 내부 금속 백플레이트 또는 전용 구리 접지 바에 직접 본딩되어야 합니다. 길거나 코일 형태의 접지 와이어는 고상승률 서지 이벤트 동안 보호된 단말 장비로 허용되는 잔류 전압을 크게 증가시킬 수 있는 기생 인덕턴스를 유발합니다. 차폐형 트위스티드 페어 케이블은 전자기 양립성을 유지하고 가혹한 산업 환경에서 노이즈 커플링을 방지하기 위해 서프레서 하우징을 통해 연속적인 차폐 무결성을 유지해야 합니다.

신뢰성 및 환경 내구성

산업용 자동화 환경에서는 성능 저하 없이 심각한 온도 변동, 지속적인 기계적 진동, 공기 매개 오염 물질을 견딜 수 있는 견고한 하드웨어가 필요합니다. ABB Furse ESP MC 시리즈는 엄격한 가연성 표준을 충족하는 고등급의 자체 소화성 폴리아미드 인클로저에 수납되어 조밀하게 채워진 전기 제어 패널 내에서 안전한 작동을 보장합니다. 내부 인쇄 회로 기판 어셈블리는 중공업 기계 및 인근 운송 인프라와 관련된 기계적 응력에 저항하기 위해 엄격한 품질 관리 하에 납땜된 표면 실장 부품을 활용합니다.

인클로저 내의 열 관리는 효율적인 수동 대류 설계를 통해 유지되므로 억제 회로가 -40°C ~ 80°C의 확장된 주변 온도 범위에서 지속적으로 작동할 수 있습니다. 내부 고체 클램핑 부품과 가스 방전관은 지정된 에너지 한계 내에서 다중 스트라이크 이벤트에 대해 정격화되어 사소한 과도 현상 발생 후 즉로운 교체 없이 지속적인 작동 수명을 제공합니다. 일상적인 공장 유지 관리 주기 동안 주기적으로 육안 검사를 수행하면 접지 연결이 단단하게 유지되고 환경 산화로부터 자유로워져 시설 네트워크 아키텍처 전반에 걸쳐 장기적인 보호 무결성을 유지할 수 있습니다.

선택 지침 및 대체 옵션

적절한 이더넷 서지 억제 모델을 선택하려면 대상 응용 프로그램의 특정 네트워크 케이블 인프라, 데이터 전송 속도 및 전력 전달 요구 사항에 대한 신중한 평가가 필요합니다. 표준 ESP MC 변형은 기본 네트워크 라인을 수용하며, ESP MC/Cat-5e 및 ESP MC/Cat-6과 같은 특수 모델은 기가바이트 환경에서 삽입 Loss를 방지하기 위해 고주파 데이터 속도에 최적화되어 있습니다. 레거시 통신 라인 또는 특수 산업용 계측 버스를 통합하는 설치의 경우 ESP MC/TN/RJ11, ESP KT, ESP KT2 및 ESP ISDN 모델을 포함한 변형 옵션이 맞춤형 핀 구성 및 전압 보호 임계값을 제공합니다.

공인 유통 채널을 통해 이러한 특수 부품을 조달하면 완전한 추적성과 국제 안전 표준 준수가 보장됩니다. 베이징 중평 테크놀로지(Beijing Zhongping Technology)는 신뢰할 수 있는 지역 공급업체로서 전문적인 기술 지침과 쉽게 구할 수 있는 로컬 재고를 제공하여 엔지니어링 팀이 복잡한 산업용 네트워크 업그레이드를 위한 일치하는 교차 참조 모델을 선택할 수 있도록 지원합니다.

자주 묻는 질문 (FAQ)

1. ABB Furse ESP MC 시리즈의 성능 테스트를 규정하는 표준은 무엇입니까?

이 제품은 통신 및 신호 네트워크에 연결된 서지 보호 장치의 성능 요구 사항 및 테스트 방법을 다루는 IEC/BS EN 61643-21에 따라 테스트됩니다.

2. 이 장치는 이더넷 전력 공급(PoE) 응용 프로그램을 지원합니까?

예, 설계는 PoE 작동을 지원하여 트위스티드 페어 도체에서 표준 DC 전력 전달 전압과 최대 1.0 A의 연속 전류 부하를 수용합니다.

3. 이 서지 보호기는 네트워크 속도를 저하시키지 않고 Cat-6 고속 데이터 전송을 처리할 수 있습니까?

예, 특정 변형은 최소한의 삽입 손실과 낮은 크로스토크로 최대 1.0 Gbps의 Cat-6 성능을 지원하도록 최적화된 임피던스 매칭으로 설계되었습니다.

4. 설치 시 별도의 접지 케이블이 필요합니까?

예, 이 장치는 접지 단자에서 인클로저 접지 바 또는 금속 백플레이트로 최소 4.0 mm² 도체를 사용하여 직접 연결되는 저임피던스 연결이 필요합니다.

5. 이 장치는 공통 모드 및 차동 모드 서지 모두로부터 어떻게 보호합니까?

내부 다단 회로는 모든 개별 라인 도체 및 차폐 요소에서 포괄적인 보호를 제공하여 라인 대 라인 및 라인 대 접지 과도 현상을 모두 클램핑합니다.

6. 인클로저에서 지원하는 물리적 마운팅 유형은 무엇입니까?

하우징은 산업용 제어 캐비닛 내부에 표준 35 mm DIN 레일에 직접 스냅 방식으로 장착할 수 있도록 설계된 통합 풋프린트를 특징으로 합니다.

7. 비이더넷 통신 라인에 사용할 수 있는 대체 변형은 무엇입니까?

제품군에는 텔레콤 소켓용 ESP MC/TN/RJ11과 같은 특수 변형과 다양한 신호 인터페이스를 위한 ESP KT, ESP KT2 및 ESP ISDN 모델이 포함됩니다.

8. 긴급 시설 유지 관리를 위해 어떤 조달 지원을 받을 수 있습니까?

베이징 중평 테크놀로지(Beijing Zhongping Technology)는 정기 또는 비상 유지 관리를 위한 교체 부품의 신속한 납품을 지원하기 위해 대응력 있는 기술 상담과 접근 가능한 로컬 재고 스톡을 제공합니다.
