이 750와트 브러시리스 DC 서보 모터는 고정밀 자동화 기계에서 고속 모션 블러와 동적 포지셔닝 지연을 제거합니다. 베이징 众平科技股份有限公司(Beijing Zhongping Technology)는 주요 제조 라인의 예기치 않은 가동 중단을 최소화하기 위해 정품 공장 자동화 부품에 대한 원활한 조달 지원을 보장합니다.

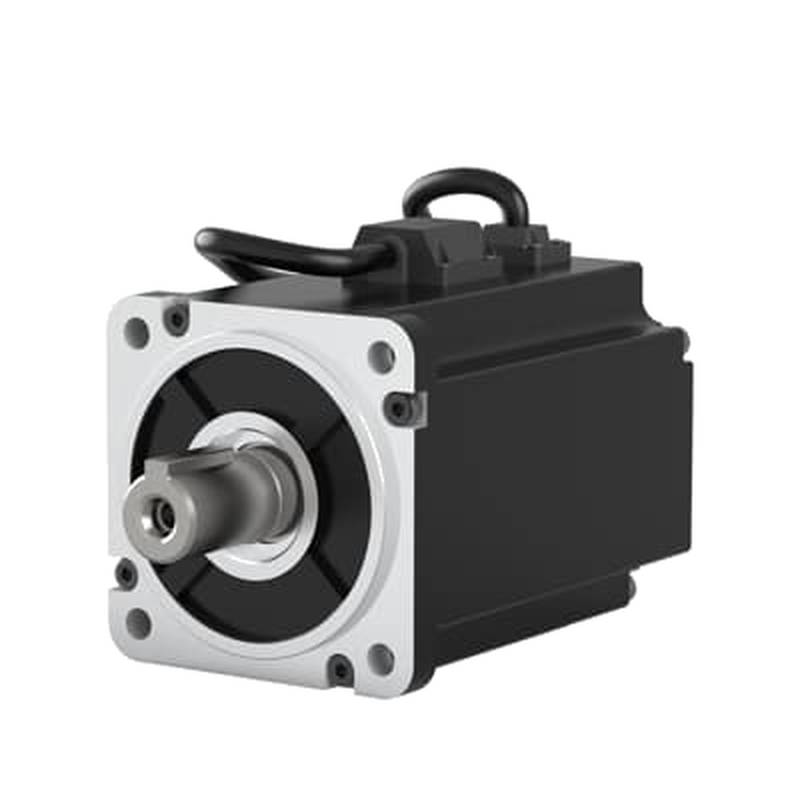

고성능 모션 컨트롤 하드웨어를 첨단 자동화 조립 라인에 통합하면 고주파 가속 주사 동안 심각한 기계적 공진 및 열 방출 병목 현상이 발생하는 경우가 많습니다. ABB DSM08L-0KW8-302-S1NA0 750와트 브러시리스 DC 서보 모터는 고급 전자기 최적화 및 저관성 회전자 구조를 활용하여 이러한 엔지니어링 문제를 직접 해결합니다. 산업 제어 아키텍처의 드라이브 및 구동 레이어 내에서 작동하는 이 액추에이터는 다축 모션 컨트롤러로부터 정밀한 펄스 기차 또는 필드버스 명령을 받아 고토크 회전 출력을 실행합니다. 플랜트 엔지니어가 표준 스테퍼 모터가 스텝을 놓치거나 과열되는 엄격한 포지셔닝 공차 및 높은 듀티 사이클에 직면할 때, 이 영구 자석 브러시리스 설계는 지속적인 토크 안정성을 유지합니다. 고해상도 피드백 장치로 구동되는 전자 정류로 기존의 브러시 방식 아키텍처를 대체하여 정류 스파크를 제거하고 유지보수 주기를 단축합니다. 이 유닛은 빠른 동적 응답과 절대적인 다축 동기화 사이의 격차를 메워 추적 오류 없이 복잡한 궤적 프로파일이 실행되도록 보장합니다.
기술 사양
모델 번호: DSM08L-0KW8-302-S1NA0 @ 표준 주변 온도
정격 출력 전력: 0.75 kW @ 400 VDC 버스
정격 토크: 2.4 Nm @ 3,000 RPM
최대 피크 토크: 7.2 Nm @ 순간 과부하
정격 속도: 3,000 RPM @ 연속 듀티
최대 작동 속도: 4,500 RPM @ 피크 과도
정지 토크: 2.5 Nm @ 20°C 주변 온도
회전자 관성: 0.00032 kg·m² @ 무부하
인버터 전압: 400 VDC 등급 @ 삼상 입력
피드백 장치 유형: 앱솔루트 엔코더 @ 고해상도
보호 등급: IP65 @ 샤프트 씰 및 하우징
주변 작동 온도: 0°C - 40°C @ 최대 출력
절연 등급: F등급 @ 155°C 열 한계
총 유닛 중량: 3.2 kg @ 표준 구성
시스템 통합 및 하드웨어 설정
최적의 동적 성능을 달성하고 산업 환경에서 전자기 간섭을 방지하려면 적절한 기계적 및 전기적 통합이 필수적입니다. 고강도 소켓 헤드 캡 나사를 사용하여 모터 플랜지를 단단하고 가공된 알루미늄 방열판 플레이트에 단단히 장착하여 무거운 역전 주사 동안 전도성 열 방출을 촉진합니다. 헤비 게이지 차폐 케이블을 사용하여 전원 리드를 연결하고, 브레이드 구리 스트랩을 사용하여 모터 프레임이 저임피던스 접지에 접지되도록 함으로써 고주파 표류 커패시턴스 및 접지 루프를 제거합니다. 고전압 교류 전원선에서 떨어진 별도의 도관을 통해 엔코더 피드백 케이블을 라우팅하여 민감한 디지털 위치 신호를 전자기 유도로부터 보호합니다. 피드백 케이블의 편조 실드를 드라이브 커넥터의 금속 백쉘에 360도로 종단하여 전체 모션 컨트롤 루프 전체에서 연속적인 전자기 차폐 무결성을 유지합니다. 예기치 않은 회전 방향 역전 또는 위상 불일치 오류를 방지하기 위해 초기 컨트롤러 오토튜닝 전에 올바른 위상 시퀀스를 확인하십시오.
신뢰성 및 환경 내구성
연속적인 산업 배치를 위해 설계된 이 브러시리스 서보 모터는 가혹한 제조 플랜트에서 발생하는 공기 중 먼지, 오일 미스트 및 저압 수류로부터 내부 권선을 효과적으로 밀봉하는 IP65 등급 인클로저를 특징으로 합니다. 고정자 어셈블리는 고급 진공 압력 함침 절연을 사용하여 연장된 작동 수명 동안 습기 침투 및 공격적인 화학 증기로부터 구리 자석 와이어를 보호합니다. 열 관리는 자연 대류 냉각을 극대화하는 최적화된 핀형 알루미늄 하우징 형상에 의존하며, 고주파 주변 온도 응용 분야를 위해 옵션인 강제 공기 환기로 보충됩니다. 정밀 예압 볼 베어링은 성능 저하나 기계적 고착 없이 연속 고속 회전을 견디도록 설계된 고온 합성 그리스로 공장 윤활됩니다. 이 유닛은 높은 평균 고장 간격(MTBF) 등급을 달성하여 계획되지 않은 생산 중단을 최소화하고 자동화된 산업 환경에서 장기적인 수명 주기 유지보수 비용을 절감합니다.
선택 지침 및 대체 옵션
올바른 서보 모터를 선택하려면 대상 기계 내에서 연속 부하 토크, 피크 가속 요구 사항, 관성 모멘트 불일치 비율 및 주변 열 한계에 대한 신중한 평가가 필요합니다. 레거시 자동화 라인을 개조하거나 새로운 다축 시스템을 설계할 때, 엔지니어가 다른 토크 대 관성 프로파일이 필요한 경우 ABB 서보 패밀리 내에서 DSM08M 또는 DSM08H 시리즈와 같은 대체 모델을 활용할 수 있습니다. 베이징 众平科技股份有限公司(Beijing Zhongping Technology)는 정품 공장 자동화 부품의 포괄적인 재고를 유지하고 있으며 엔지니어링 팀이 상호 참조 선택, 사이징 계산 및 원활한 모델 대체 작업을 지원하기 위해 전문 기술 컨설팅을 제공합니다. 당사의 지역 응용 분야 전문가는 플랜트 기술자와 긴밀히 협력하여 전기적 호환성, 케이블 하니스 및 드라이브 일치 매개변수를 확인하여 빠른 시스템 배치와 최소한의 통합 위험을 보장합니다.
자주 묻는 질문(FAQ)
1. 이 모터 모델의 현재 현지 재고 상태 및 일반적인 배송 리드 타임은 어떻게 됩니까?
베이징 众平科技股份有限公司(Beijing Zhongping Technology)는 이 부품의 강력한 현지 재고를 유지하여 긴급한 시설 수리를 위해 장기간의 해외 배송 지연을 없애기 위해 당일 또는 익일 발송을 가능하게 합니다.
2. 이 유닛에는 어떤 표준 보증 범위 및 RMA 반품 절차가 적용됩니까?
이 제품은 포괄적인 12개월 제조업체 보증의 지원을 받으며, 엄격한 출하 전 품질 검사와 베이징 众平科技股份有限公司(Beijing Zhongping Technology)에서 관리하는 간소화된 현지 RMA 교체 프로세스로 뒷받침됩니다.
3. 이 서보 모터의 전기적 입력 요구 사항 및 권장 보호 측정은 무엇입니까?
이 모터는 호환 가능한 3상 지능형 서보 드라이브가 필요한 400 VDC 공칭 버스 전압 클래스에서 작동하며, 외부 서지 억제 및 적절한 접지 관행을 사용하여 전압 스파이크로부터 보호해야 합니다.
4. 모터 엔코더와 호환되는 피드백 프로토콜 및 통신 인터페이스는 무엇입니까?
통합된 앱솔루트 엔코더는 최신 다축 모션 컨트롤러 및 산업용 드라이브와 직접 인터페이싱하도록 설계된 고해상도 직렬 통신 프로토콜을 지원합니다.
5. 안전한 작동을 규정하는 환경 보호 등급 및 온도 한계는 무엇입니까?
이 유닛은 IP65 환경 보호 등급을 특징으로 하며 0°C - 40°C의 주변 온도 범위 내에서 연속 작동하도록 설계되었습니다.
6. 설치 중 구체적인 기계적 장착 치수 및 정렬 공차는 무엇입니까?
이 모터는 정밀 가공된 파일럿 직경을 가진 표준화된 미터법 사각 플랜지를 사용하며, 기계적 부하에 결합될 때 0.05 mm 이내의 각도 및 반경 방향 샤프트 정렬이 필요합니다.
7. 장기적인 작동 신뢰성을 보장하기 위해 권장되는 정기 유지보수 점검은 무엇입니까?
운전자는 예정된 예방 유지보수 주기 동안 마모에 대한 샤프트 씰 검사, 전기 커넥터 조임 상태 확인, 접지 무결성 확인, 베어링 음향 수준 모니터링을 정기적으로 수행해야 합니다.
8. 타사 드라이브와 모터를 통합할 때 구성 매개변수를 어떻게 일치시켜야 합니까?
시스템 통합업체는 오토튜닝 루틴을 실행하기 전에 모터 극 쌍, 최대 전류 제한, 권선 저항, 인덕턴스 값 및 엔코더 해상도를 드라이브 소프트웨어 구성 유틸리티에 정확하게 입력해야 합니다.
