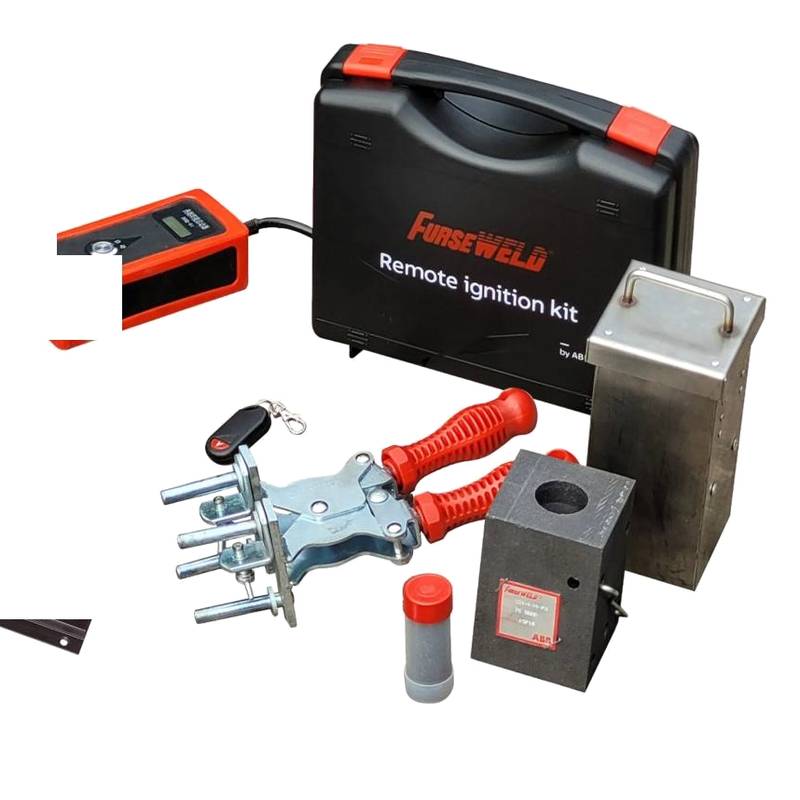

ABB Furse 접지용 FurseWELD 발열 용접 파우더 키트

FurseWELD 발열 용접 파우더 키트는 접지 및 어싱 설치를 위한 분자 결합 연결을 제공하여 영구적인 전기적 무결성을 보장합니다. 중요한 전력 인프라를 구축하는 엔지니어와 기술자는 이 시스템을 사용하여 반복적인 고장 전류를 견딜 수 있는 낮은 저항의 대지 경로를 구축합니다. 전기 설계에서 수십 년 동안 서비스되는 동안 느슨해지거나 부식되지 않는 유지보수 프리 조인트가 요구될 때, 이 발열 시스템은 도체와 접지봉 사이에 신뢰할 수 있는 야금학적 결합을 제공합니다.

발열 용접 소개

전기 접지 네트워크는 토양 부식, 수분 유입, 그리고 시간이 지남에 따라 기존의 기계식 클램프를 저하시킬 수 있는 심각한 고장 전류 서지를 포함한 지속적인 환경적 과제에 직면합니다. 발열 용접 공정은 흑연 몰드 내부에서 산화铜(구리)과 알루미늄 파우더의 고온 환원 반응을 이용하여 도체를 영구적으로 융합합니다. 이 반응은 용융된 구리를 생성하며, 이는 도체를 감싸고 단일 분자 질량으로 응고됩니다. 연결이 기계적이 아니라 분자적이므로 접촉 저항의 진행을 없애고 열팽창이나 전자기력으로 인한 조인트 느슨해짐을 방지합니다. BS EN 62305와 같은 표준을 준수하여 작동하는 이 시스템은 산업 시설, 변전소, 통신 허브의 전체 작동 수명 동안 접지 그리드가 안정적이고 낮은 임피던스의 대지 경로를 유지하도록 보장합니다.

기술 사양

용접 파우더 유형: 구리 산화물 및 알루미늄 환원 혼합물 @ 표준 주변 온도

점화 온도: 450 °C @ 대기 조건

몰드 재질: 고밀도 흑연 @ 몰드 캐비티

도체 호환성: 구리 대 구리, 구리 대 강철 @ 직접 매설

표준 준수: BS EN 62305 @ 접지 시스템 설계

작동 온도 범위: -40 °C - 100 °C @ 현장 환경

조인트 인장 강도: 도체와 같거나 그 이상 @ 최대 하중

시스템 통합 및 하드웨어 설정

발열 용접 시스템을 접지 설치에 통합하려면 도체를 올바르게 준비하고 특정 도체 형상에 파우더 카트리지 크기를 일치시켜야 합니다. 기술자는 흑연 몰드에 배치하기 전에 와이어 브러시를 사용하여 구리 도체와 접지봉을 철저히 청소하여 산화물, 그리스, 수분을 제거해야 합니다. 몰드 캐비티 내의 수분은 용융 금속 방출을 유발할 수 있으므로, 습하거나 추운 환경에서는 프로판 토치로 흑연 몰드를 예열하는 것이 필수적입니다. 도체가 정렬되고 프레임 클램프로 고정되면, 강철 디스크가 도가니 바닥에 놓이고, 적절한 용접 파우더가 부어지며, 시작 파우더가 그 위에 뿌려집니다. 부싯돌 총을 통한 점화는 몇 초 안에 완료되는 환원 반응을 시작합니다. 짧은 냉각 기간이 지난 후, 몰드가 열리고 청소되어 접지 바와 도체 시스템으로 구성된 광범위한 등전위 본딩 네트워크에 백필링 및 통합할 준비가 된 영구 연결이 남게 됩니다.

신뢰성 및 환경 내구성

발열 용접 공정에 의해 생성된 분자 결합은 뛰어난 기계적 및 화학적 내구성을 보여주며, 기계식 볼트 및 압축 커넥터보다 우수합니다. 지하에 매설된 이 조인트는 구리 질량이 균일하고 전해 부식을 가속화하는 이종 금속 인터페이스가 없기 때문에 갈바닉 부식에 저항합니다. 이 조인트는 저하 없이 여러 번의 무거운 고장 전류를 견딜 수 있으며, 기계식 커넥터가 고장나거나 높은 저항을 유발할 수 있는 곳에서도 구조적 및 전기적 연속성을 유지합니다. 흑연 몰드는 올바르게 취급하고 각 용접 후 슬래그를 제거하면 수많은 점화 주기를 견뎌냅니다. 영구적이고 낮은 저항의 대지 경로를 유지함으로써, 이 시스템은 번개 낙뢰 또는 전력 시스템 고장 시 민감한 제어 하드웨어, 드라이브 및 계측기를 잠재적인 손상으로부터 보호합니다.

선택 지침 및 대체 옵션

올바른 발열 용접 키트를 선택하려면 도체 크기, 재질 유형(구리 케이블, 구리 결합 접지봉, 스테인리스 스틸 테이프 등), T-조인트, 크로스 조인트, 병렬 실행과 같은 연결 구성을 평가해야 합니다. Beijing Zhongping Technology(베이징 众平科技股份有限公司)는 포괄적인 재고와 전문가 기술 지원을 제공하여 엔지니어가 상호 참조 선택을 할 수 있도록 지원하며, 정확한 현장 요구 사항에 맞는 몰드, 핸들, 파우더 크기가 지정되도록 보장합니다.

자주 묻는 질문 (FAQ)

1. 이 파우더 키트의 현재 재고 가용성 및 배송 리드 타임은 어떻게 됩니까?

Beijing Zhongping Technology(베이징 众平科技股份有限公司)는 표준 파우더 카트리지와 몰드의 로컬 즉시 출하 가능 재고를 유지하여 신속한 발송을 보장하고 현장 가동 중단 시간을 최소화합니다.

2. 이러한 용접 구성 요소에는 어떤 보증 및 RMA 지원이 적용됩니까?

모든 구성 요소는 표준 12개월 제조 결함 보증의 지원을 받으며, Beijing Zhongping Technology(베이징 众平科技股份有限公司)가 제공하는 선적 전 품질 검사 및 현장 교체 서비스의 지원을 받습니다.

3. 발열 용접 파우더의 유통기한 및 보관 요구 사항은 무엇입니까?

파우더는 점화 화합물의 저하를 방지하기 위해 수분과 직사광선이 닿지 않는 건조하고 서늘한 환경에 보관해야 합니다.

4. 습한 날씨 조건에서도 발열 용접을 수행할 수 있습니까?

네, 흑연 몰드와 도체가 완전히 건조되고 점화 전에 토치로 예열되어 모든 표면 수분이 제거되는 경우 가능합니다.

5. 이러한 발열 연결은 낙뢰 보호에 대한 어떤 표준을 준수합니까?

이 연결은 BS EN 62305 및 접지 및 낙뢰 보호 시스템 무결성에 대한 관련 국제 표준을 준수합니다.

6. 흑연 몰드는 여러 번의 용접에 재사용할 수 있습니까?

고밀도 흑연 몰드는 올바르게 사용하고 각 사이클 후에 철저히 청소할 경우 일반적으로 50~100개의 연결을 견뎌냅니다.

7. 용접 과정에서 필요한 개인 보호 장비는 무엇입니까?

작업자는 점화 중 고온과 스파크로부터 보호하기 위해 보안경, 내열 장갑, 보호복을 착용해야 합니다.

8. 발열 용접의 저항은 도체 자체와 비교하여 어떠합니까?

적절하게 실행된 발열 용접의 전기 저항은 접합되지 않은 도체의 동일한 길이와 같거나 그보다 낮습니다.
