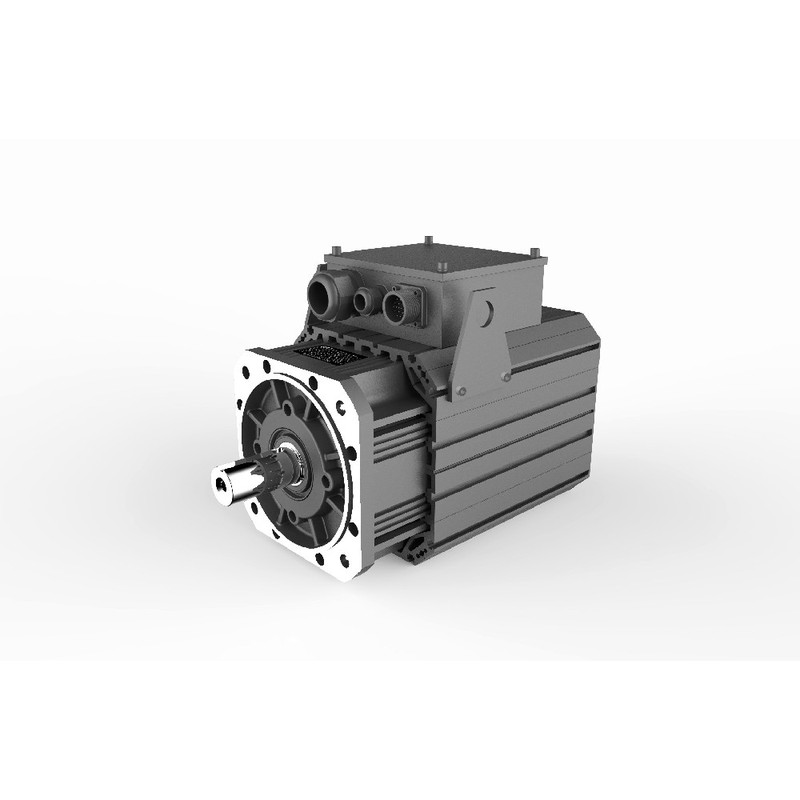

GeShi GSZ CNC 스핀들 서보 모터 5.5-30kW 1500rpm

현대적인 다축 CNC 가공 센터는 기계적 공진을 유발하지 않으면서 넓은 속도 범위에서 안정적인 토크를 전달할 수 있는 강력한 스핀들 드라이브를 요구합니다. Geshi가 엔지니어링한 GSZ 시리즈 스핀들 서보 모터는 정밀한 전자기 설계와 폐쇄 루프 엔코더 통합을 통해 이러한 동적 요구 사항을 충족합니다.

헤비듀티 절삭 가공은 공격적인 재료 제거 작업 중에 종종 저속 코깅 토크, 열 드리프트, 기계적 떨림으로 인해 어려움을 겪습니다. GSZ 시리즈는 최적화된 회전자 토폴로지와 고해상도 피드백 장치를 결합하여 정밀한 각속도 제어를 유지함으로써 이러한 과제를 해결합니다. 이 아키텍처는 다양한 산업용 밀링 및 선반 플랫폼에서 연속 작동 중에 낮은 진동 수준을 보장합니다.

기술 사양

정격 출력: 5.5-30 kW @ 380 VAC

정격 속도: 750/1000/1500 rpm @ 380 VAC

대표 모델 지정: GSZ18-035-15-4-F @ 380 VAC

대표 모델의 정격 출력: 15 kW @ 1500 rpm

정격 전압: 380 VAC @ 50/60 Hz

외함 보호 등급: IP54/IP55 @ 표준 작동 조건

절연 등급: Class F/H @ 정격 열 부하

듀티 사이클: S1 연속 듀티 @ 정격 출력

피드백 인터페이스: 고해상도 엔코더 폐쇄 루프 @ 실내 온도

하우징 재질: 독립형 축류 팬이 장착된 알루미늄 합금 @ 강제 공랭식

시스템 통합 및 하드웨어 설정

고출력 스핀들 모터를 고급 공작기계 아키텍처에 통합하려면 전기 차폐 및 신호 무결성에 대한 엄격한 주의가 필요합니다. 레졸버 또는 고해상도 엔코더 피드백 라인은 인접한 펄스폭 변조 인버터에 의해 생성되는 전자기 간섭을 방지하기 위해 이중 차폐 연선 케이블을 사용해야 합니다. 신호 쉴드 드레인은 모터 하우징 백쉘과 드라이브 섀시 접지 플레이트에 단단히 종단되어 접지 루프를 제거해야 합니다. 전력 케이블은 용량성 결합과 고조파 왜곡을 최소화하기 위해 기계 레이스웨이 내의 제어 배선과 엄격한 이격 거리를 유지해야 합니다.

올바른 회전 방향과 안정적인 전계 억제 제어 실행을 위해서는 인버터 출력 단자와 모터 전원 리드 간의 올바른 위상 시퀀스 연결이 필수적입니다. 독립형 축류 냉각 팬은 특정 프레임 크기에 따라 전용 단상 또는 3상 보조 전원 공급 장치가 필요하며, 고부하 결합 전에 강제 공기 흐름이 활성화되도록 합니다. 커미셔닝 엔지니어는 축을 생산 주기로 해제하기 전에 서보 드라이브 인터페이스를 통해 완전한 매개변수 오토튜닝을 수행하여 회전자 저항, 고정자 인덕턴스 및 역기전력 상수를 정렬해야 합니다.

신뢰성 및 환경 내구성

연속 가공 환경은 구동 부품을 절삭유, 금속 미립자 및 작동 수명을 위협하는 높은 주변 온도에 노출시킵니다. GSZ 시리즈는 외부 방열 핀으로 설계된 알루미늄 하우징 구성과 S1 연속 듀티 사이클에서 최적의 열 평형을 유지하는 독립형 축류 팬 유닛을 결합했습니다. 이 강제 환기 장치는 고정자 권선 오버행의 국소적인 핫스팟을 방지하여 Class F 또는 Class H 절연 시스템을 조기 열화로부터 보호합니다.

IP54 또는 IP55의 외함 등급은 중공업 제조 셀에서 흔히 발생하는 공기 중의 냉각수 안개와 미세한 주철 먼지에 대해 강력한 침투 보호 기능을 제공합니다. 샤프트 래비린스 실은 회전 샤프트를 따라 내부 베어링 어셈블리로 유체가 이동하는 것을 방지하여 조기 기계적 고장 위험을 줄입니다. 이러한 구조적 특성이 결합되어 까다로운 산업 생산 일정에서 정기 유지보수 주기를 연장하고 예상치 못한 가동 중지 시간을 줄입니다.

선택 지침 및 대안 옵션

적절한 스핀들 드라이브를 선택하려면 특정 공작기계 아키텍처의 절삭 토크 프로필, 최대 가속 속도, 듀티 사이클 요구 사항을 신중하게 평가해야 합니다. 대표 모델인 GSZ18-035-15-4-F 모델은 일반적인 밀링 센터를 위해 1500 rpm에서 15 kW를 제공하는 반면, 엔지니어는 5.5 kW ~ 30 kW 전력 엔벨로프와 750 rpm ~ 1500 rpm 속도 대역에서 선택하여 특정 스핀들 카트리지 설계에 맞출 수 있습니다. Beijing Zhongping Technology(北京众平科技股份有限公司)는 기술 팀이 정확한 상호 참조 선택과 원활한 모델 대체 작업을 수행할 수 있도록 포괄적인 엔지니어링 지원과 현지 재고 가용성을 제공합니다.

자주 묻는 질문(FAQ)

1. 지역 유통 재고에서 GSZ18-035-15-4-F 스핀들 모터의 일반적인 리드 타임 및 배송 가능 여부는 어떻게 됩니까?

Beijing Zhongping Technology(北京众平科技股份有限公司)를 통한 지역 유통 재고는 즉시 출고를 위한 표준 모델 가용성을 보장하며, 맞춤형 구성은 표준 공장 처리 일정이 필요합니다.

2. 구매 시 이러한 산업용 서보 모터에 적용되는 표준 보증 범위는 무엇입니까?

모든 유닛은 배송일로부터 제조상의 결함 및 재질 부적합을 보장하는 표준 12개월 작동 보증이 제공됩니다.

3. 폐쇄 루프 엔코더 구성은 저속 가공 성능을 어떻게 향상시킵니까?

고해상도 엔코더는 드라이브 컨트롤러에 정밀한 회전자 위치 피드백을 제공하여 저속 속도 리플을 억제하고 표면 조도 품질을 향상시키는 실시간 보정 알고리즘을 활성화합니다.

4. GSZ 시리즈는 열 과부하 없이 연속 S1 듀티 사이클로 작동할 수 있습니까?

예, Class F/H 절연, 최적화된 방열 핀이 있는 알루미늄 하우징, 독립형 축류 팬의 조합은 정격 열 한계 내에서 연속 S1 작동을 지원합니다.

5. 독립형 축류 팬 유닛에 필요한 냉각 요구 사항은 무엇입니까?

통합된 축류 팬은 작동 중에 외부 하우징 립 전체에 지속적인 강제 공기 흐름을 보장하기 위해 모터 사양과 일치하는 안정적인 보조 전원 공급 장치가 필요합니다.

6. 동일한 기계적 프레임 시리즈 내에서 대체 정격 출력을 사용할 수 있습니까?

제품군은 다양한 기계적 부하 프로필을 수용하기 위해 380 VAC에서 5.5 kW ~ 30 kW 범위이며 속도 등급은 750 rpm, 1000 rpm, 1500 rpm입니다.

7. 이러한 모터는 냉각수와 먼지에 대해 어느 정도의 침투 보호 기능을 제공합니까?

유닛은 IP54 또는 IP55 보호 등급으로 평가되어 오일 미스트, 습기, 미세한 금속 미립자 침투로부터 내부 전기 부품을 보호합니다.

8. 전기 노이즈 간섭을 방지하기 위해 엔코더 피드백 케이블을 어떻게 라우팅해야 합니까?

피드백 라인은 고전압 모터 전원 리드와 별도로 라우팅되는 이중 차폐 연선 케이블을 사용해야 하며, 표준 EMC 관행에 따라 양쪽 끝에 쉴드가 올바르게 접지되어야 합니다.
