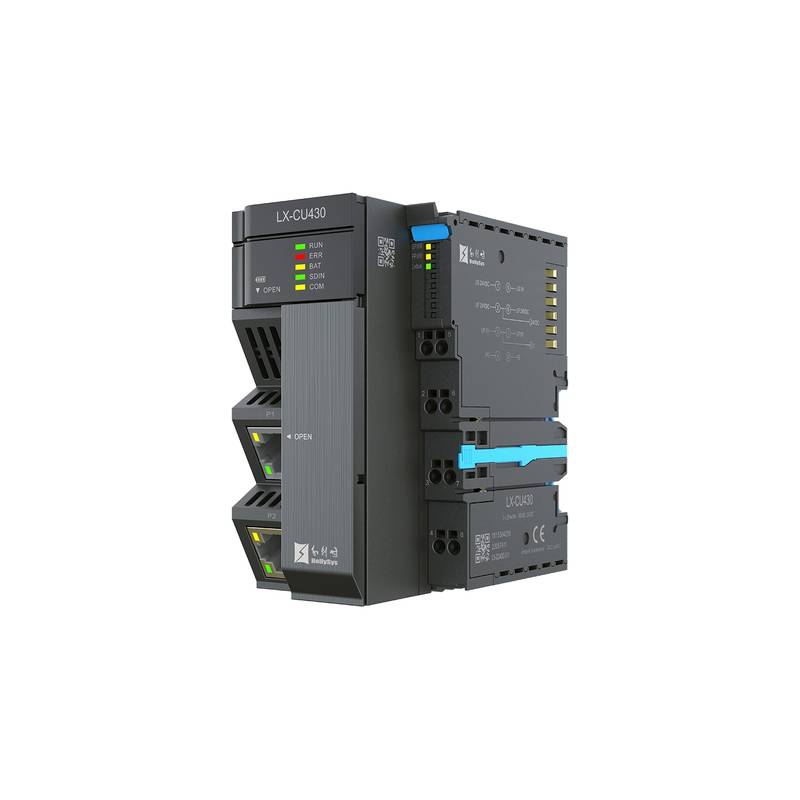

HollySys LX CU400 컴팩트 PLC(모션 컨트롤러 지원)

HollySys LX CU400 컴팩트 PLC는 정밀한 자동화 작업을 위해 고속 결정론적 실행 및 다축 모션 기능을 제공합니다. 개방형 아키텍처와 강력한 통신 인터페이스로 설계되어 현대적인 산업용 네트워크 전반에서 원활한 상호 운용성을 보장하는 동시에 제어반 설치 공간을 최적화합니다.

현대 산업 자동화는 다축 기계류에서 제어반 공간 제약과 통신 병목 현상을 방지하기 위해 높은 처리 속도와 컴팩트한 설계를 요구합니다. HollySys LX-CU400 시리즈는 고급 멀티코어 프로세서, 고속 EtherCAT 마스터 기능, IEC61131-3과 같은 표준 프로그래밍 언어 지원을 통합하여 이러한 과제를 해결합니다. 이 아키텍처를 통해 엔지니어는 스캔 시간 성능을 희생하지 않으면서 복잡한 로직과 동기화된 모션 제어를 동시에 관리할 수 있습니다. 이 제어기는 배선 복잡성을 최소화하고 타사 자동화 부품과 기본적으로 통합되어 자동화된 제조 환경에서 고가용성과 예측 가능한 응답 시간을 보장합니다.

기술 사양

비트 명령어 실행 시간: 3 ns @ 표준 작동 조건

사용자 프로그램 메모리: 3 MB @ 정격 부하

입력 변수 I 영역: 128 KB @ 최대 구성

출력 변수 Q 영역: 128 KB @ 최대 구성

글로벌 변수 M 영역: 4 MB @ 시스템 RAM

글로벌 변수 N 영역: 3 MB @ 사용자 스토리지

전원 차단 유지 R 영역: 256 KB @ 배터리 프리 백업

이더넷 인터페이스: 2 x RJ45 @ 10/100/1000 Mbps 어댑티브

Modbus TCP 마스터 용량: 32 슬레이브 @ 최대 네트워크 부하

Modbus TCP 슬레이브 용량: 32 마스터 @ 최대 네트워크 부하

EtherNet IP 마스터 용량: 64 커넥션 @ 액티브 폴링

EtherCAT 버스 주기: 1 ms @ 최소 간격

EtherCAT 슬레이브 지원: 128 유닛 @ 최대 토폴로지

EtherCAT 서보 축: 16축 @ 1 ms 업데이트율

총 지원 모션 축: 64축 @ 가상 및 버스 결합

시스템 측 출력 전류: 1.5 A @ 24 VDC

필드 측 출력 전류: 10 A @ 24 VDC

시스템 소비 전력: 7 W @ 최대 부하

물리적 치수: 56 x 109 x 90 mm @ 너비 x 높이 x 깊이

시스템 통합 및 하드웨어 설정

적절한 기계적 및 전기적 설치는 산업용 제어반 내에서 LX-CU400 컴팩트 제어기의 신호 무결성과 안정적인 작동을 보장합니다. 56 mm 인클로저 프로파일 주변의 열 방출을 위해 적절한 수직 간격을 확보하면서 표준 35 mm DIN 레일에 제어기를 장착하십시오. 인근의 가변 주파수 드라이브 및 고전력 액추에이터로부터의 전자기 간섭을 줄이기 위해 모든 이더넷 및 직렬 통신 링크에는 차폐 연선 케이블을 사용해야 합니다. 접지 루프를 제거하고 과도 전압 스파이크로부터 민감한 로직 회로를 보호하기 위해 저임피던스 구리 본딩 스트랩을 사용하여 제어기 섀시를 백플레인 장착 플레이트에 직접 접지하십시오.

신뢰성 및 환경 내구성

이 제어기는 가혹한 공장 환경에서 연속 작동하도록 설계된 산업용 등급의 열 및 전기 보호 기능을 통합하고 있습니다. 방열은 컴팩트한 하우징 전반의 수동 대류를 통해 달성되며, 최대 시스템 소비 전력 7 W에서 내부 부품 온도를 안전한 임계값 내로 유지합니다. 비휘발성 메모리 기술은 물리적 백업 배터리와 관련된 유지보수 오버헤드를 없애고 예상치 못한 전원 손실로부터 사용자 프로그램 및 데이터 로그를 보호합니다. 전자기 적합성 표준을 엄격히 준수하여 복사 및 전도 노이즈에 대한 저항성을 보장하며, 자동화 생산 라인 전체의 평균 고장 간격(MTBF)을 극대화합니다.

선택 가이드 및 대체 옵션

적절한 모델의 선택은 대상 기계 아키텍처 내의 특정 모션 축 요구 사항, 통신 이중화 요구 사항 및 안전 통합 수준에 따라 다릅니다. LX-CU430 모델은 전용 기능 안전 확장 없이 고속 로직 처리 및 포괄적인 프로토콜 연결이 필요한 표준 다축 애플리케이션에 적합합니다. 통합 안전 기능이 필요한 기계의 경우, LX-CU433 모델은 안전 모듈 및 핫 커넥션 기능에 대한 확장된 하드웨어 지원을 제공합니다. Beijing Zhongping Technology는 엔지니어링 팀이 상호 참조 선택 및 원활한 모델 교체를 수행할 수 있도록 전문적인 기술 컨설팅과 로컬 재고 지원을 제공합니다.

자주 묻는 질문 (FAQ)

1. LX-CU400 시리즈가 지원하는 최소 EtherCAT 버스 주기 시간은 얼마입니까?

최소 EtherCAT 버스 주기 시간은 1 ms이며, 이는 최대 16개의 서보 축에 대해 고속 데이터 전송과 동기화된 모션 제어를 보장합니다.

2. 제어기가 표준 프로그래밍 언어를 지원합니까?

네, 유연한 애플리케이션 개발을 위해 C 및 C++ 고급 프로그래밍과 함께 표준 IEC61131-3 프로그래밍 언어를 지원합니다.

3. 지원되는 EtherCAT 슬레이브의 최대 수는 얼마입니까?

제어기는 네트워크 토폴로지에 연결된 최대 128개의 EtherCAT 슬레이브 장치를 지원합니다.

4. 전원 손실 시 사용자 프로그램 데이터는 어떻게 유지됩니까?

사용자 데이터 및 유지(retain) 변수는 물리적 백업 배터리 없이 전용 비휘발성 메모리 영역(R 영역 최대 256 KB)에 저장됩니다.

5. 온보드 이더넷 포트에서 사용할 수 있는 통신 프로토콜은 무엇입니까?

듀얼 RJ45 포트는 TCP/IP 자유 프로토콜, Modbus TCP, EtherNet/IP 및 HLINK 통신 표준을 지원합니다.

6. LX-CU430과 LX-CU433 간에 기능 안전성에 차이가 있습니까?

네, LX-CU430은 확장된 기능 안전 모듈을 지원하지 않는 반면, LX-CU433은 고급 기능 안전 통합을 지원합니다.

7. 컴팩트 제어기의 물리적 치수는 어떻게 됩니까?

치수는 너비 56 mm, 높이 109 mm, 깊이 90 mm입니다.

8. Beijing Zhongping Technology를 통해 주문한 제품에 적용되는 배송 리드 타임 및 보증 조건은 무엇입니까?

주문 시 현지화된 재고 라우팅, 엄격한 출고 전 테스트, 그리고 포괄적인 표준 12개월 산업용 보증 정책의 혜택을 받을 수 있습니다.
