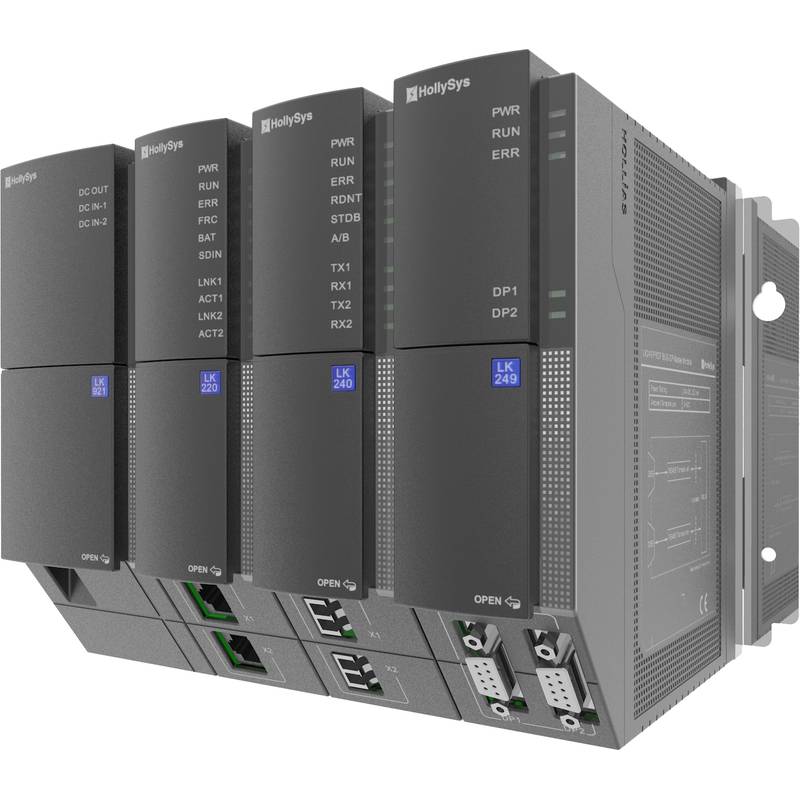

HollySys LK220 모듈식 PLC 프로그래머블 로직 컨트롤러 시스템은 고가용성 공정 및 이산 제조 제어를 위해 설계된 강력한 자동화 플랫폼을 나타냅니다. Beijing Zhongping Technology는 산업 기업을 위한 시스템 통합을 간소화하기 위해 안정적인 현지 유통 및 기술 지원을 제공합니다.
현대 산업 자동화는 분산 노드 전반에서 제로 다운타임, 빠른 스캔 주기, 그리고 높은 데이터 무결성을 요구합니다. HollySys LK220 모듈식 PLC 아키텍처는 표준 프로그래머블 로직 컨트롤러의 개방성과 고급 분산 제어 시스템의 이중화 기능을 결합합니다. 듀얼 코어 프로세서와 포괄적인 진단 메커니즘을 기반으로 하는 이 시스템은 Profibus-DP, Profinet 및 Modbus 네트워크 전반에서 결정론적 통신을 유지하면서 결정론적 제어 태스크를 처리합니다.
기술 사양
프로세서 코어 주파수: 667 MHz @ 듀얼 코어
비트 명령어 실행 시간: 10 ns @ 표준 부하
정수 명령어 실행 시간: 10 ns @ 표준 부하
부동 소수점 명령어 실행 시간: 18 ns @ 표준 부하
통합 프로그램 및 데이터 메모리: 32 MB @ 시스템 기준
정전 유지 데이터 메모리 R 영역: 96 KB @ 24 VDC
정전 유지 데이터 메모리 M 영역: 16 KB @ 24 VDC
통합 이더넷 인터페이스: 듀얼 포트 이중화 @ 10M/100M/1000M
Modbus TCP 최대 연결: 32개 마스터 및 32개 슬레이브 @ 동시 작동
Profibus-DP 마스터 용량: 124개 슬레이브 @ 최대 구성
이더넷 자유 프로토콜 연결: 16개 연결 @ 트랜잭션당 8 KB 버퍼
LK246 이더넷 통신 모듈: 2개 모듈 @ 랙
입력 변수 영역 I 영역: 64 KB @ 최대 구성
출력 변수 영역 Q 영역: 64 KB @ 최대 구성
글로벌 변수 영역 N 영역: 4 MB @ 최대 구성
자유 변수 영역 M 영역: 2 MB @ 최대 구성
작동 온도 범위: -20°C - 70°C @ 전부하
보관 온도 범위: -40°C - 80°C @ 비응축
시스템 통합 및 하드웨어 설정
가혹한 산업 환경에 LK220 모듈식 PLC를 배치하려면 적절한 백플레인 설치 및 차폐 케이블링 관행이 필요합니다. 컨트롤러 랙은 핫스왑 가능한 I/O 모듈, 전원 공급 장치 및 통신 프로세서를 지원하므로 유지보수 인력이 메인 시스템의 전원을 차단하지 않고도 부품을 교환할 수 있습니다. 엔지니어는 고전압 전원 라인과 저전압 아날로그 및 디지털 신호 케이블을 분리하여 전자기 간섭을 제거하기 위해 접지된 철제 외함 내부에 듀얼 랙 아키텍처를 장착해야 합니다.
차폐된 트위스트 페어 케이블은 저임피던스 연결 경로를 사용하여 전용 접지바에 종단되어야 합니다. 듀얼 이더넷 포트와 Profibus-DP 라인은 단일 지점 케이블 고장 시 결정론적 패킷 전달을 유지하기 위해 링 또는 이중화 스타 토폴로지가 필요합니다. 필드버스 라인의 적절한 종단 저항은 장거리 산업 네트워크 전반에서 신호 반사 및 패킷 손상을 방지합니다.
신뢰성 및 환경 내구성
산업 시설은 자동화 하드웨어를 극심한 온도 변화, 공기 중 미립자 및 부식성 화학 약품에 노출시킵니다. LK220 시리즈는 모든 인쇄 회로 기판에 적용된 컨포멀 코팅을 통해 이러한 과제를 해결하며, 습기, 염수 분무 및 곰팡이 성장에 대해 회로를 보호합니다.
열 관리는 자연 대류 냉각에 의존하며, -20°C ~ 70°C의 주변 온도 범위 내에서 안정적으로 작동합니다. 고등급 산업용 반도체 부품은 높은 평균 고장 간격(MTBF)을 보장하며, 이중화된 전원 입력 모듈은 급격한 그리드 변동 및 위상 손실로부터 중앙 처리 장치를 보호합니다.
선택 지침 및 대체 옵션
적절한 컨트롤러 모델을 선택하는 것은 시스템 규모, I/O 포인트 밀도 및 통신 프로토콜 요구 사항에 따라 달라집니다. Beijing Zhongping Technology는 상호 참조 사이징 및 시스템 마이그레이션 전략을 위한 전문적인 엔지니어링 지원을 제공합니다.
동일한 제품 군 내에서 대안을 평가할 때 통합업체는 24 MB 메모리가 필요한 소형 설치를 위해 LK216을 고려하거나, 64 MB 메모리와 확장된 통신 채널이 필요한 대형 플랜트를 위해 LK224로 확장할 수 있습니다. 애플리케이션 요구 사항에 프로세서 용량을 맞추면 최적의 메모리 할당 및 스캔 주기 성능이 보장됩니다.
자주 묻는 질문 (FAQ)
1. HollySys LK220 모듈식 PLC 부품의 표준 납기는 어떻게 되나요?
표준 재고 품목은 3~5 영업일 이내에 배송되며, 맞춤형 구성 패키지는 공장 재고에 따라 특정 일정이 필요합니다.
2. 이 프로그래머블 로직 컨트롤러 시스템에는 어떤 보증이 적용되나요?
Beijing Zhongping Technology에서 공급하는 모든 유닛에는 제조 결함 및 하드웨어 오작동을 다루는 포괄적인 12개월 기술 보증이 포함되어 있습니다.
3. LK220 컨트롤러는 I/O 모듈의 핫스왑을 지원하나요?
예, 모듈식 아키텍처를 통해 활성 제어 루프를 중단하지 않고 전원 공급 장치, 통신 카드 및 표준 I/O 모듈을 라이브로 교체할 수 있습니다.
4. LK220 시스템을 구성하는 데 필요한 프로그래밍 소프트웨어는 무엇인가요?
컨트롤러는 래더 로직, 구조화된 텍스트 및 펑션 블록 프로그래밍에 대한 IEC 61131-3 표준을 준수하는 HollySys 자체 엔지니어링 소프트웨어 환경을 활용합니다.
5. CPU 장애 시 듀얼 랙 이중화 메커니즘은 어떻게 작동하나요?
보조 대기 CPU는 기본 장치와 작동 데이터를 지속적으로 동기화하며, 하드웨어 결함 감지 시 몇 밀리초 내에 원활한 절체(스위치오버)를 실행합니다.
6. 표준 설치 시 최대 작동 온도 한계는 얼마인가요?
각 모듈 랙 주위에 적절한 캐비닛 환기 및 여유 공간이 유지되는 경우 시스템은 최대 70°C까지 안정적으로 작동합니다.
7. 통신 포트가 전기적 서지에 대해 절연되어 있나요?
예, 통합 이더넷 및 직렬 통신 포트는 현장 전압 과도 현상으로부터 내부 처리 부품을 보호하기 위해 갈바닉 절연 기능을 갖추고 있습니다.
8. LK220을 타사 감시 제어 및 데이터 수집(SCADA) 시스템과 통합할 수 있나요?
예, Modbus TCP 및 OPC UA와 같은 표준 산업용 프로토콜에 대한 기본 지원을 통해 감시 소프트웨어 플랫폼과의 원활한 데이터 교환이 가능합니다.
9. 예기치 않은 전원 차단 시 정전 유지 데이터 변수는 어떻게 보존되나요?
내부 플래시 메모리 및 배터리 백업 RAM 영역은 외부 무정전 전원 공급 장치(UPS)를 요구하지 않고도 중요 공정 변수 및 시스템 레지스터를 안전하게 보호합니다.
10. 네트워크 통신 오류를 트러블슈팅하는 데 사용할 수 있는 진단 도구는 무엇인가요?
엔지니어링 소프트웨어 진단은 Profibus-DP 및 이더넷 통신 채널에 대한 실시간 패킷 통계, 연결 상태 및 오류 로그를 표시합니다.
