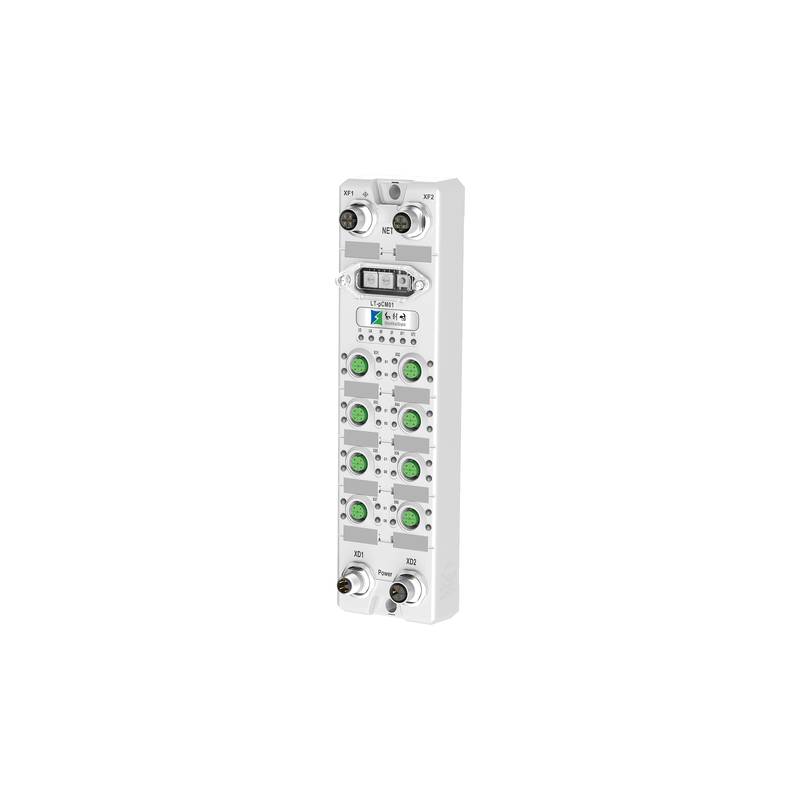

HollySys LTp 이더넷 IP 원격 IO 산업 자동화 제어

HollySys LTp 시리즈 분산형 고보호 I/O 모듈은 표준화된 P2P(점대점) 통신과 지능형 진단을 통해 신뢰할 수 있는 산업용 자동화 제어를 제공합니다. 효율성을 최적화하고 유지보수 비용을 최소화하도록 설계된 이 하드웨어 라인업은 복잡한 공장 환경 전체에서 실시간 데이터 전송을 보장합니다.

현대 산업 자동화는 가혹한 플랜트 환경에서 높은 신호 무결성을 유지하면서 배선 복잡성을 최소화하는 분산형 I/O 아키텍처를 요구합니다. HollySys LTp 시리즈는 모듈식 IP67 등급 구조를 통해 이러한 과제를 해결하며, 국소적인 머신 존에서 기존 제어 캐비닛의 필요성을 없애줍니다. EtherCAT, Profinet, EtherNet/IP와 같은 주요 산업용 통신 프로토콜에 대한 지원을 통합함으로써, 이 모듈들은 다양한 PLC 제어 아키텍처에 원활하게 통합될 수 있도록 지원합니다. 시스템 아키텍처는 견고한 M12 커넥터와 고급 IO-Link 마스터/슬레이브 기능을 활용하여 기계 수준에서 센서와 액추에이터로부터 직접 분산된 데이터 수집을 가능하게 합니다. 이 토폴로지는 구리 케이블 배선을 크게 줄이고, 설치 워크플로우를 단순화하며, 고속 제조 장비의 전반적인 시스템 응답성을 향상시킵니다.

기술 사양

시리즈 이름: LT-p 시리즈 IO @ 표준 작동 조건

모델 번호: LT-p-IO @ 제품군 식별

IP67 IO-Link 마스터 모듈 EtherCAT 프로토콜: LT-pCM01 @ EtherCAT 버스 프로토콜, 8개의 IO-Link 포트 (기본 8개 Class A, 8개 Class B로 구성 가능), 최대 8DI PNP, 최대 8DO NPN/PNP 구성 가능, 금속 하우징, CE, FCC, ROHS @ 60 x 225 x 24 mm

IP67 IO-Link 마스터 모듈 PROFINET 프로토콜: LT-pCM02 @ Profinet-RT 버스 프로토콜, 8개의 IO-Link 포트 (기본 8개 Class A, 8개 Class B로 구성 가능), 최대 8DI PNP, 최대 8DO NPN/PNP 구성 가능, 금속 하우징, CE, FCC, ROHS @ 60 x 225 x 24 mm

IP67 IO-Link 마스터 모듈 EtherNET/IP 프로토콜: LT-pCM03 @ EtherNet/IP 버스 프로토콜, 8개의 IO-Link 포트 (기본 8개 Class A, 8개 Class B로 구성 가능), 최대 8DI PNP, 최대 8DO NPN/PNP 구성 가능, 금속 하우징, CE, FCC, ROHS @ 60 x 225 x 24 mm

IP67 IO-Link 슬레이브 모듈 CLASS A 인터페이스: LT-pDIO01 @ IO-Link 슬레이브, CLASS A 인터페이스 유형, COM3(230.4 kbps) 전송 속도, 16 채널, 8 x M12, PNP 구성 가능 입력/출력, 금속 하우징, CE, FCC, ROHS @ 60 x 160 x 22 mm

IP67 IO-Link 슬레이브 모듈 CLASS B 인터페이스: LT-pDIO02 @ IO-Link 슬레이브, CLASS B 인터페이스 유형, COM3(230.4 kbps) 전송 속도, 16 채널, 8 x M12, PNP 구성 가능 입력/출력, 금속 하우징, CE, FCC, ROHS @ 60 x 160 x 22 mm

IP67 버스 커플러 모듈 EtherCAT 프로토콜: LT-pIM01 @ EtherCAT 버스 프로토콜, 24 VDC 전원 공급, 최대 16 A 전류, 2개씩 그룹화된 16개의 PNP 구성 가능 입력/출력 채널, 금속 하우징, CE, FCC, ROHS @ 60 x 225 x 24 mm

IP67 버스 커플러 모듈 PROFINET 프로토콜: LT-pIM02 @ Profinet 버스 프로토콜, 24 VDC 전원 공급, 최대 16 A 전류, 2개씩 그룹화된 16개의 PNP 구성 가능 입력/출력 채널, 금속 하우징, CE, FCC, ROHS @ 60 x 225 x 24 mm

IP67 버스 커플러 모듈 EtherNET/IP 프로토콜: LT-pIM03 @ EtherNet/IP 버스 프로토콜, 24 VDC 전원 공급, 최대 16 A 전류, 금속 하우징에 위치한 12개의 PNP 구성 가능 입력/출력 채널, CE, FCC, ROHS @ 60 x 225 x 24 mm

시스템 통합 및 하드웨어 설정

LT-p 시리즈를 배포하려면 신호 충실도와 작동 안전을 보장하기 위해 산업용 배선 표준을 엄격히 준수해야 합니다. 현장 기술자는 네트워크 연결을 위해 차폐 연선(shielded twisted-pair) 케이블을 사용해야 하며, 인근 인버터(VFD)로부터의 전자기 간섭을 완화하기 위해 양쪽 금속 커넥터 하우징에 실드를 올바르게 접지해야 합니다. 전력 분배는 연결된 모듈 전체에 최대 16 A의 총 전류를 공급할 수 있는 안정적인 24 VDC 소스에 의존합니다. 물리적 설치는 M12 산업용 원형 커넥터를 사용하여 전원 공급선과 신호선 모두에 대해 안전하고 진동에 강한 결합을 제공합니다. 다이캐스트 금속 인클로저의 접지점은 접지 루프를 방지하고 전기적 과도 현상으로부터 내부 송수신기 회로를 보호하기 위해 저임피던스 구리 스트랩을 사용하여 기계 프레임에 직접 연결해야 합니다.

신뢰성 및 환경 내구성

까다로운 공장 환경을 위해 설계된 LT-p 시리즈는 IP67 보호 등급을 갖추어 완벽한 방진 기능을 제공하며 일시적인 침수에도 견딥니다. 견고한 금속 하우징은 외부 냉각 팬 없이도 우수한 기계적 강도와 방열 성능을 제공합니다. 작동 파라미터는 표준 산업용 온도 범위에 최적화되어 있으며, 내부 갈바닉 절연은 민감한 로직 회로를 고전압 스파이크 및 공통 모드 노이즈로부터 보호합니다. 포괄적인 진단 LED 표시등은 모듈 전원 상태, 네트워크 통신 상태 및 개별 채널 단락 결함에 대한 즉각적인 시각적 피드백을 제공하여 빠른 문제 해결을 촉진하고 시스템 가동 시간을 극대화합니다.

선택 지침 및 엔지니어링 배포

적절한 LT-p 구성을 선택하는 것은 필요한 현장 장비 인터페이스 유형, 전력 수요 및 마스터 컨트롤러 프로토콜을 매핑하는 것을 포함합니다. EtherCAT 네트워크를 사용하는 응용 프로그램의 경우, LT-pCM01 마스터와 LT-pIM01 커플러가 결합되어 결정론적 성능을 제공합니다. Profinet 또는 EtherNet/IP를 표준으로 하는 시스템은 해당 LT-pCM02/03 및 LT-pIM02/03 변형 제품을 사용해야 합니다. 엔지니어는 복잡한 교차 참조 선택, 하드웨어 일치 및 재고 교체 지원을 돕기 위해 Beijing Zhongping Technology의 지역 기술 리소스를 활용할 수 있습니다. PLC 프로그래밍 환경への 통합은 공급업체가 제공한 GSD 또는 XML 구성 파일을 엔지니어링 소프트웨어로 가져온 다음, 순환 입력 및 출력 데이터 워드를 각각의 컨트롤러 태그에 매핑하여 완료됩니다.

일반적인 응용 시나리오 및 운영 가치

LT-p 시리즈의 분산형 토폴로지는 3C 전자제품 조립, 리튬 배터리 생산 라인, 고정밀 CNC 기계류를 포함한 자동화된 제조 부문에 상당한 효율성 향상을 가져다줍니다. I/O 노드를 센서 및 액추에이터와 가까운 기계 프레임에 직접 장착함으로써, OEM(주문자 상표 부착 생산자)은 광범위한 와이어 덕트를 없애고 총 케이블 길이를 줄일 수 있습니다. 이 분산형 접근 방식은 긴 배선 구간에서의 전압 강하를 최소화하고, 제어 캐비닛 공간 요구 사항을 줄이며, 현장 기계 조립을 가속화합니다. 또한, 내장된 진단 기능과 유연한 IO-Link 포트 구성은 센서 매개변수화를 간소화하고 유지보수 주기 동안 수리 평균 시간(MTTR)을 단축합니다.

자주 묻는 질문(FAQ)

1. LT-p 시리즈 원격 I/O 모듈이 지원하는 주요 통신 프로토콜은 무엇입니까?

LT-p 시리즈는 EtherCAT, Profinet, EtherNet/IP의 세 가지 주요 산업용 통신 프로토콜을 지원하여 다양한 프로그래머블 로직 컨트롤러 환경에 유연하게 통합될 수 있습니다.

2. IO-Link 마스터 모듈은 Class A 및 Class B 포트 구성을 어떻게 처리합니까?

각 마스터 모듈에는 8개의 기본 Class A IO-Link 포트가 있으며, 이는 액추에이터 및 고전류 장치에 추가 보조 전원을 공급하기 위해 개별적으로 Class B 포트로 구성할 수 있습니다.

3. 버스 커플러 전원 분배의 최대 정격 전류는 얼마입니까?

버스 커플러 모듈은 연결된 시스템 세그먼트 전체에서 최대 16 A의 총 전류 처리 용량을 가진 24 VDC 전원 공급을 지원합니다.

4. LT-p 시리즈 모듈은 제어 인클로저 외부에 설치하기에 적합합니까?

예, 이 모듈들은 보조 보호 인클로저 없이 공장 바닥에 기계 장착형 응용 프로그램을 위해 설계된 IP67 등급의 금속 하우징을 특징으로 합니다.

5. 신호 및 전원 입력을 위해 어떤 유형의 물리적 커넥터가 사용됩니까?

이 시스템은 안전하고 진동에 강하며 방수가 되는 신호 및 전원 분배를 보장하기 위해 표준화된 M12 산업용 원형 커넥터를 사용합니다.

6. 하드웨어에서 단락 상태 또는 채널 결함은 어떻게 진단됩니까?

각 모듈에는 전원 레일, 네트워크 통신 상태 및 개별 채널 결함에 대한 실시간 시각적 상태 업데이트를 제공하는 온보드 진단 LED 표시등이 포함되어 있습니다.

7. 타사 PLC에서 모듈을 구성하는 데 필요한 엔지니어링 파일은 무엇입니까?

엔지니어는 컨트롤러 프로그래밍 소프트웨어로 프로토콜 변형(EtherCAT, Profinet 또는 EtherNet/IP)에 고유한 해당 GSD 또는 XML 구성 파일을 가져와야 합니다.

8. IO-Link 슬레이브 모듈을 확장하여 추가 I/O 포인트를 수용할 수 있습니까?

예, 이 시스템은 슬레이브 모듈을 하위 스트림에 연결하여 채널 밀도를 확장하고 기본 마스터 포트를 절약할 수 있는 2계층 확장 아키텍처를 지원합니다.

9. 지역 유통 채널을 통해 이러한 장치를 주문하기 위한 리드 타임 및 배송 정책은 무엇입니까?

주문 처리 일정은 활성 재고 수준 및 특정 지역 물류에 따라 다릅니다. Beijing Zhongping Technology는 빠른 출하와 신뢰할 수 있는 배송 일정을 보장하기 위해 로컬 재고를 유지합니다.

10. LT-p 시리즈 하드웨어 구매에 적용되는 보증 및 기술 지원 조건은 무엇입니까?

공급된 모든 하드웨어 구성 요소에는 표준 제조업체 보증 범위가 적용되며, 선택, 배포 및 문제 해결을 위한 전담 엔지니어링 지원이 보완됩니다.
