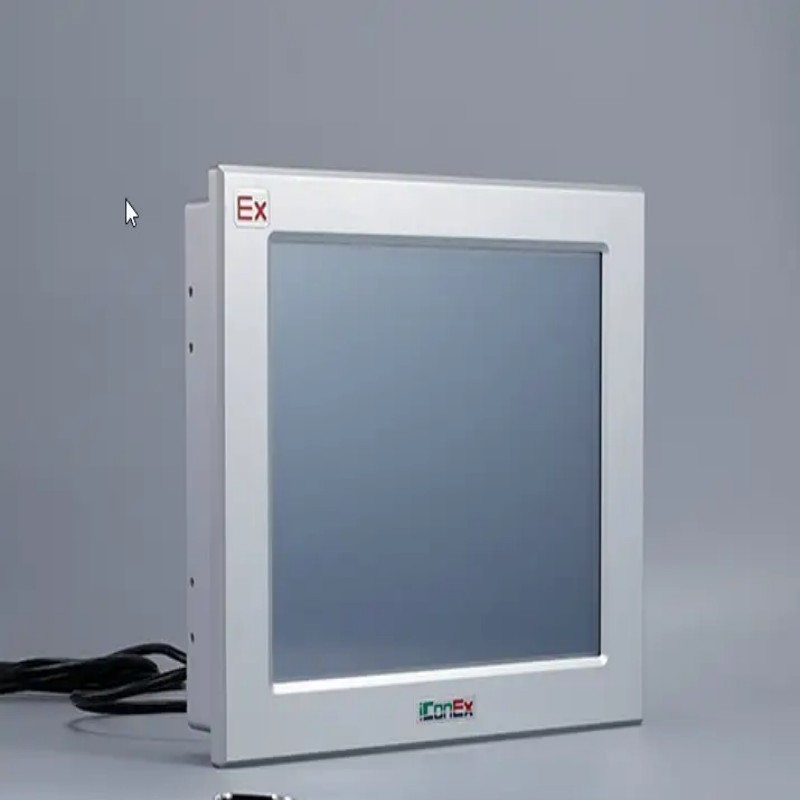

iConEx XY900 시리즈는 구역 2 가스와 구역 21 먼지 위험 지역에서 신뢰할 수 있고 직관적인 작동을 위해 특별히 설계된 폭발 방지 인간 기계 인터페이스 (HMI) 기술에서 중요한 이어지를 나타냅니다.더 엄격한 Zone 1 요구 사항과 달리 이 초점은 고급 기능, 사용자 친화적 인 디자인 및 견고한 안전을 혼합할 수 있습니다.
고해상도 TFT 디스플레이 (7"에서 22"까지) 와 강력한 32 비트 RISC CPU를 결합하여 간소화된 Linux OS 또는 패널 PC 변형을 위한 선택적 인 Windows 시스템을 실행합니다.Ex nR ib IIB T6 Gc 및 Ex tD ibD A21 IP66 T80°C에 대한 인증을 받은 이 제품은 석유 및 가스, 화학 가공, 제약 및 곡물 처리와 같은 산업에서 모니터링 및 제어 작업에 이상적인 솔루션입니다.
핵심 설계 철학: 적용 가능한 안전과 성능을 균형화
XY900 시리즈는 Zone 2/21의 특정 안전 요구 사항에 맞게 고성능 컴퓨팅과 우수한 시각화를 제공하는 원칙을 기반으로 구축되었습니다.그것은 터치 회로에 대한 "nR" (제한된 호흡) 터터터터터터터터치 회로에 대한 "nR" (제한된 호흡) 터터터터치 회로에 대한 터터터터터터치 회로에 대한 "nR" (제한된 호흡 제한된 호흡) 인클로저 보호와 "ib" (본질적인 안전)
이 전략적 접근 방식은 의도된 환경에 대한 높은 수준의 안전성을 보장하면서 직접 터치 작동 및 광범위한 산업 프로토콜 지원과 같은 기능을 촉진합니다. Zone 1 설계에서 구현하는 것이 더 복잡하거나 비용이 많을 수 있습니다.
제품 특징 &특성
지역 2/21 인증 &직접 접촉: 가스 및 먼지 환경에 대한 이중 인증 (Ex nR ib IIB T6 Gc / Ex tD ibD A21 IP66 T80°C)을 보유합니다. "ib" 지정은 본질적으로 안전한 터치스크린 회로를 확인하여 운영자가 위험한 지역에서 손가락이나 스타일러스를 통해 인터페이스와 직접 상호 작용할 수 있도록 합니다.
고가시성 디스플레이: 최대 1920x1080 (Full HD) 해상도로 7"에서 22"까지의 TFT LCD 크기를 제공합니다.밝기 옵션 (>300 cd/m² 표준, >600 cd/m² 사용자 정의 가능) 실내, 야외 및 직접 태양광 조건에서 명확성을 보장합니다.
견고한 가공 &연결: 128MB 플래시와 64MB DDR2 DRAM을 가진 800MHz 32 비트 RISC CPU에 의해 전원. 주요 PLC 브랜드와 원활한 데이터 교환을 위한 고립된 일련 포트 (RS-232/485/422), 이더넷, USB 호스트 및 Profibus-DP/CAN/MPI 필드 버스의 선택적 통합을 지원합니다.
견고한 구조: IP66 침입 보호를 가진 전체 금속 폭발 방지 견견견고한 구조.안티 스타틱 터치 패널 (스파크 위험을 방지), 온도 유연한 모델 (-40°C에서 +60°C), 안전한 M20 케이블 선을 포함합니다.
고급 구성: XYFD2000 소프트웨어를 C 같은 매크로 스크립팅으로 활용하여 복잡한 제어 논리와 사용자 정의 사용자 인터페이스를 직접 HMI에서 가능하게 합니다.
주요 명세
매개 변수/범주
명세 세부사항
모델 시리즈 iConEx XY900 (예: XY900_7HMI, XY900_10HMI, XY900_12HMI, XY900_15HMI)
표시 유형 TFT LCD, 저항 터치 (단일 점)
유효한 크기 7", 8", 10.4", 12.1", 15", 17", 19", 22"
해상도 800x480 (7"), 800x600 (10.4"), 1024x768 (12.1", 15"), 1920x1080 (22")까지
광도 표준: > 300 cd/m²;높은 광도: > 600 cd/m² (사용자 정의 가능한)
CPU 32비트 RISC ARM @ 800MHz
기억 128MB 플래시, 64MB DDR2 DRAM
운영 체제 간소화된 리리리리운운스 커널
RS232/RS485/RS422의 이더넷 (10/100M), USB 호스트/장치를 분리한 통신 항구
필드버스 지원 Profibus-DP, CAN, MPI (선택/통합)
입력 전력 DC 24V (21V - 28V 범위)
전력 소비 ~4W 최대 (7") ~15W 최대 (15")
보호 등급 IP66 (인클로저)
폭발 증명서. 가스: Ex nR ib IIB T6 Gc;먼지: 전 tD ibD A21 IP66 T80°C
위험 지역 적용 지역 2 (가스), 지역 21/22 (먼지)
작동 온도 표준: 0°C ~ +50°C;저온: -20°C ~ +60°C;광 온도: -40°C ~ +60°C
터치스크린 가동 본질적으로 안전 (ib), 직접 접촉, 항정기
응용 프로그램
XY900 시리즈는 덜 자주 위험한 지역에서 모니터링 및 제어 역할에 탁월합니다.
화학 가공 공장: 화화학 가공 공장: 화화화화화학 가공 공장: 화화화화학 가공 공장: 화학화학 가공 공장: 화학 화학 공장: 화화화학 가공 공장: 화학 화학 화
제약 제조: 가공 장비를 제어하고 환경 조건을 모니터링하기 위해 PLC와 인터페이스 (가끔 연소성 먼지가 있는 입자 / 코팅 지역에서).
곡물 사이로스 &식품 가공: 컨베이어/엘리베이터 제어 및 먼지 수집 시스템 모니터링.
물 &폐수 처리: 잠재적 인 폭발성 시설 구역의 폐폐수 폐폐수 처리: 폐폐수 처리: 폐수 폐수 처리: 폭발성 가능한 시설 구역의 폐폐폐수 처리 폐폐폐수 폐수 처리: 폭발성 가능한 시설
기름 &가스 (지역 2 지역): 파이프라인 압력, 가가스 농장 및 유틸리티 (가스 배출이 희귀하고 일반적인 운영 하에서 단기간 동안) 모니터링.
제품 이점
iConEx XY900 시리즈의 주요 장점은 고급 HMI 기능, 직접 접촉 편의성 및 견고한 Zone 2/21 안전 인증의 최적의 균형입니다.
주요 산업용 필드 버스와 강력한 구성 소프트웨어에 대한 지원은 대부분의 경우 외부 게이트웨이를 제거하여 통합을 단순화하고 시스템 복잡성을 줄입니다.광범위한 디스플레이 크기와 환경 탄력은 다양한 응용 프로그램과 호환성을 보장하여 간단히 위험한 지역에서 운영 효율성과 안전성을 높입니다.
포장 &보장
특정 포장 세부 사항은 소스에서 광범위하게 설명되지 않았지만 표준 산업 관행은 이러한 장비가 운송 손상을 방지하기 위해 견고하고 보호적인 포장에서 배송되도록 명령합니다.정확한 보증 조건 (기간, 범위) 은 제조 업체 또는 승인 된 유통 업체 에게 직접 문의하십시오.
FAQ
1.지역 1 과 지역 2 위험 지역의 차이점은 무엇이며, 왜 XY900의 지역 2 인증이 중요합니까?
위험 지역 지역은 폭발성 대기의 확률/기간에 따라 분류됩니다.
영역 1: 폭발성 가스 대기는 정상적인 작동에서 가끔 발생할 가능성이 있습니다.
지역 2: 폭발성 가스 대기는 정상적인 작동에서 불가능합니다.만약 발생한다면, 그들은 짧은 수명입니다.
지역 2에 대한 XY900의 Ex nR ib IIB T6 Gc 인증은 이러한 공통 산업 영역에서 고기능 HMI (직접 접촉을 통해 "ib" 본질적인 안전)를 가능하게 하기 때문에 중요합니다.XY900과 같은 지역 2 인증 장비는 일반적으로 준수를 유지하면서 비용 효율적이며, 공장 엔지니어에게 위험이 가능하지만 일정되지 않는 지역에 대한 실용적인 솔루션을 제공하여 비위험한 장비와 비싸는 지역 1 시스템 사이의 격차를 채우습니다.
2.XY900의 가스 인증에서 "제한된 호흡 (nR)" 보호는 어떻게 작동합니까?
"Restricted Breathing (nR)"는 XY900의 Zone 2 가스 인증을 위한 보호 방법입니다.그것은 장비의 내부에 외부 가스 / 증기의 입력을 제한하는 단단한 조인트와 밀봉으로 설계된 장장장치에 의존합니다.
원칙: 가연성 대기가 HMI를 둘러싸는 경우, 제한된 호흡은 폭발성 혼합물이 내부에 들어가고 가연성 양으로 축적되지 않도록 방지합니다.이 방법으로 XY900은 비용이 많은 Zone 1 보호 (예를 들어 내부 폭발을 견고하는 방화성 "d" 이 이 이 내장) 없이 표준 전자 제품을 사용할 수 있도록 해줍니다. 안전, 실용성 및 저렴한 가격을 균형화합니다.
3.매크로 스크립팅을 가진 XYFD2000 구성 소프트웨어의 이점은 무엇입니까?
XYFD2000은 기본적인 시각화를 넘어서는 XY900을 향상시키고, C-like 매크로 스크립팅이 주요 장점입니다.
로컬 로직 실행: HMI에서 직접 복잡한 계산, 데이터 처리 및 제어 로직을 가능하게 하며, PLC에서 작업을 해제하여 아키텍처를 단순화하고 응답 시간을 향상시킵니다.
사용자 정의: 사용자 정의 경보 관리, 사용자 인증, 문자열 조작 및 기기 간 데이터 흐름 제어 (예: 여러 PLC 간) 와 같은 고급 사용 사례를 지원합니다.
유연성: 특정 프로세스에 대한 맞춤형 지능형 인터페이스를 허용합니다. 종종 PLC 프로그램을 수정하지 않고 엔지니어가 운영자 수준에서 정교한 자동화 솔루션을 구축할 수 있습니다.
