개요

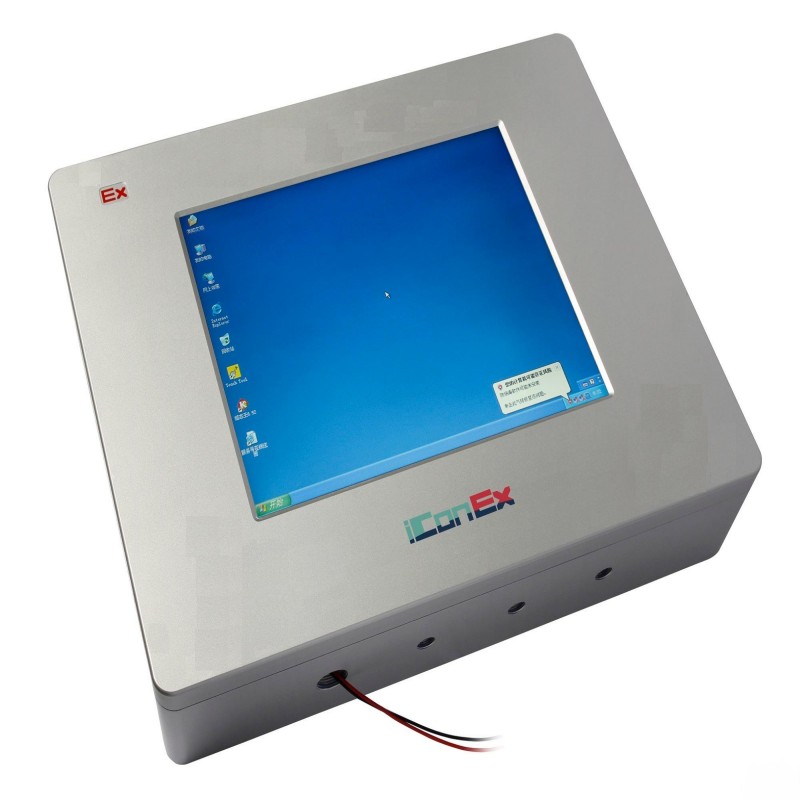

iConEx XY800 시리즈는 폭발 방지 인간 기계 인터페이스 (HMI) 터치스크린의 견고한 가족이며, Zone 1, Zone 2 및 Zone 21로 분류된 위험 지역에서 신뢰할 수 있는 작동을 위해 신중하게 설계되었습니다.엄격한 국제 폭발 방지 표준을 충족하도록 설계된 이 HMI는 고성능 컴퓨팅 코어 (32 비트 RISC CPU와 간소화된 Linux OS를 갖춘) 과 활기찬 TFT 디스플레이와 다양한 통신 기능을 결합합니다.
그들의 주요 기능은 가연성 가스, 증기 또는 먼지가 존재할 수 있는 석유 및 가스, 화학, 제약 및 광산 같은 산업 내의 산업 자동화 시스템에 대한 안전하고 직관적이고 내구성 있는 제어 및 모니터링 인터페이스를 제공하는 것입니다.
핵심 설계 철학: 안전과 신뢰성 우선
XY800 시리즈의 기본 원칙은 처리 성능이나 연결성을 손상시키지 않고 포괄적인 안전 기능의 본질적인 통합입니다.Ex d ib IIB + H2 T6 Gb (가스용) 및 Ex tD ibD A21 IP66 T80°C (먼지용) 등의 인증을 취득한 이 제품은 방화성 (d) 및 내재적 안전 (ib) 보호 방법을 모두 통합하는 복합 설계를 사용합니다.이것은 장치 자체가 내부 오류 또는 직접 접촉 작동 중에도 주변 대기를 점화 할 수 없도록 보장합니다.
구조적 무결성을 위해 CNC로 가공되고 방식 코팅으로 마무리된 구구구조에 대한 고강도 알루미늄 합금의 사용은 거친 조건에서 지속적인 신뢰성에 대한 약속을 더욱 강조합니다.
제품 특징 &특성
인증된 방폭 건설: 가스 (Ex d ib IIB + H2 T6 Gb) 및 먼지 (Ex tD ibD A21 IP66 T80°C) 환경에 대한 이중 인증을 보유하여 수소를 포함한 Zone 1/2 및 Zone 21/22 위험 지역에 적합합니다.
고가시성 디스플레이 옵션: 최대 1024x768의 해상도와 300 cd/m² 이상의 밝기 (일부 모델에서 최대 450 cd/m²)의 TFT LCD 크기 (7", 8", 10.4", 12.1", 15")의 범위를 제공하여 밝은 조명 산업 환경에서도 명확한 가시성을 보장합니다.
견고한 처리 및 저장: 32비트 RISC CPU (모델에 따라 400MHz 또는 800MHz 변형) 128MB 플래시와 64MB DDR2 RAM으로 구동되어 복잡한 데이터 수집, 제어 알고리즘 및 C-like 매크로 스크립팅 지원으로 독점 XYFD2000 구성 소프트웨어를 실행하는 데 충분한 전력을 제공합니다.
광범위한 산업 연결: 여러 분리된 시리얼 포트 (RS-232/485/422), 내장 이더넷 (대부분의 모델에서), 주변 기기 및 데이터 전송을 위한 USB 호스트, 선택적 또는 통합 인터페이스를 통해 Profibus-DP 및 CAN과 같은 주요 산업 필드버스 프로토콜을 지원합니다.
견고한 디자인 요소: 먼지 가득한 환경에서 작동할 수 있는 팬 없는 냉각 시스템, 장갑 작동을 가능한 저항 터치 기술, 정전성 방지 처리된 터치 표면, IP66 전반적인 침입 보호, 넓은 작동 온도 범위 (선택적 인 광온도 모델을 포함하여) 및 안전한 배선을 위한 견고한 M20 케이블 선을 포함합니다.
주요 명세
매개 변수/범주
명세 세부사항
모델 시리즈 iConEx XY800 (예: XY800_7HMI, XY800_12HMI, XY800_15HMI)
표시 유형 TFT LCD, 저항 터치 (단일 점)
유효한 크기 7", 8", 10.4", 12.1", 15"
해결책 800x480 (7"), 800x600 (8", 10.4"), 1024x768 (12.1", 15")
광도 300 ~ 450 cd/m² (모델에 의존하는)
CPU 32 비트 RISC ARM (400MHz 또는 800MHz)
기억 128MB 플래시, 64MB DDR2 DRAM
운영 체제 간소화된 리리리리운운스 커널
RS232/RS485/RS422의 이더넷 (10/100M), USB 호스트/장치를 분리한 통신 항구
필드버스 지원 Profibus-DP, CAN, MPI (선택/통합)
입력 전력 DC 24V (18V - 32V 범위)
전력 소비 ~5W 최대 (작은 모델) ~15W 최대 (큰 모델)
보호 등급 IP66 (인클로저)
폭발 증명서. 가스: Ex d ib IIB + H2 T6 Gb;먼지: 전 tD ibD A21 IP66 T80°C
위험 지역 적용 지역 1/2 (가스), 지역 21/22 (먼지), 수소 환경 적용
작동 온도 표준: -20°C ~ +60°C;광 온도: -40°C ~ +60°C/70°C (모델 의존)
응용 프로그램
XY800 시리즈는 다양한 위험한 산업에서 중요한 모니터링 및 제어 역할에서 필수적입니다.
기름 &가스 생산 플랫폼 &정제소: 우물 머리 매개 변수를 모니터링하고 펌프 정정정제 정정정제소 정정제 및 파이프라인 흐름을 폭발성 가능한 분위기에서 안전하게 시각화합니다.
화학 &제약 가공 공장: 원자기 온도를 제어하고, 성분 복용량을 관리하고, 안전 인터로크를 모니터링하기 위해 PLC와 인터페이스합니다.
페인트, 코팅, &스프레이 부스: 가연성 증기와 가연성 먼지가 있는 지역에서 운영자 제어를 제공합니다.
곡물 실로, 가루 공장, & amp;amp;식품 가공: 연소성 먼지 구름이 형성될 수 있는 컨베이어, 밀러 및 식식품 식식식품 가공 제어.
광산 운영 (표면 및 지하): 메탄 및 먼지에 취향한 환경에서 환기 시스템, 컨베이어 벨트 및 기계를 모니터링합니다.
물 &폐수 처리 시설: 펌프 하우스와 같은 잠재적으로 위험한 지역에서 펌프, 블로어 및 화학 공급 시스템을 제어합니다.
제품 이점
iConEx XY800 시리즈의 가장 큰 장점은 가장 까다로운 위험한 위치를 위한 인증된, 본질적으로 안전한 설계와 함께 견고한 산업 성능과 연결성이 하나의 통합 패키지에 있습니다.이러한 지역에서 표준 HMI에 종종 필요한 외부 압력 캐비넷 또는 절연 시스템의 필요성과 비용을 제거합니다.
가스 및 먼지 환경에 대한 다양성과 함께 강한 처리 전력과 포괄적인 통신 옵션 (필드 버스 지원을 포함하여) 은 전체 소유 비용 및 설치 복잡성을 줄이면서 운영 안전성과 효율성을 향상시키는 미래에 대한 방지적이고 매우 신뢰할 수 있는 솔루션을 제공합니다.
포장 &보증
XY800 시리즈의 포장 및 보증에 대한 특정 세부 사항은 검색 결과에서 명시적으로 설명되지 않습니다.이러한 장비는 운송 중에 손상을 방지하기 위해 견고하고 보호적인 포장에서 배송되는 것이 업계 표준 관행입니다.정확한 보증 조건 (기간, 범위) 을 위해 제조 업체 또는 승인 된 유통 업체와 직접 상담하는 것이 좋습니다.
FAQ
1.폭발 방지 인증 Ex d ib IIB + H2 T6 Gb는 XY800 HMI에 대해 무엇을 의미하며 어디에서 사용할 수 있습니까?
폭발 방지 인증 Ex d ib IIB + H2 T6 Gb는 XY800 HMI를 안전하게 설치하고 운영할 수 있는 특정 위험한 환경을 정의합니다.그것을 Breaking Down :
'Ex'는 폭발성 대기에서 사용되는 장비에 대한 유럽 ATEX 같은 표준을 준수하는 것을 의미합니다.
'd'는 방연 'Enclosure'를 의미합니다 (외부 점화를 방지하기 위해 내부 폭발을 포함하고 냉각합니다).
'ib'는 내성적 안전을 나타냅니다 (터치스크린 회로는 점화 수준 이하의 전기 에너지를 제한합니다).
'IIB'는 에틸렌과 같은 가스에 대한 적합성을 분류합니다 (그룹 IIC 가스를 넘어).
'+H2'는 수소 함유 환경에 대한 승인을 확인합니다.
'T6'는 최대 표면 온도를 85°C로 제한합니다 (낮은 점화 온도 가스에 대한 안전).
'Gb'는 지역 1/2 (가끔/종종 폭발성 대기)에 대한 높은 보호를 나타냅니다.
이 표시는 수소 응용 프로그램을 포함한 다양한 가스/증기 위험에 대한 XY800을 인증합니다.
2.저항 터치스크린 기술은 특히 위험한 환경에서 산업용 사용에 어떻게 도움이 되나요?
저항 터치 기술은 거친/위험한 설정에 대한 주요 이점을 제공합니다.
장갑 호환성: 장갑으로 신뢰할 수 있는 작동 (산업 안전 / 위생 표준).
환경 탄력: 표면의 액체, 먼지 또는 더러움에 의해 영향을 받지 않습니다.
내구성: 스크래치/마모 저항 유리/필름 구조.
안전 통합: 더 간단한 아날로그 센싱은 본질적으로 안전한 (ib) 디자인에 통합을 쉬워 인증을 지원합니다.
이 조합은 PPE와 안전 중요한 응용 프로그램에서 신뢰성을 보장합니다.
3.팬리스 디자인과 광범위한 작동 온도 범위의 장점은 무엇입니까?
팬리스 디자인
일반적인 기계적 장애 지점 (팬은 먼지 / 쓰레기, 폭발성 대기에서 과열 또는 정적 방출 위험을 수집합니다)을 제거합니다.장기 신뢰성을 향상시키고 유지 보수를 줄이고 더러운 환경에서 무결성을 향상시킵니다.
넓은 작동 온도 범위
-40°C에서 +60°C/70°C까지 지원하는 모델은 극단적인 조건 (야외 냉동, 뜨거운 가공 공장)에서 신뢰할 수 있습니다.이것은 외부 난방/냉각 장비를 제거하고, 설계를 단순화하고, 에너지 사용을 절감하고, 일관된 디스플레이/터치/전자 성능을 보장하는 동안 총 소유비를 줄입니다.
