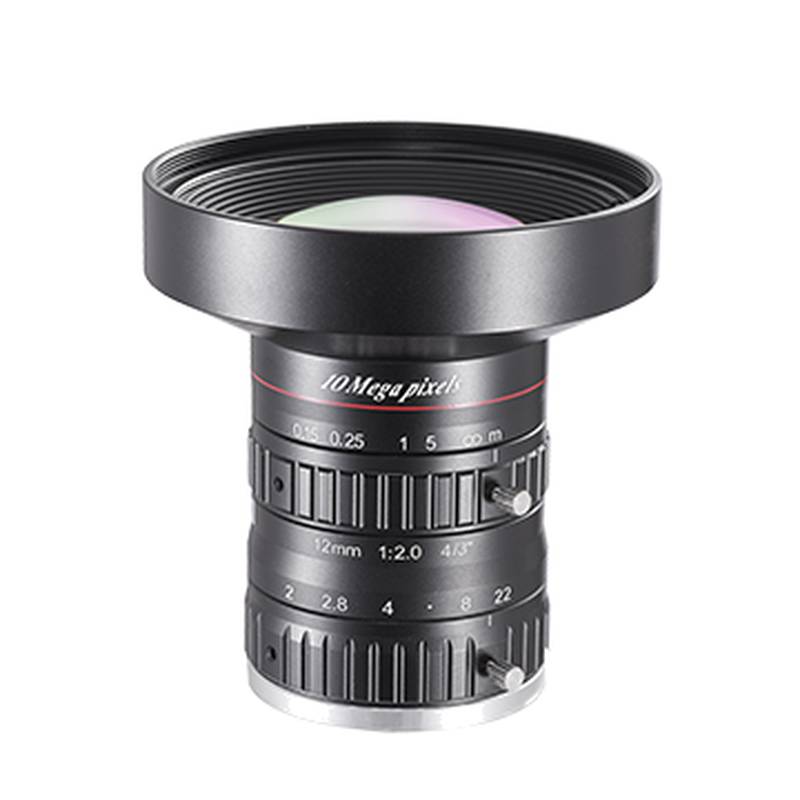

HIKROBOT SA1220M-10MP 12mm F2.0 C 마운트 기계 비전 렌즈

HIKROBOT SA1220M-10MP는 산업용 비전 시스템에서 광장 검사 정확도를 제공하는 4/3" 센서에서 10 MP 이미지를 위해 설계된 기계 비전 렌즈와 12mm c 마운트 렌즈입니다. 실용적인 엔지니어링 측면에서, 이 렌즈는 상대적으로 넓은 시각각, 안정적인 수동 설정 및 자동화, 측정 및 결함 탐지에 사용되는 현대적인 고해상도 카메라에 충분한 이미지 품질을 필요로하는 응용 프로그램에 위치하고 있습니다. 사양 세트는 일반적인 사진 광학으로 의도되지 않고, 센서 커버지, 초점 안정성 및 장착 호환성이 소비자 스타일 특징보다 더 중요한 반복 가능

시스템 설계 관점에서, SA1220M-10MP는 고해상도 산업용 카메라를 4/3 "이미지 형식을 커버 할 수 있는 렌즈와 페어링하는 일반적인 요구 사항에 적합합니다. 코너 날카성이나 필드 커버리지에 대한 과도한 타협을 강제하지 않고. 4/3 "센서의 12 mm 초점거리는 광범위한 시야를 제공하며, 엔지니어가 중간 작업 거리에서 더 큰 목표를 검사하거나 스테이션의 카메라 수를 줄이거나 로봇 가이드에서 전체 현장 인식을 유지해야할 때F2.0 최대 aperture는 조명 디자인에서도 유연성을 제공합니다.낮은 조명이나 고속 낮낮낮은 낮낮은 조명이나 고속 낮낮은 낮은 조명이나 고속 낮은 낮은 조명 또는 고속 캡처 조건에서 더 넓은 aperture는 노출을 유지하는 데 도움이 될 수 있으며, F22까지 정지할 수 있는 기능은 목표 높이 변화가 존재할 때 필드 깊이 관

모델: SA1220M-10MP

브랜드: HIKROBOT

제품 유형: 기계 비전 렌즈

렌즈 카테고리: 12 mm, F2.0, 4/3", 10 MP, C 마운트 렌즈

초점거리: 12 mm

F 번호: F2.0에서 F22

이미지 크기: Φ23 mm, 4/3"

광학적 왜곡: -2.40%

최소 객체 거리: 0.15 m

시야장: D 22.6 mm: 89.0 도, H 18.13 mm: 75.5 도, V 13.6 mm: 61.1 도

아이리스 제어: 수동

초점 제어: 수동

필터 스레드: M77 × 0.75

산 유형: C 산

플랜지 백 초점 거리: 17.526 mm

차원: Φ80 mm × 83.8 mm

무게: 445 g

작동 온도: -10 ~ 50°C

인증: RoHS 2.0

가장 중요한 실용적인 특징은 10 MP 정격 해상도와 4/3" 이미지 원 지원의 조합입니다. 산업 비전에서 카메라에 기계적으로 장착 할 수 있지만 센서 형식이나 픽셀 밀도를 완전히 지원하지 않는 렌즈를 찾는 것은 일반적입니다. 이러한 불일치는 종종 코너 부드러움, 가장자리 근처의 대조 감소 또는 이미지 센터에서 멀리 특징이 감지될 때 불안정한 측정 결과로 나타납니다. SA1220M-10MP는 4/3" 커버리지 및 10 MP 해상도를 지정함으로써 이 통합 위험을 해결하여 광범위한 장면 캡처와 일관된 가

해상도 등급: 10 MP

센서 형식 지원: 4/3"

이미지 원: Φ23 mm

마운트 호환성: C-마운트

초점 방법: 수동 초점

조개 방법: 수동 아이리스

12 mm의 초점거리는 4/3" 카메라를 위한 산업용 고정 초점 광학의 광각 끝에 이 모델을 배치합니다. 기계 제작자가 짧은 중간 작업 거리에서 상대적으로 큰 필드를 검사해야 할 때 특히 유용합니다. 더 긴 초점거리와 비교하면, 12 mm 렌즈는 카메라를 목표로부터 멀리 설치할 필요가 없기 때문에 비전 스테이션의 기계적 발자국을 줄일 수 있습니다. 이것은 12 mm 렌커플로저 깊이를 줄일 수 있으며, 보호 디자인을 단순화하고 진동을 도입할 수 있는 긴 지원 브래켓의 필요성을 줄일 수 있습니다. 동시에 엔지니어는 트레이드오프를 인식해야합니다. 더 넓은 렌즈는 일반적으로 각 픽셀이 대상체에 더 큰

초점거리: 12 mm

일반적인 통합 가치: 짧은 중간 작업 거리에서 광범위한 현장 커버지

기계적 의미: 컴팩트 스테이션에서 카메라 대기 거리를 줄입니다.

측정 의미: 더 큰 필드, 더 긴 초점거리에 비해 목표에 대한 더 낮은 픽셀 밀도

-2.40%의 표시된 광학적 왜곡은 광장 광학의 전형적인 가시할 수 있는 배럴 왜곡을 나타냅니다.이것은 렌즈를 정밀 작업에서 자동으로 제거하지 않지만 시스템을 어떻게 설계해야 하는지 정의합니다.존재 감지, 코드 읽기, 로봇 지역화 및 많은 분류 작업에서 이 수준의 왜곡은 특히 관심 지역이 이미지 센터 근처에 있거나 소프트웨어 교정 적용되는 경우 관리할 수 있습니다.전체 분야에서 고정확도의 차원 측정을 위해 엔지니어는 렌즈 교정 및 이미지 수정이 필요한 허용 스택에 충분하는지 확인해야합니다.즉, 렌즈는 정밀 가능한 시스템에서 사용할 수 있지만 최종 측정 성능은 교정 워크플로우, 대상 기하학 및 카메라-렌즈-거리 관계에 따라 달라집니다.

광학적 왜곡: -2.40%

왜곡 유형: 배럴 왜곡 경향

캘리브레이션에서 최적의 사용: 전체 현장 측정, 로봇 가이드, 차원 수정 워크플로우

엄격한 교정 없이 최고의 사용: 존재 검사, 일반적인 검사, 식별, 위치

F2.0에서 F22까지의 diaphragm 범위는 노출 및 영역 깊이에 대한 유용한 제어를 제공합니다.F2.0과 같은 더 넓은 diaphragm은 더 짧은 노출 시간을 지원할 수 있으며, 이것은 컨베이어 이동, 픽업 앤 플레이스 장비 및 모션 블러를 제한해야하는 로봇 가이드에 중요합니다.F8, F11 또는 그 이상과 같은 작은 aperture는 제품의 높이가 다르거나 대상 표면이 완벽하게 평평하지 않을 때 필드 깊이를 향상시킬 수 있습니다.엔지니어는 또한 장의 깊이와 기기분광 사이의 전형적인 트레이드오프를 고려해야합니다.고해상도 센서에서 너무 멀리 정지하면 더 많은 장면이 초점에 나타나더라도 효과적인 날카성을 줄일 수 있습니다.실제적인 배포에서 최적의 아이리스 설정은 종종 명목적 이론에만 의존하는 대신 실제 생산 조명 아래의 테스트 이미지를 통해 결정됩니다.

F 번호 범위: F2.0에서 F22

낮은 빛 혜택: 넓은 diaphragm에서 더 높은 빛 처리량을 지원합니다.

필드 깊이 이점: 작은 aperture에서 확장된 초점 범위를 지원합니다.

엔지니어링 참고: 최종 개구는 회전 및 노출 요구 사항에 대해 검증해야합니다.

수동 초점과 수동 아이리스는 안정적인 산업 설치에 적합한 선택입니다.시작되면 많은 기계 비전 스테이션은 고정 제품 기하학, 고정 작업 거리 및 제어 조명으로 작동합니다.이러한 상황에서 수동 제어는 일반적으로 유지 보수를 단순화하고 반복성을 향상시키고 통합 복잡성을 줄이기 때문에 변수 소비자 메커니즘보다 선호됩니다.따라서 이 렌즈는 시작 중에 설치가 수행되고 프로세스 검증의 일부로 잠겨지는 설치에 적합합니다.그것은 지속적인 자동 초점, 자주 지지름 변경 또는 장면 의존 diaphragm 제어가 필요한 애플리케이션에 적합하지 않습니다.

초점 제어: 수동

아이리스 제어: 수동

가장 적합한 설치 모드: 고정 위치 산업용 비전 시스템

적합하지 않은 설치 모드: 지속적으로 변화하는 소비자 스타일 이미징 환경

최소 객체 거리 0.15 m는 컴팩트 기계 레이아웃, 벤치 탑 스테이션 및 최연연결된 검사 모듈에 대한 유연성을 제공합니다.통합자의 경우 렌즈는 카메라 앞에 큰 공간이 필요하지 않고 비교적 가까이 초점을 맞추 수 있음을 의미합니다.이것은 전자 조립 셀, 단단한 보호를 가진 포장 라인 및 카메라에서 대상 거리가 제한된 실험실 자동화 시스템에서 유용합니다.그러나 0.15 m에 초점을 맞출 수 있다는 것은 모든 가까운 거리 응용 프로그램이 이상적이라는 것을 의미하지 않습니다.매우 짧은 작업 거리에서 필드 크기가 예상보다 작고 기하학적 효과가 더 중요해질 수 있으므로 엔지니어는 실제 센서와 설치 기하학으로 필드 커버지를 확인해야합니다.

최소 객체 거리: 0.15 m

가까운 범위 통합 가치: 컴팩트 스테이션에 적합

검증 요구 사항: 짧은 작업 거리에서 실제 필드 크기와 왜곡 영향을 확인

전형적인 이점: 폐쇄 장비에 더 쉬운 기계적 통합

기계적 인터페이스는 간단하고 산업용 카메라 표준과 일치합니다.C-마운트와 17.526 mm의 플랜지 백 초점거리는 광범위한 기계 비전 카메라에 대한 표준 참조입니다.이것은 많은 산업용 사용자가 이미 C-Mount 카메라 플랫폼을 운영하기 때문에 호환성을 향상시키고 통합 주기를 단축합니다.M77 × 0.75 필터 스레드는 실용적인 시스템에서도 중요합니다.외부 광학 필터, 보호 유리 또는 공정 조명이 필요한 분극 요소를 사용할 수 있습니다.반사 재료 검사에서 올바른 필터 스택을 추가하면 대조를 크게 향상시킬 수 있으며 반반광으로 인한 거짓 거부를 줄일 수 있습니다.

산 유형: C 산

플랜지 백 초점 거리: 17.526 mm

필터 스레드: M77 × 0.75

통합 가치: 산업용 카메라 및 필터 액세서리와 광범위한 호환성

물리적 크기와 질량은 기계적 설계에서 초기에 고려해야합니다.Φ80 mm × 83.8 mm 및 445 g에서 이 렌즈는 소형 광학이 아닙니다.로봇 페이로드와 동적 성능이 허용되지 않는 한 경량 로로로봇 엔드-오브-오브-암 모바일 시스템보다 단단단히 장착된 카메라 어로로로로로블리에 더 적합합니다. 고정 프레임에서는 더 큰 바디가 더 큰 바디가 이점이 될 수 있습니다. 왜냐하면 그것은 종종 더 견고한 광학 구조그러나 이동하는 시스템에서는 질량과 모멘트 로드가 적절히 지원되지 않으면 정착 시간, 브래켓 刚성 및 장기 연결기 스트레스에 영향을 미칠 수 있습니다.

차원: Φ80 mm × 83.8 mm

무게: 445 g

최고의 기계적 지원: 단단한 고정 마운트 또는 적절하게 강화된 브래켓

잠재적 인 설계 문제: 경량 로봇 손목 또는 유연한 지원에 대한 부하 추가

-10~50°C의 작동 온도 범위는 많은 실내 산업 환경을 포함합니다.이것은 표준 공장 자동화, 포장, 전자 제조, 창고 분류 및 제어 공정 기계에 적합합니다.보호되지 않은 야외 배포, 냉동고 환경 또는 주변 온도가 정격 범위를 초과하는 로운 근처 위치에 적합하지 않습니다.대부분의 광학과 마찬가지로 장기 안정성도 오염 통제에 달려 있습니다.먼지, 기름 안개, 진동 및 빠른 열 주기는 시간이 지남에 따라 이미지 품질에 영향을 미칠 수 있으므로 먼먼지 설계와 예방적 유지 보수는 중요합니다.

작동 온도: -10 ~ 50°C

환경 적합성: 표준 실내 산업 환경

환경 제한: 보호 없이 극단적인 열, 깊은 동결 또는 직접 야외 노출을 위해 의도되지 않습니다.

준수: RoHS 2.0

응용 프로그램 적합성의 측면에서,이 렌즈는 일반적으로 여러 산업 시나리오와 관련이 있습니다.한 종종 사용 사례는 전자 조립 및 PCB 검사이며, 더 큰 보드, 커한 한 한 프레임에 더 큰 보드, 커한 한 한 커한 한 한 한 프레임에 더 큰 보드, 연결기 배열 또는 여러 개의 구성 요소를 포착하기 위해 광범위한 분야가 필요이러한 스테이션에서는 렌즈가 처리량을 향상시킬 수 있기 때문에 하나의 카메라가 종종 더 많은 영역을 커버하여 필요한 이미지 노드 수를 줄일 수 있습니다.두 번째 일반적인 시나리오는 포장 및 라벨 검사입니다. 특히 판지, 가방, 트레이 및 컨베이어에 이동하는 인쇄 표면입니다.광각은 컴팩트 기계 발자국 내에서 코드 읽기, 인쇄 존재 확인 및 밀봉 영역 모니터링을 지원합니다.세 번째 가능한 시나리오는 로봇 가이드 및 빈 영역 관찰이며, 광범위한 필드 커버리지가 선택 작업 전에 물체의 위치와 방향을 감지하는 데 도움이 됩니다.네 번째 시나리오는 배터리, 자동차 또는 일반 조립 라인이며, 스테이션 공간 제한이 짧은 카메라 대기 거리를 선호하면서 상당한 목표의 커버리지를 유지합니다.

응용 시나리오 1: 전자 조립 및 PCB 검사

주요 값: 보드 커버리지 더 큰 카메라 스테이션이 적습니다.

운영 효과: 처리량 향상 및 통합 주기 단축

응용 시나리오 2: 포장 및 라벨 검사

주요 가치: 컴팩트 컨베이어 시스템에서 광범위 모니터링

운영 효과: 더 빠른 검증 및 스테이션 발자국 감소

응용 시나리오 3: 로봇 안내와 위치

주요 값: 객체 지역화를 위한 광범위한 장면 수집

작동 효과: 더 안정적인 선택 지역 관찰 및 더 낮은 기계적 standoff 요구 사항

응용 시나리오 4: 배터리, 자동차 및 일반 조립 검사

주요 값: 제한된 설치 공간에서 큰 목표 커버지

작동 효과: 효율적인 카메라 배치 및 간소화된 보호 설계

에너지 효율성과 프로세스 효율성을 위해 렌즈는 활성 전력 장치로서보다는 간접적으로 기여합니다.대형 센서에서 더 넓은 필드를 활성화함으로써 일부 시스템에서 필요한 카메라, 조명, 브래켓 및 처리 채널의 수를 줄일 수 있습니다.더 적은 이미징 스테이션은 전체 전력 소모를 줄이고, 케이블링 복잡성을 줄이고, 유지 보수 작업부하를 줄이고, 검증 주기를 짧게 할 수 있습니다.대량 생산에서 이러한 시스템 수준의 절감은 렌즈 자체의 비용 차이보다 더 크게 될 수 있습니다.그러나 이 이점은 광학 설계가 여전히 전체 분야에서 해상도와 측정 요구 사항을 충족하는지 여부에 달려 있습니다.

시스템 수준의 효율성 기여: 광범위 검사 작업에서 카메라 수를 줄일 수 있습니다.

잠재적 인 절약: 하드웨어 수를 줄이고, 케이블링을 줄이고, 유지 보수 포인트를 줄입니다.

선택 조건: 최종 픽셀 밀도와 가장자리 성능이 검사 기준을 충족하는 경우에만 유효합니다.

선택 조언은 명확해야합니다.SA1220M-10MP는 광범위한 시야장, 고정 수동 설정 및 10 MP 클래스 이미징이 필요한 4/3" C-마운트 기계 비전 카메라에 적합합니다. 그것은 소프트웨어 수정이 수락 가능한 곳에서 존재 감지, 코드 읽기, 로봇 가이드 및 교정 검사를 위한 강한 후보입니다. 그것은 교정 없이 매우 낮은 왜곡, 높은 확대가 필요한 작은 지역에 매우 정밀한 측정학 또는 렌즈 질량이 크게 제한되는 이동식 플랫폼을 요구하는 응용 프로그램에 적합하지 않습니다. 시야장이 목표에 너무 넓은 경우 엔지니어는 SA1620M-10MP, SA2520M-10MP, SA3520M-10MP, SA5020M-10MP 및 SA8520M-10MP를 포함하여 동일한 시리즈의 다른 초점거리를 고려해야합니다. 이러한 대안은 통합 실행에서 가족 수준의 일관

적합한 카메라 유형: 4/3 "C-마운트 산업 카메라

적절한 작업: 광장 검사, 로봇 안내서, 코드 읽기, 교정 시각적 검사

이상적이 아닙니다: 매우 낮은 왜곡 네이티브 이미징, 높은 확대 정밀한 측정, 강하게 무게 제한된 이동 시스템

관련 모델: 1620m-10 MP, 2520m-10 MP

구매 관점에서, 렌즈는 평가하기 쉬운 사양 프로필을 제시합니다.마운트 표준은 설정되고, 센서 커버리지는 명확하게 명시되어 있으며, diaphragm 및 초점 방법은 전통적이며, 환경 등급은 산업용 전형적입니다.이것은 소싱 및 자격 과정에서 모호성을 줄입니다.구매자는 여전히 출시 전에 프로젝트 특정 세 가지 점을 확인해야합니다. 실제 카메라 센서 치수, 작업 거리에서 필요한 필드 크기, 그리고 왜곡 교정이 이미 소프트웨어 워크플로우에 포함되어 있는지 여부입니다.이러한 검사는 일반적으로 12 mm 옵션이 올바른 적합성인지 또는 시리즈의 다른 초점거리가 더 나은 시스템 균형을 제공하는지 결정합니다.

구매 검사 1: 실제 카메라 센서 크기 및 픽셀 크기를 확인

구매 검사 2: 설치 거리에서 필요한 시야를 확인

구매 검사 3: 소프트웨어 교정 이 왜곡 수정에 사용되는지 확인

FAQ는

Q: HIKROBOT SA1220M-10MP는 표준 산업용 C-Mount 카메라와 호환되나요?

A: 예, 표준 C-마운트 기계 비전 카메라 인터페이스와 일치하는 17.526 mm 플랜지 백 초점 거리를 가진 C-마운트 렌즈입니다.

Q: 이 렌즈는 4/3 "센서를 완전히 지원할 수 있습니까?

A: 예, 그것은 Φ23 mm 이미지 크기를 위해 지정되어 있으며, 4/3 "센서 커버리지와 동등합니다.

Q: SA1220M-10MP는 10 MP 이미징에 적합합합니까?

A: 예, 10 MP 기계 비전 렌즈로 등급되어 있으며 고해상도 산업용 이미지 시스템을 위한 것입니다.

Q: 12 mm 초점거리는 광범위 검사 또는 정밀한 세부 측정에 더 잘 작동합니까?

A: 12 mm가 광범위한 시야를 제공하기 때문에 광범위 검사에 더 잘 작동하지만 매우 세부 측정은 종종 더 긴 초점거리 또는 더 높은 확대 광학에서 혜택을 받습니다.

Q: 엔지니어는 얼마나 많은 왜곡을 기대해야합니까?

A: 지정된 광학 왜곡은 -2.40%이므로 정밀 측정 응용 프로그램에서, 특히 현장의 가장자리에 있는 경정이 좋을 수 있습니다.

Q: 이 렌즈는 저조명 또는 고속 검사 시스템에서 사용할 수 있습니까?

A: 예, F2.0 최대 aperture는 빠르게 움직이는 생산 라인에서 더 짧은 노출 시간을 지원하는 빛 처리량을 증가시킬 수 있습니다.

Q: 렌즈는 변수 초점 또는 자동 조정 이미지 시스템에 적합합합니까?

A: 아니요, 수동 초점과 수동 아이리스 제어를 사용하므로 지속적으로 변화하는 장면보다는 고정 산업 설정에 가장 좋습니다.

Q: 이 렌즈는 어떤 환경을 위해 설계되었습니까?

A: -10에서 50°C의 작동 범위를 가진 표준 산업 실내 환경을 위해 설계되었습니다.

Q: 필터 또는 광학 액세서리를 렌즈 앞에 추가할 수 있습니까?

A: 예, 호환 가능한 광학 필터 및 보호 액세서리를 지원하는 M77 × 0.75 필터 스레드를 포함합니다.

Q: 구매자는 언제 같은 시리즈의 다른 모델을 고려해야합니까?

A: 또 다른 모델은 목표가 더 대대대대대상이 더 A A A: 대상이 더 A A A A: 대상이 12 mm 렌즈가 제공 할 수 있는 것보다 더 A A A A A: 목표가 더 A A A A A A: 대상이 더 A A A A A A: 목표가 더 A A
