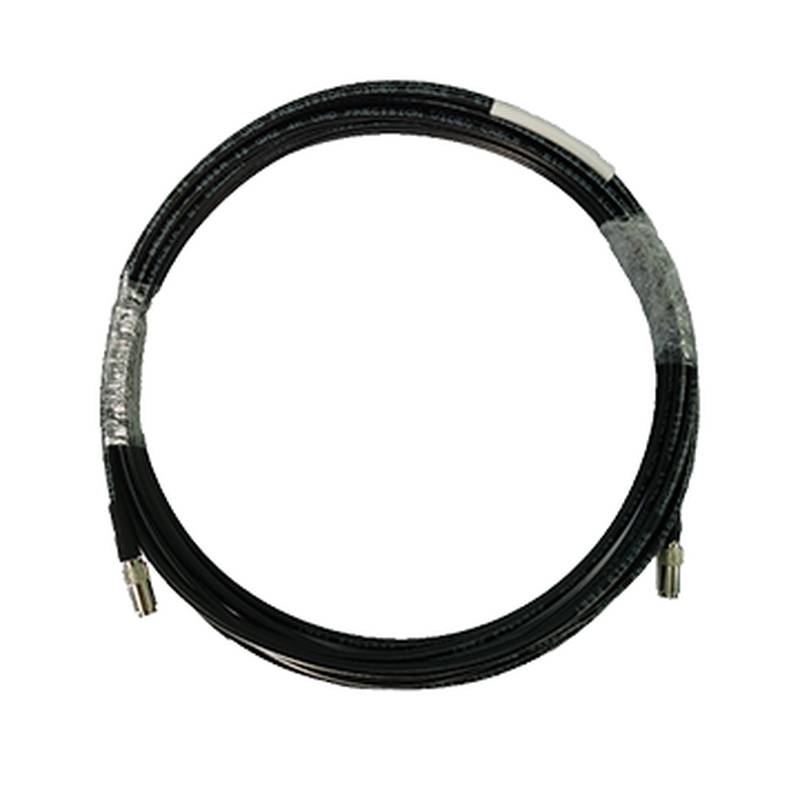

HIKROBOT MV-ACXP6-DIN-DIN-ST-3m CXP-6 DIN-to-DIN 케이블

HIKROBOT MV-ACXP6-DIN-DIN-ST-3m은 까다로운 산업용 머신 비전 애플리케이션에서 고속 데이터 전송을 위해 설계된 견고한 CoaXPress(CXP-6) DIN-to-DIN 케이블입니다. 이 3미터 cxp 6 케이블은 카메라와 프레임 그래버를 안정적으로 연결하도록 설계되어 중요 이미징 작업에 대한 일관된 신호 무결성을 보장합니다. 주요 역할은 단일 동축 케이블을 통해 이미지 데이터, 제어 신호 및 전원을 안전하고 높은 처리량으로 전송하여 최신 산업 자동화 및 검사 시스템의 증가하는 대역폭 요구 사항을 충족하는 것입니다. 이 케이블은 특히 정적 환경에 적합하며 고정 설치에서 안정성과 내구성을 우선시합니다.

제품 유형 및 카테고리 포지셔닝

HIKROBOT MV-ACXP6-DIN-DIN-ST-3m 케이블은 CoaXPress(CXP) 인터페이스용으로 특별히 설계된 특수 산업용 데이터 전송 케이블 범주에 속합니다. CoaXPress는 단일 또는 다중 동축 케이블을 통해 확장 가능한 비디오 및 정지 이미지의 빠른 전송을 지원하는 고속 직렬 디지털 인터페이스 표준입니다. CXP 표준 내에서 이 케이블은 CXP-6 사양을 준수하며, 이는 케이블당 최대 6.25Gbps의 다운링크 속도를 지원하고 네 개의 케이블을 동시에 사용할 경우 최대 25Gbps에 도달할 수 있습니다. DIN 1.0/2.3 커넥터를 사용하는 이 케이블의 DIN-to-DIN 커넥터 구성은 CoaXPress 시스템에서 일반적으로 사용되며 산업 환경에 적합한 안전한 연결을 제공합니다. 이 케이블의 포지셔닝은 정적 케이블로, 케이블이 고정된 위치에 유지되고 지속적인 움직임이나 굽힘에 노출되지 않는 애플리케이션에 최적화되어 있습니다. 이는 드래그 체인과 같은 동적 애플리케이션을 위해 설계된 고유연성 케이블과 대조됩니다.

기술 사양

종단 A 커넥터: DIN 1.0/2.3

종단 B 커넥터: DIN 1.0/2.3

케이블 직경: 4mm

길이: 3m

케이블 구조: 동축

재킷: PVC

케이블 색상: 검정

커넥터 내구성: 500회

최소 굽힘 반경: 60mm

적용 시나리오: 정적 장면

최대 전압: 300VDC

작동 온도: -30°C-75°C

인증: UL, CMR

기술적 특징

구조 설계 가치

MV-ACXP6-DIN-DIN-ST-3m 케이블은 4mm의 컴팩트한 직경과 60mm의 최소 굽힘 반경을 특징으로 하며, 이는 공간이 제한된 산업 환경 설치에 중요합니다. PVC 재킷 재질과 정적 애플리케이션 적합성은 일반적인 산업 운영 조건을 견딜 수 있도록 설계되어 고정 장착 시나리오에서 수명을 보장합니다. 이 케이블은 -30°C ~ 75°C의 넓은 작동 온도 범위로 평가되어 광범위한 산업 환경에서 신뢰성을 제공합니다. 이러한 사양은 정적 애플리케이션을 위한 신호 무결성과 내구성을 우선시하는 견고한 기계적 설계에 기여합니다.

신뢰성 및 유지보수 가치

500회의 커넥터 내구성 등급을 갖춘 이 cxp 6 케이블은 신호 품질을 저하시키지 않고 반복적인 연결 및 분리를 위해 제작되었습니다. UL 및 CMR 인증은 엄격한 안전 및 성능 표준 준수를 나타내어 전반적인 제품 신뢰성을 향상시킵니다. 또한, 이 케이블의 동축 기계 구조는 Hikrobot 케이블의 일반적인 최대 80미터 길이에서도 안정적인 데이터 전송을 유지하도록 설계되어 머신 비전 시스템에서 일관된 성능을 보장합니다.

애플리케이션 시나리오

자동 광학 검사(AOI): 이 cxp 6 케이블은 AOI 시스템을 위한 고속 데이터 전송을 지원하며, 여기서 정확한 이미지 캡처는 전자 부품 또는 제조된 상품의 결함을 감지하는 데 중요합니다. 안정적인 데이터 전송은 고해상도 이미지가 손실 없이 캡처되도록 하여 더 정확한 결함 식별과 오탐률 감소로 이어집니다. 이 din-to-din 케이블의 안정적인 성능은 데이터 관련 다운타임을 최소화하여 검사 장비의 작동 수명을 연장합니다. 고해상도 머신 비전 시스템: 반도체 검사 또는 복잡한 조립 검증과 같이 상세한 시각 분석이 필요한 애플리케이션에서 이 케이블은 필요한 대역폭과 신호 무결성을 제공합니다. CXP-6 링크당 최대 6.25Gbps의 속도로 데이터를 전송하는 기능은 고해상도 카메라가 최대 프레임 속도로 작동하여 상세한 분석 및 품질 관리를 가능하게 합니다. 이 din-to-din 케이블의 일관된 데이터 흐름은 중단 없이 대량 생산 기간을 지원합니다. 로봇 안내 및 정렬: 픽앤플레이스 작업 또는 자동 조립과 같은 작업을 위해 정확한 시각 피드백에 의존하는 로봇 시스템의 경우, 이 케이블은 카메라와 로봇 컨트롤러 간의 낮은 지연 시간, 높은 대역폭 통신을 보장합니다. 결정론적 데이터 전송은 실시간 조정을 지원하여 로봇 정확도와 효율성을 향상시킵니다. 이 cxp 6 케이블의 견고한 구조는 로봇 시스템의 전반적인 신뢰성에 기여하여 유지보수 요구 사항을 줄입니다.

선택 권장 사항

적합한 용도: 이 HIKROBOT MV-ACXP6-DIN-DIN-ST-3m 케이블은 CXP-6 인터페이스와 3미터 길이를 통해 일반적인 설정에서 데이터 처리량과 도달 범위를 균형 있게 제공하므로, 상세한 부품 검사 또는 고정 위치 머신 비전 카메라와 같이 정적 설치와 고속 데이터 전송이 필요한 애플리케이션에 매우 적합합니다. 부적합한 용도: 이 케이블은 정적 장면에 맞게 설계되었으며 동적 조건에서 조기 마모 또는 신호 저하가 발생할 수 있으므로, 드래그 체인 또는 로봇 팔 관절과 같이 빈번하거나 고속의 케이블 움직임이 포함된 애플리케이션에는 권장되지 않습니다.

유사 모델과의 비교: MV-ACXP6-DIN-DIN-ST-3m은 표준 정적 케이블이지만, Hikrobot은 동적 환경을 위한 대안으로 모션 기능이 필요한 애플리케이션을 위해 고유연성 변형(예: MV-ACXP6-DIN-DIN-HF-3m)도 제공합니다.

자주 묻는 질문

1. 이 CXP-6 DIN-to-DIN 케이블이 지원하는 최대 데이터 전송 속도는 얼마입니까?

MV-ACXP6-DIN-DIN-ST-3m은 CoaXPress V1.1 표준에 따라 CXP-6 링크당 최대 6.25Gbps의 데이터 전송 속도를 지원합니다. 여러 케이블을 병렬로 사용할 경우, 총 전송 속도는 최대 25Gbps에 도달할 수 있으며, 이는 높은 대역폭을 요구하는 가장 까다로운 머신 비전 애플리케이션에 충분합니다. 이러한 고속 기능은 버퍼링 지연 없이 5MP 또는 12MP 카메라 데이터를 고속 프레임 속도로 전송하는 데 필수적입니다. 링크당 6.25Gbps를 초과하는 애플리케이션의 경우, 추가 케이블을 사용한 듀얼 링크 또는 쿼드 링크 CXP 구성을 고려하십시오. 당사의 기술 팀은 특정 카메라 및 프레임 그래버 조합에 적합한 링크 구성을 결정하는 데 도움을 드릴 수 있습니다.

2. 이 DIN-to-DIN 케이블을 HIKROBOT 이외의 제조업체 카메라와 함께 사용할 수 있습니까?

예, CoaXPress는 개방형 산업 표준이며, 이 케이블은 DIN 1.0/2.3 커넥터를 사용하고 CXP-6 사양을 준수하는 모든 CoaXPress 카메라 또는 프레임 그래버와 완벽하게 호환됩니다. 여기에는 Teledyne Dalsa, JAI, Matrox, Basler와 같은 제조업체의 카메라와 Euresys, BitFlow 등의 프레임 그래버가 포함됩니다. 이 케이블은 데이터와 전원을 모두 전달하므로(Power over CoaXPress), 전원 공급과의 호환성도 확장됩니다. 공급 업체 간 호환성 확인을 위해 양쪽 장치가 CXP-6 표준을 지원하는지 확인하는 것이 좋습니다. 당사 팀은 특정 하드웨어 조합을 기반으로 한 확인을 지원할 수 있습니다.

3. HIKROBOT MV-ACXP6-DIN-DIN-ST-3m 케이블의 일반적인 리드 타임은 얼마입니까?

재고 수준이 안정적인 경우 이 케이블의 표준 리드 타임은 2~4 영업일입니다. 재고 상황을 확인하기 위해 대량 주문(50개 이상) 전에 물류 팀에 문의하는 것이 좋습니다. 최근 몇 달 동안 공급망 역학으로 인해 CXP 케이블 수요가 변동하고 있습니다. 생산 배치 일정이 잡힌 고객을 위해, 베이징 중평 과학 기술(Beijing Zhongping Technology)은 예약 주문 계약을 제공합니다. 당사는 귀하가 필요로 하는 수량을 예약하고 출시 일정에 따라 배송하여 성수기 수요 기간 동안 발생할 수 있는 리드 타임 연장으로부터 귀하를 보호합니다.

4. 이 CXP-6 DIN-to-DIN 케이블의 가격대는 얼마입니까?

MV-ACXP6-DIN-DIN-ST-3m의 가격은 일반적으로 주문 수량 및 현재 시장 상황에 따라 개당 $90~$150 USD입니다. 10개 이상의 주문에 대해 볼륨 할인이 제공됩니다. 이 가격은 CoaXPress CXP-6 사양과 DIN 1.0/2.3 커넥터가 있는 3미터 길이를 반영합니다. 환율 및 제조업체 조정으로 인해 가격은 변경될 수 있습니다. 특정 수량 및 배송 요구 사항을 기반으로 한 견적을 문의하십시오.

5. 이 케이블은 고유연성 애플리케이션 또는 드래그 체인에 적합합니까?

아니요, MV-ACXP6-DIN-DIN-ST-3m은 정적 설치용으로 설계되었으며 고유연성 애플리케이션 또는 드래그 체인에는 적합하지 않습니다. 'ST' 표시는 표준 유연성 구성을 나타내며, 제어 캐비닛, 카메라 마운트 또는 벤치탑 테스트 설정의 고정 케이블 경로에 적합합니다. 로봇 팔, 회전 터렛 또는 이동식 카메라 스테이지와 같이 지속적인 움직임이 있는 동적 환경의 경우, 수백만 번의 굽힘 주기에 특화된 도체 연선 및 재킷 재질을 특징으로 하는 고유연성 버전(MV-ACXP6-DIN-DIN-HF-3m)을 권장합니다. 동적 애플리케이션에서 정적 버전을 사용하면 조기 도체 피로 및 신호 오류가 발생합니다. 당사의 기술 팀은 케이블 트랙 사양 및 연간 예상 굽힘 주기 횟수에 따라 적절한 유연성 등급을 추천할 수 있습니다.

6. 이 케이블은 CoaXPress(PoCXP)를 통한 전력 공급을 지원합니까?

예, MV-ACXP6-DIN-DIN-ST-3m은 CoaXPress(PoCXP)를 통한 전력 공급을 완벽하게 지원하며, CXP-6 표준에 따라 24V DC에서 최대 13W를 제공합니다. 이를 통해 카메라에 별도의 전원 케이블을 연결할 필요가 없어 설치가 단순화되고 케이블 관리 복잡성이 줄어듭니다. 13W 이상의 전력이 필요한 카메라의 경우, 듀얼 링크 CXP 케이블을 사용하여 전원 공급을 결합하거나 카메라의 전력 소비 사양을 참조하십시오. PoCXP는 별도의 데이터 및 전원 케이블 대신 케이블 하나만 배선하면 되므로 기존 시스템을 재정비하는 데도 도움이 됩니다. 다중 카메라 설치의 경우, 프레임 그래버 또는 PoCXP 전원 공급 장치가 연결된 모든 카메라에 충분한 총 전력 예산을 제공할 수 있는지 확인하십시오.

7. 이 케이블의 보증 기간은 얼마이며 무엇을 보장합니까?

베이징 중평 과학 기술(Beijing Zhongping Technology)은 MV-ACXP6-DIN-DIN-ST-3m에 대해 12개월 제조업체 보증을 제공하며, 이는 일반적인 작동 조건 하에서 재료 및 제작상의 결함을 보장합니다. 보증 기간은 출하일로부터 시작되거나 제조일로부터 15개월 중 더 긴 기간을 적용합니다. 보증은 정상적인 사용 조건 하에서 도체 연속성, 커넥터 무결성 및 차폐 성능을 보장하지만, 부적절한 설치, 최소 굽힘 반경 초과 또는 고유연성 애플리케이션에서의 사용으로 인한 손상은 보장되지 않습니다. 보증 청구를 위해서는 구매 주문 번호와 함께 당사 지원팀에 문의하십시오. 당사는 배송 조정 및 교체 준비를 포함한 전체 RMA 절차를 처리합니다. 대량 주문 시 연장 보증 옵션을 이용할 수 있습니다.

8. 이 케이블의 최소 굽힘 반경은 얼마이며 설치 시 왜 중요합니까?

MV-ACXP6-DIN-DIN-ST-3m의 최소 굽힘 반경은 60mm(케이블 직경의 약 10배)입니다. 6.25Gbps에서의 신호 무결성을 유지하려면 설치 시 이 반경을 준수하는 것이 중요합니다. 굽힘 반경을 초과하면 임피던스 변동이 발생하여 고주파 신호가 저하되고 데이터 오류 또는 프레임 손실이 발생할 수 있습니다. 더 좁은 굽힘이 필요한 설치의 경우, 동일한 데이터 속도를 유지하면서 더 작은 굽힘 반경(35mm)을 제공하는 고유연성 버전(MV-ACXP6-DIN-DIN-HF)을 고려하십시오. 굽힘 반경을 수용하고 향후 유지보수를 위한 서비스 루프를 제공하기 위해 최소 70mm의 여유 공간을 확보하여 케이블 경로를 계획하는 것이 좋습니다. 여러 케이블이 있는 설치의 경우, EMI 결합을 최소화하기 위해 전원 케이블과의 분리를 유지하십시오.

9. 요구 사항을 충족하지 못할 경우 이 케이블의 반품 정책은 무엇입니까?

베이징 중평 과학 기술(Beijing Zhongping Technology)은 케이블이 원래 포장 상태이고 손상되지 않았으며 사용되지 않은 경우, 배송 후 14일 이내에 반품 요청이 이루어지면 MV-ACXP6-DIN-DIN-ST-3m의 반품을 수락합니다. 반품 시, 배송 전에 반품 승인(RMA) 번호를 받기 위해 당사 지원팀에 문의하십시오. 제품이 불량이거나 잘못된 품목이 배송된 경우를 제외하고는 반품 배송 비용은 고객 부담입니다. 베이징 중평 과학 기술(Beijing Zhongping Technology)은 제조업체 반품 정책을 완벽하게 준수하며, 검사 승인 후 크레딧 처리를 지원할 수 있습니다. 비하자연 반품의 경우 재입고 수수료가 적용될 수 있습니다. 주문 수량에 따른 특정 약관은 당사에 문의하십시오.

10. 이 CXP 케이블의 'ST' 및 'HF' 버전 간의 주요 차이점은 무엇입니까?

MV-ACXP6-DIN-DIN-ST-3m(표준 유연성)은 제어 캐비닛 연결, 고정 카메라 마운트, 테스트 벤치 설정과 같이 한 번 설치되고 고정된 상태로 유지되는 정적 애플리케이션을 위해 설계되었습니다. MV-ACXP6-DIN-DIN-HF-3m(고유연성)은 드래그 체인, 로봇 팔, 이동식 카메라 스테이지와 같이 지속적인 움직임이 있는 애플리케이션을 위해 제작되었습니다. HF 버전은 특수 도체 연선(미세 구리선)과 수백만 번의 굽힘 주기에 대한 TPE(PVC 대비)와 같은 더 유연한 재킷 재질을 사용합니다. HF 버전은 더 좁은 설치를 위해 더 작은 최소 굽힘 반경(60mm 대비 35mm)을 제공합니다. HF 버전의 가격 프리미엄은 약 40-50%이며, 이는 표준 케이블이 몇 개월 내에 고장나는 연간 10,000회 이상의 굽힘 주기가 발생하는 애플리케이션에서 일반적으로 정당화됩니다. 당사의 기술 팀은 애플리케이션의 모션 프로필과 필요한 서비스 수명을 기반으로 올바른 버전을 선택하는 데 도움을 드릴 수 있습니다.
