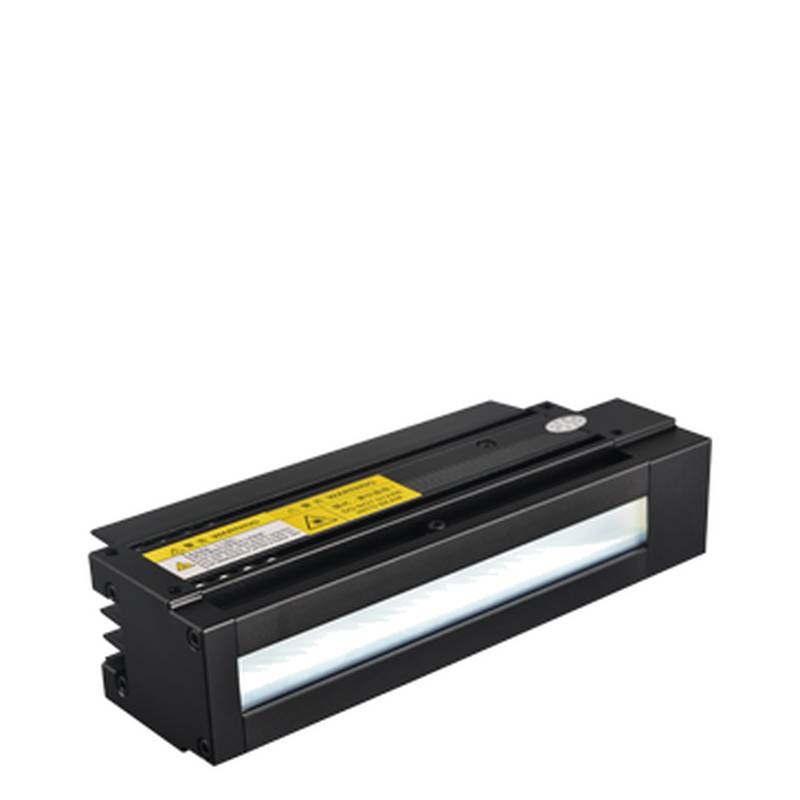

하이크로봇(HIKROBOT) MV-LTDS-150-W 고휘도 백색 산업용 라인 조명

HIKROBOT MV-LTDS-150-W 산업용 라인 조명은 고속 머신 비전 및 표면 검사 작업에 맞춤화된 강렬한 백색 조명을 제공합니다. 라인 스캔 응용 분야에서 모션 블러를 제거하도록 설계된 이 백색 라인 조명은 빠르게 움직이는 생산 라인에서 최적의 대비와 균일한 광자 전달을 보장합니다.

산업용 머신 비전 배치에서는 고속 웹 재료나 반사성 금속 표면을 검사할 때 심각한 대역폭 병목 현상과 조명 불일치가 자주 발생합니다. 높은 라인 레이트에서 부적절한 광자 밀도는 엔지니어가 카메라 게인을 높이도록 강제하는 경우가 많으며, 이는 유해한 센서 노이즈를 유발하고 결함 검출 정확도를 떨어뜨립니다. HIKROBOT MV-LTDS-150-W는 고급 광학 집광 구조를 통해 집중된 광자 에너지를 전달함으로써 이 문제를 해결합니다. 6000 K ~ 7000 K의 안정된 색온도에서 작동하는 이 유닛은 글로벌 셔터 및 고속 10GigE 인터페이스를 활용하는 CMOS 센서의 신호 대 잡음비를 극대화하도록 설계된 고휘도 백색 조명을 방출합니다. 견고한 열 및 전기 아키텍처는 연속적인 다중 교대 제조 주기 동안 안정적인 측광 출력을 보장하여 프레임 드롭과 휘도 편차를 방지합니다.

기술 사양

모델명: MV-LTDS-150-W @ 표준 작동

조명 색상: 화이트 @ 6000 K - 7000 K

소비 전력: 23.0 W @ 24 VDC

발광 면적: 150 mm x 17 mm

외형 치수: 188 mm x 45 mm x 71 mm

전기 커넥터: 20M-4J 인터페이스 타입

전원 케이블 길이: 500 mm

LED 열 수: 1열

작동 온도 범위: 0°C - 40°C

보관 온도 범위: -20°C - 60°C

작동 습도 범위: 20% - 85% RH (응축 없음)

시스템 통합 및 하드웨어 설정

MV-LTDS-150-W의 기계적 장착은 압출 알루미늄 샤시에 내장된 통합 다중 측면 너트 슬롯을 활용해야 하므로 다양한 갠트리 디자인에서 유연한 브래킷 방향 설정이 가능합니다. 엔지니어는 자동화 조립 셀에 내재된 고주파 기계적 진동을 견딜 수 있도록 지정된 제한 값으로 토크가 가해진 전용 미터법 패스너를 사용하여 장치를 고정해야 합니다. 전기 연결은 전용 20M-4J 인터페이스 타입을 통해 설정되며, 500 mm 플라잉 리드를 산업용 정전압 LED 컨트롤러에 직접 연결합니다. 컨트롤러 채널과 조명기 입력 간의 올바른 핀아웃 검증은 역극성 결함을 방지하고 내부 고체 상태 다이오드 어레이를 과전류 과도 현상으로부터 보호합니다.

제어반 레이아웃 및 케이블링 관행은 인접한 서보 드라이브 및 고주파 인버터로부터의 전자기 간섭에 대한 전체 시스템 내성을 결정합니다. 차폐된 연선 케이블을 모든 DC 전원 공급에 배치해야 하며, 편조 차폐가 360도 EMC 케이블 글랜드를 통해 제어반의 금속 인클로저에 접촉하도록 해야 합니다. 설치자는 단자대 근처에 기계적 응력 완화 브래킷을 통합하여 기계가 이동하는 동안 20M-4J 인터페이스를 동적 당기는 힘으로부터 격리해야 합니다. 접지 루프를 제거하고 고주파 공통모드 노이즈가 트리거 동기화 신호를 손상시키는 것을 방지하려면 조명 샤시, 기계 프레임, 중앙 집중식 접지 부스바 간의 접지 연속성이 엄격하게 유지되어야 합니다.

신뢰성 및 환경 내구성

이 유닛은 헤비듀티 하우징 프로파일을 통한 효율적인 수동 열 전도에 힘입어 0°C - 40°C의 상업적 온도 범위 내에서 안정적으로 작동합니다. 보관 제한은 -20°C - 60°C에 걸쳐 있어 운송 중 난방이 되지 않는 창고 환경을 수용합니다. 상대 습도 허용 오차는 응축이 없는 조건에서 20% - 85% RH 범위이므로 표준 공장 자동화 층에 적합하며 세척 구역에 배치되는 경우 인클로저 보호가 필요합니다. 조밀한 하우징 구조는 외부 미립자 유입을 차단하여 조기 열화로부터 내부 LED 접합부를 보호합니다.

예방 유지보수 프로토콜은 측광 성능을 유지하기 위해 광학 창과 활성 발광 표면에 대한 정기적인 검사를 요구합니다. 기술자는 공기 중의 먼지, 오일 미스트 또는 빛 출력을 산란시키는 미세한 잔류물을 제거하기 위해 광학 등급 이소프로필 알코올이 적신 정전기 방지 극세사 천을 사용하여 투명 디퓨저를 부드럽게 닦아야 합니다. 정기 검사에서는 500 mm 공급 케이블의 구조적 무결성을 확인하고 20M-4J 커넥터의 절연 마모나 핀 조임 상태를 확인해야 합니다. 정격 전기 경계 내에서 잘 작동하면 50,000시간 이상의 연속 서비스 수명을 초과하는 추정 평균 고장 간격(MTBF)을 얻을 수 있습니다.

선택 지침 및 대체 옵션

올바른 산업용 라인 조명을 선택하려면 대상 재료의 흡수 계수에 비례하여 작동 거리, 시야 및 필요한 럭스 수준을 정확하게 계산해야 합니다. MV-LTDS-150-W는 150 mm 활성 조명 길이가 필요한 좁은 프로파일 검사 영역에 최적화되어 있습니다. 이 설치 공간을 초과하는 더 넓은 웹 검사 응용 분야의 경우 엔지니어는 MV-LTDS-300-W 또는 수 ｍ 미터 너비의 재료 웹을 위해 설계된 확장 버전과 같이 동일한 제품군의 더 큰 변형 모델로 확장해야 합니다. 반대로, 소형 컴팩트 유닛은 공간 제약으로 인해 표준 고정을 사용할 수 없는 국부적 부품 검사 작업을 수행합니다.

공급망 중단이 프로젝트 일정을 위협할 때, 北京众平科技股份有限公司(Beijing Zhongping Technology)는 해외 운송 지연을 없애기 위해 정품 HIKROBOT 머신 비전 부품의 포괄적인 현지 재고를 유지합니다. 北京众平科技股份有限公司(Beijing Zhongping Technology)의 기술 팀은 광학 기하학, 전기 전류 소모량 및 커넥터 핀아웃에 대한 엄격한 교차 참조 분석을 수행하여 재고에서 호환 가능한 대체 모델을 배포하므로 광학 재설계 없이도 원활한 드롭인 교체가 가능합니다.

자주 묻는 질문(FAQ)

1. 이 모델의 현재 현지 재고 상태 및 일반적인 납품 리드 타임은 어떻게 되나요?

北京众平科技股份有限公司(Beijing Zhongping Technology)는 이 유닛의 활성 지역 예비품을 유지하므로 긴급 주문 시 당일 발송이 가능하여 해외 배송 병목 현상을 우회할 수 있습니다.

2. 이 산업용 광원에 적용되는 보증 범위 및 RMA 반품 절차는 무엇인가요?

각 유닛에는 北京众平科技股份有限公司(Beijing Zhongping Technology)가 지원하는 표준 12개월 제조업체 보증이 제공되며, 현지 진단 지원 및 신속한 하드웨어 교체 프로세스가 특징입니다.

3. 작동을 위한 정확한 입력 전압 및 소비 전력 사양은 무엇인가요?

이 유닛은 23.0 W의 총 소비 전력 정격을 가진 안정화된 24 VDC 전원 공급 장치에서 작동합니다.

4. 장치는 어떤 유형의 전기 커넥터와 케이블 구성을 활용하나요?

외부 LED 컨트롤러로 직접 연결되는 500 mm 통합 전원 케이블에 연결된 특수 20M-4J 인터페이스 타입을 기반으로 합니다.

5. 산업 배치를 위해 지정된 작동 온도 및 습도 한계는 무엇인가요?

장치는 0°C - 40°C의 주변 온도 범위 내에서 효율적으로 작동하며 응축이 없는 조건에서 20% - 85% RH 사이의 상대 습도 수준을 처리합니다.

6. 이 하드웨어를 정의하는 기계적 치수 및 활성 발광 영역 특성은 무엇인가요?

물리적 하우징의 크기는 188 mm x 45 mm x 71 mm이며, 150 mm x 17 mm 크기의 전용 선형 활성 방출 창이 특징입니다.

7. 광학 전송 효율을 유지하기 위해 권장되는 청소 절차는 무엇인가요?

유지보수 인력은 디퓨저 플레이트를 긁지 않고 표면 먼지와 오일 축적물을 제거하기 위해 승인된 용제 공식과 함께 건조하고 보풀이 없는 극세사 광학 청소 도구를 사용해야 합니다.

8. 조명 강도를 제어하는 데 특수 소프트웨어 SDK 통합이 필요한가요?

측광 강도는 소프트웨어 수준의 장치 드라이버 명령이 아니라 호환되는 정전압 LED 머신 비전 컨트롤러를 통해 직접 관리됩니다.
