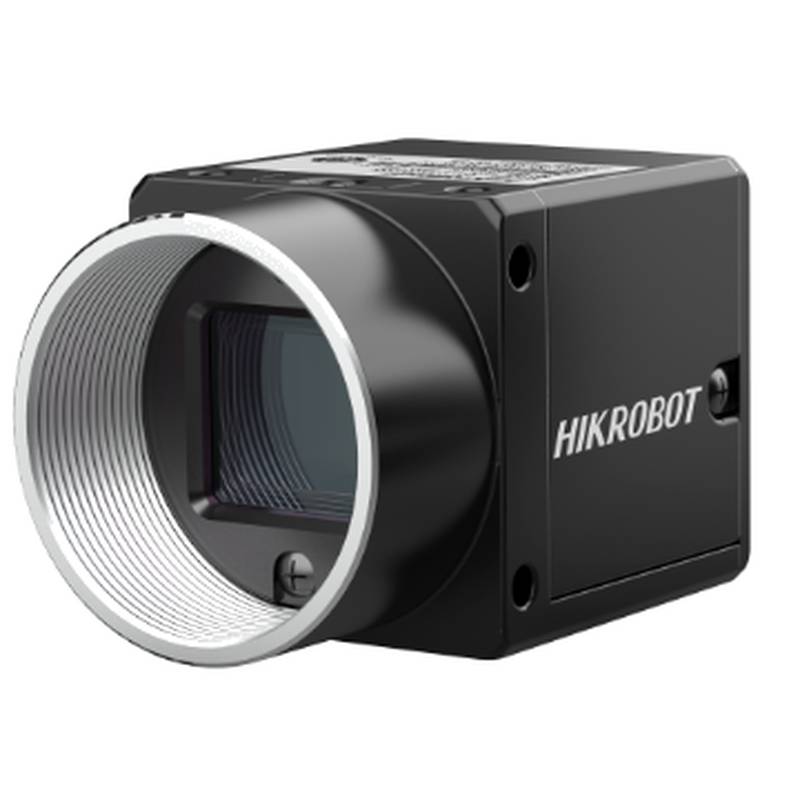

HIKROBOT MV-CH120-60UM V5 12MP USB3 머신 비전 카메라, 고속 프레임 지원 USB

HIKROBOT MV-CH120-60UM V5는 높은 프레임 속도로 고해상도 이미징이 필요한 까다로운 산업 자동화 작업을 위해 설계된 12MP USB3 머신 비전 카메라입니다. 이 카메라는 실시간으로 상세한 이미지를 캡처하도록 설계되어 품질 관리, 검사 및 로봇 안내 시스템의 필수 구성 요소입니다. 견고한 설계와 고급 기능을 통해 까다로운 제조 환경에서 안정적인 성능을 보장하며 현대 산업 프로세스에서 정밀하고 효율적인 시각 데이터 획득의 필요성을 해결합니다.

제품 유형 및 카테고리 포지셔닝

HIKROBOT MV-CH120-60UM V5는 머신 비전 제품 카테고리 내에서 고해상도 영역 스캔 카메라로 분류됩니다. 이 카메라는 라인 스캔 카메라가 데이터를 줄 단위로 캡처하는 것과 달리 한 번에 전체 2D 이미지를 캡처할 수 있다는 특징이 있습니다. USB3 Vision 카메라로서 USB3 Vision 표준을 준수하며, GenICam 프로토콜과 함께 다양한 머신 비전 소프트웨어 플랫폼과의 광범위한 호환성을 보장하고 시스템 통합을 단순화합니다. 이러한 포지셔닝은 상세한 이미지와 빠른 데이터 전송이 필요한 애플리케이션에 적합함을 강조하며, 저해상도 또는 저속 인터페이스 카메라와 차별화됩니다. 이러한 분류를 바탕으로 USB 3.0 인터페이스는 USB 2.0에 비해 훨씬 높은 대역폭과 낮은 지연 시간을 제공하여 고속 애플리케이션에 이상적입니다.

기술 사양

센서 유형: CMOS, 글로벌 셔터

센서 모델: 스택형 BSI

픽셀 크기: 3.45 μm × 3.45 μm

센서 크기: 1.1인치

해상도: 4096 × 3000

최대 프레임 속도: 30.7 fps @ 4096 × 3000 (Mono 8)

동적 범위: 67.5 dB

SNR: 44.2 dB

게인: 0 dB ~ 12 dB

노출 시간: 45 μs ~ 10초

노출 모드: 꺼짐/한 번/연속

모노/컬러: 모노

픽셀 형식: Mono 8/10/10Packed/12/12Packed

비닝: 1 × 1, 2 × 2, 4 × 4 지원

디시메이션: 1 × 1, 2 × 2, 4 × 4 지원

이미지 반전: 수평 및 수직 이미지 반전 출력 지원

데이터 인터페이스: USB 3.0, USB 2.0와 호환

디지털 I/O: 6핀 P7 커넥터는 전원 및 I/O 제공, 옵토 절연 입력 × 1 (Line 0), 옵토 절연 출력 × 1 (Line 1), 양방향 비절연 I/O × 1 (Line 2) 포함

전원 공급 장치: USB 3.0 또는 P7 커넥터를 통한 9 VDC - 24 VDC

렌즈 마운트: C-마운트

치수: 29 mm × 29 mm × 30 mm

무게: 약 80g

방수 등급: IP40

최소 작동 온도: -10°C

최대 작동 온도: 50°C

클라이언트 소프트웨어: MVS 또는 USB3 Vision Protocol을 충족하는 타사 소프트웨어

운영 체제 호환성: 32/64비트 Windows 7/10, 64비트 Windows 11, 32/64비트 Linux

인증: CE, RoHS, KC

기술 하이라이트

카메라의 스택형 BSI CMOS 센서와 3.45 μm 픽셀 크기의 조합은 향상된 광 민감도와 노이즈 감소로 뛰어난 이미지 품질을 제공합니다. 이 설계 선택은 다양한 조명 조건에서 작동하거나 미세 특징에 대한 상세한 검사가 필요한 애플리케이션에 중요하며, 까다로운 시나리오에서도 선명하고 정확한 이미지 캡처를 보장합니다. 센서의 BSI(후면 조사) 기술은 광 수집 능력을 향상시키며, 이는 명시된 44.2 dB SNR을 달성하는 데 중요합니다.

USB 3.0 인터페이스의 구현은 4096 × 3000 픽셀을 출력하는 이와 같은 고해상도 카메라에 중요한 고대역폭 데이터 전송 기능을 제공합니다. 이 인터페이스는 최대 해상도에서 30.7 fps의 최대 프레임 속도를 지원하여 고속 애플리케이션에서 실시간 이미지 획득 및 처리를 가능하게 합니다. 직접 메모리 액세스(DMA) 기능은 CPU 사용량을 더욱 줄여 대량의 이미지 데이터를 신속하게 전송하고 처리해야 하는 애플리케이션에서 카메라 성능을 극대화합니다.

애플리케이션 시나리오

고속 자동 광학 검사(AOI) 4096 × 3000 해상도와 30.7 fps 프레임 속도를 결합하여 전자 부품, 인쇄 회로 기판 및 반도체 웨이퍼를 빠르고 상세하게 검사할 수 있어 높은 처리량과 결함 감지 정확도를 보장합니다. 이 기능은 제조 결함을 줄이고 제품 품질을 개선하는 데 도움이 됩니다. 로봇 및 픽앤플레이스 작업 카메라의 고속으로 선명한 이미지를 캡처하는 능력은 로봇 안내 시스템에 필수적입니다. 객체 인식, 현지화 및 조작의 정밀도를 높여 자동 조립 라인 및 창고 운영의 효율성과 정확도를 향상시킵니다. 제조 품질 관리 일반 제조 환경에서 MV-CH120-60UM V5는 표면 상세 검사, 치수 측정 및 존재/부재 확인에 사용할 수 있습니다. 높은 해상도는 사양에서 벗어난 사소한 결함이나 편차조차 감지되도록 하여 궁극적으로 폐기물을 줄이고 전반적인 생산 품질을 향상시킵니다. 의료 영상 및 제약 포장 카메라의 상세한 이미징 기능은 비침습 의료 기기 검사 또는 제약 포장 검증에 적용되어 엄격한 산업 표준 및 환자 안전을 준수하도록 보장합니다. 이는 제품 무결성 및 규정 준수를 강화하는 데 기여합니다.

선택 권장 사항

적합한 용도: 소형 부품의 상세 검사, 고속 조립 라인, 복잡한 품질 관리 공정과 같이 상당한 프레임 속도로 고해상도 이미징이 필요한 애플리케이션. 12MP 해상도와 최대 해상도에서 30.7 fps의 성능은 속도를 희생하지 않고 복잡한 세부 사항을 캡처하는 데 이상적입니다. 부적합한 용도: 최대 해상도에서 30.7 fps를 초과하는 매우 높은 프레임 속도가 요구되는 환경 또는 50°C를 초과하거나 -10°C 미만의 극한 온도에서 작동해야 하는 애플리케이션. 또한 GigE Vision과 같은 인터페이스에 비해 일반적으로 케이블 길이가 더 짧은 USB 3.0의 케이블 길이 제한이 중요한 시나리오에는 덜 적합합니다.

HIKROBOT CH 시리즈의 유사 모델로는 MV-CH120-60UC가 있으며, 유사한 사양을 제공하지만 색상 정보가 중요한 애플리케이션을 위해 컬러 변형으로도 제공됩니다.

자주 묻는 질문

1. HIKROBOT MV-CH120-60UM V5의 최대 해상도에서의 최대 프레임 속도는 얼마입니까?

HIKROBOT MV-CH120-60UM V5의 최대 해상도(4096×3000)에서의 최대 프레임 속도는 제조업체 데이터 시트에 따라 Mono 8 픽셀 형식으로 구성 시 30.7fps입니다. Mono 10 또는 Mono 12와 같은 더 높은 비트 깊이에서는 USB 3.0 인터페이스를 통한 데이터 처리량 요구 사항 증가로 인해 프레임 속도가 각각 약 25.8fps 및 21.3fps로 감소합니다. 속도를 흑백 해상도보다 우선시하는 애플리케이션의 경우 Mono 8 형식을 사용하고 하드웨어 트리거 모드를 활성화하여 프레임 간 지연 시간을 최소화하는 것이 좋습니다. 30.7fps 성능은 PCB 솔더 조인트 검증 및 표면 결함 감지와 같은 대부분의 자동 검사 작업에 적합하며, 컨베이어 속도는 최대 2m/s입니다. 더 높은 프레임 속도가 필요한 애플리케이션의 경우 ROI 캡처를 사용하여 데이터 처리량을 줄이는 것을 고려하십시오. 예를 들어, 1920×1080 ROI는 센서의 판독 아키텍처를 기반으로 60fps를 초과하는 프레임 속도를 달성할 수 있습니다.

2. 이 카메라는 HIKROBOT의 MVS 외의 다른 소프트웨어와 함께 사용할 수 있습니까?

예, MV-CH120-60UM V5는 USB3 Vision Protocol 및 GenICam Standard를 준수하는 타사 소프트웨어와 완벽하게 호환되므로 기존 자동화 환경에 원활하게 통합할 수 있습니다. 이 준수는 노출 시간, 게인, 트리거 모드, ROI 설정 및 사용자 정의 구성을 포함한 모든 카메라 매개변수가 독점 드라이버 없이도 다양한 소프트웨어 플랫폼에서 표준화된 GenICam 노드를 통해 액세스될 수 있도록 보장합니다. 이 카메라는 Halcon, VisionPro, OpenCV, Matrox MIL, Cognex VisionPro를 포함한 주요 비전 라이브러리와 오픈 소스 프레임워크와의 호환성이 검증되었습니다. 이러한 광범위한 통합 유연성을 통해 추가 라이선스 비용이나 복잡한 마이그레이션 노력 없이 기존 소프트웨어 환경에 MV-CH120-60UM V5를 통합할 수 있습니다. 사용자 정의 통합 지원을 위해 당사 기술 팀은 소프트웨어 개발을 가속화하기 위한 샘플 코드와 구성 파일을 제공할 수 있습니다.

3. MV-CH120-60UM V5의 작동 온도 제한은 얼마입니까?

MV-CH120-60UM V5는 -10°C ~ 50°C의 온도 범위에서 작동하며, 전원이 공급되지 않을 때는 -30°C ~ 70°C의 보관이 가능합니다. USB 3.0 인터페이스와 컴팩트한 섀시 디자인은 최대 프레임 속도로 연속 작동 중 효율적인 열 방출에 기여합니다. 50°C의 상한선에 가까운 환경에 설치하는 경우 카메라 하우징 주위에 최소 10mm의 여유 공간을 확보하고 용광로 입구 또는 모터 하우징과 같은 열원과의 직접적인 노출을 피하는 것이 좋습니다. -10°C 미만에서 작동해야 하는 애플리케이션의 경우 확장 온도 등급이 있는 대체 모델을 고려하십시오. 당사 기술 팀은 고객의 환경 조건에 맞는 특정 권장 사항을 제공할 수 있습니다.

4. MV-CH120-60UM V5의 일반적인 리드 타임은 얼마입니까?

표준 MV-CH120-60UM V5 구성의 경우 주문 확인 후 3~7 영업일 이내에 배송됩니다. 그러나 사용자 정의 펌웨어, 특정 센서 보정 또는 비표준 렌즈 마운트가 필요한 애플리케이션의 경우 공장 엔지니어링 및 품질 검증에 2~3주를 추가하십시오. 베이징 중평(Beijing Zhongping Technology)은 견적 시점에 무료 리드 타임 평가를 제공합니다. 당사 팀은 주문 전에 배송에 영향을 미칠 수 있는 구성 가능한 옵션을 식별할 것입니다.

5. MV-CH120-60UM V5의 동적 범위는 동급의 다른 카메라와 비교하여 어떻습니까?

MV-CH120-60UM V5는 제조업체 데이터 시트에 따라 67.5 dB의 동적 범위를 제공하여 단일 산업 장면 내에서 밝거나 어두운 영역의 세부 사항을 캡처하는 균형 잡힌 기능을 제공합니다. 이 동적 범위는 동일한 가격대의 다른 12MP 카메라와 유사하며, USB 3.0 인터페이스 부문에서 일반적인 경쟁업체는 65-70dB를 제공합니다. 3.45μm 픽셀 크기와 스택형 BSI CMOS 센서 아키텍처의 조합은 인접 픽셀 간의 누화를 최소화하고 암전류 노이즈를 줄임으로써 이 동적 범위에 기여합니다. 70dB를 초과하는 고동적 범위가 필요한 애플리케이션(예: 광택 금속 표면 또는 투명 재료 검사)의 경우 확장 동적 범위를 제공하는 Sony Pregius S 센서가 장착된 HIKROBOT CH 시리즈를 살펴보는 것이 좋습니다. 당사 기술 팀은 고객의 특정 애플리케이션 요구 사항에 대한 사양 비교를 지원할 수 있습니다.

6. USB 전원이 부족할 경우 MV-CH120-60UM V5는 외부 전원을 지원합니까?

예, MV-CH120-60UM V5는 USB Battery Charging Specification에 따라 USB 3.0을 통해 전원을 공급받을 수 있지만, 공식 데이터 시트에 따라 9-24 VDC 외부 전원 공급 장치를 수용하는 6핀 P7 커넥터도 갖추고 있습니다. 3미터를 초과하는 케이블 배포 또는 부하 시 전압 강하가 발생할 수 있는 패시브 USB 케이블을 사용할 때 외부 전원 공급이 강력히 권장됩니다. 이로 인해 프레임 드롭 또는 트리거 오류가 발생할 수 있습니다. 카메라는 일반 작동 시 약 3.5W를 소비하며, 외부 전원 입력은 전기적으로 노이즈가 많은 공장 환경에서 안정적인 작동을 위한 추가적인 헤드룸을 제공합니다. 단일 USB 컨트롤러를 공유하는 다중 카메라 설치의 경우, 일관된 프레임 캡처를 유지하고 저전압 관련 성능 문제를 방지하기 위해 외부 전원 입력을 사용하는 것이 강력히 권장됩니다.

7. MV-CH120-60UM V5의 보증 기간은 얼마입니까?

베이징 중평(Beijing Zhongping Technology)은 MV-CH120-60UM V5에 대해 일반 작동 조건 하에서 재료 및 제작상의 결함에 대한 24개월 제조업체 보증을 제공합니다. 보증 기간은 HIKROBOT의 CH 시리즈 영역 스캔 카메라에 대한 표준 정책에 따라 설치 날짜 또는 출고 날짜로부터 30개월 중 먼저 도래하는 날짜부터 시작됩니다. 보증은 센서 결함, 전자 부품 고장 및 제조 결함으로 인한 기계적 문제를 포함하지만, 부적절한 전원 공급 장치, 정전기 방전, 물리적 충격 또는 카메라 정격 사양을 벗어난 조건에 노출되어 발생하는 손상은 제외됩니다. 보증 청구를 위해 구매 주문 번호와 설치 날짜를 포함하여 당사 지원팀에 문의하십시오. 당사는 배송 조정 및 교체 준비를 포함한 전체 RMA 프로세스를 처리합니다.

8. MV-CH120-60UM V5의 해상도는 얼마이며, 성능에 어떤 영향을 미칩니까?

HIKROBOT MV-CH120-60UM V5는 4096×3000 픽셀(12.3 메가픽셀)의 해상도를 특징으로 하며, 정확한 검사 및 측정 작업에 중요한 매우 세밀한 디테일을 캡처할 수 있습니다. 이 높은 해상도는 PCB 솔더 조인트 검사, 부품 정렬 확인 및 정밀 치수 측정에 적합한 200mm×150mm 시야에서 0.05mm만큼 작은 결함을 감지할 수 있는 픽셀 수준의 디테일을 제공합니다. 해상도가 높을수록 최대 달성 가능한 프레임 속도가 감소하지만, 이 카메라는 USB 3.0 SuperSpeed 인터페이스 대역폭과 최적화된 스택형 BSI CMOS 센서 설계를 통해 최대 해상도에서 30.7fps를 달성합니다. 해상도보다 속도를 우선시하는 애플리케이션의 경우 ROI 캡처를 통해 데이터 처리량을 줄일 수 있습니다. 예를 들어, 1280×960 ROI는 80fps를 초과하는 프레임 속도를 달성할 수 있습니다.

9. MV-CH120-60UM V5는 저조도 환경에 적합합니까?

MV-CH120-60UM V5는 3.45μm×3.45μm 픽셀 크기의 스택형 BSI CMOS 센서를 사용하며 44.2 dB의 신호 대 잡음비(SNR)를 달성하여 적당한 저조도 조건에서 좋은 성능을 제공합니다. BSI(이면 조사) 아키텍처는 포토다이오드를 배선층 위에 배치하여 최대 파장에서 양자 효율을 약 72%까지 높이고 동일한 픽셀 크기의 전면 조사 센서에 비해 빛 수집 능력을 향상시킵니다. 매우 낮은 조도 애플리케이션(예: 어두운 재료 검사 또는 10 lux 미만의 조도 환경)의 경우 더 큰 센서(예: 5.86μm 픽셀) 또는 향상된 저조도 기능(예: Sony Pregius S 시리즈)이 있는 특수 카메라가 더 적합할 수 있습니다. 필요한 최소 조도 수준을 평가하고 특정 저조도 성능 검증을 위해 당사 기술 팀과 상담하는 것이 좋습니다.

10. MV-CH120-60UM V5의 치수와 무게는 얼마입니까?

MV-CH120-60UM V5는 제조업체 사양에 따라 29mm×29mm×30mm(렌즈 및 커넥터 제외)의 컴팩트한 치수와 약 80그램의 무게를 가집니다. 성냥갑 크기 정도인 이 컴팩트한 폼 팩터와 경량 설계는 로봇 엔드 이펙터에 대한 페이로드 영향을 줄이고 35mm 미만의 여유 공간만 있는 공간 제약 시스템에 설치할 수 있습니다. 정사각형 본체 디자인은 수평 또는 수직 구성으로 유연한 장착 방향을 지원하며, 각 측면에 표준 브래킷 호환성을 위한 두 개의 M3 장착 구멍이 있습니다. 설치 검증을 위해 통합 계획을 용이하게 하기 위해 요청 시 2D 치수 도면 및 STEP 3D 모델을 제공합니다. 이러한 작은 치수로 인해 MV-CH120-60UM V5는 다중 카메라 배열, 모바일 검사 차량 및 협업 로봇 장착 비전 시스템에 특히 적합합니다.
