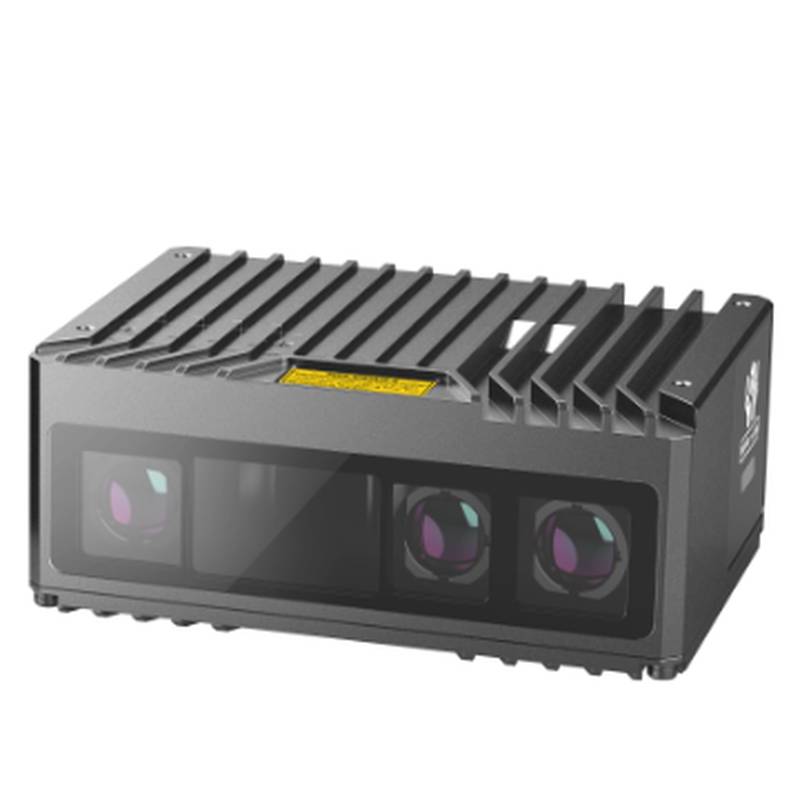

HIKROBOT MV-DPS200P-02 구조화 광 3D 깊이 카메라

HIKROBOT MV-DPS200P-02 구조광 3D 심度 카메라는 자동화된 산업용 계측을 위해 고정밀 공간 포인트 클라우드 획득 기능을 제공합니다. 신속한 3D 재구성을 위해 설계된 이 유닛은 모션 블러를 제거하고 고속 조립 검사 병목 현상을 해결합니다.

산업용 머신 비전 구축은 종종 고속 인라인 정렬 중 대역폭 포화, 주변 조명 간섭 및 프레임 드랍으로 인해 문제가 발생합니다. MV-DPS200P-02는 고급 구조광 투사와 고성능 CMOS 글로벌 셔터 센서를 결합하여 이러한 문제를 해결합니다. 대역폭이 높은 10GigE 인터페이스를 통해 작동하는 이 카메라는 데이터 스로틀링 없이 고밀도 심도 맵과 2D 강도 이미지를 동시에 스트리밍합니다. 이 견고한 데이터 파이프라인은 연장된 케이블 런에서 안정적인 전송을 보장하여 연속 생산 환경에서 버퍼 오버플로를 방지합니다. 온보드 하드웨어 처리 엔진은 시차 맵 계산을 가속화하여 가변 반사 표면에서 서브밀리미터 측정 정확도를 유지하면서 호스트 PC 리소스 소비를 줄입니다.

기술 사양

해상도: 2048 x 1536 @ Full FOV

프레임 레이트: 25.0 fps @ Full Resolution

인터페이스: RJ45 커넥터가 있는 10GigE

전원 공급 장치: 24 VDC ± 10% @ M12 8핀 항공 커넥터

소모 전력: 14.5 W @ 24 VDC

광원: NIR 레이저 프로젝션 클래스 3R

작동 거리: 400 mm - 1200 mm @ 표준 캘리브레이션

작동 온도: 0°C - 40°C @ 주변 온도

보호 등급: IP65 @ M12 잠금 케이블

크기: 180 mm x 75 mm x 65 mm @ 본체만

중량: 1.25 kg @섀시

시스템 통합 및 하드웨어 설정

카메라의 물리적 장착은 4개의 M5 미터법 나사산 장착 구멍을 사용하여 베이스플레이트를 단단하고 진동이 억제된 알루미늄 압출 프레임에 고정해야 합니다. 기계적 인터페이스는 공간적 안정성을 보장하여 고가속 갠트리 이동 중 광학적 오정렬을 방지합니다. 전기적 연결은 전력, 접지 및 트리거 신호를 전달하는 헤비듀티 M12 8핀 원형 항공 커넥터를 통해 설정됩니다. 핀아웃 구성은 인근 액추에이터나 공압 솔레노이드에 의해 발생하는 유도성 부하 과도 현상으로부터 내부 회로를 보호하기 위해 절연 디지털 입력 및 출력을 위한 전용 배선을 필수로 요구합니다.

제어 캐비닛 설치는 전자기 호환성 지침을 엄격히 준수해야 합니다. 신호 케이블은 고주파 전자기 간섭을 완화하기 위해 고전압 모터 전원 라인과 독립적으로 라우팅된 이중 차폐 트위스트 페어 구성을 사용해야 합니다. 설치자는 커넥터 하우징에 직접 인접한 기계적 스트레인 렐리프 클램프를 통합하여 케이블 텐션 주기를 흡수해야 합니다. 접지는 카메라섀시를 기계 접지 기준 버스에 직접 연결하는 저임피던스 편조 구리 스트랩을 필요로 하며, 네트워크 전체에서 접지 루프 및 고주파 전기 노이즈를 효과적으로 제거합니다.

신뢰성 및 환경 내구성

이 유닛은 공기 중 입자 유입 및 저압 액체 분사에 대한 IP65 보호 등급을 갖추어 까다로운 산업용 현장 조건을 견딜 수 있도록 설계되었습니다. 작동 주변 온도는 0°C에서 40°C까지이며, 내부 냉각 팬 없이 수동 열 분산을 제공하는 압출 알루미늄 핀 히트싱크로 지원됩니다. 광학 필터 및 프로젝터 유리는 엄격한 예방 유지보수 일정을 필요로 합니다. 작업자는 오일 미스트와 먼지 축적을 제거하기 위해 이소프로필 알코올로 적신 광학 등급 극세사 천을 사용하여 전면 보호 창을 주기적으로 청소해야 합니다.

예방 유지보수 프로토콜은 또한 케이블 외피의 마모 검사 및 전원 및 통신 블록의 단자 토크 검증을 정기적으로 수행하도록 요구합니다. 연속적인 산업용 임무를 위해 설계된 내부 전자기표준 작동 온도와 안정적인 전력 입력 하에서 50,000시간을 초과하는 계산된 MTBF(평균 고장 간격)를 자랑합니다. 이러한 구조적 수명 연장은 계획되지 않은 가동 중단을 최소화하고 다중 교대 생산 주기 동안 캘리브레이션 무결성을 유지합니다.

선택 지침 및 대체 옵션

이 특정 3D 심도 카메라를 선택하려면 애플리케이션 작동 거리, 시야 요구 사항 및 대상 재질 반사율을 프로젝터의 근적외선 출력 특성에 맞추어야 합니다. 더 짧은 초점 거리 내에서 더 엄격한 공간 해상도를 요구하는 애플리케이션의 경우 엔지니어가 동일한 제품군의 고밀도 변형 제품을 평가해야 하는 반면, 더 큰 부피 검사 셀은 광각 광학 구성을 요구할 수 있습니다. 최적의 베이스라인 대 대상 거리를 계산하면 심도 해상도가 다운스트림 로봇 안내 또는 치수 검증 알고리즘에 의해 지정된 공차 임계값과 일치하게 됩니다.

이 특정 부품 번호에 대해 예상치 못한 공급망 제약이나 긴급한 배포 마감일에 직면할 때, Beijing Zhongping Technology(北京众平科技股份有限公司)는 프로젝트 지연을 방지하기 위해 로컬 예비 재고를 유지합니다. 기술 팀은 정확한 광학 및 전기 파라미터를 평가하여 완벽하게 호환되는 상호 참조 대체품 또는 직접 드롭인 교체품을 추천하므로, 엔지니어링 팀은 기존 시스템 회로도를 변경하지 않고도 긴 OEM 조달 주기를 우회할 수 있습니다.

자주 묻는 질문(FAQ)

1. 이 카메라의 현재 로컬 재고 상태 및 일반적인 배송 리드 타임은 어떻게 되나요?

Beijing Zhongping Technology(北京众平科技股份有限公司)는 즉시 발송을 위한 준비된 재고를 유지하여 공급망 대기 시간을 최소화하기 위한 신속한 납품을 보장합니다.

2. 이 유닛에 대한 보증 조건 및 RMA 절차는 어떻게 되나요?

이 장치는 엄격한 선적 전 검사와 Beijing Zhongping Technology(北京众平科技股份有限公司)를 통해 관리되는 신속한 로컬 기술 교체 서비스의 지원을 받는 포괄적인 12개월 보증이 제공됩니다.

3. 정확한 전원 공급 장치 요구 사항 및 전기적 보호 기능은 무엇인가요?

카메라는 10% 공차 마진이 있는 조정된 24 VDC 입력에서 작동하며, 내부 역극성 보호 및 디지털 I/O 라인의 광학 절연 기능을 갖추고 있습니다.

4. 데이터 전송을 위해 지원되는 통신 프로토콜 및 케이블 표준은 무엇인가요?

이 유닛은 10GigE 고속 이더넷 프로토콜을 통해 통신하며, 패킷 손실을 방지하기 위해 카테고리 6A 이상의 차폐 트위스트 페어 케이블이 필요합니다.

5. 통합된 환경 보호 수준 및 열 관리 메커니즘은 무엇인가요?

인클로저는 IP65 침입 보호 등급을 달성하며 지속적인 열 방출을 위해 통합된 수동 알루미늄 핀 히트싱크에 의존합니다.

6. 기계적 장착 사양 및 진동 공차 한계는 무엇인가요?

장착은 강화된 베이스플레이트에 있는 4개의 M5 나사산 구멍을 통해 이루어지며, 최대 2.0 G의 표준 산업용 갠트리 진동 프로파일을 견딜 수 있도록 설계되었습니다.

7. 광학 유리에 권장되는 청소 및 유지보수 절차는 무엇인가요?

작동자는 코팅된 유리를 긁지 않고 표면 먼지 and 오일 필름을 제거하기 위해 보풀이 없는 광학 극세사 천과 승인된 광학 청소 용제를 사용해야 합니다.

8. 타사 머신 비전 플랫폼을 위한 소프트웨어 통합은 어떻게 처리되나요?

카메라는 제조업체 SDK 및 GenICam 호환 소프트웨어 라이브러리를 통해 원활하게 통합되며, 표준 머신 비전 환경 및 맞춤형 PLC 루틴을 지원합니다.
