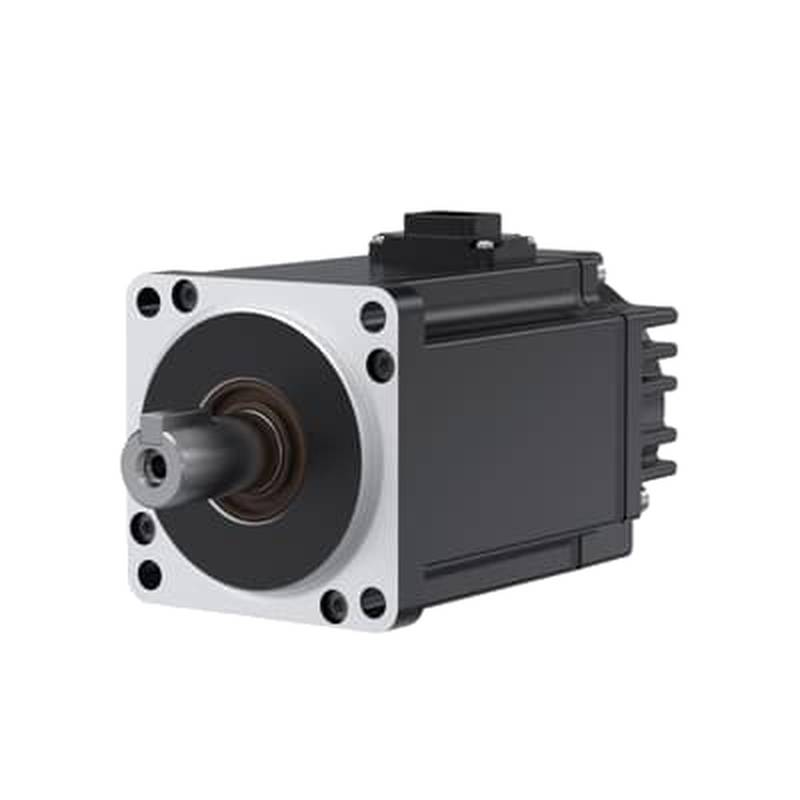

ABB ESM06X-40A-302-T3BTB00은 산업 자동화 환경에서 정밀한 모션 조절을 위해 설계된 400W AC 서보 모터(servo motor)입니다. 이 구성 요소는 폐루프 시스템의 기본 구동 장치로서 높은 토크 밀도와 신속한 응답 기능을 통합하여 작동 일관성을 보장합니다. 유지보수 요구 사항이나 시스템 통합을 다룰 때, 엔지니어들은 표준화된 산업용 제어 인터페이스와의 호환성 때문에 이 장치를 우선적으로 선택합니다. 지정된 부하 제한 내에서 안정적인 회전 출력을 유지함으로써 CNC 가공, 로봇 조립 및 자동화된 자재 취급 분야에서 일관된 성능을 지원합니다. 기존의 구형 드라이브를 이 고효율 장치로 교체하면 일반적으로 동작 정확도가 복원되고 기계적 마모가 줄어듭니다.
제품 유형 및 카테고리 포지셔닝
이 구성 요소는 고정밀 속도 및 위치 제어 애플리케이션을 위해 특별히 설계된 영구 자석 동기식 AC 서보 모터(servo motor)로 분류됩니다. 산업 자동화의 계층 구조에서, 이는 서보 드라이브 컨트롤러와 기계적 부하 사이의 액추에이터 역할을 하며 전기 에너지를 정밀한 운동 에너지로 변환합니다. 균형 잡힌 가속도와 열적 안정성을 필요로 하는 중관성 애플리케이션의 표준인 400W 전력 등급에 속합니다. 이러한 분류를 바탕으로, 이 장치는 고해상도 피드백 기능과 다양한 부하 프로필에 대한 동적 반응성으로 인해 범용 유도 전동기(induction motor)와 차별화됩니다. 그 구조는 지속적인 고속 이동이 외부 모션 컨트롤러와 동기화되어야 하는 설치 환경을 위해 특별히 제작되었습니다.
기술 사양
정격 출력: 400 W
입력 전압: 200-230 V AC
상수: 3상
정격 속도: 3000 RPM
최대 토크: 1.27 Nm
엔코더 해상도: 20-bit
보호 등급: IP65
절연 등급: F
주변 온도 범위: 0-40 °C
장착 유형: 플랜지 마운트(Flange Mount)
기술적 하이라이트
ESM06X-40A-302-T3BTB00의 전기 및 기계적 설계는 견고한 플랜지 마운트 구성과 표준화된 IP65 보호를 통해 신뢰할 수 있는 통합을 우선시합니다. 제조업체 데이터시트에 따르면, IP65 등급은 이 장치가 방진 기능과 분사되는 물에 대한 보호 기능을 갖추고 있음을 확인해주며, 냉각제나 공기 중 입자에 노출된 환경에서도 긴 수명을 보장합니다. 이러한 설계 선택은 추가적인 하우징이나 보호 인클로저의 필요성을 최소화하여 시스템 통합업체의 설치 복잡성을 효과적으로 줄여줍니다. 또한, 3상 전력 아키텍처는 고주파 스위칭 작업 중에 전자기 간섭을 안정화하는 균형 잡힌 전기 부하를 제공합니다.
이 장치의 성능 프로필은 20-bit 고해상도 엔코더에 의해 구동되며, 이를 통해 정밀한 속도 추적 및 모션 위치 지정이 가능합니다. 제조업체 데이터시트에 명시된 바와 같이, 3000 RPM 정격 속도와 1.27 Nm 최대 토크의 조합으로 인해 모터는 기계적 수요가 변동하는 상황에서도 정확도를 유지할 수 있습니다. 이 높은 토크 대 중량 비율은 시스템 안정성을 저해하지 않으면서 빠른 가속 단계가 필요한 애플리케이션에 필수적입니다. 더욱이, 20-bit 피드백의 통합은 제어 루프의 지터를 크게 줄여 연속적인 작업 주기 동안 일관된 반복성을 보장합니다.
적용 시나리오
정밀 CNC 가공: 이 모터는 밀링 및 터닝 작업을 위한 고속 축 구동을 제공합니다. 20-bit 엔코더는 서브 밀리미터 단위의 위치 반복성을 보장하여 불량률을 줄이고 부품 간 일관성을 향상시킵니다. 장기적인 신뢰성은 예상치 못한 생산 중단 시간을 최소화합니다. 로봇 조립 스테이션: 이 장치는 픽 앤 플레이스 작업에서 로봇 팔의 빠르고 정밀한 움직임을 지원합니다. 3000 RPM 용량으로 고속 조립 라인에 필요한 처리량을 제공하며, 결과적으로 전체 로봇 운동 체인의 서비스 수명을 연장합니다. 자동화된 포장 라인: 컨베이어 및 라벨링 시스템에 통합되어 정지-시작 주기 동안 원활한 속도 제어를 보장합니다. IP65 등급은 공장 환경의 주변 먼지로부터 보호하며, 이는 유지보수 빈도를 낮추고 작동 서비스 수명을 연장하는 데 직접적으로 기여합니다.
선택 권장 사항
적합한 시나리오: 이 모터는 공간이 제한적이고 신뢰할 수 있는 3000 RPM 작동이 필요한 고정밀 조립 작업에 매우 적합합니다. 20-bit 엔코더 피드백은 일관된 움직임을 요구하는 작업에 필요한 정확도를 제공하여 장기적인 생산 안정성을 위한 신뢰할 수 있는 선택이 됩니다. 부적합한 시나리오: 이 장치는 1.27 Nm 최대 토크 제한을 초과하는 고부하, 고관성 산업 환경에는 적합하지 않습니다. 이 모터를 정격 부하 용량을 초과하여 작동시키면 모터가 400 W 출력 프로필 전용으로 설계되었기 때문에 과열 및 잠재적인 엔코더 고장이 발생할 수 있습니다.
FAQ
1. 이 모터의 400 W 정격이 표준 주기를 초과하는 피크 부하를 지원합니까?
이 장치는 1.27 Nm의 최대 토크를 위해 설계되었으며, 이는 짧은 기간 동안의 고부하 가속을 허용합니다. 그러나 공칭 400 W 전력 정격을 초과하는 지속적인 작동은 열 보호 기능을 트리거하여 안전을 위해 시스템 결함을 발생시킵니다. 작업 주기가 데이터시트에 명시된 열 제한과 일치하는지 확인하기 위해 부하 분석을 수행할 것을 권장합니다.
2. 이 모터를 40 °C를 초과하는 주변 온도의 환경에 설치할 수 있습니까?
40 °C 이상의 환경에서 이 모터를 작동하는 것은 절연 등급 F 정격을 손상시키므로 권장하지 않습니다. 높은 온도에서 지속적으로 작동하면 내부 구성 요소가 급격히 저하되고 엔코더가 조기에 고장날 수 있습니다. 베이징 众平科技(Beijing Zhongping Technology)는 주변 온도가 지속적으로 높을 경우 능동 냉각 장치를 구현하거나 드라이브 장치를 온도 조절이 되는 인클로저로 재배치할 것을 제안합니다.
3. 20-bit 엔코더와 인터페이스하기 위해 필요한 특정 통신 프로토콜이 있습니까?
20-bit 엔코더는 ABB 서보 생태계와 관련된 독점적인 고속 직렬 피드백 인터페이스를 지원하는 컨트롤러가 필요합니다. 호환되는 입력이 없으면 모터는 PLC 또는 모션 컨트롤러에 필요한 폐루프 데이터를 제공할 수 없습니다. 저희 팀은 귀하의 특정 시스템 요구 사항을 수신한 후 호환 가능한 드라이브 컨트롤러 목록을 제공해 드릴 수 있습니다.
4. 이 서보 모터의 예상 유지보수 주기는 어떻게 됩니까?
이 모터는 IP65 밀폐 설계로 인해 내부 오염을 방지하여 사실상 유지보수가 필요 없습니다. 일반적으로 IP65 등급의 무결성을 유지하기 위해 샤프트 씰과 케이블 연결부를 반기별로 점검할 것을 권장합니다. 기계적 진동이나 이상 소음이 발생하면 전문적인 진단 평가를 위해 저희 팀에 문의하십시오.
5. 3상 200-230 V AC 입력이 표준 공장 전력망 통합에 어떤 영향을 미칩니까?
이 전압 범위는 많은 산업용 서보 애플리케이션의 표준이지만, 호환되는 서보 드라이브를 통한 전용 AC-DC 변환 단계가 필요합니다. 전압 관련 토크 리플을 방지하려면 들어오는 전력이 3상 모두에서 균형을 이루도록 해야 합니다. 베이징 众平科技(Beijing Zhongping Technology)는 모터가 지정된 전압 범위 내에서 작동하도록 귀하 시설의 전원 공급 장치 안정성을 확인할 것을 권장합니다.
6. 엔코더 피드백이 고장 날 경우 교체 부품을 사용할 수 있습니까?
엔코더는 모터 조립품의 통합 구성 요소이며 현장 수준의 부품 교체용으로 설계되지 않았습니다. 20-bit 피드백 시스템이 고장 나면 공장에서 교정된 정확도를 보장하기 위해 전체 장치를 교체하는 것이 가장 신뢰할 수 있는 방법입니다. 저희 팀은 귀하의 생산 일정에 미치는 영향을 최소화하기 위해 직접 교체품을 찾는 데 도움을 드릴 수 있습니다.
7. 이 400 W 서보 모터의 가격대는 어느 정도입니까?
이 400 W 서보 모터의 가격은 특정 구성 및 주문 수량에 따라 일반적으로 450달러에서 850달러 사이입니다. 가격은 변경될 수 있습니다. 현재 견적은 당사에 문의하십시오.
8. 이 400 W 모델이 더 높은 토크 요구 사항을 충족하지 못할 경우 어떤 업그레이드 경로가 있습니까?
귀하의 애플리케이션이 1.27 Nm보다 훨씬 높은 토크를 요구하는 경우, 750 W 또는 1 kW 정격을 특징으로 하는 동일한 서보 시리즈 내의 더 높은 전력 변형 모델을 찾아보아야 합니다. 이 모델들은 유사한 장착 플랜지를 사용하지만 증가된 토크 요구 사항을 지원하기 위해 더 큰 내부 권선으로 설계되었습니다. 이러한 대체 구성의 특정 토크-속도 곡선에 대해서는 저희 기술 가이드를 참조할 것을 권장합니다.
9. 이 모터의 IP65 보호 등급은 어떻게 검증됩니까?
IP65 등급은 장치를 6.3 mm 노즐에서 나오는 물줄기에 최소 3분 동안 노출시키는 표준화된 테스트를 통해 검증됩니다. 이 테스트는 물 유입으로 인해 내부 권선에 유해한 영향이나 단락이 발생하지 않음을 확인합니다. 이 표준은 액체 튐이나 많은 먼지가 쌓이는 환경에서의 성능에 필수적입니다.
10. 이 장치를 수평 및 수직으로 장착할 수 있습니까?
모터는 측면 부하를 피하기 위해 샤프트가 기계적 부하와 올바르게 정렬되어 있다면 수평 및 수직 장착 방향을 모두 지원합니다. 과도한 측면 부하 힘은 IP65 보호 매개변수 내에서도 내부 베어링을 손상시킬 수 있으므로 올바른 장착이 중요합니다. 모터의 작동 수명을 극대화하기 위해 장착 브래킷이 견고하고 진동이 감쇠되도록 하십시오.
