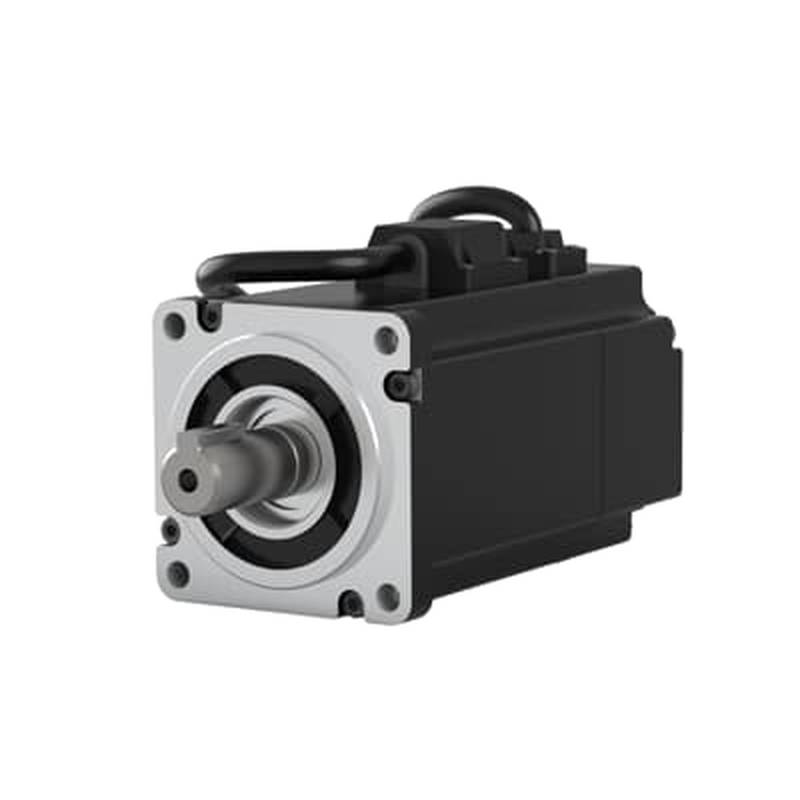

고성능 모션 컨트롤(Motion Control) 어플리케이션용으로 설계된 ABB DSM06L-0KW4-302-S1NA0 정밀 서보 모터는 뛰어난 동적 응답성과 위치 결정 정확도를 제공합니다. 이 고정밀 서보 모터는 고급 자동화 제조 장비에 통합될 때 추적 오차를 효과적으로 제거하고 급격한 부하 변동 조건에서도 서브 마이크론(sub-micron) 수준의 반복 정밀도를 보장합니다.
고정밀 다축 모션 컨트롤 시스템의 구현은 고가속 사이클 동안 열 표류(thermal drift), 고조파 공진, 엔코더 피드백 지터와 같은 중요한 엔지니어링 병목 현상에 종종 직면합니다. 산업 자동화 엔지니어들은 무거운 연속 부하 조건에서 엄격한 궤적 공차를 유지하면서 빠른 정정 시간(settling time)을 요구받을 때 이러한 난관에 자주 직면합니다. 산업 자동화 아키텍처의 드라이브 계층 내에서 주로 작동하는 이 서보 모터는 특수 피드백 및 전원 케이블을 통해 고성능 디지털 서보 드라이브와 직접 인터페이스합니다. 고해상도 엔코더를 활용하여 위치 및 속도 피드백 루프를 폐쇄하며, 정밀한 전류 명령을 제어된 기계적 회전으로 변환합니다. 정밀 서보 모터 기술을 활용하는 이 드라이브 시스템은 회전자(rotor) 위치를 지속적으로 모니터링하고 외부 외란을 자동으로 보상하여, 자동화 생산 라인 전체에서 다축 동기화 작업의 무결성을 보호합니다.
기술 사양
정격 전력: 0.75 kW @ 400 VDC
정격 토크: 2.4 Nm @ 20°C 주변 온도
최대 속도: 5000 rpm @ 연속 듀티
피크 토크: 7.2 Nm @ 최대 전류
관성: 0.00045 kg·m² @ 로터 샤프트
엔코더 타입: 앱솔루트 멀티턴(Absolute Multiturn) @ 24 VDC
보호 등급: IP65 @ 샤프트 씰 제외
작동 온도: 0°C - 40°C @ 정격 부하
중량: 3.2 kg @ 표준 구성
시스템 통합 및 하드웨어 설정
적절한 기계적 및 전기적 통합은 이 고정밀 서보 모터의 성능 잠재력을 온전히 실현하는 데 매우 중요합니다. 기술자는 작동 열을 방출하고 고조파 진동 커플링을 방지하기 위해 고장력 패스너를 사용하여 단단한 가공 알루미늄 또는 강철 장착 플레이트에 모터 프레임을 단단히 장착해야 합니다. 전기 연결을 수행할 때, 전자기 간섭(EMI)을 완화하기 위해 산업용 케이블 트레이 내에서 고전압 모터 전원 리드와 저전압 엔코더 피드백 케이블을 분리해야 합니다. 피드백 루프에는 차폐된 트위스티드 파어(twisted-pair) 케이블을 사용해야 하며, 외부에 있는 전자기 쉴드는 커넥터의 전도성 백셸 또는 드라이브섀시의 전용 EMC 접지 클램프에 360도로 종단되어야 합니다. 모터 하우징에서 중앙 기계 접지 버스까지 직접 저임피던스 접지 연결을 유지하면 접지 루프를 방지하고 서보 드라이브의 펄스폭 변조(PWM)에 의해 발생하는 고주파 스위칭 노이즈로부터 디지털 통신 무결성을 보호할 수 있습니다.
신뢰성 및 환경 내구성
가혹한 연속 듀티 산업 환경을 위해 설계된 이 모터는 옵션인 샤프트 씰을 사용할 때 먼지 및 액체 침투 보호를 위해 IP65 등급을 충족하는 견고한 하우징 구조를 갖추고 있습니다. 열 관리 아키텍처는 자연 대류 및 효율적인 내부 전도 경로에 의존하므로, 보조 강제 공랭(forced-air cooling) 없이도 까다로운 듀티 사이클에서 안정적인 권선 온도를 유지할 수 있습니다. 예방 유지보수 기술자는 특히 절삭유나 공격적인 세척제에 노출되는 환경에서 마모 또는 화학적 분해 징후가 있는지 샤프트 씰링 링을 주기적으로 검사해야 합니다. 내부 베어링 어셈블리 및 광학 엔코더 부품의 계산된 평균 고장 간격(MTBF)은 반경 방향 및 축 방향 샤프트 부하가 제조업체가 지정한 동적 임계값 내에서 엄격하게 유지되는 경우 연장된 작동 수명을 보장합니다.
일반적인 어플리케이션
컨베이어 속도 제어 작업은 복잡한 다단 이송 라인에서 미끄러짐이나 기계적 충격 없이 부드러운 아이템 이송을 보장하기 위해 정밀한 속도 프로파일링이 필요합니다.
CNC 가공 축 드라이브는 금속 공작물에서 엄격한 치수 공차를 유지하면서 복잡한 윤곽 경로를 실행하기 위해 뛰어난 동적 강성과 고주파 응답을 요구합니다.
포장 기계 인덱싱 작업은 고속 병입 및 래핑 셀에서 높은 처리량을 달성하기 위해 빠른 시작-정지 사이클과 최소한의 정정 시간에 크게 의존합니다.
로봇 공학 관절 조인트는 고토크 대 관성 비를 활용하여 유연한 다축 모션을 제공하며, 자동화된 조립 및 용접 스테이션에서 정확한 페이로드 배치를 보장합니다.
반도체 웨이퍼 핸들링 장비는 섬세한 기판 이송 프로세스 중 미세 진동을 방지하기 위해 초저속 회전과 제로 백래시가 필요합니다.
작동 원리
작동 주기는 모션 컨트롤러가 실시간 궤적 명령을 전송하여 목표 위치 및 속도 프로파일을 페어링된 서보 드라이브에 지정할 때 시작됩니다.
서보 드라이브는 이 명령을 처리하고 전력 트랜지스터를 변조하여 절연된 전원 케이블을 통해 모터 고정자 권선에 정밀한 3상 정현파 전류를 공급합니다.
전류가 고정자 코일을 통해 흐를 때, 로터 어셈블리에 내장된 영구 자석과 상호 작용하는 회전 자기장을 생성합니다.
이 자기 상호 작용은 기계적 토크를 유도하여 로터 샤프트가 인가된 전기 위상 각도와 정확히 동기화되어 회전하도록 구동합니다.
동시에 후면 샤프트에 장착된 고해상도 앱솔루트 엔코더가 각 변위와 속도를 모니터링하여 실시간 피드백 펄스를 서보 드라이브로 다시 전송합니다.
드라이브는 실제 위치와 명령된 궤적을 비교하여 전류 출력을 즉시 조정함으로써 동적 오차나 기계적 부하 외란을 보정합니다.
선택 가이드 및 대체 옵션
적절한 정밀 서보 모터를 선택하려면 연속 토크 요구 사항, 피크 가속 토크, 열 방출 한계, 모터와 구동 부하 간의 관성 모멘트 일치를 신중하게 평가해야 합니다. 기존 생산 라인에 즉로운 하드웨어 마이그레이션이나 개조가 필요한 경우, 자동화 전문가는 北京众平科技股份有限公司(Beijing Zhongping Technology)의 기술 전문 지식을 활용하여 정확한 기능적 동등품을 식별하고 대체 프레임 크기나 권선 구성을 교차 참조할 수 있습니다. 北京众平科技股份有限公司(Beijing Zhongping Technology)의 현지 기술 팀은 복잡한 다축 사이징 계산을 지원하기 위해 포괄적인 엔지니어링 데이터를 유지 관리하여, 레거시 제어 플랫폼과의 원활한 호환성을 보장하고 시스템 업그레이드 중 예상치 못한 가동 중지 시간을 최소화합니다.
자주 묻는 질문 (FAQ)
1. 이 유닛의 현재 현지 재고 상태 및 일반적인 배송 일정은 어떻게 되나요?
北京众平科技股份有限公司(Beijing Zhongping Technology)는 이 모델에 대해 활성화된 지역 인벤토리를 유지 관리하므로 장비 가동 중지 시간을 최소화하고 해외 운송 지연을 없애기 위해 신속한 당일 또는 익일 발송이 가능합니다.
2. 제품 보증 조건 및 RMA 반품 절차는 어떻게 되나요?
이 유닛은 제조 결함을 다루는 포괄적인 12개월 보증이 적용되며, 엄격한 출하 전 품질 검증과 北京众平科技股份有限公司(Beijing Zhongping Technology)를 통해 직접 관리되는 간소화된 현지 RMA 처리를 지원합니다.
3. 정격 부하에서의 공칭 작동 전압 및 전력 소비 프로파일은 어떻게 되나요?
이 모터는 400 VDC 드라이브 시스템과 연결된 표준 버스 전압에서 작동하며, 정격 전력 용량인 0.75 kW까지 기계적 부하에 비례하는 전류를 소모합니다.
4. 엔코더가 지원하는 통신 프로토콜 및 피드백 인터페이스는 무엇인가요?
통합된 앱솔루트 멀티턴 엔코더는 호환되는 서보 드라이브와의 노이즈 저항성 디지털 전송을 위해 설계된 고속 직렬 프로토콜을 통해 위치 데이터를 통신합니다.
5. 환경 보호 등급 및 허용되는 주변 작동 온도는 어떻게 되나요?
이 유닛은 적절한 씰링이 적용될 때 먼지 및 습기 저항성에 대한 IP65 표준을 충족하며, 0°C - 40°C의 주변 온도 범위 내에서 안정적으로 작동합니다.
6. 중요한 기계적 설치 및 정렬 고려 사항은 무엇인가요?
장착에는 적절한 열 방출을 보장하기 위해 단단하고 평평한 금속 표면이 필요하며, 반경 방향 및 축 방향 정렬 불량력으로 인한 조기 베어링 마모를 방지하기 위해 정밀한 샤프트 커플링 정렬이 필수적입니다.
7. 최적의 작동 수명을 보장하기 위해 권장되는 정기 유지보수 절차는 무엇인가요?
정기 유지보수에는 케이블 연결의 안전한 안착 여부 검사, 오염된 환경에서의 샤프트 씰 마모 확인, 모터 하우징 주변의 냉각 공기 흐름이 방해받지 않는지 확인하는 작업이 포함됩니다.
8. 타사 컨트롤러와의 소프트웨어 호환성 및 매개변수 일치를 어떻게 보장하나요?
매개변수 튜닝에는 모션 컨트롤러 또는 서보 증폭기의 구성 소프트웨어 내에서 모터 전기 상수, 관성비, 피드백 해상도를 일치시키는 작업이 필요합니다.
