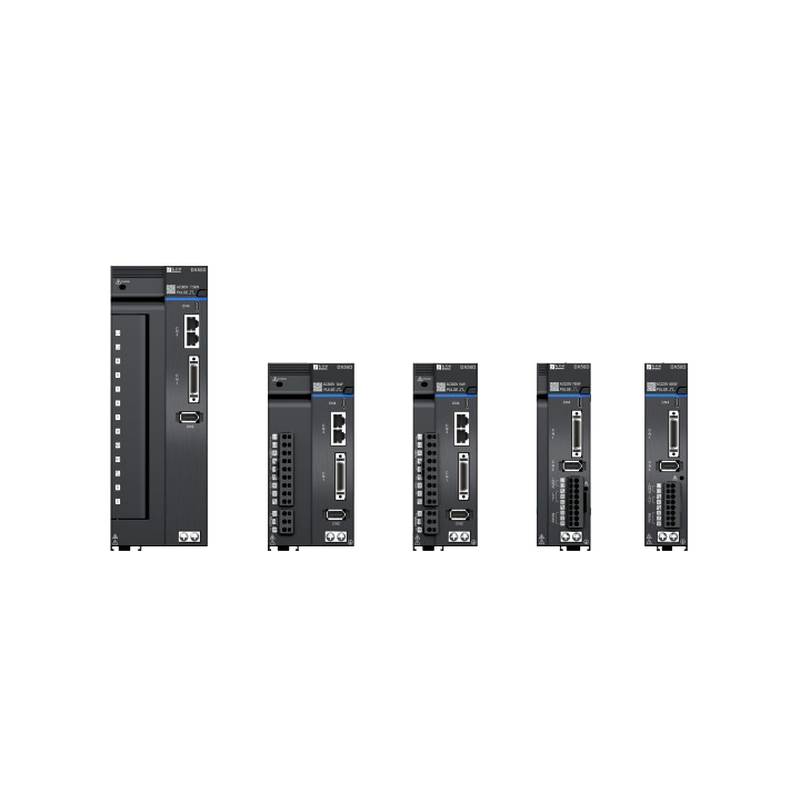

현대적인 자동화 제조 환경은 다양한 산업용 작업 부하 전반에 걸쳐 빠른 동적 응답과 정밀한 위치 결정 정확도를 제공할 수 있는 고성능 모션 제어 솔루션을 요구합니다. HollySys가 설계한 DX50 시리즈 서보 드라이버는 강력한 Modbus TCP 통신 프로토콜과 고급 펄스 명령 모드를 통합하여 다축 네트워크 조정을 간소화합니다.
산업 자동화 엔지니어들은 컴팩트한 제어 엔클로저 내에서 네트워크 지연, 명령 동기화 오류, 그리고 열 방출 제약과 관련된 과제에주요하게 직면합니다. HollySys DX50 서보 드라이버는 고속 펄스 열 입력과 신뢰할 수 있는 이더넷 기반 진단 인터페이스를 결합하여 이러한 문제를 해결합니다. 이 이중 아키텍처 설계를 통해 상위 산업용 컴퓨터를 통한 원격 매개변수 구성과 함께 실시간 모션 실행이 가능합니다. 내부 제어 루프는 고대역폭 디지털 신호 처리를 활용하여 고주파수 주기 동안 정정 시간을 최소화하고 기계적 추적 오차를 제거합니다.
기술 사양
시리즈: DX50 Series Pulse Command Type
전력 범위: 0.2 kW to 7.5 kW
통신 프로토콜: Modbus TCP
상 구성: Single-phase 200 VAC to 240 VAC @ 50Hz/60Hz, Single/Three-phase 200 VAC to 240 VAC @ 50Hz/60Hz, Three-phase 380 VAC to 480 VAC @ 50Hz/60Hz
엔클로저 전압 정격: Overvoltage Category III
냉각 방식: 프레임 크기에 따라 자연 대류 또는 강제 공랭식
Frame A Continuous Output Current: 1.6 Arms @ 200 VAC
Frame B Continuous Output Current: 2.8 Arms @ 200 VAC
Frame C Continuous Output Current: 5.5 Arms @ 200 VAC
Frame D 220V Continuous Output Current: 7.6 Arms @ 200 VAC
Frame D 220V Maximum Output Current: 23 Arms @ 200 VAC
Frame C 380V Continuous Output Current: 3.5 Arms @ 380 VAC
Frame C 380V Maximum Output Current: 11 Arms @ 380 VAC
Frame D 380V Continuous Output Current: 5.4 Arms @ 380 VAC
Frame D 380V Maximum Output Current: 14 Arms @ 380 VAC
Frame E 380V Continuous Output Current: 8.4 Arms @ 380 VAC
Frame E 380V Maximum Output Current: 20 Arms @ 380 VAC
제동 저항 기능: A/B 프레임용 외장 지원, C/D/E 프레임용 내장 및 외장 지원
시스템 통합 및 하드웨어 설정
DX50 서보 드라이버를 배치하려면 전자기 간섭과 그라운드 루프를 방지하기 위해 산업용 전기 설치 관행을 엄격히 준수해야 합니다. 모든 엔코더 피드백 라인 및 펄스 명령 경로에는 차폐된 트위스티드 페어 케이블을 사용해야 하며, EMC 케이블 클램프를 통해 실드가 전도성 백플레이트에 단단히 종단되어야 합니다. 전원 배선은 제어 캐비닛 내부에서 최소 200 mm의 이격 거리를 유지하여 저전압 제어 신호와 물리적으로 분리되어야 합니다. 메인 전기 패널 접지 버스에 대한 드라이브 섀시의 적절한 단일 지점 접지는 고장 전류 소산을 보장하고 내부 로직 기준 전위를 안정화합니다. Modbus TCP를 통해 여러 드라이버를 네트워킹할 때는 가혹한 공장 노이즈 조건에서도 패킷 무결성을 유지하기 위해 산업용 등급의 차폐된 Category 5e 이상의 이더넷 케이블이 필수적입니다.
신뢰성 및 환경 내구성
산업용 배치 환경은 열 스트레스, 주변 습도 및 공기 중 입자 오염에 대한 보호를 요구하며 전자 하드웨어 내구성에 엄격한 요구 사항을 부과합니다. DX50 시리즈는 중공업 시설에서 흔히 발생하는 과도한 그리드 스파이크를 견딜 수 있도록 견고한 과전압 카테고리 III 절연 설계를 통합하고 있습니다. 열 관리는 전력 프레임에 따라 다르며, 저전력 모듈에는 효율적인 자연 대류를 사용하고 대용량 380V 유닛에는 온도 제어식 강제 공랭식 냉각 팬을 사용합니다. 통합 제동 저항 관리는 급격한 감속 프로파일 중에 생성되는 회생 에너지 서지로부터 DC 버스를 보호합니다. 유지보수 인원은 국부적인 열 차단 이벤트를 방지하기 위해 냉각 팬 기류 경로를 주기적으로 검사하고 방열판 핀에 축적된 먼지를 제거해야 합니다.
선택 가이드 및 대체 옵션
적절한 DX50 모델을 선택하려면 연속 토크 요구 사항, 피크 부하 주기 및 사용 가능한 들어오는 전력 유틸리티 전압을 신중하게 평가해야 합니다. 단상 220V 공급 전원으로 제한되는 응용 분야의 경우 0.2 kW에서 1.5 kW에 이르는 모델이 소형 기계에 최적의 전력 밀도를 제공합니다. 1.0 kW에서 7.5 kW까지의 출력 정격이 필요한 고부하 응용 분야는 3상 380V 시리즈를 사용하여 라인 전류의 균형을 맞추고 배전 케이블의 열 손실을 줄여야 합니다. 전문적인 상호 참조 및 지역화된 재고 가용성을 추구하는 장비 제작자는 Beijing Zhongping Technology의 기술 지원 팀을 통해 모델 선택 및 하드웨어 조달을 간소화할 수 있습니다.
자주 묻는 질문 (FAQ)
1. DX50 서보 드라이버의 표준 리드 타임 및 보증 정책은 어떻게 되나요? 표준 재고 품목은 3~5영업일 이내에 배송되며, 포괄적인 12개월 제조업체 결함 보증이 제공됩니다.
2. Beijing Zhongping Technology에서는 이러한 드라이브에 대해 선적 전 품질 검증을 제공합니까? 예, 공급되는 모든 장치는 출고 전에 엄격한 육안 및 전기 벤치 테스트를 거칩니다.
3. DX50 시리즈에서 지원하는 명령 모드는 무엇입니까? 이 드라이브는 네트워크 매개변수 모니터링을 위한 Modbus TCP 통신과 함께 펄스 명령 모드를 기본적으로 지원합니다.
4. 380V 모델에서 내부 제동 저항은 어떻게 구성됩니까? 380V 시리즈의 프레임 C, D, E는 내장 제동 저항을 특징으로 하며 외부 확장을 위한 단자를 유지합니다.
5. DX50 드라이버는 단상 및 3상 220V 전원 모두에서 작동할 수 있습니까? 특정 프레임 크기는 기술 데이터에 지정된 대로 유연한 단상 또는 3상 200 VAC ~ 240 VAC 입력 구성을 지원합니다.
6. 과전압 카테고리 III 정격의 목적은 무엇입니까? 산업용 배전 네트워크에 일반적으로 존재하는 과도 과전압을 내부 절연 시스템이 안전하게 처리하도록 보장합니다.
7. Modbus TCP 통합이 다축 동기화에 어떤 이점을 제공합니까? 상위 컨트롤러가 표준 이더넷을 통해 여러 노드에서 동시에 드라이브 매개변수를 읽고 쓸 수 있도록 합니다.
8. DX50 전력 스펙트럼 전반에 걸쳐 어떤 냉각 방식이 채택됩니까? 소용량 유닛은 자연 냉각을 사용하고, 고전력 프레임은 강제 공랭식 냉각 팬을 사용합니다.
9. 고관성 감속 시 외장 제동 저항이필요합니까? 회생 에너지가 내부 제동 부품의 용량을 초과하는 경우 외장 저항을 권장합니다.
10. DX50 드라이브를 시운전하는 데 어떤 소프트웨어 도구가 사용됩니까? 승인된 상위 컴퓨터 디버깅 소프트웨어가 통신 인터페이스를 통해 연결되어 루프를 튜닝하고 상태를 모니터링합니다.
