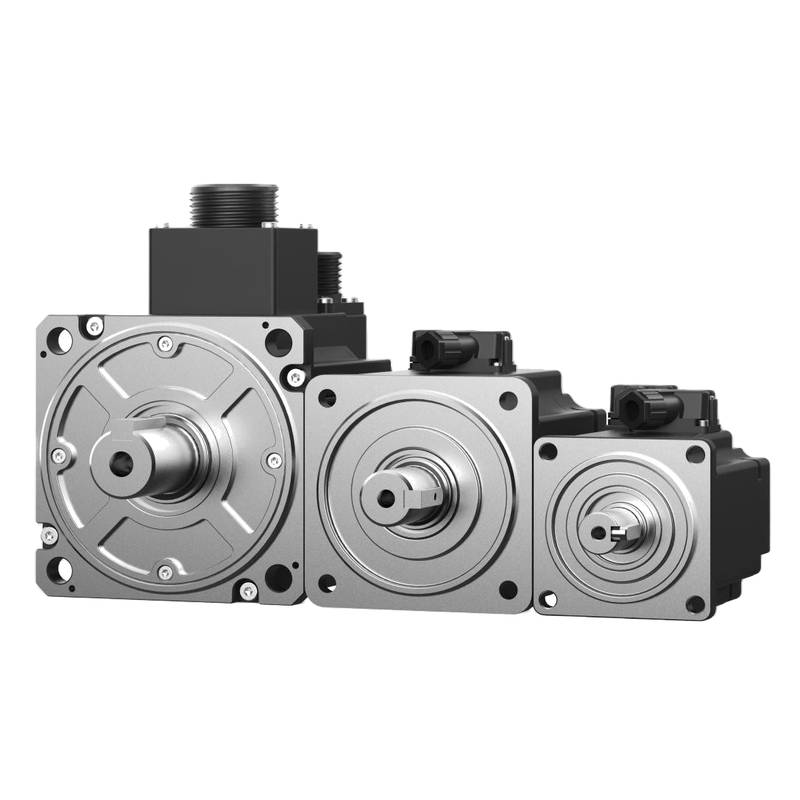

HollySys DBM 소형 서보 모터 시리즈는 최대 6,000 rpm에 달하는 고속 응답성을 제공하며, 17비트 마그네틱 엔코더와 결합되어 정밀한 모션 제어를 실현합니다. 효율적인 컨베이어 벨트 구동 시스템 및 고처리량 자동화 라인을 위해 설계된 이 모터들은 까다로운 산업용 사이클에서도 안정적인 열 성능과 강력한 과부하 내성을 보장합니다.
산업 자동화 엔지니어들은 고가속 컨베이어 벨트 구동 작업 시 종종 열 과부하, 진동으로 인한 엔코더 신호 저하, 기계적 공진 등의 문제에 직면하게 됩니다. DBM 소형 서보 모터 아키텍처는 혁신적인 소형 권선 디자인을 통합하여 이러한 병목 현상을 완화하며, 연속 듀티 사이클 동안 작동 효율을 향상시키고 온도 상승을 안정화합니다. 고해상도 17비트 마그네틱 엔코더를 장착하여 구동계는 지연 없이 정확한 각도 위치 데이터를 획득합니다. 이 구성은 최소한의 리플로 부드러운 토크 출력을 보장하며, 다축 컨베이어 네트워크 및 고속 선별 모듈의 동기화 요구사항을 직접적으로 충족합니다.
기술 사양
전력 범위: 50 W - 1.8 kW @ 220 VAC
플랜지 크기: 40 mm - 130 mm @ 표준 미터법
엔코더 해상도: 17비트 마그네틱 @ 절대 피드백
정격 속도: 1500 rpm - 3000 rpm @ 연속 운전
최대 속도: 3000 rpm - 6000 rpm @ 피크 성능
정격 토크: 0.16 N.m - 11.5 N.m @ 정격 전류
최대 토크: 0.48 N.m - 34.5 N.m @ 피크 전류
정격 전류: 0.6 Arms - 8.5 Arms @ 220 VAC
최대 전류: 1.8 Arms - 25.5 Arms @ 과도 부하
회전자 관성: 0.035 x 10^-4 kg.m^2 - 22.63 x 10^-4 kg.m^2 @ 기계적 커플링
보호 등급: IP65 표준 @ 플라스틱 차폐 커넥터
토크 리플: 정격 토크의 < 2% @ 정상 상태
시스템 통합 및 하드웨어 설정
컨베이어 벨트 구동 설정에서 DBM 소형 서보 모터의 신뢰성을 극대화하려면 올바른 물리적 설치와 전기 배선이 매우 중요합니다. 인접한 가변 주파수 드라이브 또는 고전압 스위칭 라인에 의해 발생하는 전자기 간섭을 제거하기 위해 엔코더 신호 전송에는 차폐된 트위스티드 페어 케이블을 사용해야 합니다. 모터 하우징은 IP65 등급의 플라스틱 차폐 커넥터를 특징으로 하며, 주변 습기, 공기 중의 오일 미스트 및 시설 세척제에 대해 신뢰할 수 있는 보호 기능을 제공합니다. 고압 세척 환경의 경우 맞춤형 IP67 파생 모델을 지정해야 합니다. 접지는 엔코더 피드백 무결성을 손상시키는 그라운드 루프를 방지하기 위해 단일 지점 스타 토폴로지를 따라야 합니다. 패널 빌더는 제어반 내부에서 전원 배선과 저전압 제어 회로를 최소 200밀리미터의 물리적 거리로 분리해야 합니다.
신뢰성 및 환경 내구성
연속 자동화 제조에서의 작동 수명은 우수한 열 관리 및 구조적 기계적 복원력에 달려 있습니다. DBM 시리즈는 최적화된 슬롯 채움률과 고등급 단열 재료를 통합하여 급격한 사이클링 중에도 안정적인 열 평형을 유지합니다. 성형 플라스틱 커넥터는 공장 바닥의 스트레스 하에서 안전한 메인딩 사이클과 내식성을 제공합니다. 평균 고장 간격(MTBF)은 고속 이송 중 베어링 응력을 줄이는 균형 잡힌 로터 동역학을 통해 연장됩니다. 고정자 권선 내부에 내장된 온도 센서는 서보 드라이브 트립 회로와 직접 인터페이스하여 장기간의 정지 또는 심각한 과부하 이벤트 중에 절연 파괴를 방지합니다.
선정 지침 및 대체 옵션
올바른 서보 구성을 선택하려면 부하惯性(부하 관성) 매칭, 피크 토크 요구사항 및 듀티 사이클 프로필에 대한 신중한 평가가 필요합니다. 엔지니어는 제어 루프 불안정을 방지하기 위해 권장 안전 임계값 미만의 비율을 유지하도록 기술 데이터에 나열된 회전자 관성 값과 반사된 부하 관성을 분석해야 합니다. 컨베이어 벨트 구동에서 빠른 지점 간 위치 결정을 요구하는 응용 분야의 경우, DBM-H040C 또는 DBM-H060C와 같은 저관성 모델이 필요한 동적 가속을 제공합니다. 北京众平科技股份有限公司(Beijing Zhongping Technology)는 기술 팀이 레거시 자동화 하드웨어에 대한 교차 참조 사이징, 드라이브 매칭 및 즉각적인 교체 대안을 지원할 수 있도록 포괄적인 엔지니어링 지원과 로컬 인벤토리 액세스를 제공합니다.
자주 묻는 질문(FAQ)
1. 표준 DBM 시리즈 모델의 표준 리드 타임 및 재고 현황은 어떻게 됩니까?
일반적인 플랜지 크기의 표준 구성은 신속한 출하를 지원하고 고객 장비 가동 중단 시간을 최소화하기 위해 지역 재고로 유지됩니다.
2. 이 서보 모터에는 어떤 보증 조건 및 선적 전 검사 정책이 적용됩니까?
유닛은 공장 결함을 다루는 표준 12개월 작동 보증의 지원을 받아 출하 전에 엄격한 전기 절연 및 동적 성능 테스트를 거칩니다.
3. 17비트 마그네틱 엔코더는 타사 모션 컨트롤러와 어떻게 통신합니까?
엔코더는 일치하는 HollySys 서보 드라이브와 호환되는 전용 또는 표준 직렬 통신 프로토콜을 사용하여 절대 위치 데이터를 출력합니다. CAN 버스 또는 펄스 트레인 구성은 선택된 특정 드라이브 증폭기에 따라 달라집니다.
4. 다축 컨베이어 시스템을 위해 맞춤형 케이블 길이를 사용할 수 있습니까?
예, 사전 조립된 엔코더 및 전원 케이블은 특정 기계 설치 면적에 맞추기 위해 공장 성형 산업용 커넥터와 함께 맞춤형 길이로 주문할 수 있습니다.
5. DBM 모터 시리즈의 최대 허용 주변 작동 온도는 얼마입니까?
모터는 적절한 캐비닛 또는 표면 방열이 유지되는 경우 디레이팅 없이 0°C ~ 40°C의 주변 온도 범위 내에서 안정적으로 작동합니다.
6. 이 서보 모터는 홀딩 브레이크 없이 수직 리프팅 응용 분야에서 작동할 수 있습니까?
전원이 꺼진 상태에서 부하 낙하를 방지하기 위해 수직 축 또는 경사 컨베이어 설정에는 옵션 홀딩 브레이크가 통합된 모델을 지정해야 합니다.
7. 모터를 기어박스에 커플링할 때 기계적 공진을 최소화하는 방법은 무엇입니까?
엔지니어는 고비틀림 강성 벨로우즈 또는 클램프형 커플링을 사용하고 서보 드라이브 소프트웨어를 통해 게인 튜닝을 수행하여 기계적 공진 주파수를 억제해야 합니다.
8. IP65 등급 커넥터 인터페이스에 필요한 유지관리는 무엇입니까?
정기 점검을 통해 잠금 메커니즘이 단단히 조여져 있는지, 씰 O링이 유연성을 유지하여 고압 세척 중 유체 유입을 방지하는지 확인해야 합니다.
