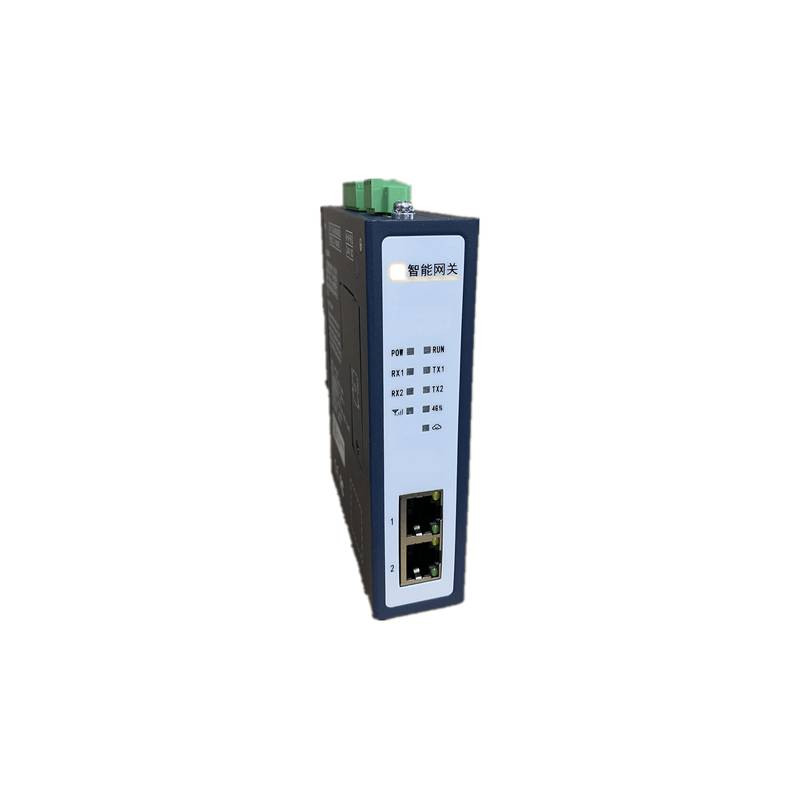

HollySys Hiot 산업용 IoT 게이트웨이 Modbus TCP 게이트웨이

HollySys Hiot 산업용 IoT 게이트웨이 및 modbus tcp 게이트웨이는 분산형 산업 아키텍처를 위해 설계된 임베디드 하드웨어 및 소프트웨어 솔루션을 나타냅니다. 이 유닛들은 듀얼 10/100 Mbps 이더넷 포트와 다수의 RS485 인터페이스를 통합하여 안정적인 프로토콜 변환 및 원격 데이터 수집을 실행합니다. 광범위한 산업용 통신 드라이버를 기반으로 구조화된 엣지 컴퓨팅과 일관된 현장 텔레메트리를 지원합니다.

현대 산업 환경에서는 단편화된 현장 장치 프로토콜, 높은 출장 유지보수 비용, 가혹한 환경에서의 불안정한 원격 통신 링크와 관련된 운영상의 병목 현상이 자주 발생합니다. 이러한 문제를 해결하기 위해 Hiot 시리즈는 ARM Cortex-A7 프로세서로 구동되는 경량 산업용 컴퓨터로 작동하며, 탄탄한 로컬 컴퓨팅 성능과 메모리 자원을 제공합니다. 이 아키텍처는 견고한 EMC 보호 기능, 넓은 작동 온도 임계값, 그리고 주요 통신 사업자를 지원하는 통합 4G LTE 셀룰러 모듈을 특징으로 합니다. 보안 가상화 터널링 메커니즘을 통해 수천 킬로미터 떨어진 현장 자산을 엔지니어링 워크스테이션에 직접 매핑할 수 있으며, 물리적인 현장 개입 없이 실시간 진단, 원격 프로그램 업데이트 및 매개변수 구성을 용이하게 합니다.

기술 사양

장치 시리즈: Hiot 시리즈 산업용 IoT 게이트웨이

모델 변형 1: Hiot202C-4G

모델 변형 2: Hiot204-4G

프로세서 아키텍처: ARM Cortex-A7

CPU 주파수 변형 1: 1.0 GHz @ 24 VDC

CPU 주파수 변형 2: 792 MHz @ 24 VDC

시스템 메모리 변형 1: 512 MB DDR3L @ 24 VDC

시스템 메모리 변형 2: 512 MB DDR3 @ 24 VDC

저장 매체: 4G eMMC 플래시가 내장된 전자 디스크

작동 전력 소비: < 5.0 W @ 24 VDC

외부 전원 입력: 24 VDC 공칭, 최소 10.0 W 용량

이더넷 인터페이스: 2 x 10/100 Mbps 어댑티브 포트

직렬 인터페이스 변형 1: 2 x RS485 포트 (COM1은 RS232/RS485로 멀티플렉싱됨)

직렬 인터페이스 변형 2: 4 x RS485 포트 (COM1은 RS232/RS485로 멀티플렉싱됨)

무선 셀룰러 인터페이스: 다중 통신 사업자를 지원하는 통합 4G LTE

물리적 치수 변형 1: 30 mm x 120 mm x 95 mm @ 너비 x 높이 x 깊이

물리적 치수 변형 2: 45 mm x 150 mm x 120 mm @ 너비 x 높이 x 깊이

마운팅 구성: 35 mm 표준 DIN 레일 마운팅

보관 온도 변형 1: -20 °C - 55 °C

보관 온도 변형 2: -40 °C - 70 °C

작동 온도 변형 1: 0 °C - 55 °C

작동 온도 변형 2: -25 °C - 55 °C

작동 상대 습도: 5% - 95% RH 비응축

산업용 등급 보호: 국가 EMC 표준 준수, 내진동 및 내충격성

운영 체제: 임베디드 리눅스 커널

소프트웨어 플랫폼: IoT 스마트 게이트웨이 플랫폼

데이터 처리 용량 변형 1: 1,000 데이터 포인트 @ 최대 부하

데이터 처리 용량 변형 2: 2,000 데이터 포인트 @ 최대 부하

드라이버 지원: 500개 이상의 산업용 프로토콜 수집 드라이버

데이터 관리 기능: 로컬 데이터 로깅, 오프라인 캐싱 및 투명한 데이터 전송

시스템 통합 및 하드웨어 설정

Hiot 게이트웨이를 기존 제어 캐비닛에 배포하려면 물리적 마운팅 및 전기 배선 관행에 세심한 주의를 기울여야 합니다. 이 장치는 표준 35 mm DIN 레일에 단단히 장착되며, 협소한 산업용 인클로저 내에서 패널 공간을 최적화합니다. 전원 입력은 셀룰러 네트워크 전송 스파이크 중 전압 강하를 방지하기 위해 충분한 암페어 여유를 가진 안정적인 외부 24 VDC 소스를 통해 공급되어야 합니다.

직렬 통신의 경우, 근처의 가변 주파수 드라이브 및 고전압 컨택터에 의해 생성되는 전자기 간섭을 완화하기 위해 모든 RS485 연결에서 차폐된 연선 케이블을 사용해야 합니다. 멀티플렉싱된 RS232 또는 RS485 모드에서 COM1을 사용할 때, 올바른 핀아웃 구성은 긴 케이블 주행 시 신호 왜곡을 방지합니다. 이더넷 연결은 적절한 스트레인 릴리프가 포함된 표준 RJ45 케이블을 활용합니다. 게이트웨이 샤시의 접지 단자는 접지 루프를 제거하고 최적의 EMC 성능을 보장하기 위해 저임피던스 구리 브레이드를 사용하여 캐비닛 접지 바에 직접 연결해야 합니다.

신뢰성 및 환경 내구성

산업 자동화 배포에는 불리한 환경 조건에서도 지속적인 하드웨어 가용성이 요구됩니다. Hiot 시리즈는 팬리스 열 관리를 통합하여, 확장된 작동 수명 동안 구성 요소 저하를 방지하기 위해 컴팩트한 압출 하우징을 통해 내부 열을 효과적으로 발산합니다.

하드웨어 설계는 엄격한 국가 EMC 표준을 준수하며, 정전기 방전, 전기적 빠른 과도현상, 복사 전자기 방해에 대한 강력한 내성을 입증합니다. 내진동 및 내충격 엔지니어링은 근처의 중기계로 인한 기계적 피로로부터 내부 솔더 존과 표면 실장 부품을 보호합니다. Hiot204-4G와 같은 모델 변형을 위해 -25 °C까지 확장되는 컨포멀 코팅된 내부 전자 장치와 정의된 작동 온도 임계값을 통해, 게이트웨이는 공조되지 않은 현장 캐비닛, 펌프장 및 원격 실외 모니터링 키오스크에서 일관된 성능을 유지합니다.

선택 지침 및 대체 옵션

적절한 게이트웨이 모델을 선택하는 것은 특정 애플리케이션의 물리적 인터페이스 요구 사항과 환경 제약 조건에 따라 다릅니다. Hiot202C-4G 모델은 1.0 GHz 프로세서와 듀얼 RS485 포트를 30 mm의 슬림한 폭 프로파일 내에 갖추고 있어, 최대 1,000포트의 적당한 데이터 수집이 필요한 공간 제약형 제어판에 적합합니다. 반면, Hiot204-4G 변형은 4개의 RS485 포트와 -25 °C까지 확장된 넓은 작동 온도 범위를 갖춘 확장된 구성을 제공하여, 더 큰 다중 드롭 직렬 네트워크를 위해 최대 2,000개의 데이터 포트를 지원합니다.

현지화된 제품 지원, 기술 컨설팅 또는 하드웨어 매칭을 원하는 엔지니어링 팀은 베이징 众平科技股份有限公司과 직접 조율할 수 있습니다. 현장 기술 담당자는 프로젝트 구현 일정을 간소화하기 위해 상호 참조 선택, 프로토콜 호환성 검증 및 재고 가용성에 관한 포괄적인 지침을 제공합니다.

일반적인 응용 시나리오 및 현장 가치

Hiot 게이트웨이는 분산형 시립 수처리학, 원격 신재생 에너래 사이트, 모바일 건설 기계를 비롯한 다양한 산업 부문에서 측정 가능한 운영 가치를 제공합니다. Modbus TCP 및 직렬 프로토콜을 통해 다양한 프로그래머블 로직 컨트롤러와 미터의 데이터를 집계함으로써, 게이트웨이는 원시 현장 변수를 클라우드 플랫폼 수집을 위한 구조화된 패킷으로 변환합니다.

로컬 데이터 로깅과 오프라인 캐싱의 통합은 간헐적인 셀룰러 신호 끊김 현상 중 데이터 손실을 방지하여 이력 데이터의 무결성을 보장합니다. 또한, 원격 가상 지원 기능을 통해 유지보수 엔지니어는 중앙 집중식 사무실에서 장치 결함을 안전하게 문제 해결하고 제어 매개변수를 수정할 수 있습니다. 이 기능은 물리적 출장 비용을 크게 줄이고, 평균 수리 시간을 단축하며, 주문자 상표 부착 생산자(OEM) 및 시스템 통합업체를 위한 전반적인 설비 종합 효율을 최적화합니다.

자주 묻는 질문 (FAQ)

1. 표준 주문에 대해 베이징 众平科技股份有限公司에서 관리하는 일반적인 리드 타임과 배송 물류는 어떻게 됩니까?

표준 재고 품목은 일반적으로 2~3 영업일 이내에 처리 및 발송되며, 산업 현장으로의 신속한 배송을 보장하기 위해 안전한 물류 추적을 지원합니다.

2. 이러한 산업용 게이트웨이에는 어떤 종류의 상업적 보증 및 구매 후 기술 지원이 적용됩니까?

게이트웨이는 하드웨어 결함을 다루는 표준 12개월 제조업체 보증을 지원받으며, 지역 응용 엔지니어의 기술 지원이 보완됩니다.

3. 셀룰러 네트워크 연결이 끊어질 때 Hiot 게이트웨이는 통신을 어떻게 처리합니까?

이 장치는 내장된 오프라인 캐싱 및 로컬 데이터 로깅 기능을 갖추고 있어, 셀룰러 네트워크 연결이 성공적으로 복원될 때까지 수집된 텔레메트리를 안전하게 저장합니다.

4. 직렬 포트를 서로 다른 통신 프로토콜용으로 동시에 구성할 수 있습니까?

예, 임베디드 소프트웨어 플랫폼은 500개 이상의 산업용 프로토콜 드라이버를 지원하여 서로 다른 프로토콜을 사용하는 여러 직렬 장치가 동시에 통신할 수 있도록 합니다.

5. 현장 장비에 대한 안전한 원격 가상 연결을 설정하는 절차는 무엇입니까?

엔지니어는 임베디드 원격 지원 플랫폼을 활용하여 암호화된 가상 채널을 구축하고, 원격 현장 장치를 엔지니어링 소프트웨어 환경에 직접 매핑할 수 있습니다.

6. Hiot 게이트웨이를 안전하게 작동하는 데 필요한 전원 공급 장치 사양은 무엇입니까?

이 유닛은 명목상 24 VDC로 작동하는 외부 직류 전원 입력이 필요하며, 외부 전원 소스 용량은 10 W 이상으로 정격되어야 합니다.

7. Hiot204-4G 모델은 동시에 몇 개의 데이터 포트를 처리하고 관리할 수 있습니까?

Hiot204-4G 변형은 최대 2,000개의 고유한 데이터 포트에 대한 강력한 데이터 처리 용량을 지원하도록 설계되었습니다.

8. 게이트웨이 내부를 구동하는 운영 체제와 소프트웨어 아키텍처는 무엇입니까?

게이트웨이는 엣지 컴퓨팅 작업을 위해 설계된 전용 IoT 스마트 게이트웨이 소프트웨어 플랫폼과 결합된 임베디드 리눅스 운영 체제에서 실행됩니다.

9. 제어판 내부에 게이트웨이를 설치하기 위한 물리적 마운팅 요구 사항은 무엇입니까?

이 유닛은 표준 35 mm DIN 레일 마운팅용으로 설계되었으며, 케이블 진입 및 자연 방열을 용이하게 하기 위해 하우징 주변에 적절한 간격이 필요합니다.

10. 가혹한 산업 환경에서 하드웨어는 전기적 노이즈와 전자기 간섭을 어떻게 보호합니까?

이 유닛은 국가 표준을 준수하는 엄격한 EMC 설계와 함께 견고한 내진동 및 내충격 내부 물리적 구조를 통합합니다.
