HollySys HIG 산업용 게이트웨이 서버 Modbus 변환기는 복잡한 산업용 네트워크를 위해 강력한 데이터 수집 및 프로토콜 변환을 제공합니다. 임베디드 컴퓨팅 플랫폼과 다목적 통신 인터페이스를 통합한 이 산업용 게이트웨이 서버는 전력 시스템 및 신재생 에너지 발전소의 다중 프로토콜 통합 과제를 해결합니다.
산업 자동화 엔지니어는 이기종 레거시 장비, 단편화된 통신 프로토콜, 고밀도 데이터 수집 요구 사항으로 인해 발생하는 심각한 네트워크 병목 현상에주로 직면합니다. 전용 modbus 변환기와 산업용 게이트웨이 서버를 배포하면 수백 개의 표준 및 전용 프로토콜을 통합 데이터 스트림으로 변환하여 프로토콜 고립을 제거합니다. 이 아키텍처는 중요한 프로세스 패킷의 손실이나 통신 타임아웃 유발 없이 안정적인 데이터 수집, 로컬 저장 및 고속 멀티 마스터 포워딩을 보장합니다.
기술 사양
지원 프로토콜: 50개 이상의 표준 산업용 프로토콜 및 500개 이상의 변형 또는 맞춤형 프로토콜
프로세서 아키텍처: ARM 및 X86 임베디드 프로세서 옵션
운영 체제: Linux 기반 임베디드 플랫폼

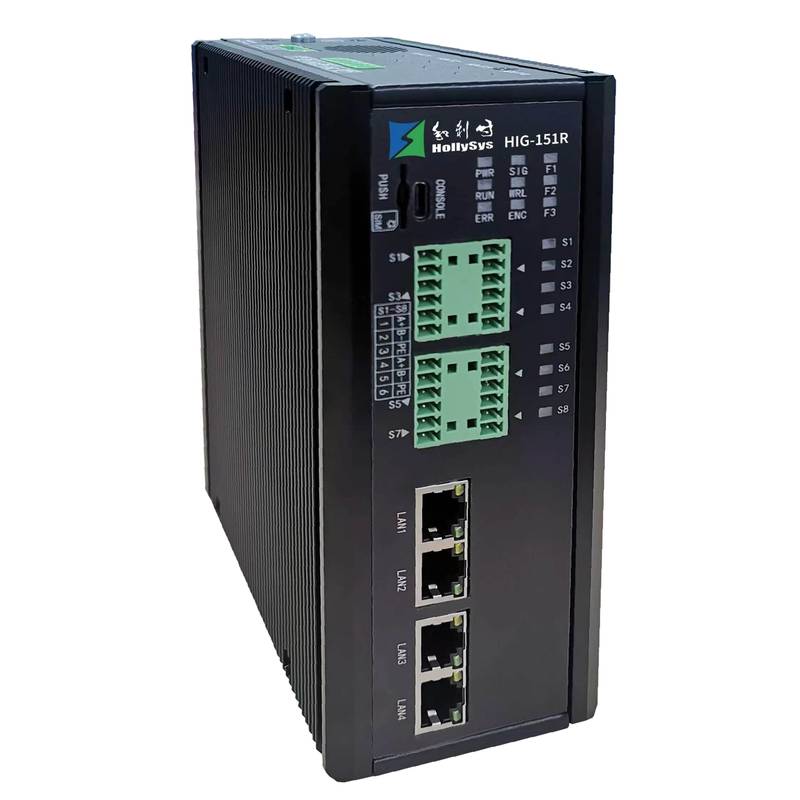

모델 HIG-151R 인터페이스: 4개의 이더넷 포트, 8개의 직렬 포트, 레일 실장형 설치, 표준 부하 시 25,000 용량 포인트
모델 HIG-513U1 인터페이스: 8개의 이더넷 포트, 8개의 직렬 포트, 1U 랙 실장형 설치, 표준 부하 시 100,000 용량 포인트
작동 온도: 전체 산업용 부하 시 -40°C - 70°C
전원 공급 장치: 저전력 소비, 팬리스 열 설계
전자기 호환성: 변전소 환경의 전력 애플리케이션을 위한 EMC 레벨 4 규정 준수
절연 성능: 고전압 조건의 전력 장비 절연 표준 충족
데이터 저장: 온보드 플래시 메모리에서의 통합된 이력 데이터 로깅 용량
시스템 통합 및 하드웨어 설정
시스템 통합은 간섭이 심한 산업용 캐비닛 내부에서 중단 없는 통신을 보장하기 위해 엄격한 물리적 계층 연결 관행이 필요합니다. 현장 기술자는 모든 RS-485 직렬 루프에 차폐 연선 케이블을 사용하고 그라운드 루프를 방지하기 위해 케이블 쉴드를 한쪽 끝에만 접지해야 합니다. 이더넷 링크를 종단할 때 산업용 등급 RJ45 커넥터 또는 M12 항공 플러그는 섀시 차폐 접지와 지속적인 360도 접촉을 유지해야 합니다. 적절한 케이블 배치는 전자기 결합을 억제하기 위해 저전압 신호 라인을 고전압 전력 트렁킹과 최소 300mm의 여유 거리로 분리합니다. 전원 공급 장치 입력은 내부 회로를 과도 전압 스파이크로부터 보호하기 위해 외부 서지 보호 모듈과 결합된 안정적인 DC 분배가 필요합니다.
신뢰성 및 환경 내구성
가혹한 산업 환경은 극한의 열 변화와 심각한 전자기 장애를 견딜 수 있는 탄력적인 하드웨어 설계를 요구합니다. 이 장치는 압출 알루미늄 인클로저를 활용하여 -40°C ~ 70°C의 넓은 작동 범위에서 열 에너지를 효과적으로 발산하는 수동형 팬리스 냉각 아키텍처를 특징으로 합니다. 통신 포트의 전기적 절연 장벽은 고전압 스위치기어 야드 및 풍력 터빈 나셀에서 일반적으로 발생하는 고전압 서지로부터 내부 처리 부품을 보호합니다. EMC 레벨 4 표준 준수는 정전기 방전, 고속 전기 과도 현상 및 복사 전자기장에 대한 내성을 보장합니다. 또한 솔리드 스테이트 내부 저장 장치와 부품 선택은 평균 고장 간격을 연장하여 무인 원격 현장에서의 안정적인 작동을 보장합니다.
선택 가이드 및 대체 옵션
적절한 통신 관리 장치를 선택하는 것은 포인트 수 용량, 물리적 설치 제약 조건 및 인터페이스 포트 밀도 요구 사항에 크게 좌우됩니다. 모듈식 하드웨어 플랫폼은 전체 시스템 재설계 없이 특정 현장 확장 요구 사항에 맞추기 위해 다양한 확장 보드를 수용합니다. DIN 레일 장착이 필요한 소형 제어 캐비닛의 경우 HIG-151R 모델은 4개의 이더넷 포트, 8개의 직렬 포트 및 최대 25,000개의 데이터 포인트 지원을 갖춘 효율적인 구성을 제공합니다. 랙 통합이 필요한 대형 변전소 자동화 또는 중앙 제어실의 경우 HIG-513U1 모델은 1U 폼 팩터에서 8개의 이더넷 포트, 8개의 직렬 포트 및 100,000개의 데이터 포인트로 확장된 용량을 제공합니다. 북경 중평 기술(Beijing Zhongping Technology)은 교차 참조 선택을 위한 포괄적인 기술 지원 및 재고 가용성을 제공하여 엔지니어링 팀이 특정 프로토콜 변환 요구 사항에 맞는 최적의 하드웨어 구성을 식별할 수 있도록 돕습니다.
자주 묻는 질문(FAQ)
1. 재고 주문의 표준 리드 타임 및 배송 일정은 어떻게 되나요?
표준 재고 품목은 영업일 기준 3~5일 이내에 발송되며, 맞춤형 구성 요청은 공식적인 프로젝트 일정 확인이 필요합니다.
2. 이 산업용 게이트웨이 하드웨어에 제공되는 보증 범위는 무엇인가요?
배송일로부터 제조상의 결함 및 하드웨어 성능 저하에 대해 표준 12개월 상업 및 기술 보증이 적용됩니다.
3. 단일 장치에서 동시에 처리할 수 있는 프로토콜 유형은 몇 개입니까?
임베디드 플랫폼은 50개 이상의 표준 프로토콜과 500개 이상의 변형 또는 사용자 정의 프로토콜을 지원하며, 시스템 용량 한계에 따라 동시 매핑 작업을 실행합니다.
4. 하드웨어가 IEC 61850 변전소 자동화 프로토콜을 지원합니까?
예, 특정 모델 변형은 디지털 변전소 애플리케이션을 위해 IEC 61850 MMS, GOOSE 메시징 및 DL/T 860 CMS 프로토콜을 지원합니다.
5. 초기 배포 후 현장에 확장 보드를 설치할 수 있습니까?
모듈식 모델은 프로젝트 요구 사항이 확장됨에 따라 직렬 또는 이더넷 통신 인터페이스를 추가할 수 있도록 현장에서 설치 가능한 유연한 확장 카드를 지원합니다.
6. 어떤 운영 체제가 임베디드 소프트웨어 아키텍처를 구동하나요?
이 장치는 결정론적 통신 및 데이터 처리 작업을 위해 최적화된 강화된 실시간 Linux 운영 체제에서 작동합니다.
7. 네트워크 연결이 끊어졌을 때 장치는 이력 데이터 저장을 어떻게 처리합니까?
통합 비휘발성 메모리는 로컬 이력 데이터 버퍼링을 제공하며, 네트워크 연결이 복원되면 기록된 레코드를 마스터 스테이션으로 자동으로 전달합니다.
8. 포인트 테이블 및 프로토콜 매핑을 구성하는 방법은 무엇입니까?
구성은 포인트 간 매핑, 스케일링 및 멀티 마스터 포워딩 매개변수 설정을 지원하는 전용 엔지니어링 소프트웨어 도구를 통해 실행됩니다.
9. 팬리스 열 설계는 주변 온도가 높은 인클로저에서 효과적입니까?
수동형 방열 아키텍처는 자연 대류에 의존하여 기계적 팬 없이 최대 70°C의 안전한 작동 온도를 유지합니다.
10. 인증된 전자기 호환성 규정 준수 수준은 무엇입니까?
이 장비는 EMC 레벨 4 요구 사항을 준수하며 전력 유틸리티 설치에 필수적인 엄격한 내성 표준을 충족합니다.
