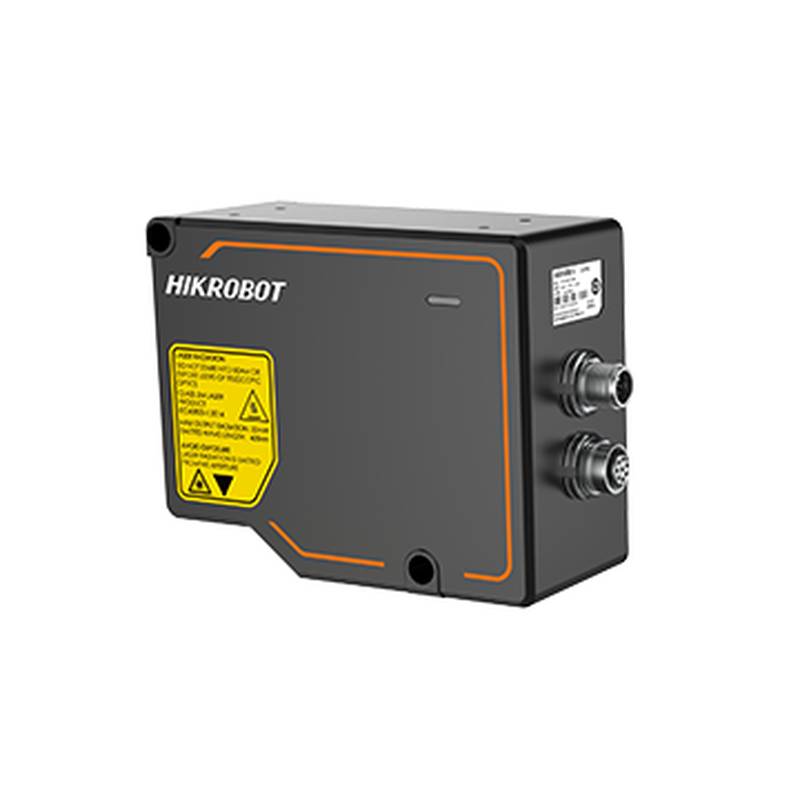

HIKROBOT MV-DP3020-01P V2.0은 까다로운 산업용 응용 프로그램을 위해 설계된 고정확도 3D 레이저 스캐너입니다.이 고급 장치는 레이저 삼각형 기술을 활용하여 특별한 정확도로 세부적인 3차원 데이터를 캡처하여 품질 관리, 검사 및 자동화 프로세스에 필수적인 도구입니다.MV-DP3020-01P V2.0은 다양한 제조 환경에서 견고한 성능을 제공하도록 설계되었으며 생산 및 제품 품질을 최적화하는 데 중요한 신뢰할 수 있고 정확한 측정을 보장합니다.
주요 성능 명세:
모델: MV-DP3020-01P V2.0 유형: 3D 레이저 프로파일 센서, DP3000 시리즈 V2.0 단일 프로파일 포인트: 3200 참조 거리: 21.4 mm Z 축 측정 범위: 6.8 mm X 축 측정 범위: 14 mm (끝 가까운);14.3 mm (참조 거리);14.6 mm (멀리 끝) Z 축 해상도: 0.71 ~ 0.78 μm Z 축 반복성: 0.22 μm (광학 플랫폼에서 표준 게이지 블록에서 테스트) Z 축 선형성 (± MR의 %): 0.01 프로필 데이터 간격: 4.38 ~ 4.67 μm 데이터 출력 유형: 프로필 데이터, 깊이 지도, 밝기 지도 스캔 프레임 속도: 3.4 kHz ~ 46.7 kHz (높은 프레임 속도 모드) 트리거 모드: 부드러운 트리거, 단단한 트리거 (차별 인코더 트리거) 레이저 안전 클래스: 클래스 3R 레이저 파장: 405 nm
전기 및 구조적 특성:
데이터 인터페이스: 빠른 이더넷 (100Mbit/s) 디지털 I/O와 호환되는 기가비트 이더넷 (1000Mbit/s): 전력 및 I/O를 위한 12 핑 M12 연결관;2채널 오프토커플러 분리된 입력 (선 0/9);2채널 차분 신호 입력 (라인 3/6);1 채널 차별 신호 출력 (라인 1) 전력 공급: 24 VDC 전형적인 전력 소비: 17.2 W @ 24 VDC 차원: 139.5 mm × 111.5 mm × 60.5 mm 무게: 약 1075 g IP 보호 등급: IP67 작동 온도: 0 ~ 45°C 저장 온도: -30 ~ 80°C 습도: 20% ~ 85% RH 비 응축 운영 체제 호환성: 윈도우 7/10 32/64 비트, 윈도우 11 64 비트 (권장: i5 프로세서, 8GB RAM 이상) 소프트웨어: 3DMVS
고급 기능 및 응용 프로그램:
HIKROBOT MV-DP3020-01P V2.0은 고정밀 3D 측정이 필요한 응용 프로그램에서 뛰어난 것입니다.마이크로미터 수준의 점 클라우드 데이터, 깊이 지도 및 밝기 지도를 실시간으로 출력할 수 있는 기능은 소비자 전자 제품 (3C), 리소소엄 소 배터리 제조 및 PCB 생산과 같은 산업에 적합합니다.센서는 405nm 파란색 레이저를 사용하여 정확한 가장자리 kontour 추출을 위해 사용자 정의 큰 아이리스 렌즈를 통합하여 높은 MTF 해상도를 제공합니다.다중 노출 融합과 단일 프레임 HDR와 같은 기능은 다양한 반사 및 복잡한 조명 조건을 가진 표면을 처리할 수 있는 능력을 향상시킵니다.
이 고정확도 3D 레이저 스캐너는 자동화된 생산 라인에 원활하게 통합되도록 설계되었습니다.견고한 IP67 등급은 도전적인 산업 환경에서도 신뢰할 수 있는 작동을 보장합니다.장치의 기가비트 이더넷 인터페이스는 고속 검사 및 실시간 피드백 루프에 중요한 빠르고 효율적인 데이터 전송을 가능하게 합니다.상세한 3D 데이터를 제공함으로써 MV-DP3020-01P V2.0은 품질 관리와 같은 작업을 자동화하고 부품이 엄격한 사양을 충족시키고 리버스 엔지니어링 노력을 지원합니다.
산업 시나리오 및 가치 제안:
MV-DP3020-01P V2.0은 신중한 차원 정확도와 빠른 데이터 수집을 요구하는 시나리오에 특히 적합합니다.전자 제조 산업에서 정확한 부품 배치 검증, 전전접 페이스트 검사 및 PCB와 같은 복잡한 부품의 정확한 조립을 보장하기 위해 사용할 수 있습니다.Z 축에서 하위 마이크로미터 해상도를 제공함으로써 작은 결함이나 편차를 감지하도록 보장하여 제품의 신뢰성을 향상시키고 제조 폐기물을 줄입니다.
또 다른 주요 응용 분야는 자동차 제조 부문입니다.여기서 스캐너는 치수 정확성을 위해 중요한 부품을 검사하고, 조립된 부품의 적합성과 마무리를 확인하고, 조립 라인의 품질 보증에 기여하는 데 사용될 수 있습니다.높은 스캔 프레임 속도로 높은 처리량 생산과 함께 일치할 수 있으며 즉각적인 조정과 적극적인 품질 관리를 가능하게 하는 실시간 데이터를 제공하여 효율성을 향상시키고 재작업을 줄일 수 있습니다.
리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리리엄 리상세한 표면 데이터를 캡처하는 능력은 배터리 셀이 정확한 사양에 따라 제조되도록 보장합니다. 이는 성능, 안전 및 장수명에 매우 중요합니다.
다른 HIKROBOT 모델과 비교:
HIKROBOT는 다양한 애플리케이션 요구에 맞게 맞춤형 3D 레이저 프로필 센서를 제공합니다.MV-DP3020-01P V2.0은 고정확도 응용 프로그램에서 뛰어난 반면 DP3000 시리즈 이상의 다른 모델은 다양한 스캔 범위와 속도를 제공합니다.예를 들어, MV-DP3023-01P V2.0과 MV-DP3060-01P V2.0은 각각 더 큰 또는 더 작은 검사 영역에 적합한 다른 시야선택을 제공할 수 있습니다.MV-DP3060-01D 및 MV-DP3062-01D와 같은 모델은 다양한 데이터 출력 기능이나 형식 요소를 특징으로 할 수 있습니다.더 넓은 스캔 영역을 필요로 하는 응용 프로그램의 경우 MV-DP3120-01P V2.0, MV-DP3120-03P V2.0, MV-DP3140-01P, MV-DP3300-01P V2.0, MV-DP3300-03P V2.0, MV-DP3580-01P V2.0, MV-DP3580-03P V2.0 및 MV-DP3900-03P V2.0과 같은 모델은 점점 더 큰 측정 범위를 제공합니다.MV-DP3060-01D V2.0, MV-DP3062-01D V2.0 및 MV-DP3120-01D V2.0과 같은 모델의 포함은 다양한 산업 요구 사항과 선호를 충족시키는 더 광범위한 포트폴리오를 제안합니다.
구매 및 엔지니어링 결정에 대한 FAQ:
Q: 산업용 검사를 위한 전통적인 2D 비전 시스템보다 HIKROBOT MV-DP3020-01P V2.0의 주요 이점은 무엇입니까?
A: MV-DP3020-01P V2.0은 3차원 데이터를 제공하여 2D 시스템에서 불가능한 높이, 깊이 및 형태의 정확한 측정을 가능하게 합니다.이를 통해 미세한 표면 변화, 이이이동 및 양적 결함을 감지할 수 있으며, 품질 관리 및 프로세스 최적화를 크게 향상시킬 수 있습니다.
Q: MV-DP3020-01P V2.0의 Z 축 해상도와 반복성은 측정 응용 프로그램에서 성능에 어떻게 기여합니까?
A: 0.71 μm까지 Z 축 해상도와 0.22 μm의 반복성으로 스캐너는 정확하게 미세한 특징과 표면 특성을 측정할 수 있습니다.이 높은 정밀도는 작은 편차조차도 제품 기능과 준수에 영향을 미칠 수 있는 측정 작업에 매우 중요합니다.
Q: MV-DP3020-01P V2.0은 높은 반사성 또는 어두운 표면을 가진 물체를 검사하는 데 적합합합니까?
A: 예, 센서는 다양한 노출에서 유효한 회색 스케일 정보를 유지하기 위해 다중 노출 Fusion 기술을 통합하여 낮고 높은 반사성 재료를 포함하여 다양한 반사성 표면에 효과적입니다.
Q: MV-DP3020-01P V2.0과 함께 사용되는 3DMVS 소프트웨어의 추천 운영 체제 및 하드웨어 사양은 무엇입니까?
A: 3DMVS 소프트웨어는 Windows 7/10 (32/64 비트) 및 Windows 11 (64 비트)와 호환됩니다.최적의 성능을 위해 8GB RAM 이상의 인텔 i5 프로세서 또는 동등 프로세서가 권장됩니다.
Q: 기가비트 이더넷 인터페이스는 기존 산업 자동화 시스템에 통합되는 데 어떻게 도움이 되나요?
A: 기가비트 이더넷 인터페이스 (1000 Mbit/s)는 고속 데이터 전송을 보장하여 공장 네트워크 및 PLC와의 원활한 통합을 가능하게 합니다.이것은 실시간 데이터 처리, 빠른 검사 주기 및 스캐너와 기타 자동화 구성 요소 사이의 효율적인 통신을 촉진합니다.
Q: MV-DP3020-01P V2.0은 어려운 환경 조건에서 사용할 수 있습니까?
A: IP67 보호 등급으로 스캐너는 먼지와 물 침입으로부터 잘 보호되어 때때로 청소 또는 습기에 노출되는 까다로운 산업 환경에서 사용에 적합합니다.
Q: MV-DP3020-01P V2.0의 성능에서 405nm 블루 레이저의 의미는 무엇입니까?
A: 405nm 초 균일한 정밀한 파란색 레이저는 표적의 가장자리 개선을 정확하게 추출하기 위해 최적화됩니다.이 특정 파장과 이 이 광속 품질은 특히 어려운 표면에서 더 높은 측정 정확도와 명확성에 기여합니다.
Q: MV-DP3020-01P V2.0에 이상적인 산업 시나리오는 무엇입니까?
A: 매우 다재성이 높지만 MV-DP3020-01P V2.0은 매우 장거리 스캔을 필요로 하는 응용 프로그램 (더 큰 측정 범위를 가진 모델을 고려하십시오) 또는 지정된 작동 범위 (0-45°C) 이상의 극단적인 온도를 가진 환경에 대한 최적의 선택이 아닙니다.마이크로미터 수준의 정밀성이 필요하지 않는 응용 프로그램은 더 간단하거나 저렴한 솔루션을 충분히 찾을 수 있습니다.
