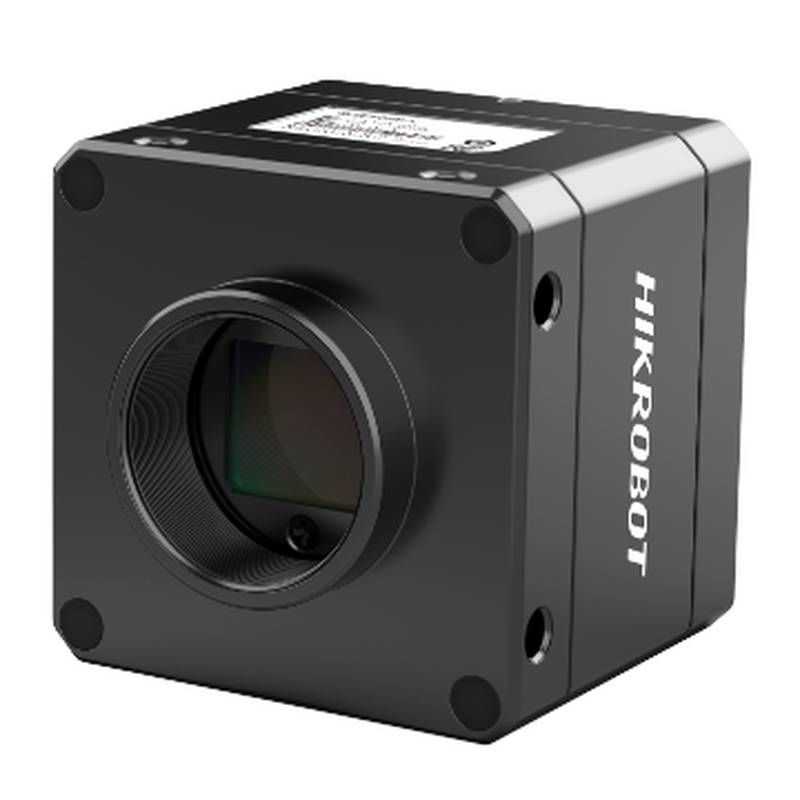

HIKROBOT MV-CH050-90XM-C-NN 5MP 산업용 머신 비전 에어리어 스캔 카메라

HIKROBOT MV-CH050-90XM-C-NN은 자동화 생산의 고정밀 애플리케이션을 위해 설계된 5MP 산업용 머신 비전 에어리어 스캔 카메라로, 뛰어난 이미지 품질과 빠른 데이터 전송 속도를 제공합니다. Gpixel GMAX2505 센서를 탑재한 이 산업용 에어리어 스캔 카메라는 까다로운 산업 환경 내에서 정밀 검사, 정확한 측정 및 안정적인 위치 결정 작업에 탁월합니다. 견고한 설계와 고급 기능을 갖추고 있어 효율성과 품질 관리를 높이려는 현대 제조업의 필수 구성 요소입니다.

제품 유형 및 범주 포지셔닝

HIKROBOT MV-CH050-90XM-C-NN은 하이엔드 산업용 에어리어 스캔 카메라로 분류됩니다. 이 카메라는 제조 공정에서 자동화 검사, 가이드 및 품질 관리에 필수적인 머신 비전 카메라라는 더 넓은 범주에 속합니다. 라인을 따라 이미지를 캡처하는 라인 스캔 카메라와 달리 에어리어 스캔 카메라는 전체 이미지를 한 번에 캡처하므로 정지된 물체나 움직임이 제한적인 장면에서 사용하기에 적합합니다. 이 모델은 5MP 해상도와 인상적인 프레임 속도 기능에서 알 수 있듯이 높은 해상도와 높은 프레임 속도를 요구하는 애플리케이션을 위해 포지셔닝되었습니다. 이 제품의 설계는 전자 제조, 반도체 검사 및 패널 생산과 같이 정밀도와 속도가 매우 중요한 산업을 대상으로 합니다. 이러한 분류를 바탕으로, 카메라의 기능은 기술 사양에서 더 자세히 설명됩니다.

기술 사양

해상도: 2592 × 2160

프레임 속도: 213 fps @ 2592 × 2160 Mono 8

인터페이스: DIN 인터페이스를 갖춘 CoaXPress

픽셀 크기: 2.5 μm × 2.5 μm

센서 유형: CMOS, 글로벌 셔터

센서 모델: Gpixel GMAX2505

센서 크기: 1/2"

다이내믹 레인지: 63.8 dB

SNR: 37 dB

게인: 1.0x, 1.25x, 1.5x, 1.75x, 2.0x

노출 시간: 5 μs ~ 10 초

노출 모드: Off, Once, Continuous

흑백/컬러: 흑백(Mono)

픽셀 포맷: Mono 8/12

비닝(Binning): 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 지원

데시메이션(Decimation): 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 지원

이미지 반전: 수평 및 수직 이미지 반전 출력 지원

디지털 I/O: 12핀 P10 커넥터가 전원 및 I/O 제공(광절연 입력 × 1 (Line 0), 광절연 출력 × 1 (Line 1), 양방향 비절연 I/O × 1 (Line 2), RS-232 × 1 포함)

크기: 50 mm × 50 mm × 45 mm

무게: 약 [제공된 데이터에 무게 명시되지 않음]

운영 체제 지원: 32/64-bit Windows 7/10, 64-bit Windows 11 및 32/64-bit Linux

기술 하이라이트

구조 및 전기적 설계 가치

이 카메라의 50 mm × 50 mm × 45 mm 크기는 공간이 제한된 자동화 시스템에 쉽게 통합할 수 있게 해주며, 이는 현대 제조 환경에서 매우 중요한 요소입니다. 고속 데이터 전송이 가능한 CoaXPress 인터페이스는 최대 해상도인 2592 × 2160 및 213 fps 프레임 속도에서도 제조업체의 데이터 시트에 따라 병목 현상 없이 이미지 데이터를 효율적으로 전송합니다. 이 고속 인터페이스는 실시간 이미지 처리 애플리케이션에 필수적이며, 지연 시간을 최소화하고 까다로운 산업 환경에서 처리량을 극대화합니다.

성능 및 신뢰성 가치

HIKROBOT MV-CH050-90XM-C-NN은 제품 사양에 명시된 바와 같이 동작 아티팩트를 최소화하면서 고품질 이미지를 캡처하는 데 중요한 Gpixel GMAX2505 글로벌 셔터 CMOS 센서를 특징으로 합니다. 2.5 μm × 2.5 μm의 픽셀 크기와 결합된 이 글로벌 셔터 기술은 63.8 dB의 높은 다이내믹 레인지와 37 dB의 SNR에 기여합니다. 이러한 사양은 어려운 조명 조건에서 정확한 세부 정보를 추출하고 장기간 운영 시 이미지 기반 검사 및 측정 시스템의 신뢰성을 보장하는 데 매우 중요합니다.

적용 분야

반도체 검사: 카메라의 5MP 해상도(2592 × 2160)와 213 fps의 높은 프레임 속도는 반도체 웨이퍼 및 부품의 정밀 검사를 가능하게 하여 성능에 영향을 줄 수 있는 미세한 결함을 식별합니다. 이 기능은 반도체 제조에서 더 높은 수율과 제품 신뢰성을 보장합니다. 전자 제조 AOI: 전자 제품의 자동 광학 검사(AOI)에서 카메라의 정밀도는 인쇄 회로 기판(PCB)의 납땜 결함, 부품 배치 오류 및 기타 품질 문제를 감지하는 데 중요합니다. 높은 해상도와 속도는 신속하고 철저한 검사를 용이하게 하여 결함 제품이 소비자에게 도달할 위험을 줄이고 초기 결함 감지를 통해 제조 장비의 운영 수명을 연장합니다. 패널 및 FPD 검사: 평판 디스플레이(FPD) 생산에서 이 카메라는 표면 결함, 픽셀 이상 및 구조적 무결성 문제를 높은 정확도로 감지하는 데 사용할 수 있습니다. 빠른 속도로 미세한 세부 사항을 캡처하는 능력은 디스플레이 제조의 일관된 품질을 보장하여 제품 수명과 사용자 만족도에 기여합니다. 3D 애플리케이션 및 모션 캡처: 높은 프레임 속도와 해상도를 활용하여 이 카메라는 3D 이미징 시스템이나 고속 모션 캡처의 구성 요소로 사용될 수 있습니다. 이는 정밀한 공간 분석이나 빠르게 움직이는 물체를 추적해야 하는 애플리케이션에 유용하며, 이를 통해 자동화 공정의 정밀도를 높이고 더욱 역동적인 제조 운영을 가능하게 합니다.

선택 권장 사항

적합한 시나리오: HIKROBOT MV-CH050-90XM-C-NN은 정밀 전자 검사나 상세한 반도체 분석과 같이 높은 해상도와 빠른 이미지 획득을 요구하는 애플리케이션에 매우 적합합니다. 제조업체의 데이터 시트에 따른 2592 × 2160 해상도와 213 fps 프레임 속도는 높은 처리량과 품질 관리를 유지하는 데 이미지 선명도와 속도가 중요한 미세 결함을 식별하는 데 이상적입니다. 부적합한 시나리오: 이 모델은 추가 조명 없이 극도로 낮은 조명 감도가 필요하거나 표준 산업 작동 범위를 벗어나는 극한의 온도 변화가 있는 환경에는 덜 적합할 수 있습니다. 이러한 특정 제한에 대한 자세한 사양은 모든 데이터 포인트에서 완전히 설명되지 않았기 때문입니다. 이 특정 모델(MV-CH050-90XM-C-NN)에는 명시적인 팬 냉각 기능이 없으므로 적절한 열 관리 없이 장기간 고열, 지속적인 최대 부하 시나리오보다는 일반적인 작동 조건에 최적화되어 있음을 시사합니다. 유사 모델과의 비교: MV-CH050-90XM-C-NN은 해상도와 속도의 균형이 뛰어나지만, 더 높은 수준의 디테일이 필요한 애플리케이션의 경우 Hikrobot CH 시리즈 내의 MV-CH250-90XM-C-NN(5120 × 5120 해상도)과 같은 고해상도 모델을 사용할 수 있습니다(일반적으로 프레임 속도는 더 낮음).

FAQ

1. HIKROBOT MV-CH050-90XM-C-NN 카메라는 GigE Vision 시스템과 인터페이스할 수 있습니까?

아니요, 이 카메라는 CoaXPress 인터페이스를 사용하며, 이는 GigE Vision보다 훨씬 높은 대역폭을 제공하여 5MP 해상도에서 213 fps를 지원합니다. 즉, 기존 시스템이 GigE Vision 프레임 그래버를 기반으로 구축된 경우 프레임 그래버를 교체하거나 다른 카메라 모델을 선택해야 합니다. 인터페이스 변환 어댑터를 사용할 수 있지만 일반적으로 고속 트리거 성능에 영향을 줄 수 있는 지연 시간이 추가됩니다. GigE에서 CoaXPress로 업그레이드하는 고객을 위해 MV-CH050-90XM-C-NN과 호환되는 프레임 그래버를 추천해 드릴 수 있습니다. 당사 기술 팀은 또한 귀하의 속도 요구 사항에 따라 현재 시스템이 인터페이스 업그레이드를 정당화할 수 있는지 평가하는 데 도움을 드릴 수 있습니다.

2. HIKROBOT MV-CH050-90XM-C-NN의 일반적인 리드 타임은 어떻게 됩니까?

MV-CH050-90XM-C-NN 단일 유닛 주문은 지역 재고에서 3~7 영업일 이내에 배송됩니다. 10대 이상의 주문의 경우, 대량 생산 배치를 위한 공장 보정 및 품질 검증 요구 사항으로 인해 리드 타임이 2~3주로 연장됩니다. 베이징 众平科技股份有限公司(Beijing Zhongping Technology)는 대량 주문에 대해 단계적 배송을 제공합니다. 즉, 배송을 분할하여 처음 몇 대를 즉시 수령하고 나머지는 공장 처리 후 수령할 수 있습니다.

3. HIKROBOT MV-CH050-90XM-C-NN의 가격 범위는 어떻게 됩니까?

MV-CH050-90XM-C-NN의 가격은 구성, 주문 수량 및 현재 시장 상황에 따라 일반적으로 $3,800에서 $5,200 USD 사이입니다. 이 가격은 동일 해상도 급의 표준 GigE Vision 카메라 대비 프리미엄 기능인 CoaXPress 인터페이스와 213 fps 고속 성능을 반영합니다. 5대 이상 주문 시 대량 할인 혜택이 제공됩니다. 가격은 환율 및 제조업체의 조정으로 인해 변경될 수 있습니다. 귀하의 구체적인 구성 및 수량 요구 사항에 따른 확정 견적을 위해 문의해 주십시오.

4. 이 카메라의 전체 해상도에서 최대 프레임 속도는 얼마입니까?

MV-CH050-90XM-C-NN은 Mono 8 모드에서 2592×2160 전체 해상도로 213 fps를 달성합니다. 더 높은 비트 심도에서는 데이터 처리량 증가로 인해 프레임 속도가 약 170 fps(Mono 10) 및 140 fps(Mono 12)로 감소합니다. 이 고속 성능은 CoaXPress 인터페이스와 Gpixel GMAX2505 글로벌 셔터 센서에 의해 구현됩니다. 웹 검사, 고속 분류 또는 연속 표면 모니터링과 같은 대부분의 고속 검사 작업의 경우 Mono 8은 처리량을 최대화하면서 충분한 그레이스케일 해상도를 제공합니다. 애플리케이션에 더 정밀한 그레이스케일 차별화가 필요한 경우에만 Mono 10 또는 12를 선택하십시오.

5. 이 카메라에 대한 특급 배송 옵션을 이용할 수 있습니까?

네, MV-CH050-90XM-C-NN에 대한 특급 배송이 가능합니다. 표준 발송은 1~2 영업일 이내에 처리되며, 특급 배송을 통해 목적지에 따라 총 배송 시간을 2~4 영업일로 단축할 수 있습니다. 물류 팀이 최적의 배송 방법을 선택할 수 있도록 주문 시 배송 마감일을 명시하는 것을 권장합니다. 긴급한 요구 사항의 경우, 주문하기 전에 당사에 문의하여 현재 재고 가용성을 확인하십시오. 특급 배송은 제품 가격에 영향을 주지 않으며 물류 비용 구성 요소에만 영향을 줍니다.

6. MV-CH050-90XM-C-NN은 타사 비전 소프트웨어와 작동합니까?

네, MV-CH050-90XM-C-NN은 GenICam 및 CoaXPress 표준을 완벽하게 준수하여 Halcon, VisionPro, OpenCV 및 Cognex VisionPro를 포함한 광범위한 타사 소프트웨어와의 호환성을 보장합니다. 노출 시간, 게인, 트리거 모드와 같은 모든 카메라 매개변수는 독점 드라이버 없이도 표준화된 GenICam 노드를 통해 액세스할 수 있습니다. 또한 이 카메라는 SFNC(표준 기능 명명 규칙)를 지원하여 여러 플랫폼 간의 통합을 단순화합니다. 사용자 지정 통합의 경우 당사 팀에서 일반적인 개발 환경을 위한 샘플 코드 및 구성 파일을 제공할 수 있습니다.

7. HIKROBOT MV-CH050-90XM-C-NN에 제공되는 보증은 무엇입니까?

베이징 众平科技股份有限公司(Beijing Zhongping Technology)는 MV-CH050-90XM-C-NN에 대해 설치일로부터 12개월, 또는 배송일로부터 18개월 중 빠른 날짜를 기준으로 정상 작동 조건에서의 재료 및 제조상의 결함에 대해 제조업체 보증을 제공합니다. 보증은 센서 결함, 전자 부품 고장 및 기계적 문제를 포함하지만 부적절한 전원 공급, 전기 서지, 물리적 충격 또는 정격 조건을 초과하는 노출로 인한 손상은 제외됩니다. 보증 청구의 경우 구매 주문서 및 설치 날짜와 함께 당사 지원 팀에 문의하십시오. 전체 RMA 프로세스를 처리해 드립니다. 요청 시 연장 보증 옵션을 이용할 수 있으니 보증 조건에 대해 문의해 주십시오.

8. CH 시리즈에서 고려해야 할 해상도 및 속도 절충점은 무엇입니까?

MV-CH050-90XM-C-NN은 213 fps에서 5MP를 제공하므로 5MP 이상의 해상도가 필요하지 않은 고속 애플리케이션에 가장 적합한 선택입니다. 더 높은 해상도가 필요한 경우, MV-CH120-90XM-C-NN은 약 91 fps에서 12MP를 제공하고, MV-CH250-90XM-C-NN은 약 40 fps에서 25MP를 제공합니다. 절충점은 간단합니다. 더 높은 해상도는 더 많은 세부 정보를 캡처하지만 동일한 CoaXPress 인터페이스를 통해 프레임 속도를 줄입니다. 고속 모션 캡처가 필요한 애플리케이션에는 5MP 모델을 선택하고, 더 느린 속도가 허용되는 더 정밀한 디테일이 필요한 애플리케이션에는 12MP 또는 25MP 모델을 선택하십시오. 당사 기술 팀이 귀하의 특정 애플리케이션 요구 사항에 맞춰 해상도와 속도를 조정하도록 도울 수 있습니다.

9. 이 카메라에 권장되는 유지 보수 주기는 어떻게 됩니까?

MV-CH050-90XM-C-NN은 최소한의 일상적인 유지 보수로 견고한 산업 운영을 수행하도록 설계되었습니다. 이미지 품질을 저하시킬 수 있는 먼지 축적을 방지하기 위해 5,000 작동 시간마다 또는 매년 렌즈와 센서 창을 검사하고 청소하는 것을 권장합니다. IP40 등급의 하우징은 1mm보다 큰 입자에 대한 보호 기능을 제공하지만, 먼지가 많은 환경에서는 더 자주 청소해야 할 수 있습니다. 승인된 용제 및 면봉 유형을 포함한 청소 절차는 사용 설명서를 참조하십시오. 지속적인 유지 보수 계획을 위해 당사 지원 팀에서 귀하의 운영 환경에 맞게 사용자 지정된 예방 유지 보수 일정 템플릿을 제공할 수 있습니다.

10. CoaXPress가 시스템에 적합하지 않은 경우 어떤 인터페이스 옵션을 사용할 수 있습니까?

MV-CH050-90XM-C-NN의 CoaXPress 인터페이스가 귀하의 기존 시스템에 적합하지 않은 경우, Hikrobot은 CH 시리즈 내에서 다른 인터페이스를 갖춘 대체 모델을 제공합니다. GigE Vision 환경의 경우 MV-CH050-10GM(약 15 fps에서 동일한 5MP 해상도)을 고려하십시오. USB3 Vision 시스템의 경우 MV-CH050-60UM(약 20 fps에서 동일한 5MP 해상도)을 고려하십시오. 두 대체 모델 모두 5MP 해상도를 유지하지만 프레임 속도는 상당히 낮습니다. 선택은 기존 인프라 투자에 따라 달라집니다. 프레임 그래버를 교체하는 것이 전체 비전 시스템을 재설계하는 것보다 비용이 적게 들 수 있습니다. 당사 기술 팀이 귀하의 특정 시나리오에 대한 인터페이스 업그레이드 비용 편익 분석을 제공할 수 있습니다.
